机加工用螺杆传动式台钳结构设计

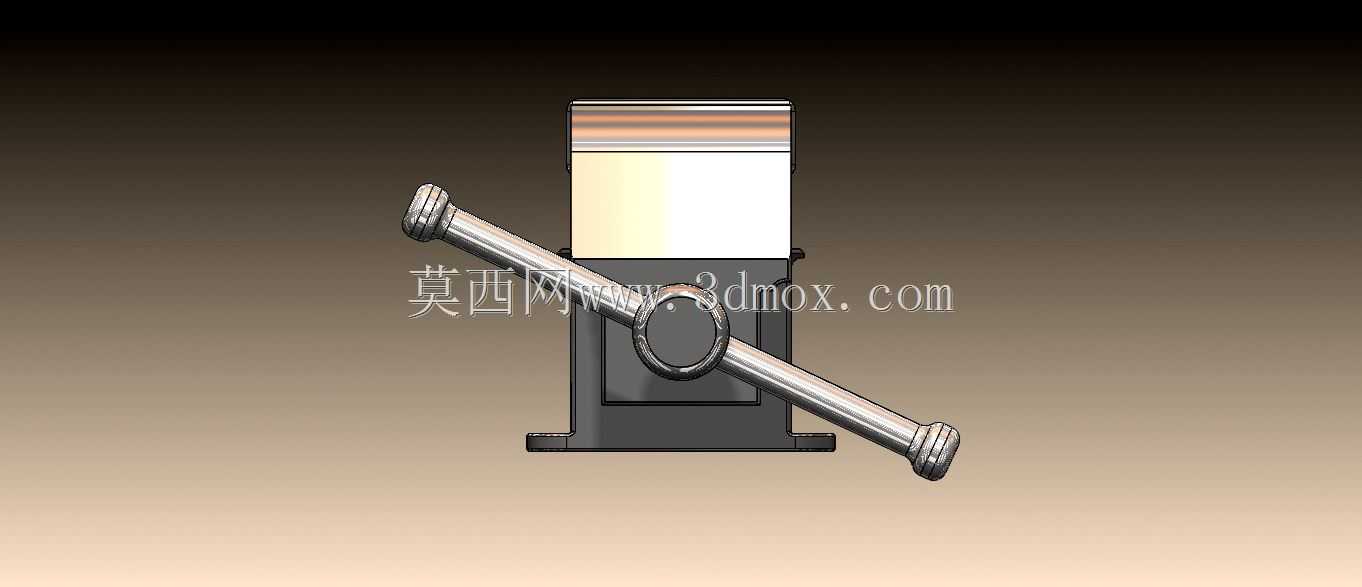

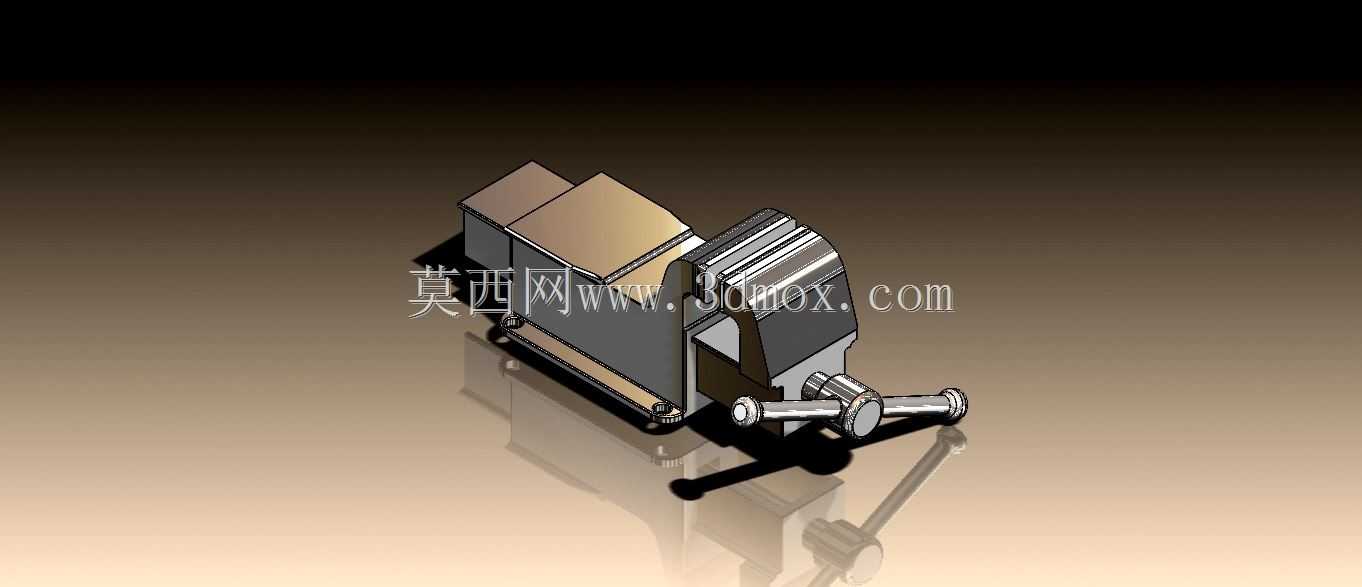

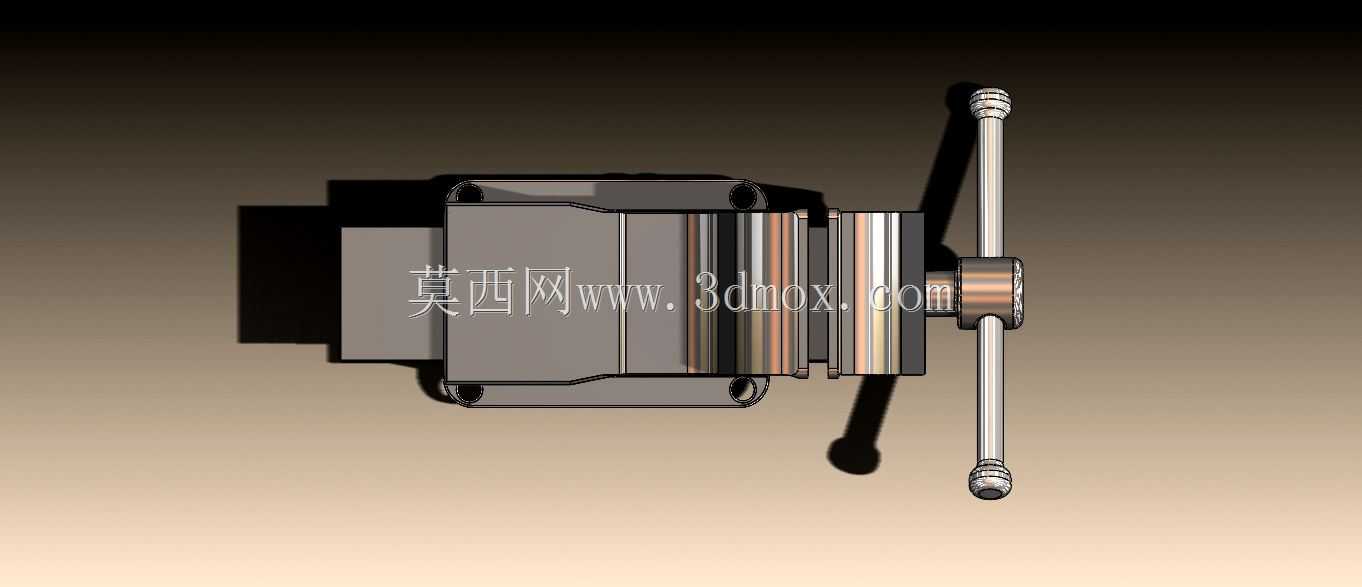

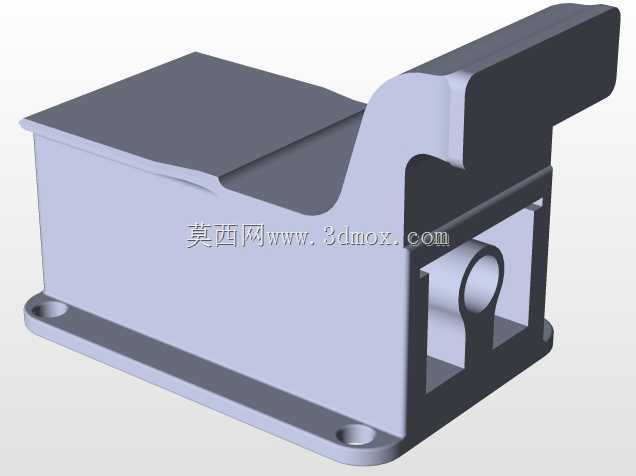

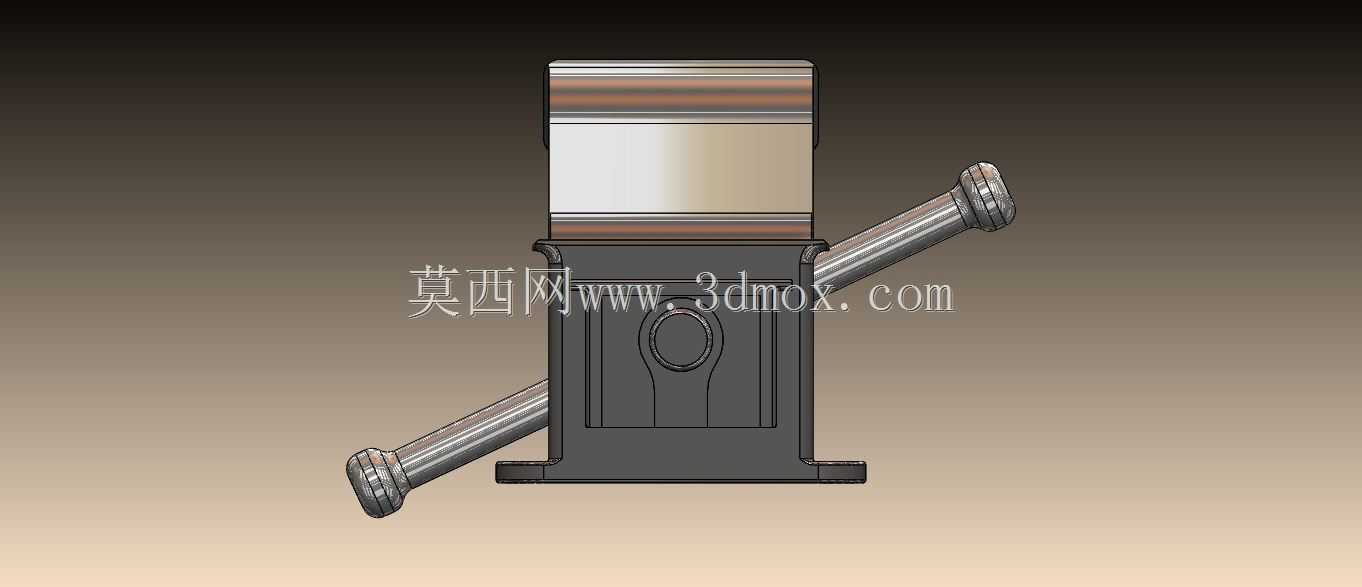

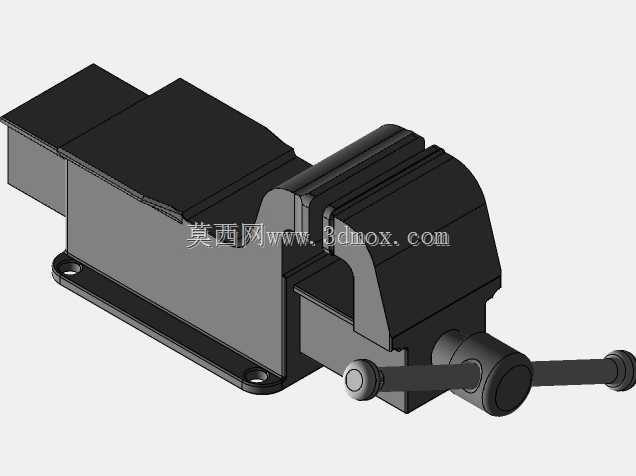

在常规机加工工位、钳工装配台、小型维修作业场景中，这类螺杆传动台钳是工位上必不可少的基础工装，承担着工件装夹定位的核心作用，不管是铣削小零件的基准面、锉修工件边角、钻孔时固定工件位置，还是装配时夹持小部件完成拧紧紧固件、修磨毛刺等操作，都需要依靠台钳提供稳定的夹紧力，避免工件在受力时发生位移，影响加工精度或者造成操作安全隐患。这款台钳的设计采用了经典的滑动式钳身结构，固定钳身通过底部的安装孔可以直接固定在工作台台面上，活动钳身沿着钳身的导向导轨做直线往复运动，传动部分采用梯形螺杆结构，相比普通三角螺纹，梯形螺纹的传动效率更适配手动夹紧的场景，同时具备一定的自锁性能，夹紧工件后不会因为加工过程中的振动导致钳口松脱，不需要额外增加锁止结构就能保证装夹的可靠性。钳口部分设计了可更换的齿面钳口板，通过沉头螺丝固定在钳身上，长期使用磨损后可以直接更换钳口板，不需要整体更换钳身，降低了工装的维护成本，齿面的纹理设计可以增加钳口与工件表面的摩擦力，针对表面粗糙度要求较高的工件，也可以更换为光面或者带软质垫层的钳口板，避免夹伤工件已加工表面。从安装边界来看，这款台钳的整体尺寸适配常规的钳工工作台安装位，底部的两个安装耳间距符合通用工装的安装孔距标准，不需要对现有工作台做额外的打孔改造就能直接安装固定，钳身的导向部分采用了一体式铸造的导轨结构，相比拼接式导轨，整体刚性更强，承受较大夹紧力时不会出现导轨变形的问题，活动钳身与导轨的配合间隙可以通过侧边的调节塞铁进行调整，长期使用出现磨损间隙变大时，只需要调整塞铁的压紧螺丝就能恢复配合精度，延长台钳的整体使用寿命。设计过程中充分考虑了手动操作的人机工程，摇臂的转动半径适配普通人手的操作力度范围，夹紧常规尺寸的钢件时不需要借助加力杆就能提供足够的夹紧力，摇臂末端的手柄采用可转动的套筒结构，转动螺杆时手柄与手掌之间是滚动摩擦，长时间操作也不会磨伤手掌，钳身的整体重心落在安装面的中心区域，夹紧偏重的工件时也不会出现台钳倾翻的问题，整体结构没有多余的复杂零部件，日常维护只需要定期在螺杆和导轨接触面涂抹润滑脂，就能保证传动顺畅，避免生锈卡滞。
