蜗轮蜗杆交错轴传动结构设计展示

项目分类:3D模型 发布时间:2021-10-07 ID:297674
  • 蜗轮蜗杆交错轴传动结构设计展示
  • 蜗轮蜗杆交错轴传动结构设计展示
  • 蜗轮蜗杆交错轴传动结构设计展示
  • 蜗轮蜗杆交错轴传动结构设计展示
  • 蜗轮蜗杆交错轴传动结构设计展示
  • 蜗轮蜗杆交错轴传动结构设计展示
  • 蜗轮蜗杆交错轴传动结构设计展示
  • 蜗轮蜗杆交错轴传动结构设计展示
  • 蜗轮蜗杆交错轴传动结构设计展示
  • 蜗轮蜗杆交错轴传动结构设计展示
  • 蜗轮蜗杆交错轴传动结构设计展示
  • 蜗轮蜗杆交错轴传动结构设计展示
  • 蜗轮蜗杆交错轴传动结构设计展示

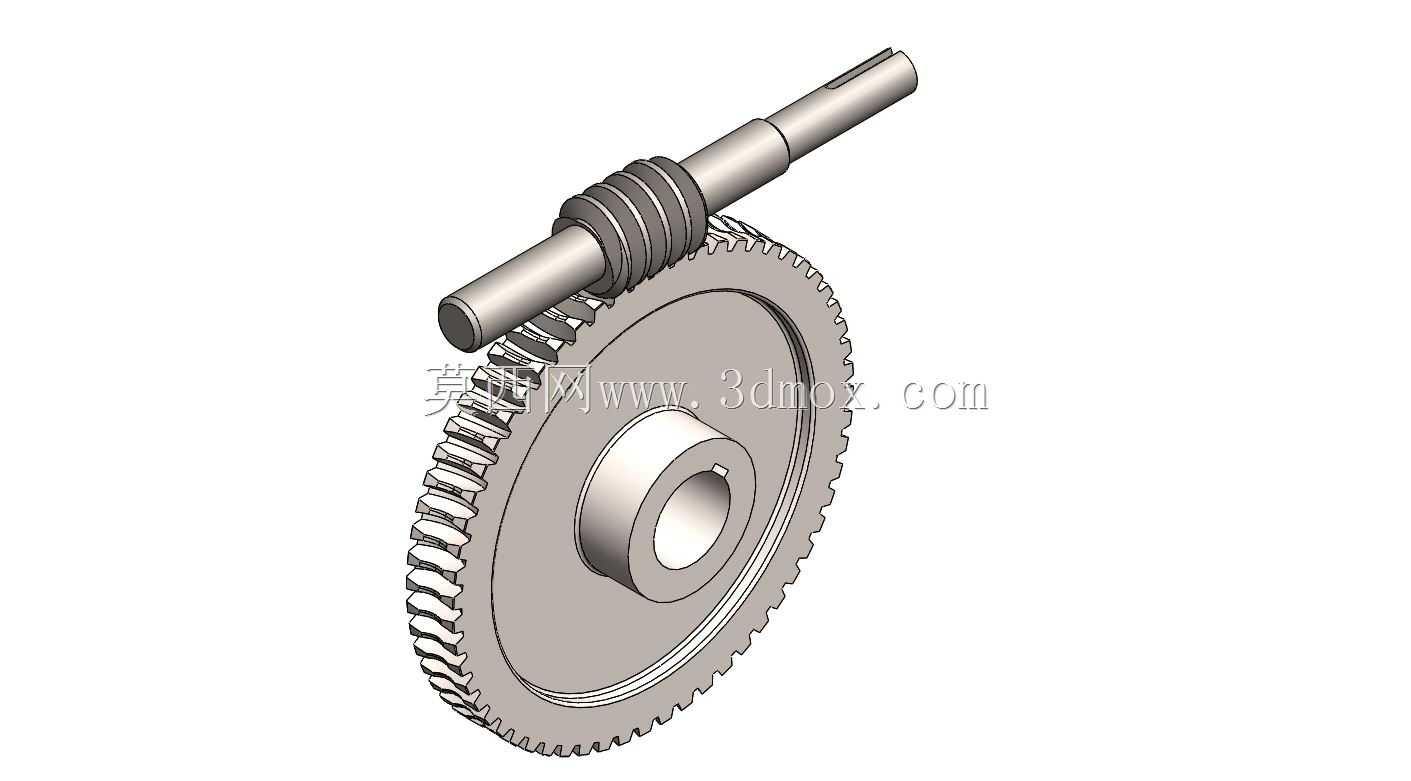

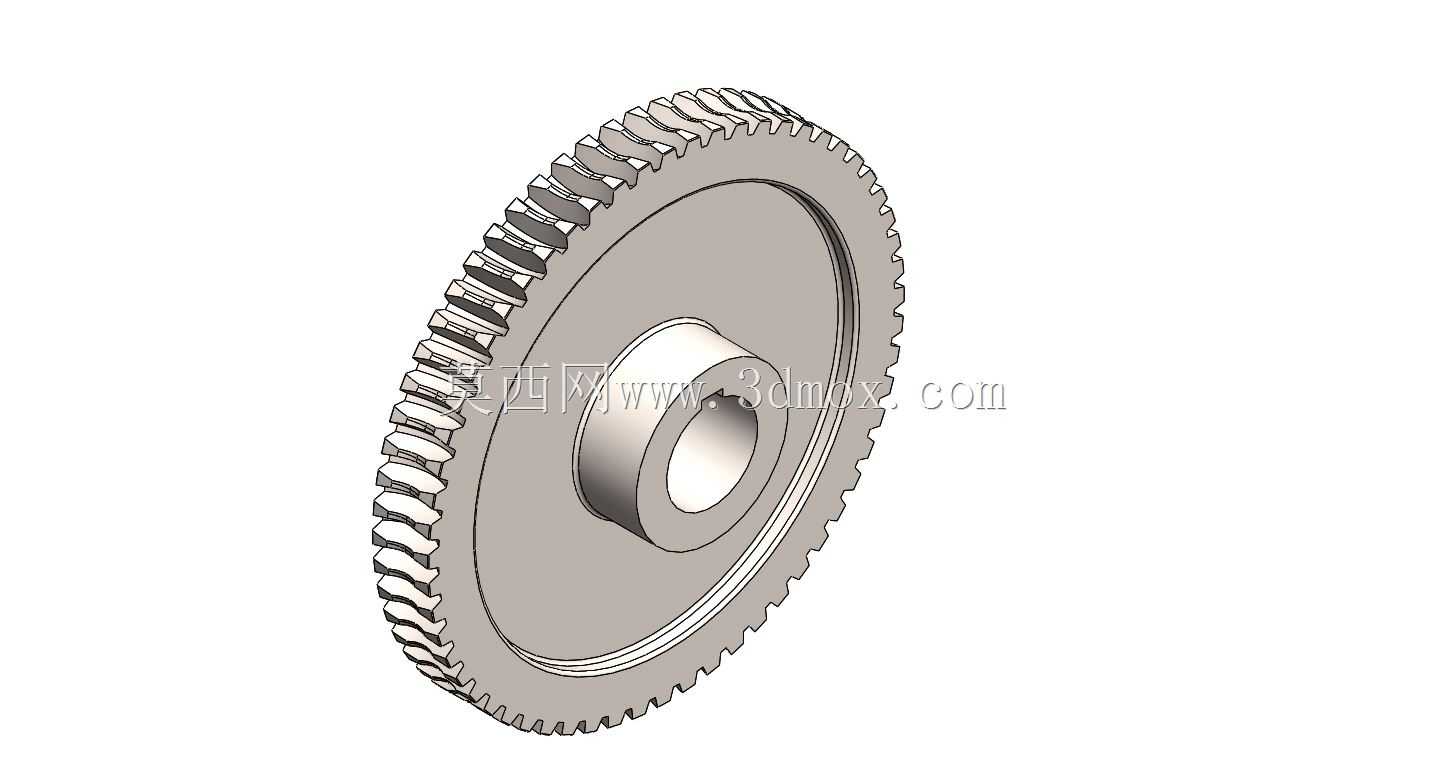

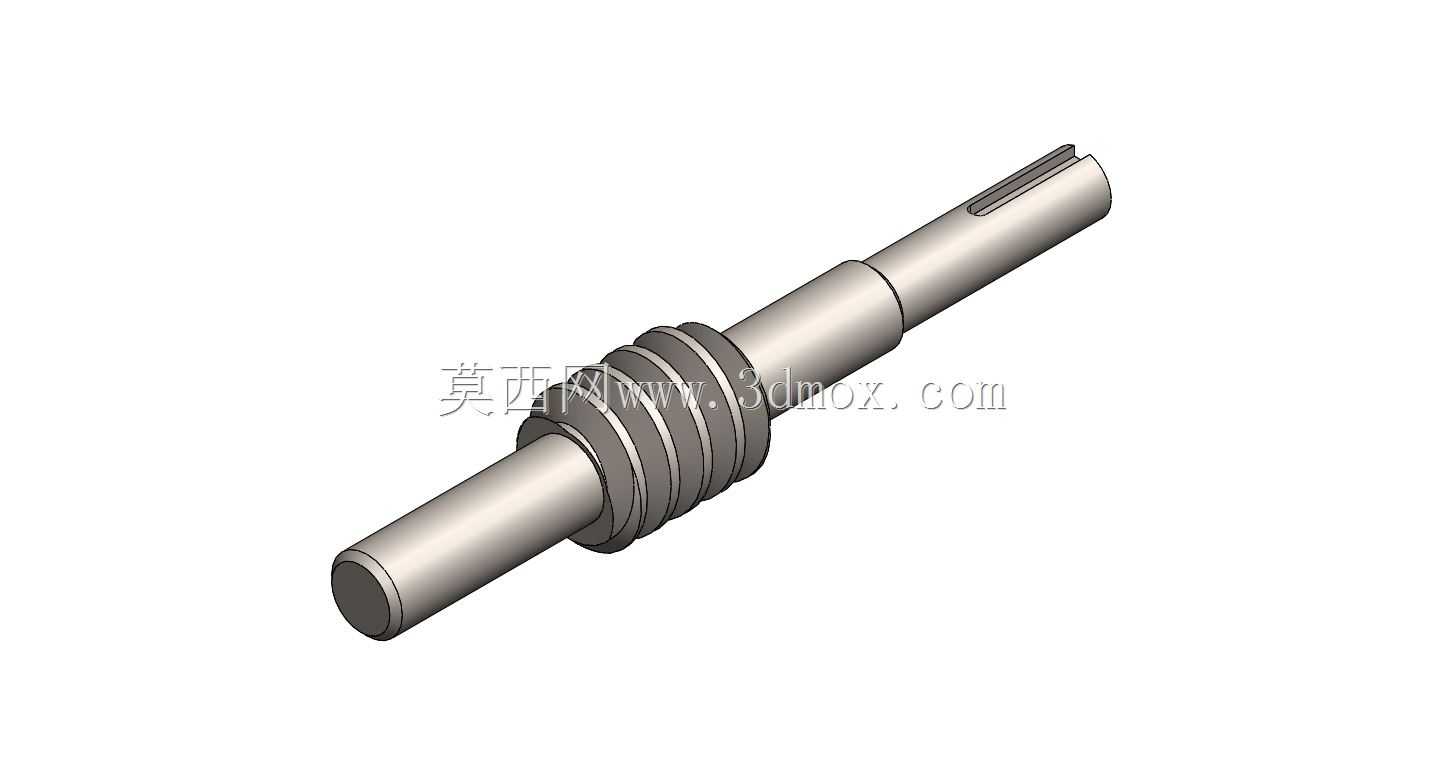

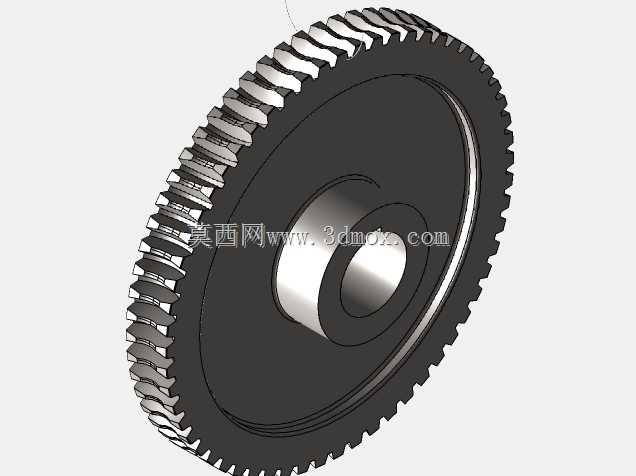

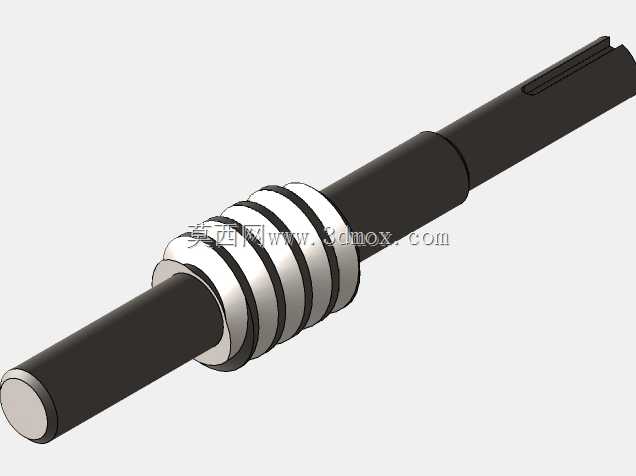

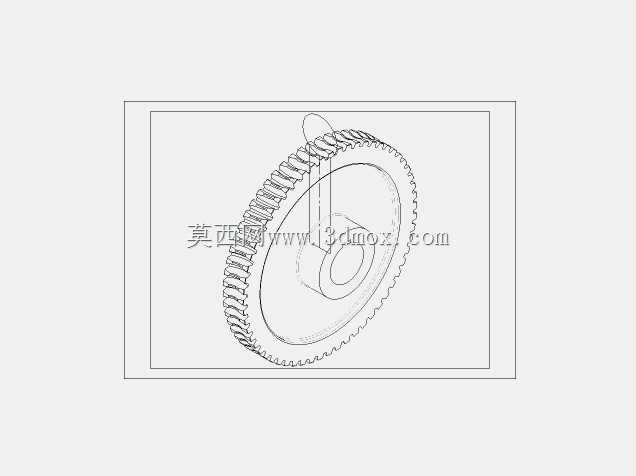

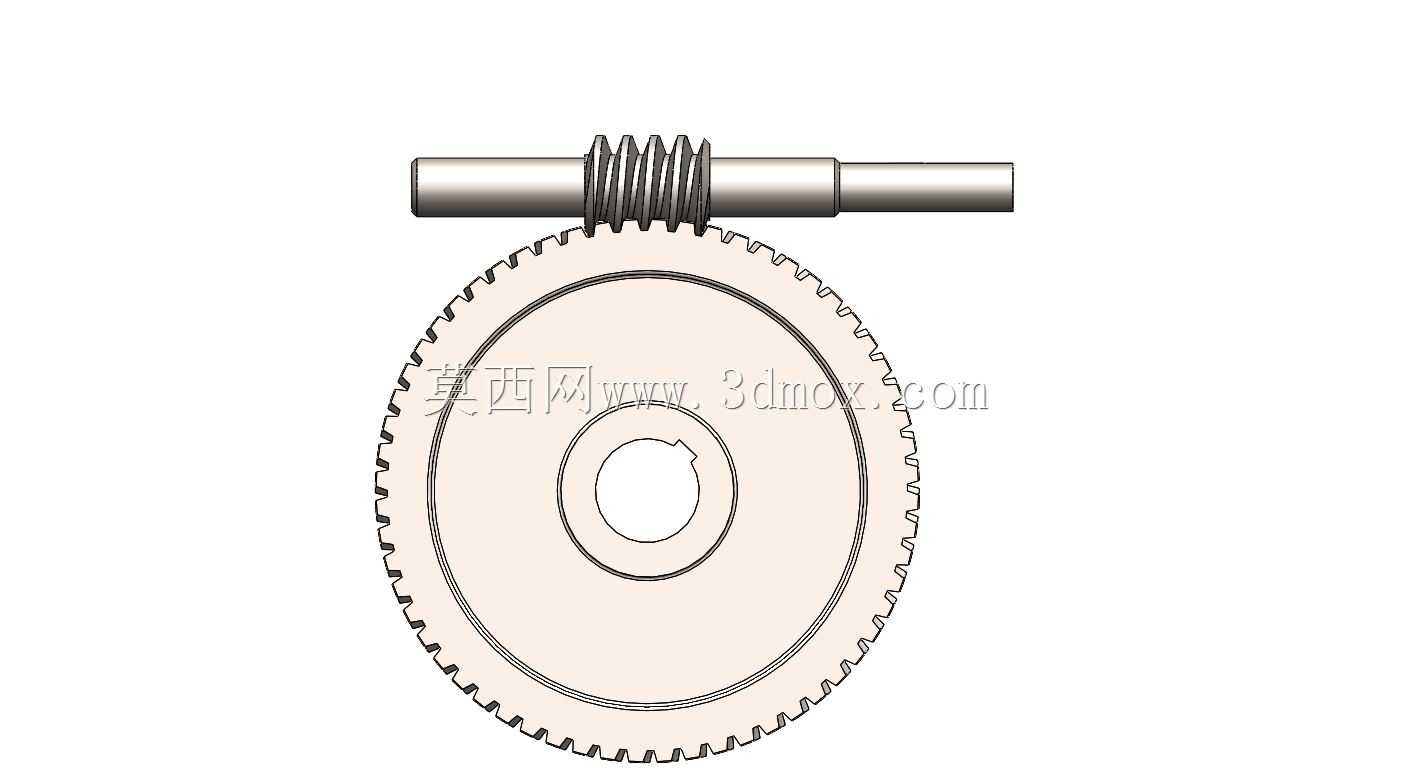

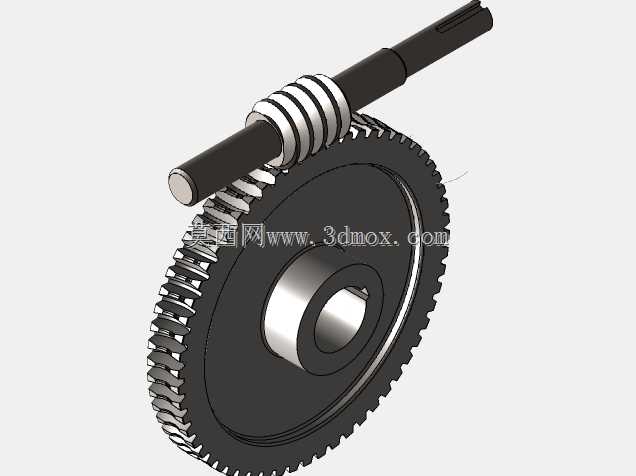

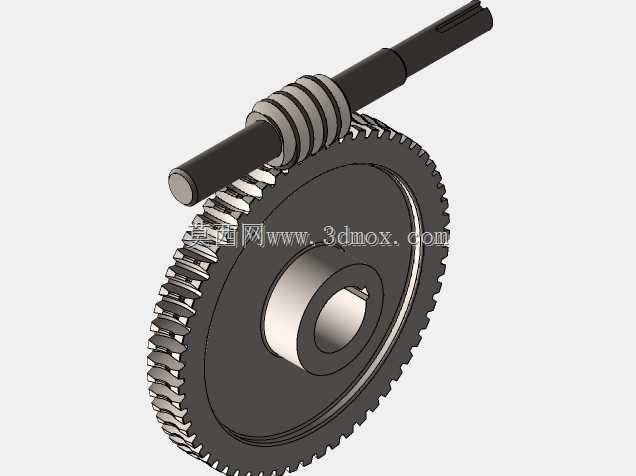

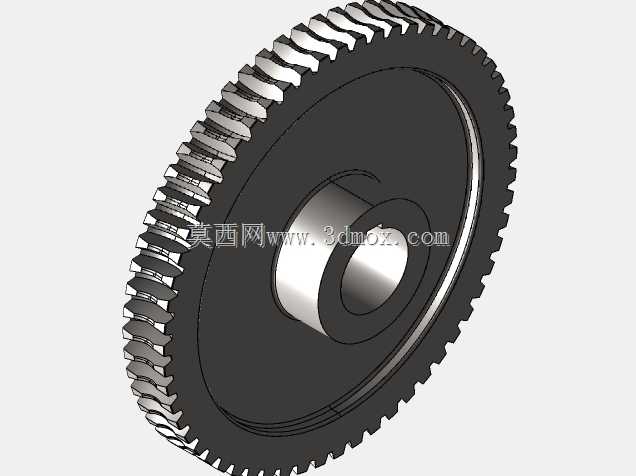

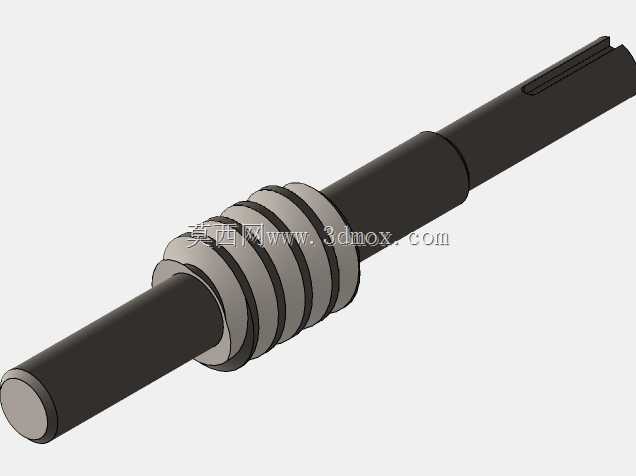

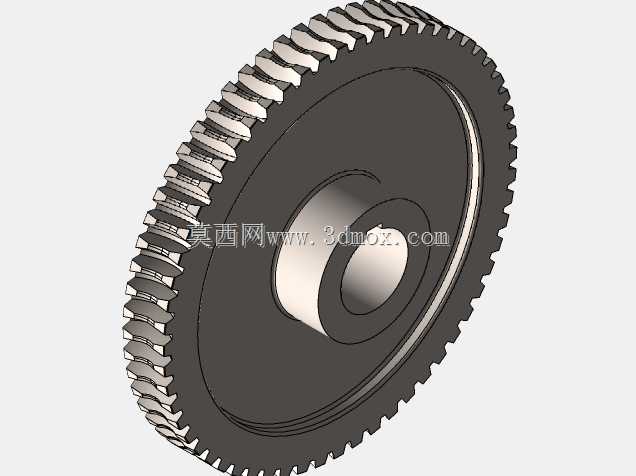

这套蜗轮蜗杆传动结构,是交错轴传动场景下的典型实现方案,核心解决空间垂直交错布局下的大传动比动力传递需求,常见于输送线分度机构、小型起重设备回转驱动、自动化设备进给单元、阀门驱动装置等需要低速大扭矩输出、反向自锁防护的工况中。从结构设计逻辑来看,蜗杆部分采用轴齿一体设计,轴端预留标准键槽安装位,可直接通过平键与动力输入端的联轴器、带轮或电机输出轴连接,省去额外的齿轴装配环节,既提升了传动同轴度,也减少了装配累积误差对啮合精度的影响。蜗轮采用齿圈与轮毂一体式结构,中心轴孔同样加工有键槽,可直接与输出轴配合传递扭矩,轮毂的凸台结构可对配套轴承做轴向定位,安装时无需额外设计定位套,能有效压缩传动单元的轴向安装空间。设计过程中优先保证蜗杆与蜗轮的啮合接触面积,齿形参数匹配时充分考虑交错轴90度的安装夹角,蜗杆的导程角与蜗轮的螺旋角保持一致,确保传动过程中齿面受力均匀,避免局部应力集中导致的齿面过早磨损。从安装边界来看,蜗杆轴的两端轴颈尺寸适配常用的深沟球轴承规格,安装跨距可根据设备腔体的实际布局做小幅调整,蜗轮的齿顶圆直径、轮毂长度均按照常规传动单元的安装空间做适配,可直接嵌入现有设备的传动腔体中,无需对原有设备结构做大规模改造。功能特性上,这套结构具备反向自锁能力,即只能由蜗杆带动蜗轮转动,无法通过蜗轮反向驱动蜗杆,在起重、俯仰类设备中使用时,可省去额外的制动机构,避免负载下坠引发的安全风险;同时单级传动即可实现10-60的大传动比,相比多级齿轮传动结构,整体体积更小、运行噪音更低,传动过程更平稳。建模过程中对齿面做了精确的啮合修形,还原了实际加工中的齿侧间隙,既保证转动顺畅无卡滞,也预留了润滑脂的存储空间,可有效降低长期运行的齿面磨损速率。结构的所有安装配合面均标注了明确的公差配合要求,轴与孔的配合精度满足通用传动设备的装配要求,工程人员在做设备选型或结构改型时,可直接参考该结构的尺寸边界调整参数,适配不同负载、不同转速的使用需求。
