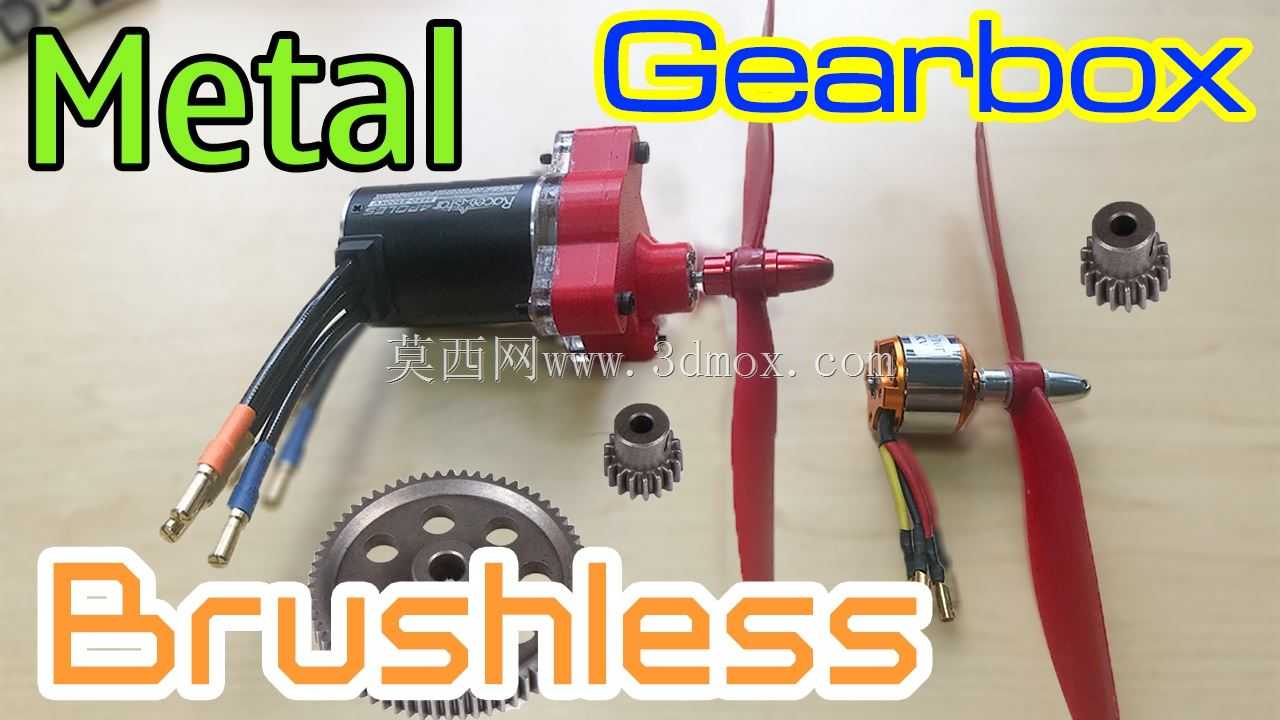

航模动力用无刷金属齿轮减速箱结构

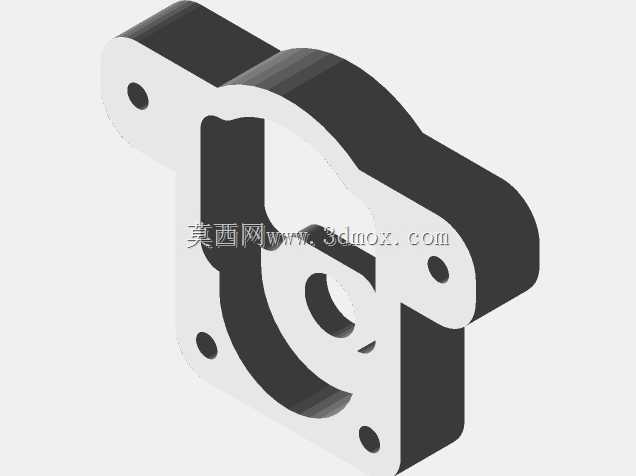

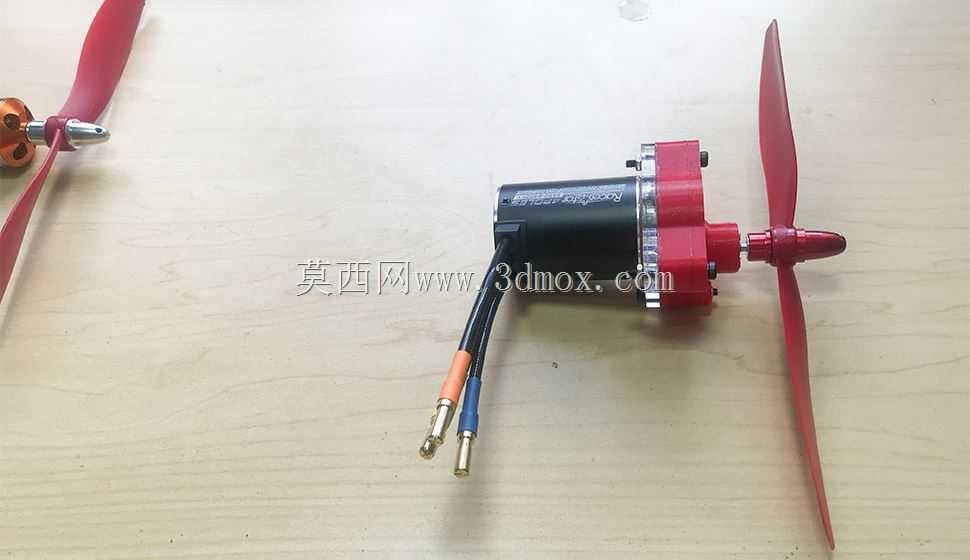

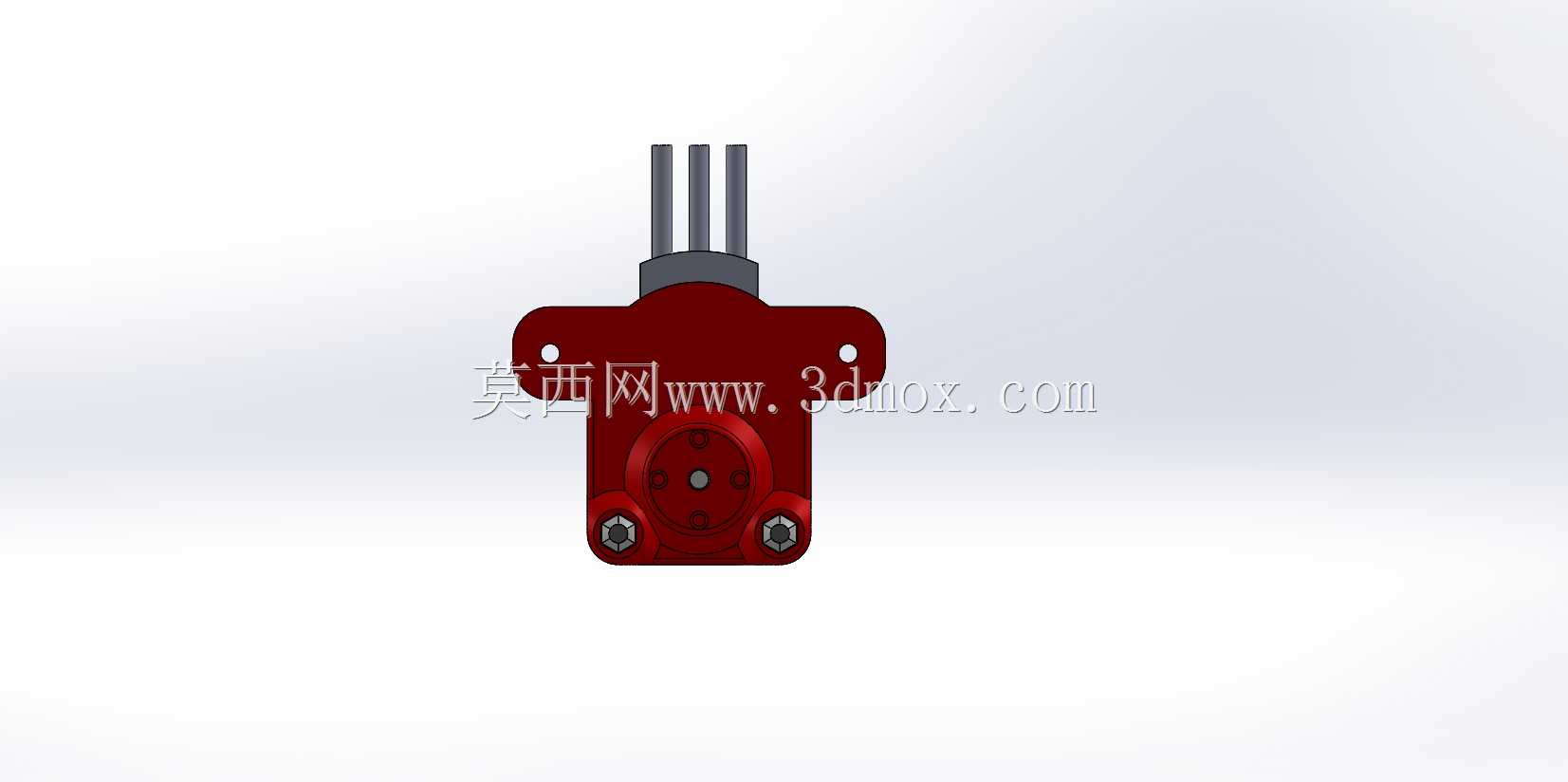

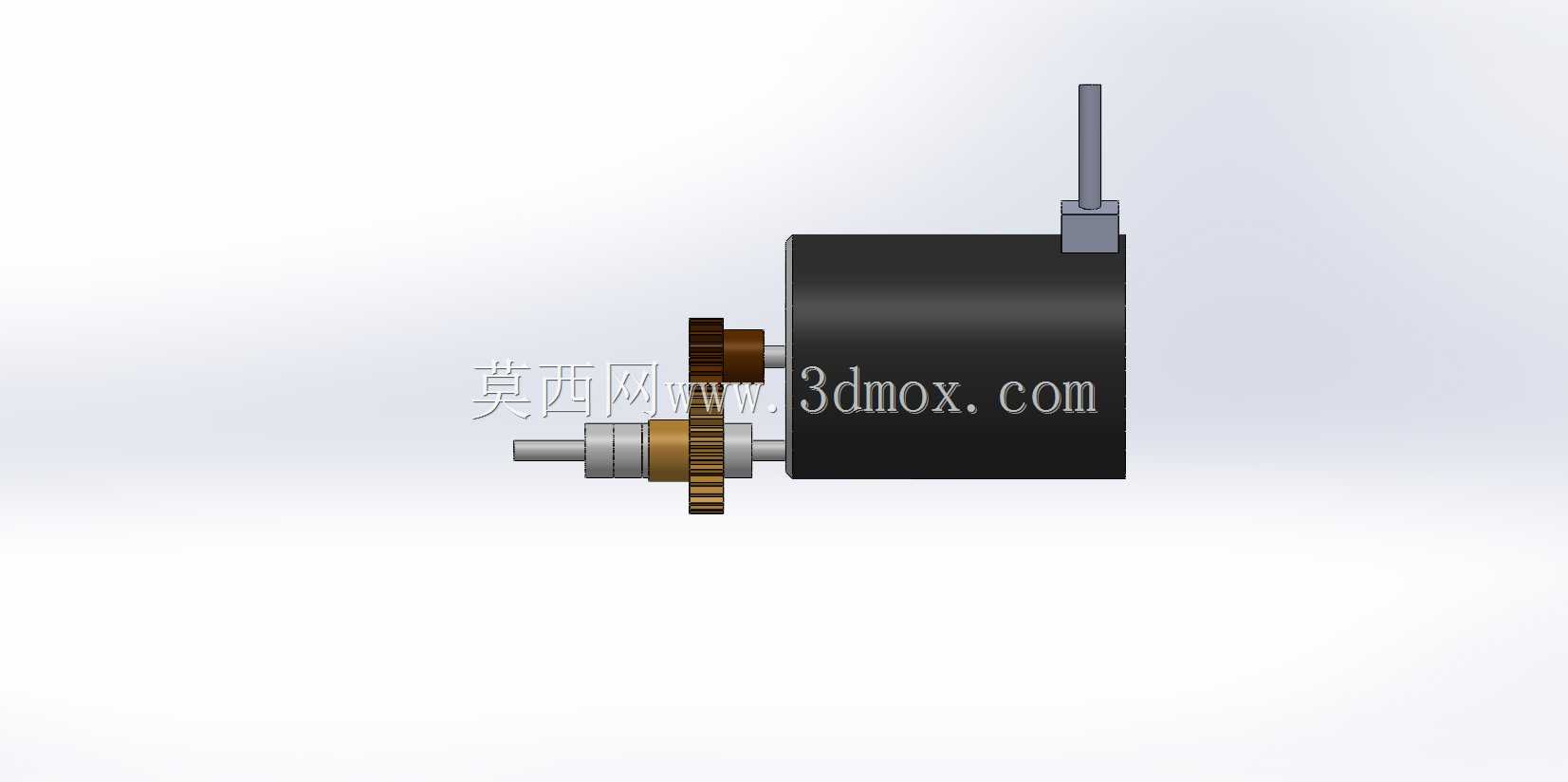

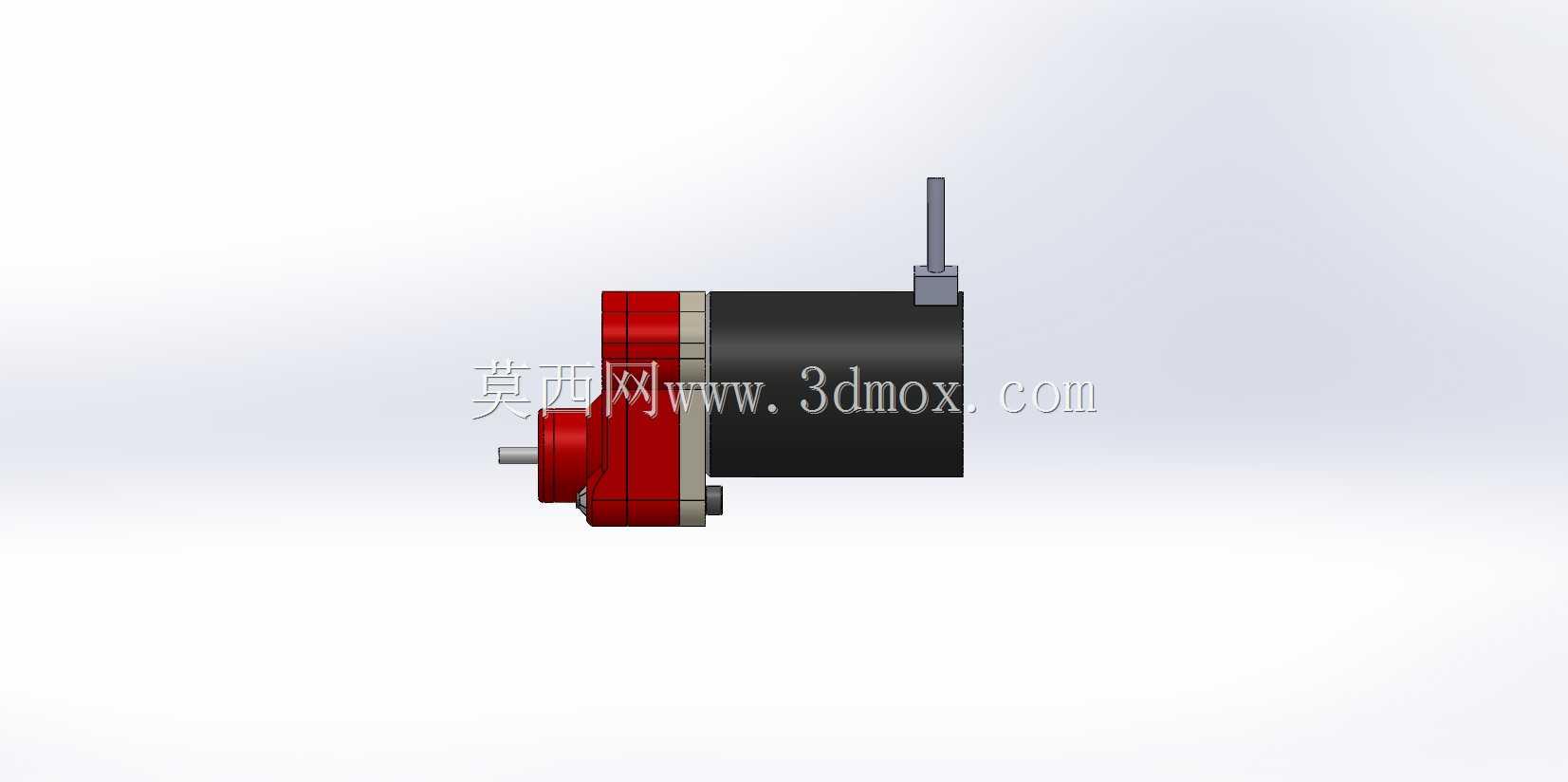

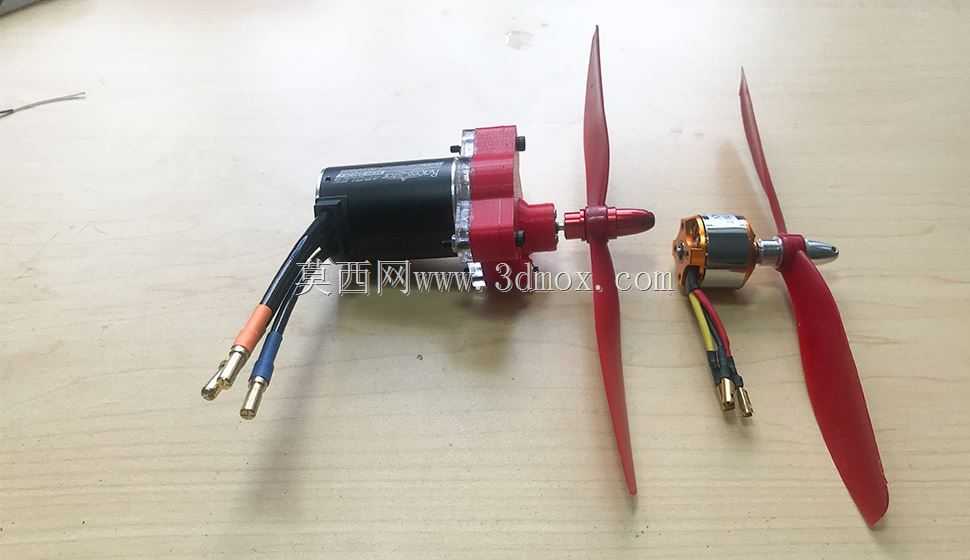

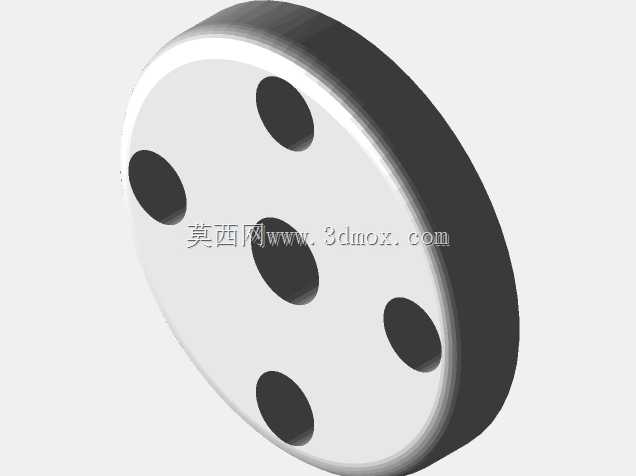

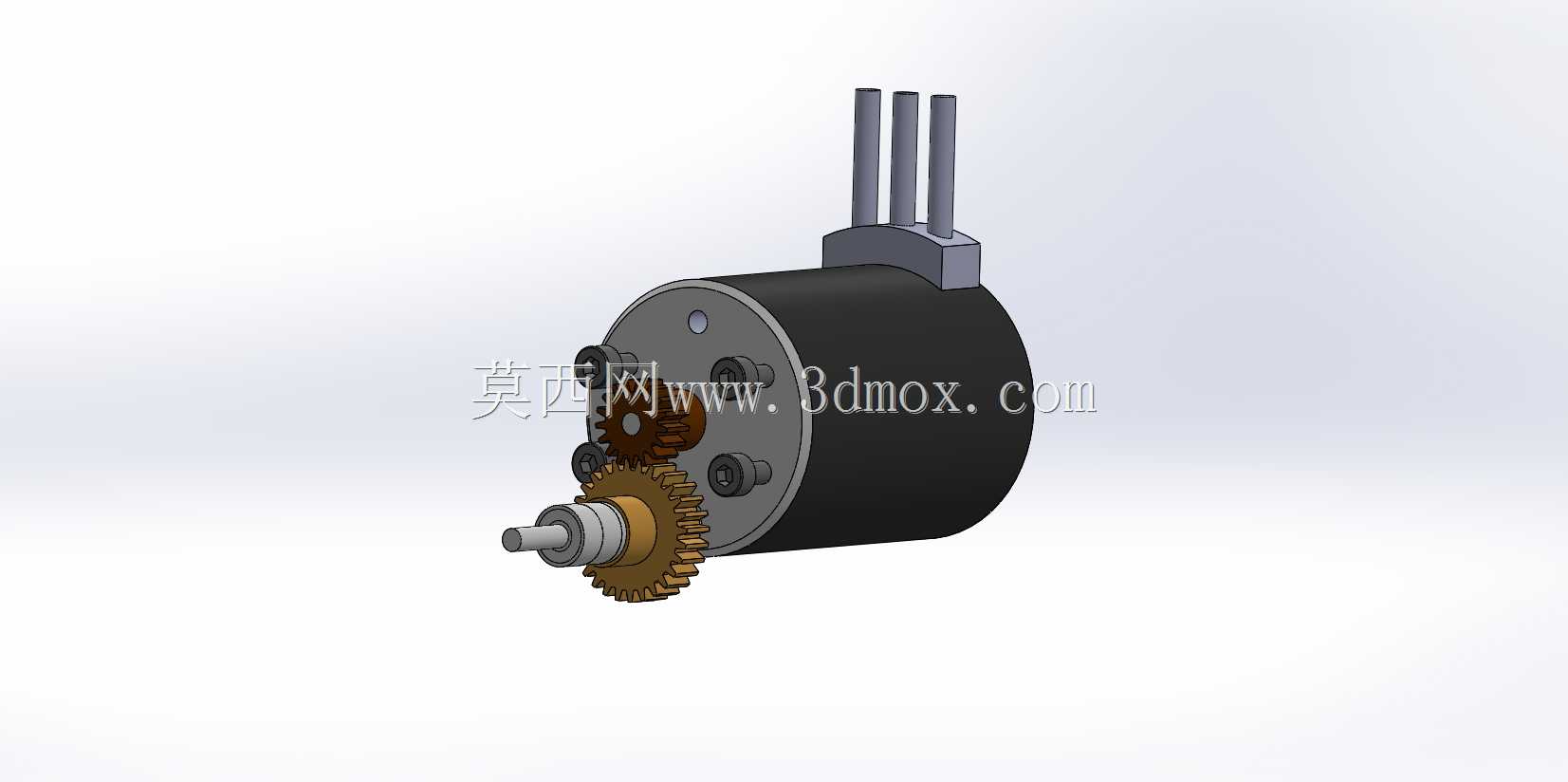

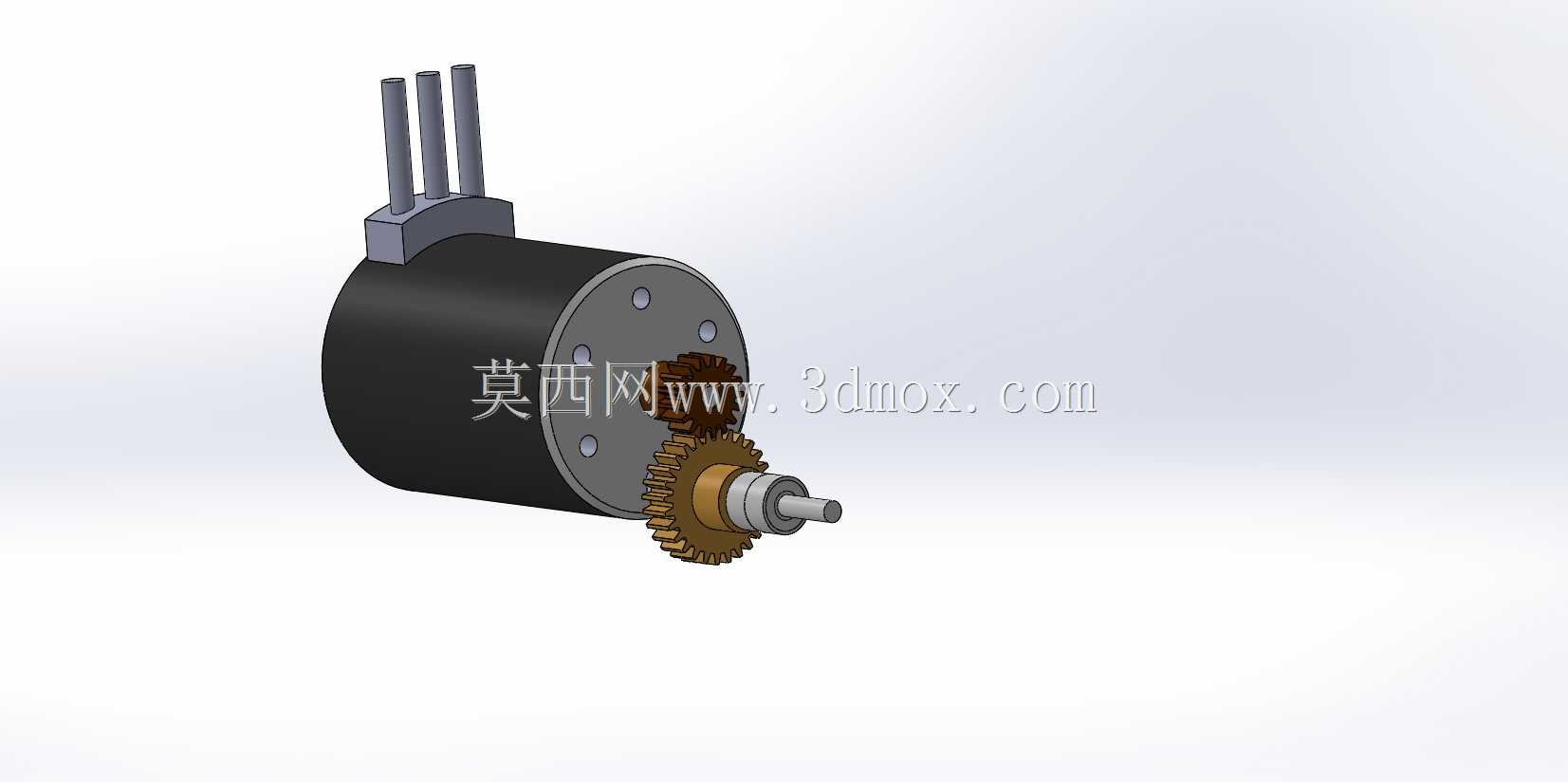

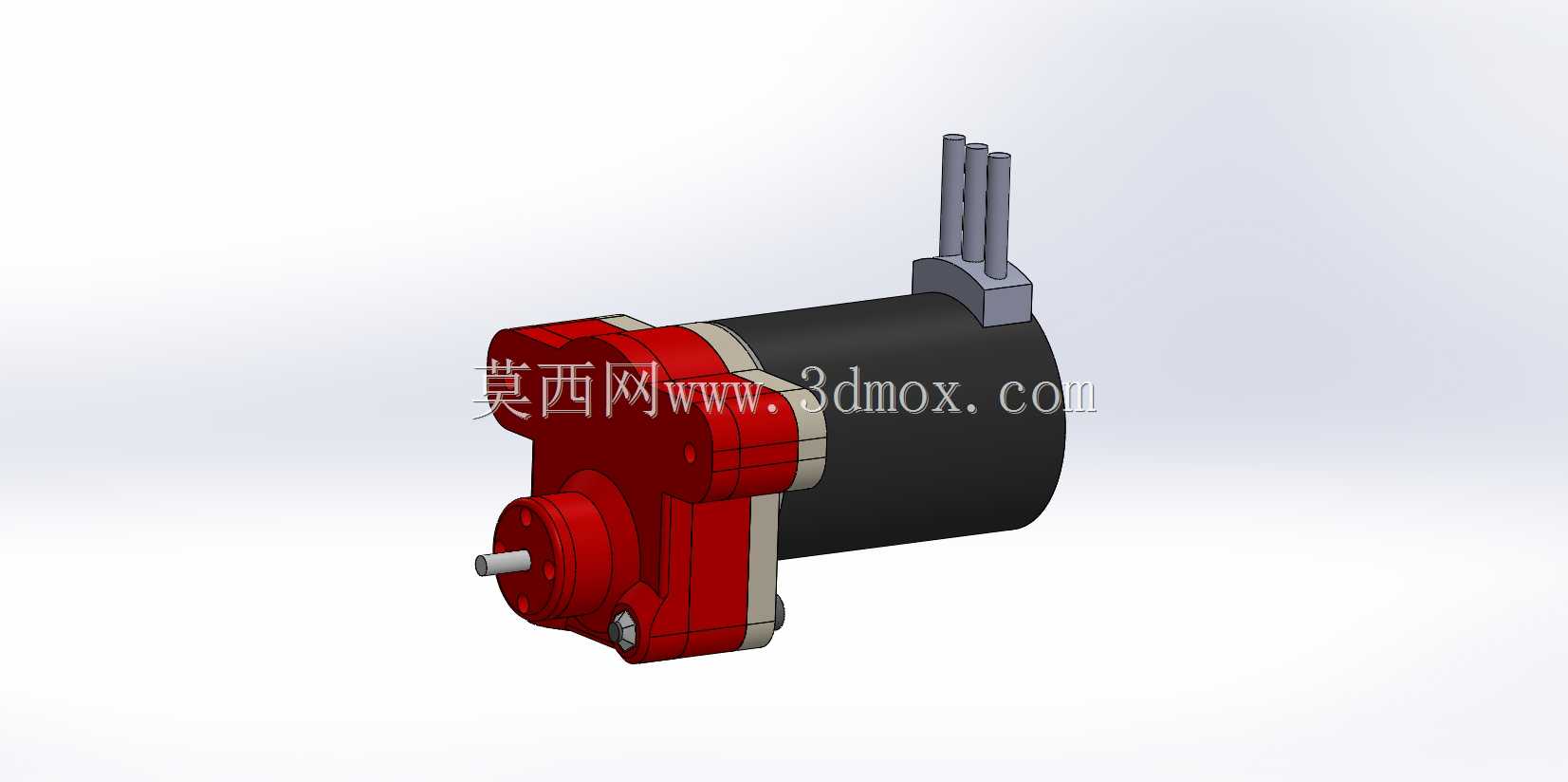

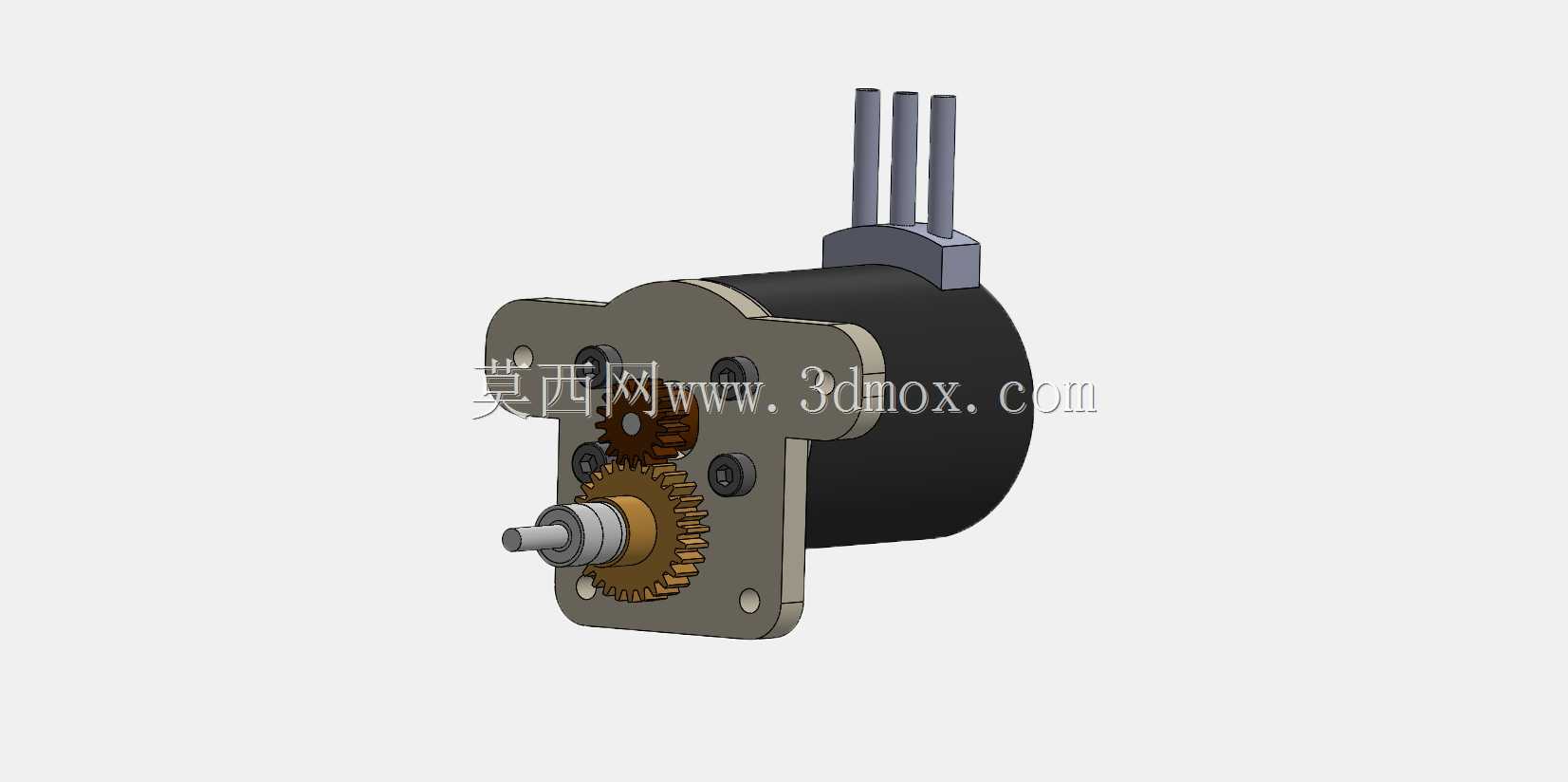

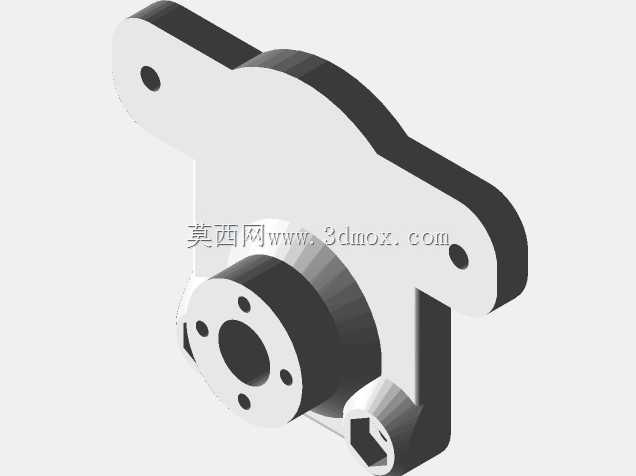

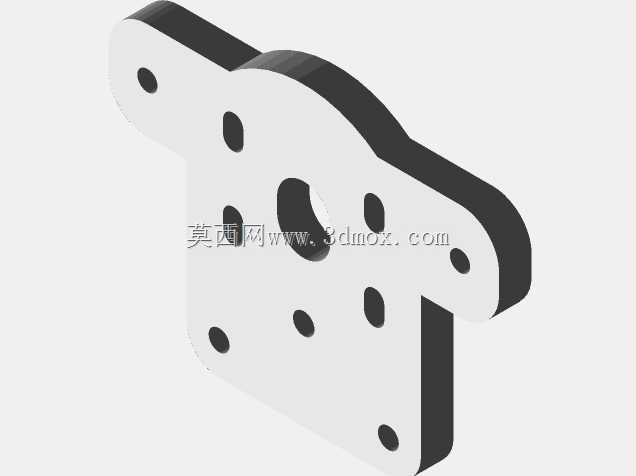

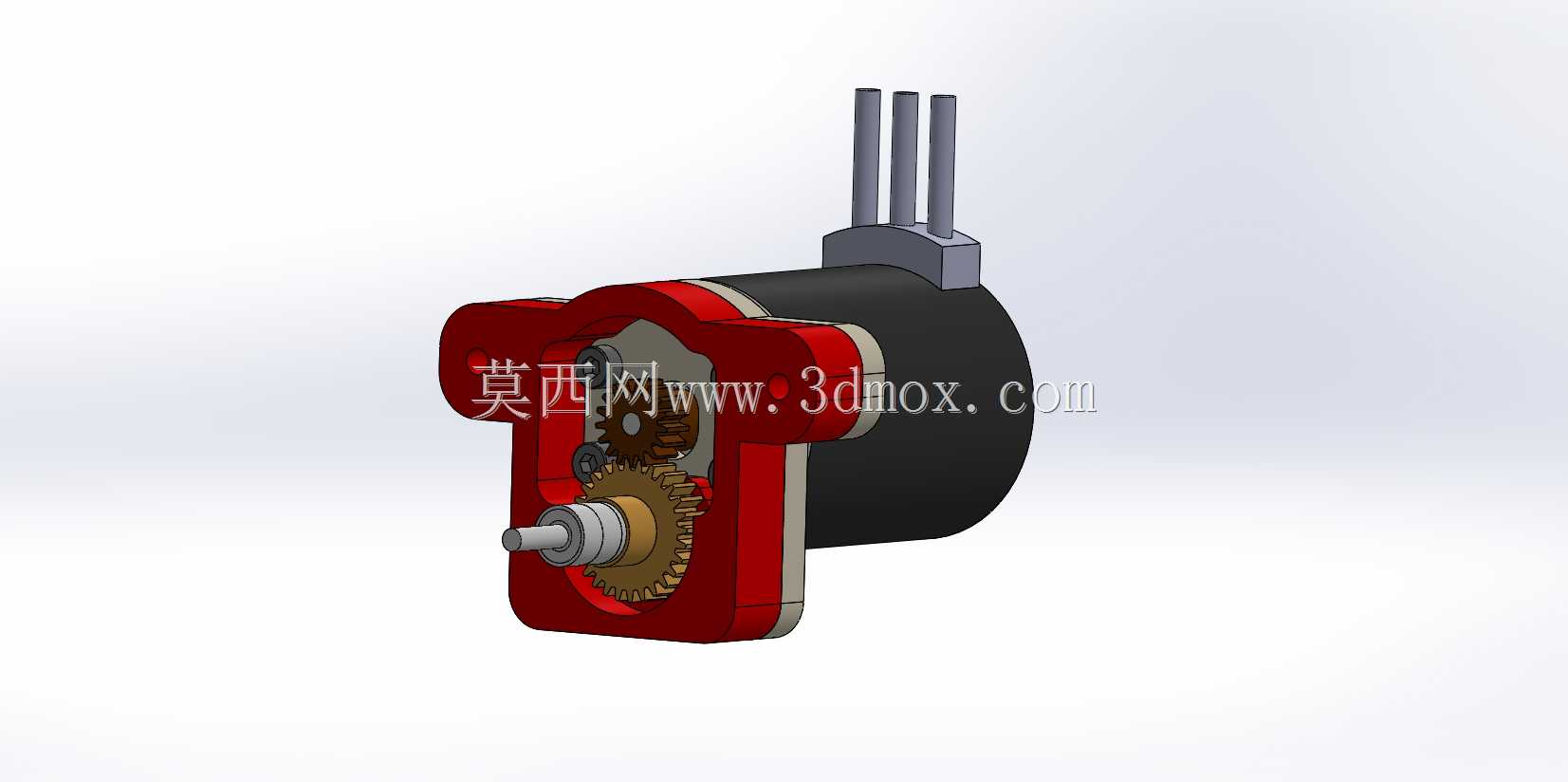

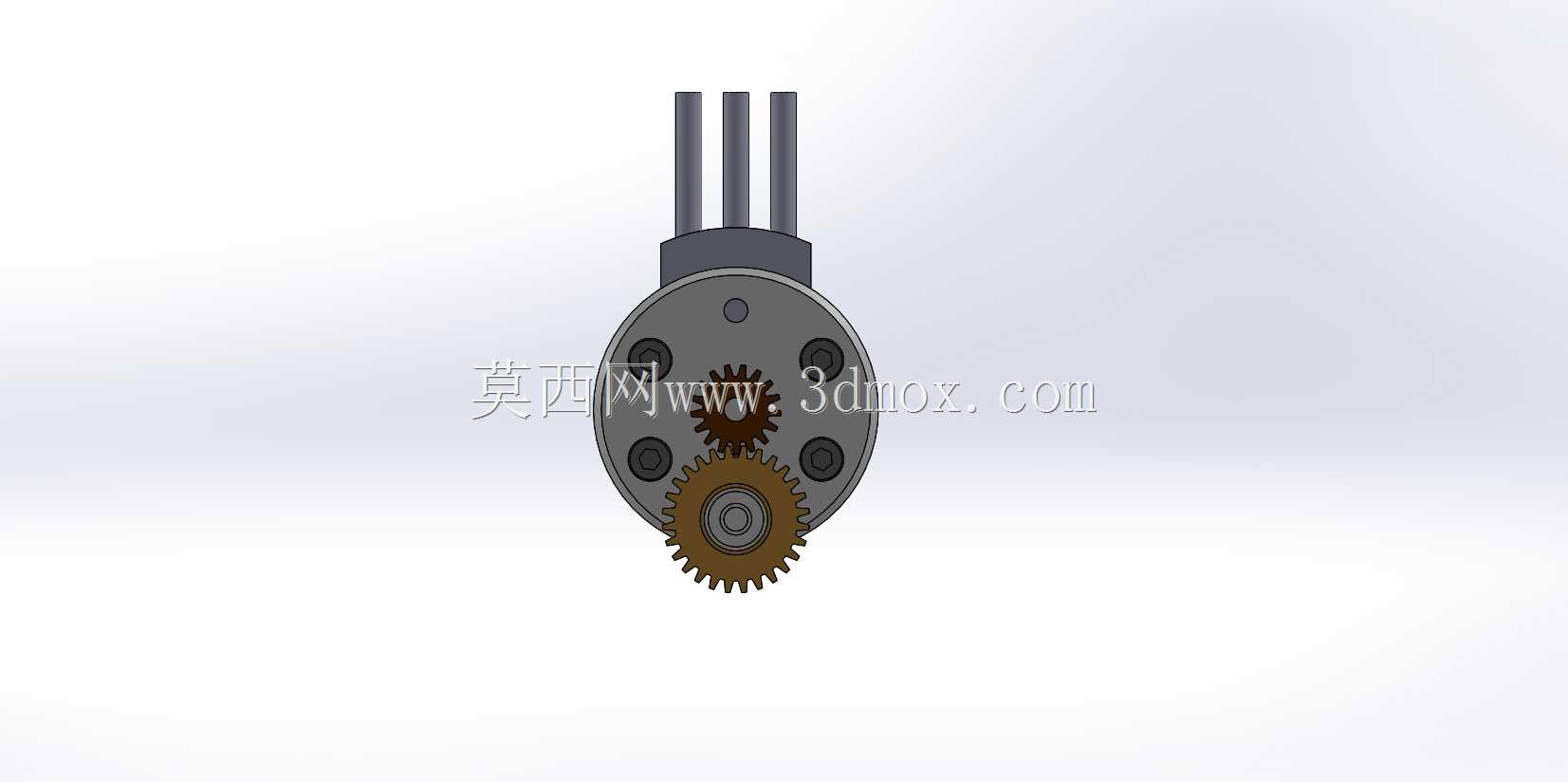

这款金属齿轮减速箱主要适配航模动力场景，可搭配外转子无刷电机使用，为小型电动竞速航模、电动赛车模型提供大扭矩动力输出，解决高转速无刷电机低转速区间扭矩不足的问题，让动力输出更贴合模型行进或飞行的负载需求。从结构设计来看，整套减速箱采用全金属齿轮啮合方案，主动齿轮直接与无刷电机输出轴配合，从动大齿轮采用镂空减重设计，在保证齿轮啮合强度的前提下，尽可能降低旋转部件的自重，减少动力传输过程中的惯量损耗，适配模型类产品对自重控制的严苛要求。齿轮啮合侧隙经过优化调整，既避免了侧隙过大带来的传动回差，也防止侧隙过小导致的高速运转卡滞、磨损加剧问题，金属材质的齿轮齿面经过硬化处理，可承受无刷电机高转速输入下的冲击载荷，长时间运转也不易出现打齿、齿面磨损过度的问题。安装边界方面，减速箱输入端预留了标准无刷电机安装孔位，可直接适配市面常见的22系列、28系列外转子无刷电机，无需额外制作转接法兰，输出端采用标准桨夹安装接口，可直接固定对应孔径的航模螺旋桨，也可通过转接轴连接模型车轮传动结构，适配不同类型模型的动力改装需求。箱体外壳采用分体式拼接结构，合箱定位依靠精准的止口配合，保证前后轴承孔的同轴度，避免齿轮啮合出现偏载，箱体上预留的散热间隙可让齿轮高速运转产生的热量及时散出，避免金属齿热膨胀导致的传动阻力增大。实际应用中，这套减速结构可将无刷电机每分钟上万转的高转速降低至合适的输出区间，同时按传动比放大输出扭矩，让航模在起飞阶段获得足够的拉力，或是电动赛车模型在起步、爬坡阶段获得更强的驱动力，相比塑料齿轮减速箱，金属材质的结构抗冲击能力更强，在模型出现急加速、负载突变的工况下，不会出现齿轮断裂失效的问题，传动效率也保持在较高水平，不会过多损耗电机输出的动力。设计过程中充分考虑了模型玩家的改装便利性，所有安装孔位均采用标准规格，玩家无需进行二次打孔、切削加工即可完成组装，齿轮的润滑腔预留了润滑脂填充空间，日常维护仅需定期补充润滑脂即可保证传动顺畅，无需复杂的拆解保养。
