L型窄空间安装用焊接式定位夹具

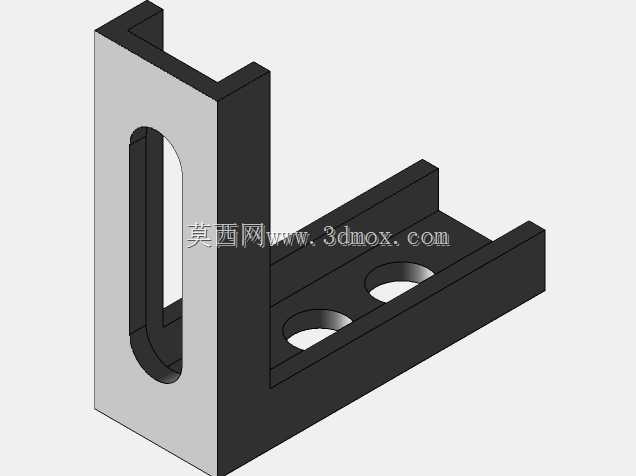

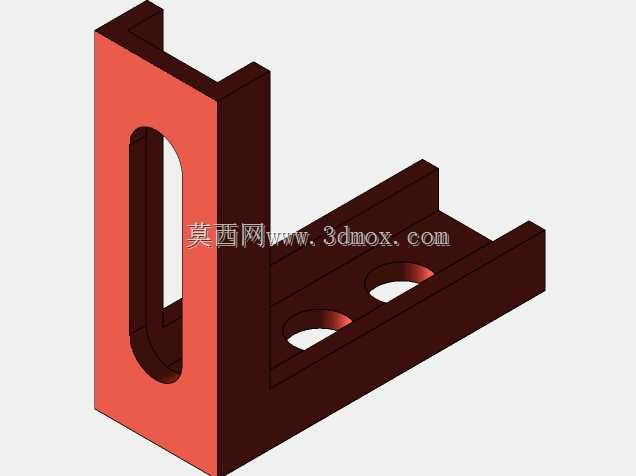

　　在焊接工装台的工位布局中，经常会遇到安装空间局促、常规定位块无法伸入的作业场景，这类L型结构的定位件正是为解决这类窄区固定需求设计的。从结构形态来看，该定位件采用直角弯折的L型本体，竖直立板上开设长圆形腰型调节槽，水平底板上设置两个圆形安装孔，整体采用等厚板材加工成型，立板与底板的弯折处做了适配板材厚度的圆角过渡，避免应力集中导致的焊接或使用过程中开裂问题。实际使用时，竖直立板的外侧直面可作为工件定位的基准面，腰型槽的设计允许定位件在竖直方向上进行一定范围的位置调整，适配不同高度工件的定位需求，无需重新打孔即可快速调整定位基准位置；水平底板的两个安装孔用于穿设螺栓，将整个定位件固定在工作台的T型槽或者预设螺纹孔位上，

　　双孔布局可以避免定位件在受侧向力时发生转动，保证定位基准的稳定性。这类定位件的设计思路完全围绕工装现场的实际调整需求展开，没有多余的冗余结构，整体外形紧凑，弯折后的L型结构可以让竖直定位面伸入到常规方块定位件无法抵达的狭窄安装区域，比如多工件拼接时的内侧边角定位、小型框架焊接时的内角靠位，都可以通过这类定位件实现快速固定。在安装边界上，需要注意底板的安装孔间距要匹配工作台的槽距或者孔位间距，腰型槽的长度范围决定了竖直方向的调节行程，立板的高度则决定了可定位工件的最大侧边高度，选型时需要根据待定位工件的侧边厚度、安装区域的空间宽度来确认定位件的外形尺寸是否适配，避免出现定位件无法放入安装位的情况。在焊接作业场景中，

　　这类定位件可以配合快速夹钳使用，先将定位件通过底板螺栓固定在工作台合适位置，调整腰型槽的固定高度让立板基准面对齐工件定位边，再锁紧腰型槽上的固定螺母即可完成定位基准的设置，相比现场临时焊接挡块的方式，这类可调节定位件可以反复拆装使用，不会在工作台面上留下焊疤，也能大幅缩短工装调整的准备时间。除了焊接工作台的应用，这类定位件也可以用在装配工装、检测工装的台面上，作为小型工件的侧向定位基准，腰型槽的调节特性让它可以适配一定尺寸范围内的不同工件，减少工装备件的种类储备。
