50mm缸径法兰安装式气动执行元件

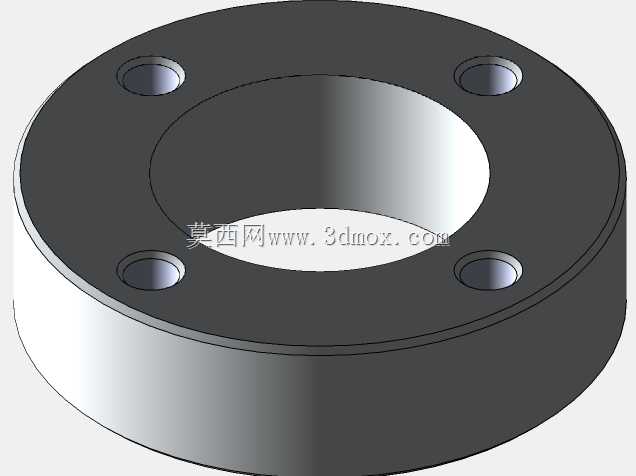

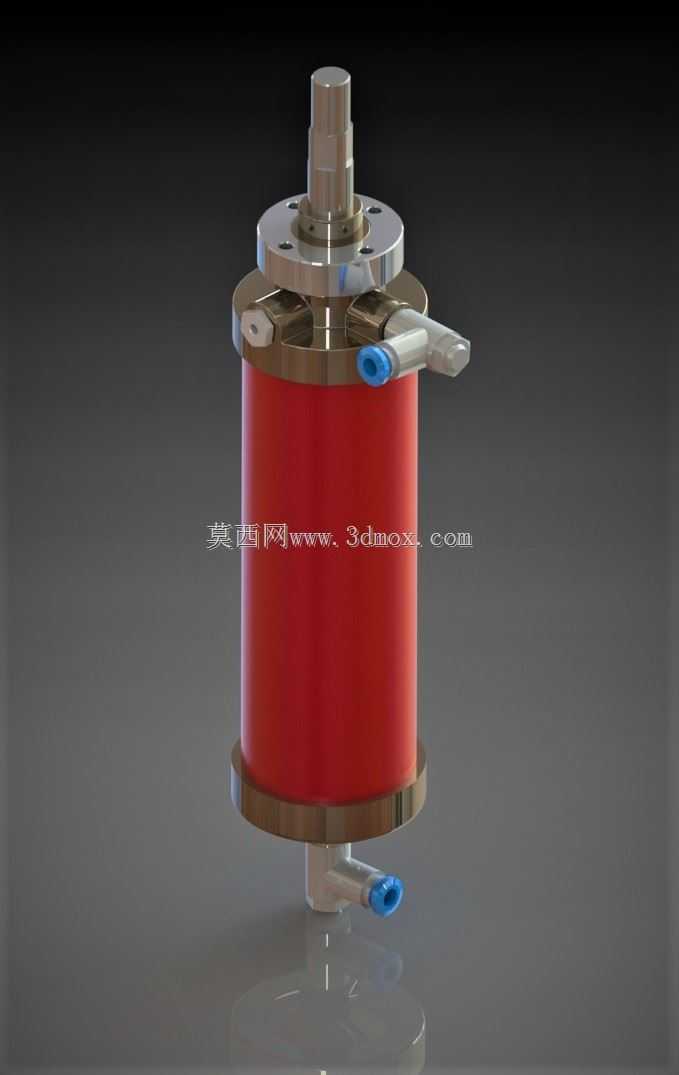

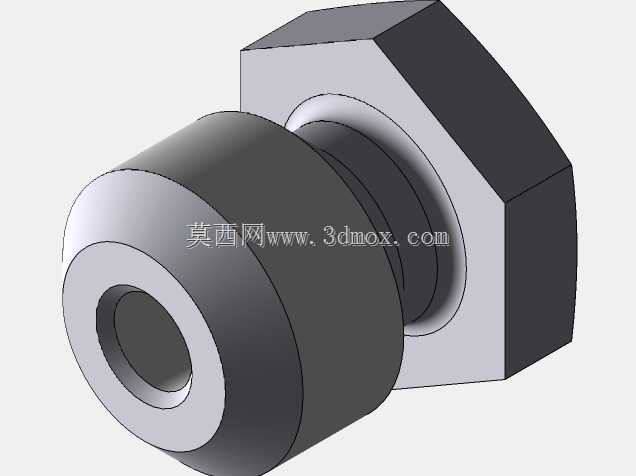

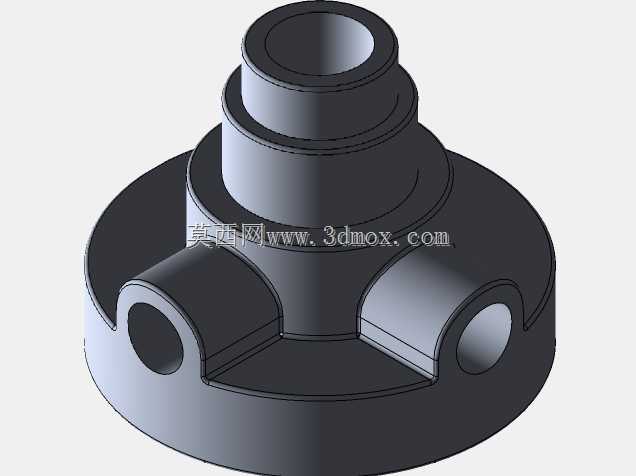

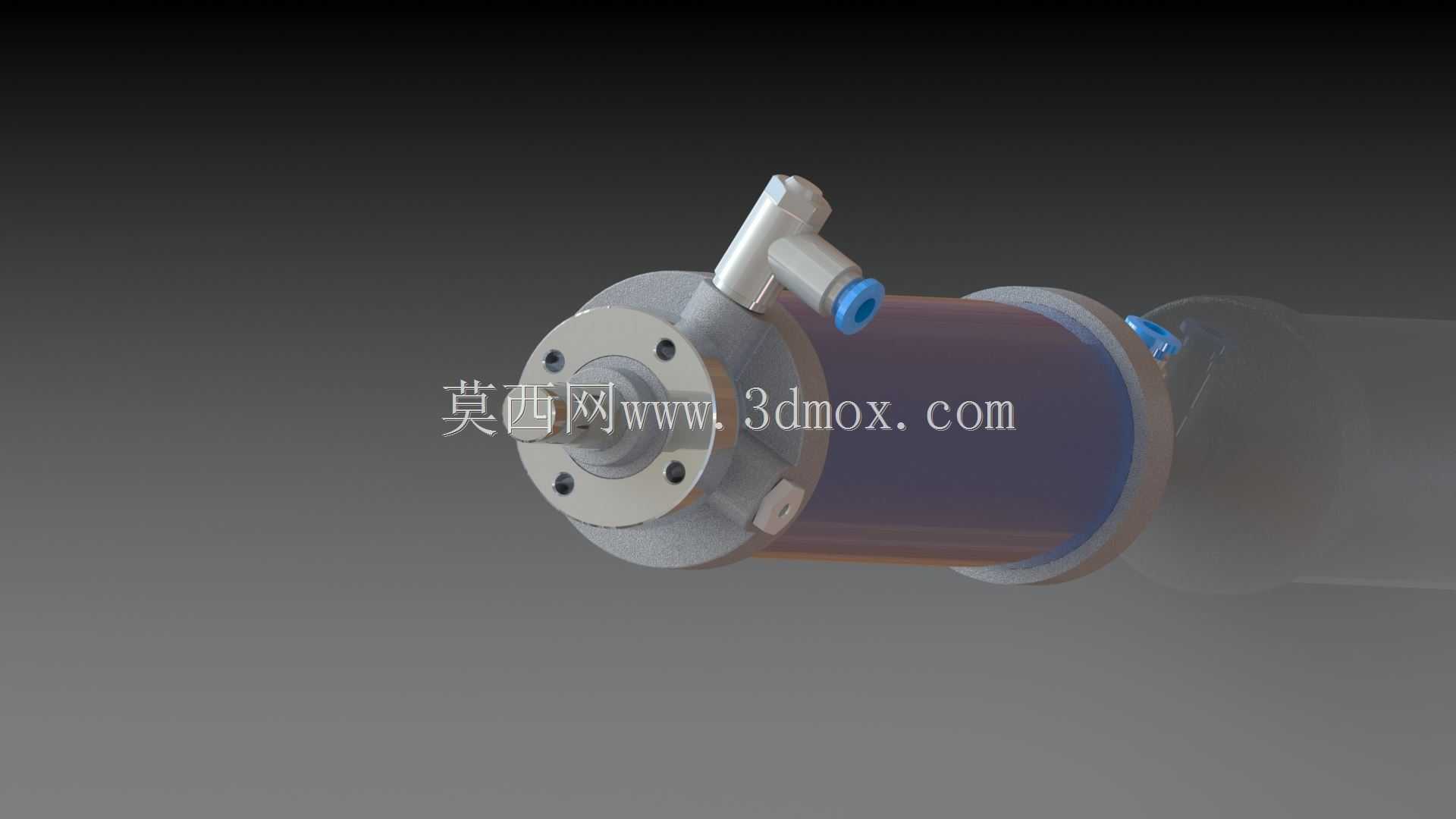

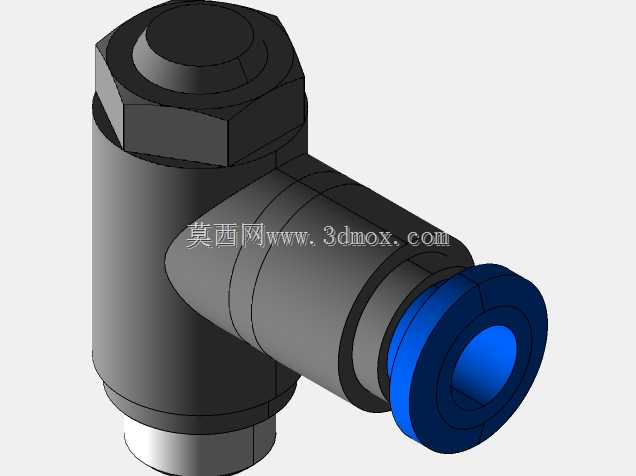

这款气动执行元件采用50mm规格缸径设计，主体缸筒做红色阳极氧化表面处理，上下端盖通过法兰结构与缸筒锁合，上端输出轴配套圆形安装法兰，可直接固定在设备安装面板上，无需额外制作转接支架，适配自动化生产线、工装夹具、轻工包装设备等需要直线往复驱动力的工位。上下端部分别设置侧接式快插气口，气口采用标准快插接头规格，可直接对接常用外径的气动软管，气路布局避开上端安装面与下端输出侧，不会和设备周边的走线、其他结构件产生干涉，安装时无需额外调整气路走向。设计阶段优先考虑了紧凑安装需求，整体径向尺寸控制在缸径的1.4倍范围内，轴向总长度在同行程规格的气缸中属于偏短的范畴，适合安装空间局促的设备内部工位，比如多工位转盘的夹具驱动、小型压装机构的动力输出端。输出轴采用金属材质加工，表面做硬化处理，降低长期往复运动带来的磨损，轴端预留标准外螺纹，可直接连接夹具压头、推块等执行端配件，无需额外加工连接结构。端盖与缸筒之间采用静密封结构，运动部件搭配耐磨导向环与动密封件，可在常规0.1-0.8MPa的工厂压缩空气压力下稳定工作，输出推力满足大部分轻载驱动场景的需求。上下气口的位置设计兼顾了正反向进气的走管便利性，不管是从设备左侧还是右侧排布气管，都能找到合适的接气角度，不会出现气管过度弯折影响气流通畅的问题。上端安装法兰的螺栓孔采用均匀圆周排布，适配常规的安装孔位标准，选型时只要匹配安装面的孔距尺寸，就能直接替换同规格的其他气动执行元件，减少设备改造的设计工作量。缸体外部没有多余的凸起结构，日常维护时擦拭清理表面灰尘、油污十分方便，密封件更换也无需完全拆解整个元件，拆开端盖即可更换易损密封件，降低后期维护的时间成本。
