实验室材料力学性能测试用万能试验机结构

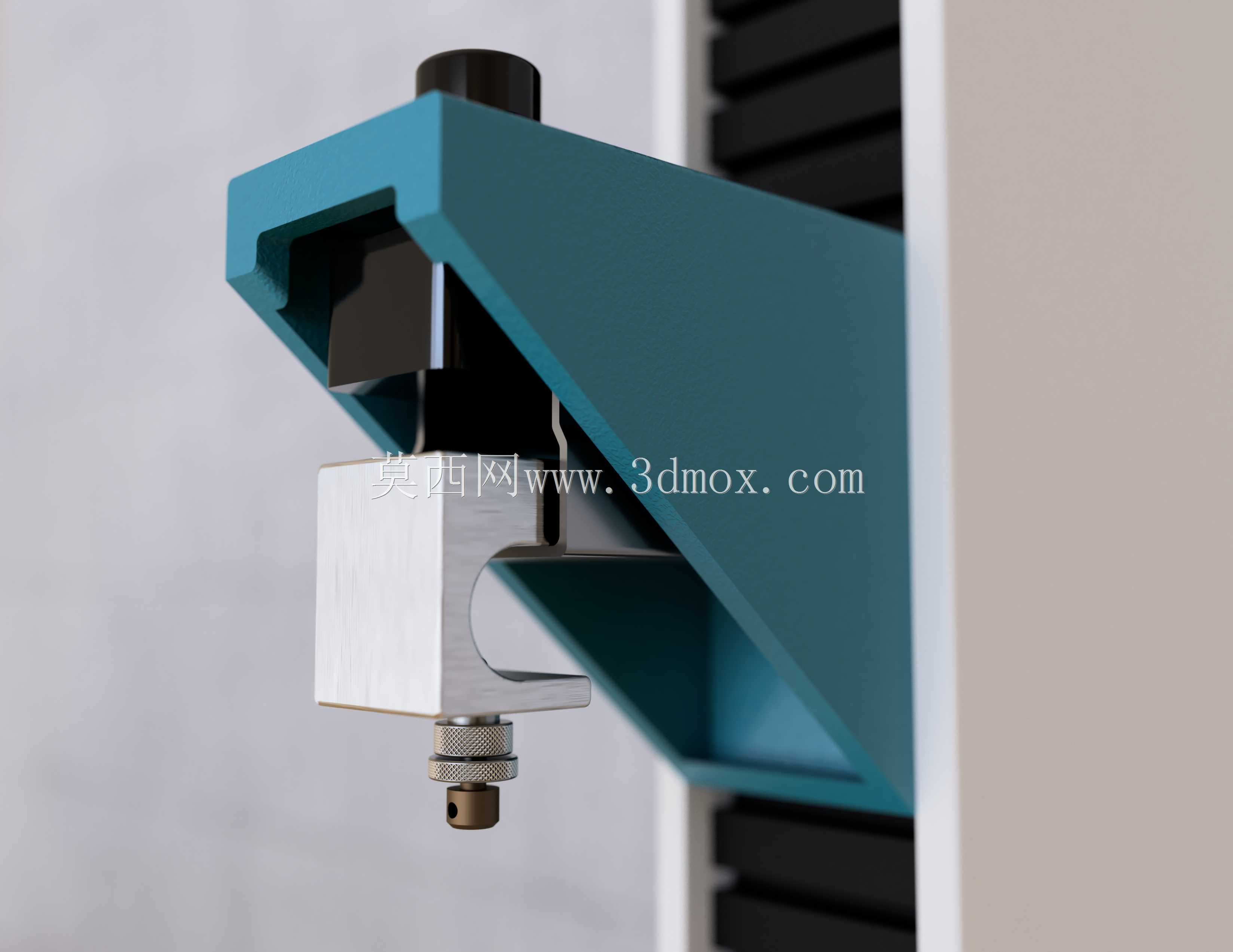

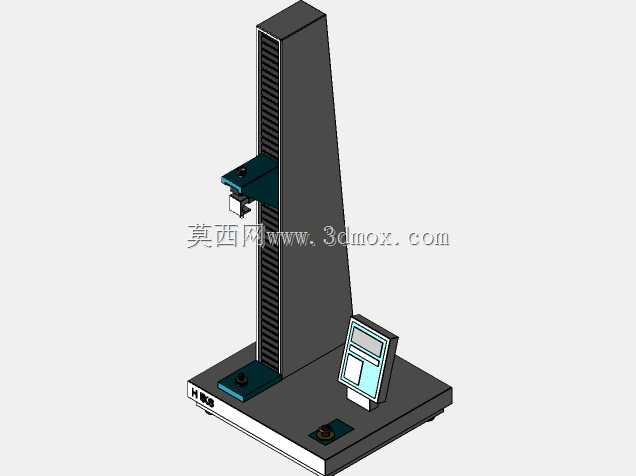

在材料力学性能检测领域，这类试验设备是实验室、质检环节的核心工装载体，日常承担金属、非金属、复合材料的静态力学性能验证工作，从原材料入厂复检到成品件的力学合规性判定，都需要依托这类设备完成标准化测试流程。从结构设计逻辑来看，该设备采用立式框架布局，上下同轴布置装夹工位，上夹头连接加载驱动单元，下夹头固定在底座工作台面，整体安装边界需要预留操作维护空间，正面操作区要留出试样装夹的操作距离，后侧要预留动力单元、传感模块的检修通道，设备底座需要匹配实验室地面的水平度要求，避免加载过程中出现同轴度偏差影响测试数据准确性。设备的核心功能覆盖拉伸、压缩、弯曲、剪切等常见力学测试场景，不同测试工况只需要更换对应夹具即可完成切换，拉伸测试时搭配楔形夹具适配不同厚度的板材、棒材试样，压缩测试时更换平压头即可完成块体材料的抗压强度检测，弯曲测试则搭配三点弯曲支座完成试样的抗折性能验证。设计过程中优先保证加载轴线的同轴度，框架主体采用高刚性型材焊接后去应力处理，避免大载荷加载下出现框架形变导致数据偏移，加载传动单元采用伺服驱动配合精密丝杠，保证加载速率的平稳可控，力值传感模块布置在移动夹头与驱动单元的连接位置，直接采集加载端的实时力值，减少传动环节的力值损耗带来的测量误差。从安装适配角度，设备整体高度需要匹配实验室常规吊顶高度，底座的固定螺栓孔位按照通用实验室地基预留尺寸设计，不需要额外做特殊地基处理即可完成安装固定，操作面板布置在设备正面右侧工位，符合操作人员站立操作的人机工程学高度，减少长时间操作的疲劳感。夹头的移动行程覆盖常规测试试样的长度范围，既可以满足标准哑铃状拉伸试样的装夹行程需求，也能适配一定长度的成品构件测试，夹头的夹紧力采用液压辅助驱动，避免大载荷拉伸过程中出现试样打滑的问题，同时夹紧力可根据试样材质调整，防止软质试样被夹头压溃影响测试有效性。设备的防护结构采用透明防护板布置在测试区正面，既可以观察试样测试过程中的形变状态，也能防止试样断裂时碎屑飞溅伤人，防护板的开合与设备加载回路做联锁设计，防护板未完全闭合时设备无法启动加载程序，从结构层面规避操作安全风险。
