T型轨道工作台滑动材料夹持机构

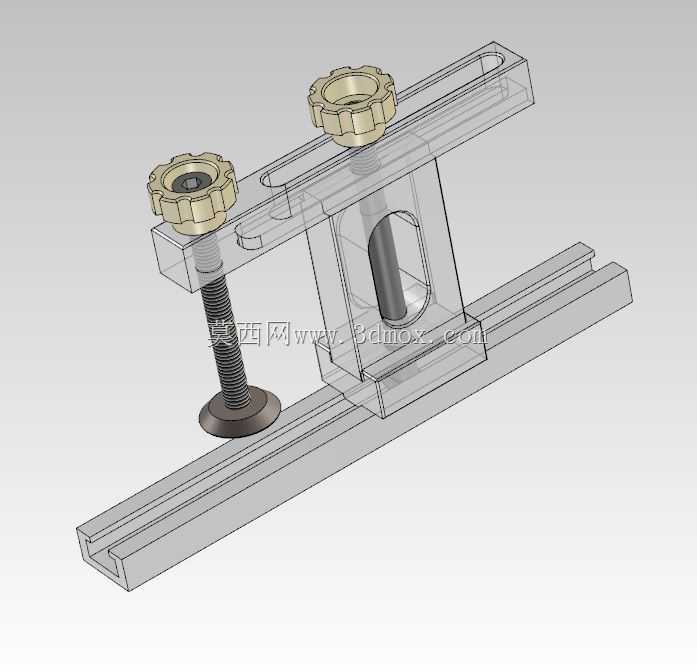

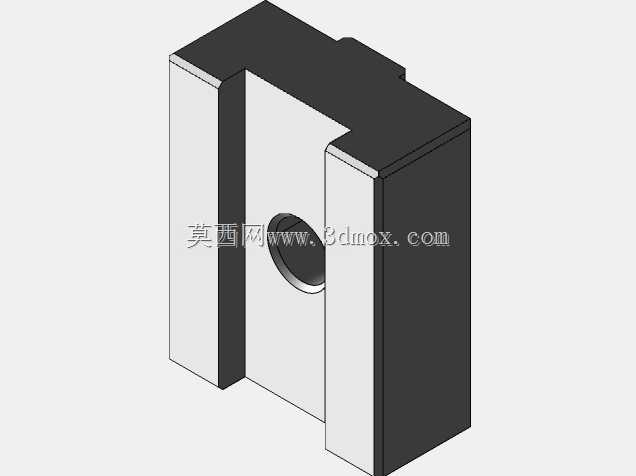

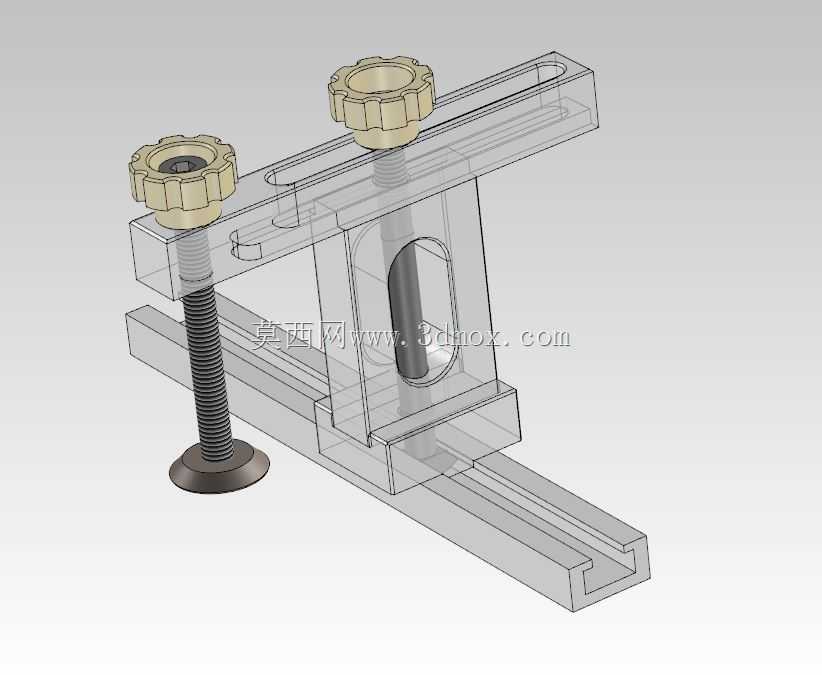

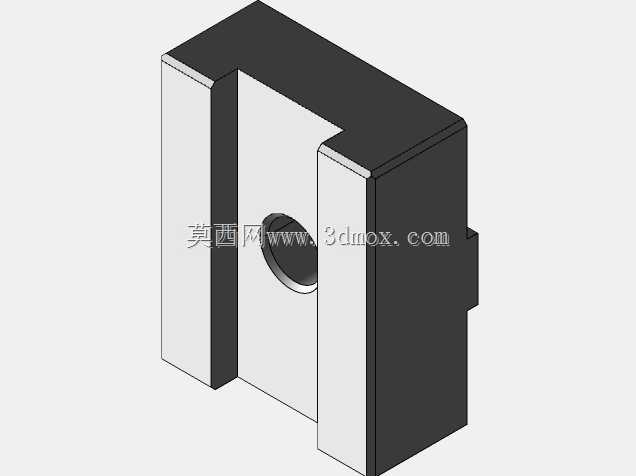

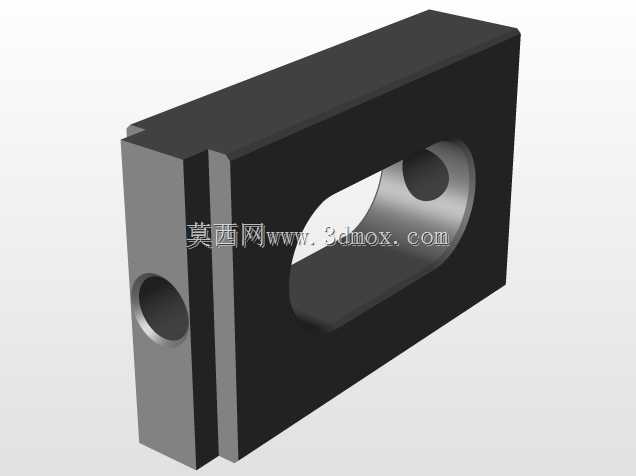

这套滑动夹持机构主要适配T型槽轨道类工作台，在机加工工位、小型装配流水线、工装检测平台上都有广泛应用，核心作用是在轨道行程范围内任意位置锁定待加工或待装配的工件，替代传统固定式压板，省去反复拆装螺栓调整装夹位置的繁琐步骤。从结构设计来看，整体采用跨骑式安装逻辑，下方的滑块基座完全贴合T型轨道的截面轮廓，基座两侧做了与轨道槽匹配的限位凸缘，安装时可从轨道端部直接滑入，无需拆解轨道就能完成装配，适配市面上多数标准宽度的工业铝型材T型槽或铸铁工作台T型槽，安装时仅需保证轨道安装面平面度公差在0.1mm/米范围内，即可保证滑块滑动顺畅无卡滞。上方的夹持横梁采用透明化的三维展示逻辑呈现内部结构，实际生产中横梁多采用45号钢调质处理或6061铝合金硬质氧化处理，兼顾结构强度与轻量化需求，横梁上开设的长条形通槽用于调整两个锁紧旋钮的间距，可适配不同宽度的工件装夹需求，两个带滚花的锁紧旋钮下方连接梯形传动螺杆，螺杆底端采用平垫式压头，旋转旋钮时螺杆向下进给，压头直接抵在工件表面完成锁紧，梯形螺杆具备自锁特性，即便受加工振动影响也不会出现松脱问题。中间的竖向连接座是连接下方滑动基座与上方夹持横梁的核心承载件，连接座上开设的腰型孔可调整夹持横梁的整体高度，适配不同厚度的工件装夹，连接座与滑动基座之间采用间隙配合设计，滑动阻力控制在15N以内，操作人员可单手推动整个夹持机构在轨道上移动，调整到位后，连接座侧面的锁紧件可将整个机构锁定在轨道当前位置，避免装夹后出现位置偏移。在实际使用场景中，这类夹持机构常成对布置在工作台轨道上，分别抵住工件的两个侧边完成定位，相比传统台虎钳，它不受钳口开度限制，可装夹尺寸跨度更大的异形工件，同时可根据工位需求沿轨道任意排布装夹点，在小型零件焊接、电路板测试工装、木工简易加工工位上都能灵活适配。设计过程中重点控制了滑动配合面的粗糙度，基座与轨道接触的面粗糙度要求达到Ra1.6，减少滑动磨损，延长机构使用寿命，螺杆与横梁的螺纹配合处添加了润滑脂槽，长期使用无需频繁加注润滑脂也能保证旋钮旋转顺畅。整个机构的安装边界完全围绕标准T型轨道的尺寸设计，无需对现有工作台做二次改造即可直接加装，对于需要频繁调整工件装夹位置的小批量多品种加工场景，能大幅缩短装夹辅助时间，提升工位作业效率。
