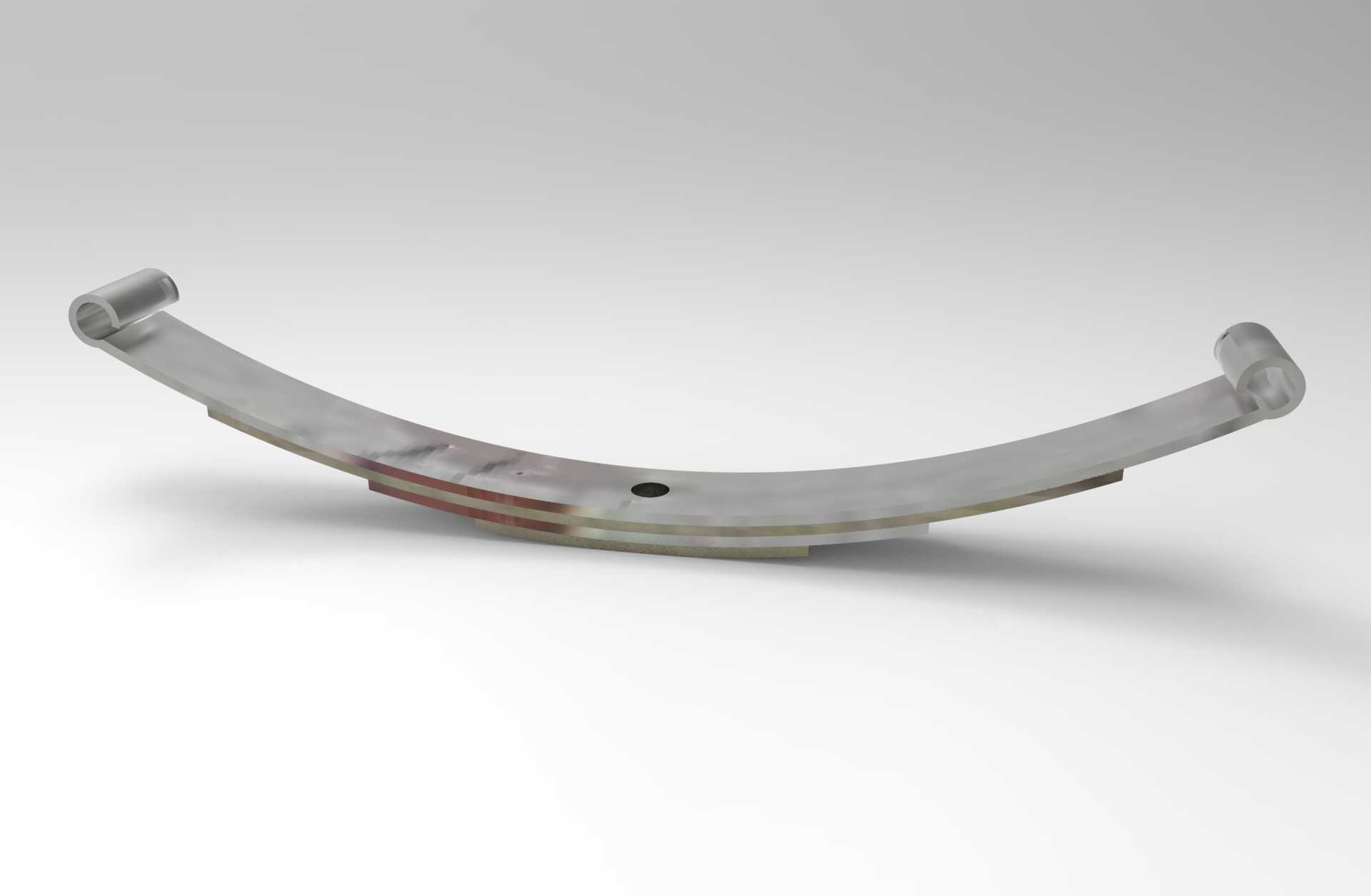

在商用车及部分硬派越野乘用车的底盘悬架系统中,钢板弹簧始终是承担承重与缓冲功能的核心弹性元件,本次设计的多片叠合式板簧,主要面向非独立悬架的载重工况,适配轻卡、微卡以及低速工程作业车辆的后轴装配需求。从实际装车场景来看,这类板簧通常布置在车架纵梁下方,两端分别通过卷耳结构与车架吊耳铰接,中部通过U型螺栓紧固在驱动桥的桥壳上,当车辆行驶在颠簸路面时,车轮受到的地面冲击会通过桥壳传递到板簧组,依靠各片钢板之间的摩擦形变以及板簧整体的弯曲弹性变形,吸收路面冲击能量,既能够保证车轮与地面的有效贴合,也能避免冲击直接传递到车架与货厢,减少运载货物的磕碰损伤,同时提升驾乘过程的平顺性。

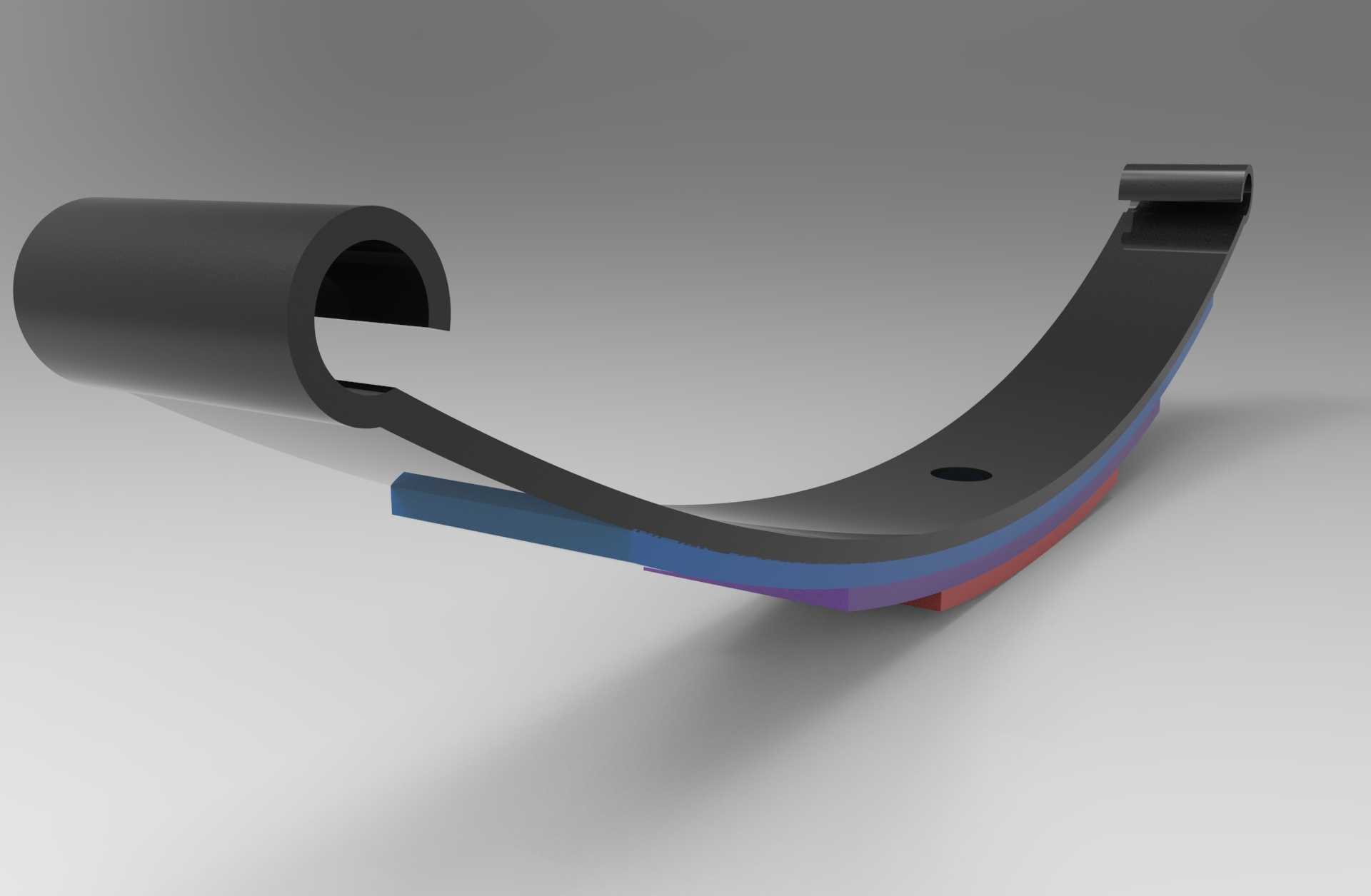

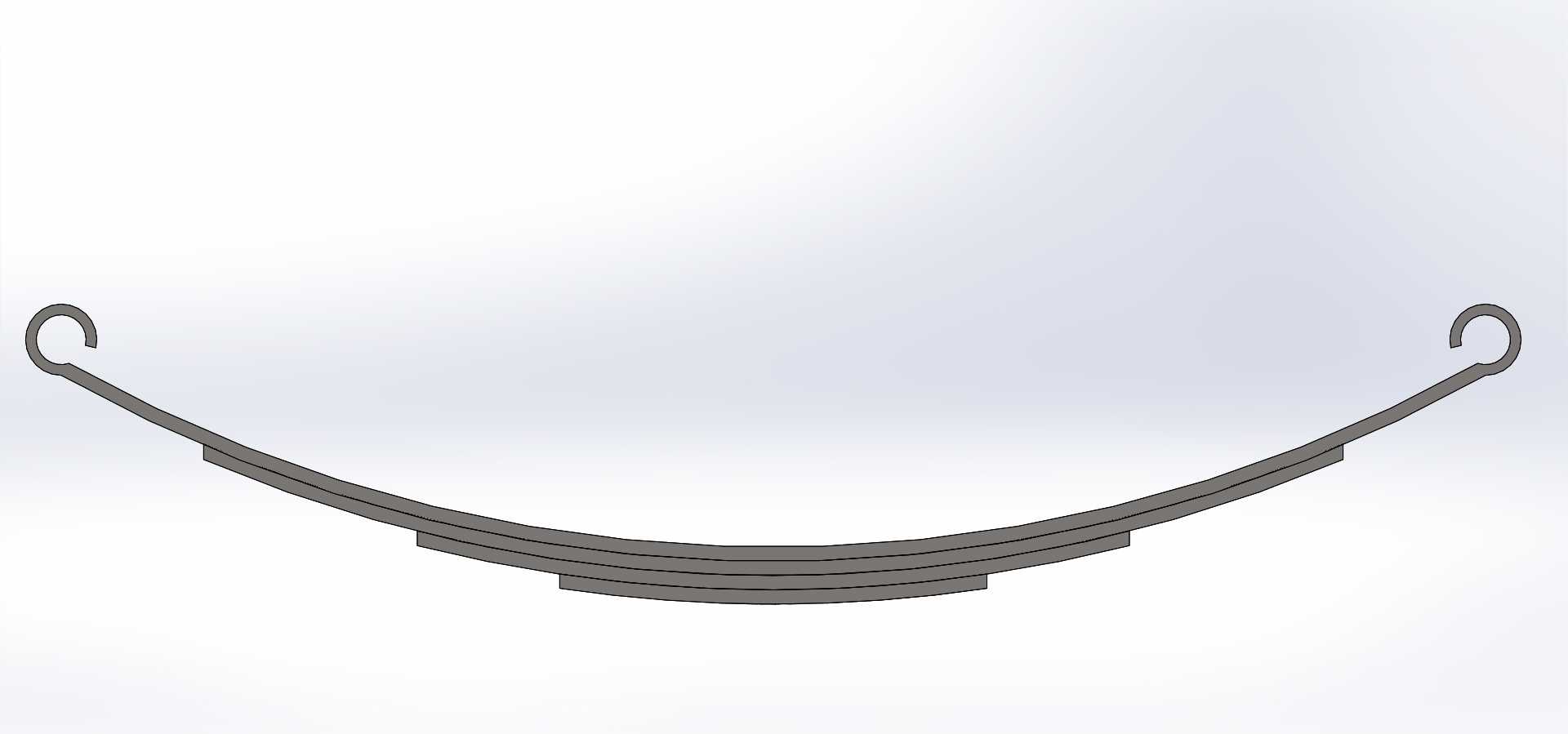

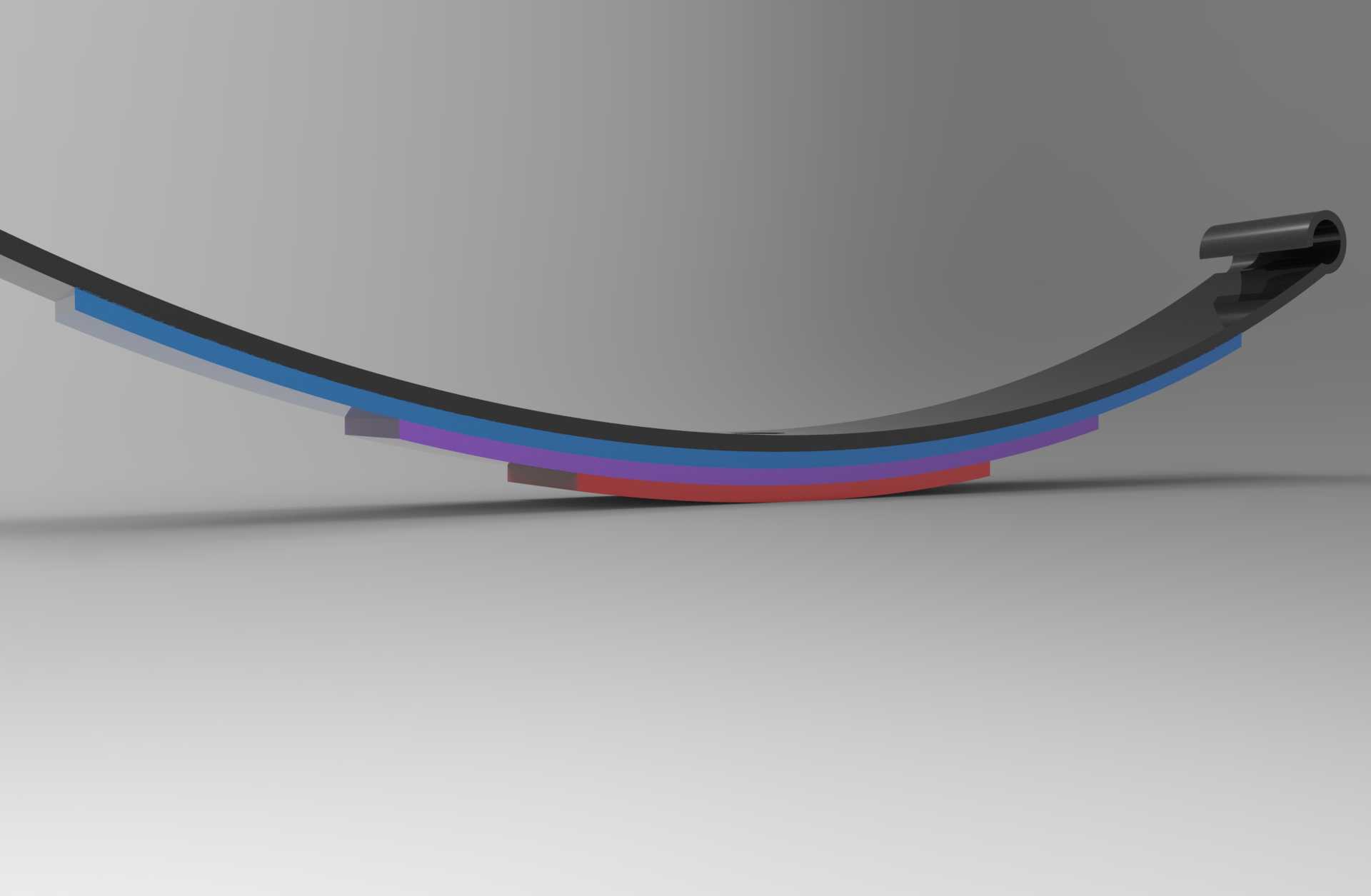

设计过程中首先要明确安装边界的约束条件,板簧总成的伸直总长度需要匹配对应车型的悬架轴距,两端卷耳的内径尺寸要适配标准的钢板弹簧销直径,保证铰接部位转动顺畅无卡滞,同时卷耳部位做了加强卷边处理,避免长期交变载荷下出现卷耳开裂的失效问题。中部的中心螺栓孔位置需要严格对齐桥壳上的定位凸台,保证装配时板簧组不会出现横向窜动,各片钢板的长度从最靠近桥壳的主片到最下方的副片依次递减,每片钢板的曲率半径在自由状态下做了差异化设计,保证装配后各片之间能够均匀贴合,避免出现局部应力集中的问题。主片两端的卷耳结构采用了全包式卷制工艺,卷耳内部预留了润滑脂存储间隙,可配合黄油嘴定期加注润滑脂,降低销孔与弹簧销之间的磨损,延长部件的维护周期。
从功能特性上看,这款多片式板簧的刚度设计匹配了对应车型的额定载重,在空载状态下主要依靠主片的弹性形变提供缓冲刚度,保证空载行驶时的减震效果不会过硬,当载重逐渐增加时,下方的各片副片会依次参与受力,整体刚度随载荷增大呈现非线性提升的特性,既避免重载时板簧形变过大撞击缓冲块,也能保证重载状态下车辆的行驶稳定性。各片钢板的接触面在设计时预留了微小的粗糙度要求,实际装车后片与片之间的干摩擦能够快速衰减振动能量,避免车辆经过颠簸后出现长时间的余振,这也是钢板弹簧相比螺旋弹簧在载重车型上更具适配性的核心特点。
设计时还需要考虑实际使用中的失效风险,板簧的片端做了逐片倒角处理,避免片端的尖锐棱边在形变过程中划伤相邻片的表面,造成应力集中源引发断裂;每片钢板的弧高公差控制在极小的范围内,保证装配后各片的预紧力分布均匀,不会出现某一片单独受力过大提前疲劳损坏的问题。安装尺寸方面,板簧总成的夹紧厚度适配常规规格的U型螺栓跨距,不需要对桥壳的安装位做额外修改即可直接替换同规格的原厂配件,两端卷耳的中心距在额定载荷下的形变量经过校核,保证车辆在满载跳动时,板簧的伸缩量不会拉扯制动管路以及传动轴的连接位置,避免出现运动干涉。
在实际选型匹配时,需要根据车辆的额定轴载、悬架动行程、车架安装孔位的间距来确认板簧的具体参数,这款板簧的结构设计完全遵循传统钢板弹簧的成熟受力逻辑,在细节上优化了片间贴合状态与卷耳强度,既能够满足常规公路运输车辆的使用需求,也可适配部分非道路作业车辆的低速重载工况,在长期交变载荷下能够保持稳定的弹性性能,减少底盘悬架的故障概率。建模过程中对每片钢板的曲面曲率做了连续化处理,片与片之间的装配间隙完全模拟实际装车状态,不存在干涉穿模的问题,可直接用于底盘悬架的装配干涉校核、运动仿真分析,也可作为同类板簧改型设计的基础参考模型,帮助结构设计人员快速完成悬架系统的布局验证,减少重复建模的工作量。
