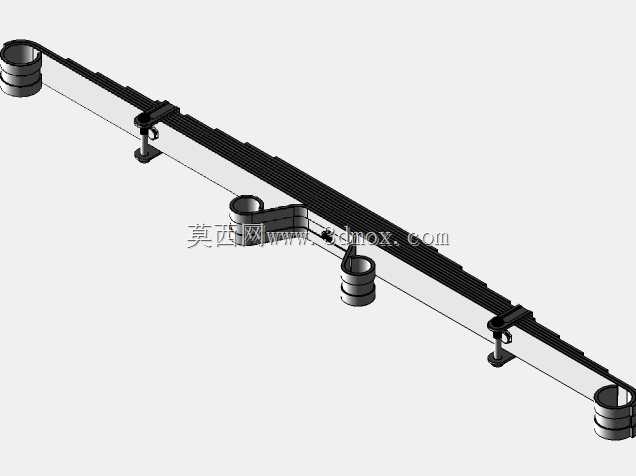

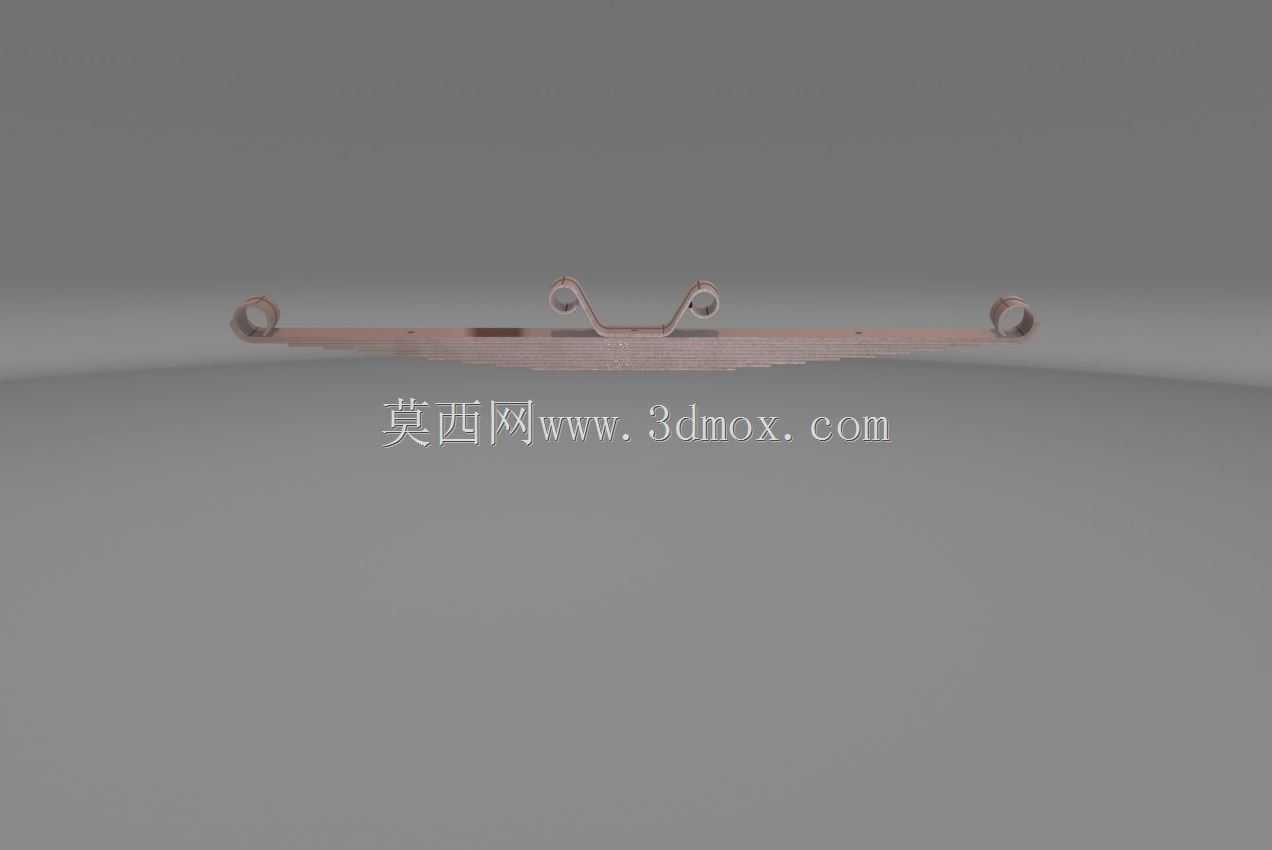

商用车悬架用眼装式钢板弹簧结构

做重卡、轻客这类商用车底盘悬架设计的工程师，对眼装式钢板弹簧不会陌生，这类弹性元件是商用车非独立悬架里应用占比最高的部件之一，区别于普通平端钢板弹簧，两端卷耳式的眼装结构是它最核心的识别特征。从实际装车场景来看，这类钢板弹簧主要承担两个核心作用，一是把车架与车桥做弹性连接，缓冲路面传递上来的颠簸冲击，二是传递各个方向的力与力矩，保证车轮定位参数在合理范围内波动，避免行驶过程中出现跑偏、轮胎异常磨损的问题。

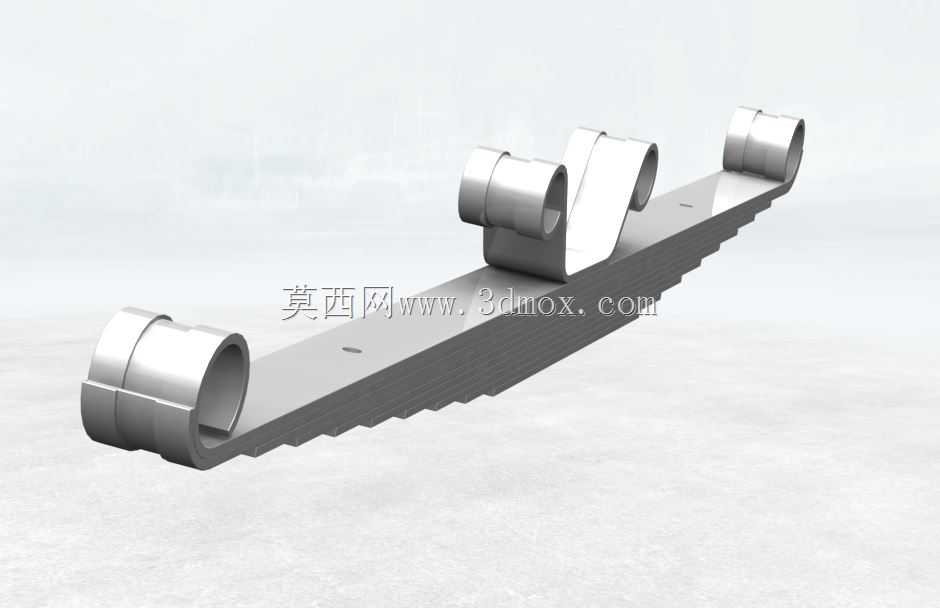

设计这类钢板弹簧的时候，首先要明确安装边界：两端卷耳的内径尺寸要匹配悬架销的直径，卷耳中心距要和车架上的吊耳、固定支架安装孔位完全对应，避免装车时出现干涉；板簧的总成弧高要匹配整车空载、满载的姿态要求，弧高过大容易导致空载时车身姿态过高，高速行驶稳定性下降，弧高过小则会导致满载时板簧反弓，失去缓冲能力甚至出现板片断裂的风险。板片的叠层设计不是简单的钢板堆叠，每一片板簧的曲率、长度都要经过刚度匹配计算，最长的主板两端做卷耳处理，卷耳内部通常会加装衬套，减少行驶过程中销与卷耳的磨损，同时过滤部分高频振动；从主板往下的各层板片长度逐层递减，端部做切角处理，避免应力集中导致板片断裂，相邻板片之间会预留微小的间隙，减少片间摩擦带来的异响，同时保证刚度变化的线性度。

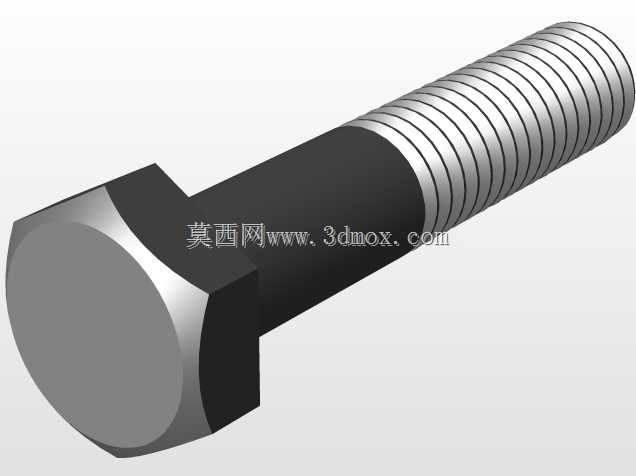

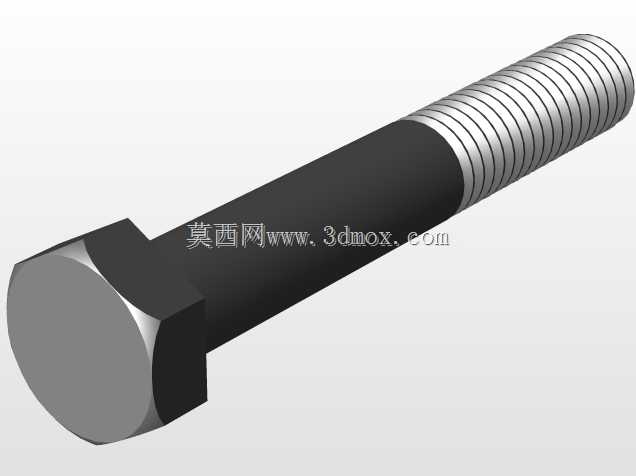

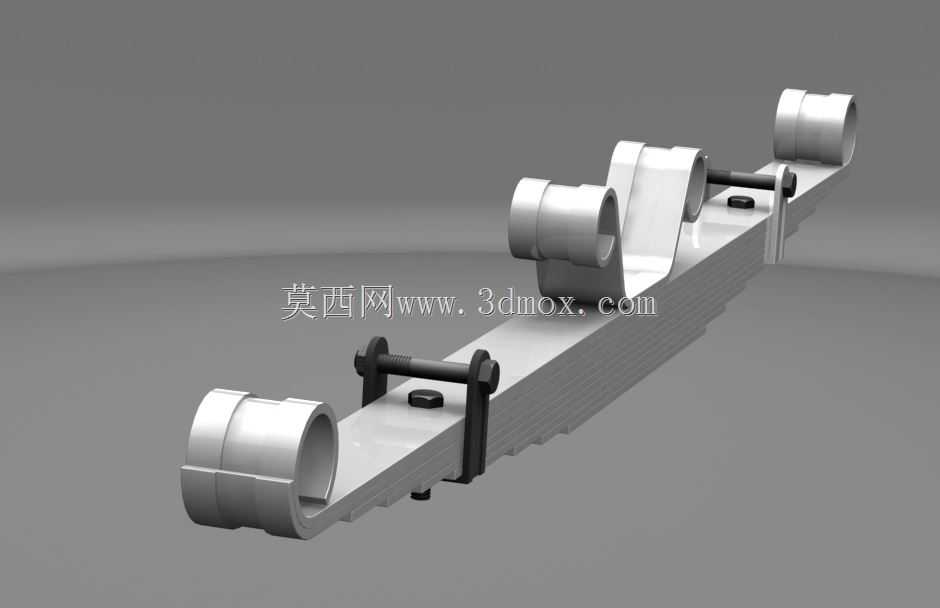

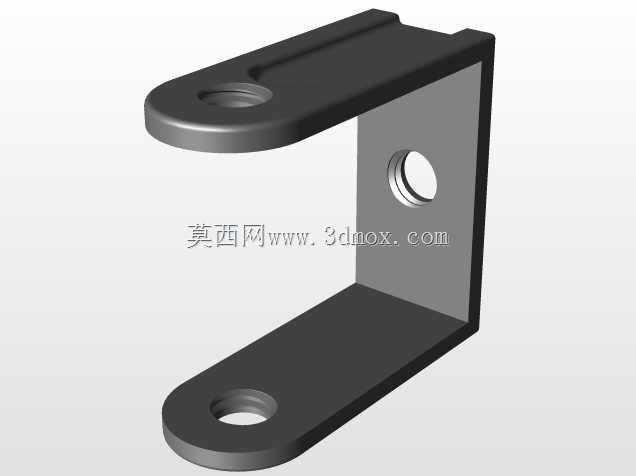

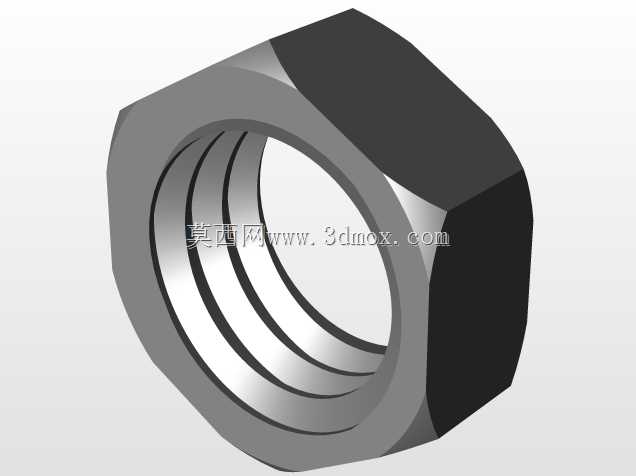

U型螺栓的安装位置要对应车桥的安装座，两个U型螺栓的中心距要和车桥座的定位凸台匹配，拧紧后要保证板簧总成与车桥完全贴合，不能出现局部间隙，否则行驶过程中螺栓容易松动，甚至导致板簧错位。这类眼装式钢板弹簧的刚度特性是非线性的，空载时刚度较低，能保证乘坐舒适性，满载时随着板片逐步贴合，刚度逐渐升高，能承受更大的载荷，非常适合载荷波动较大的货运车辆、客运中巴这类车型。建模的时候要注意还原每一片板簧的曲率变化，卷耳处的圆角过渡要符合实际加工工艺，不能出现直角锐边，U型螺栓、锁紧螺母的细节也要还原到位，方便后续做悬架运动仿真、干涉检查的时候，能准确模拟实际装车的运动状态，避免设计阶段出现安装干涉的问题。
