电动拖车配套起重绞车结构设计

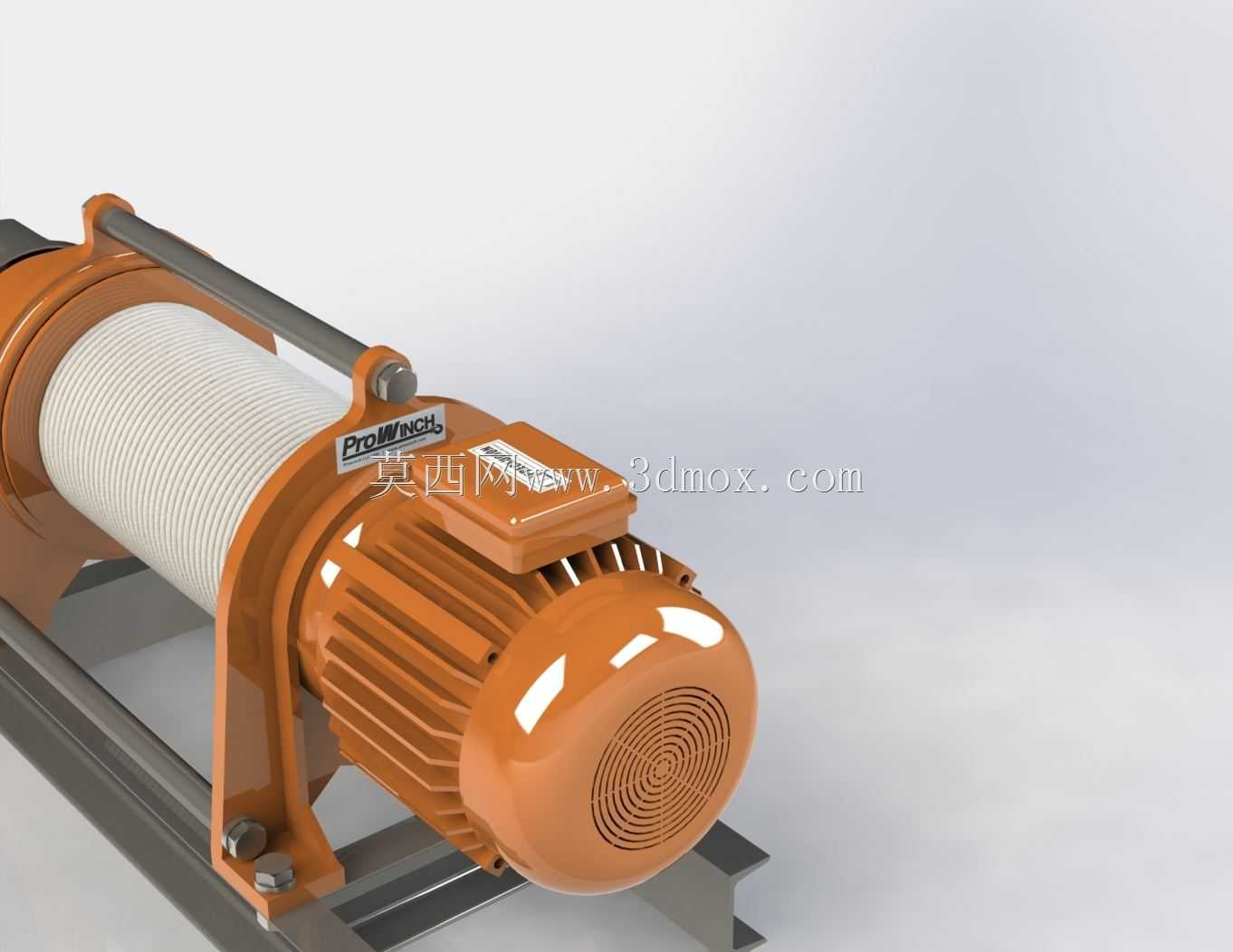

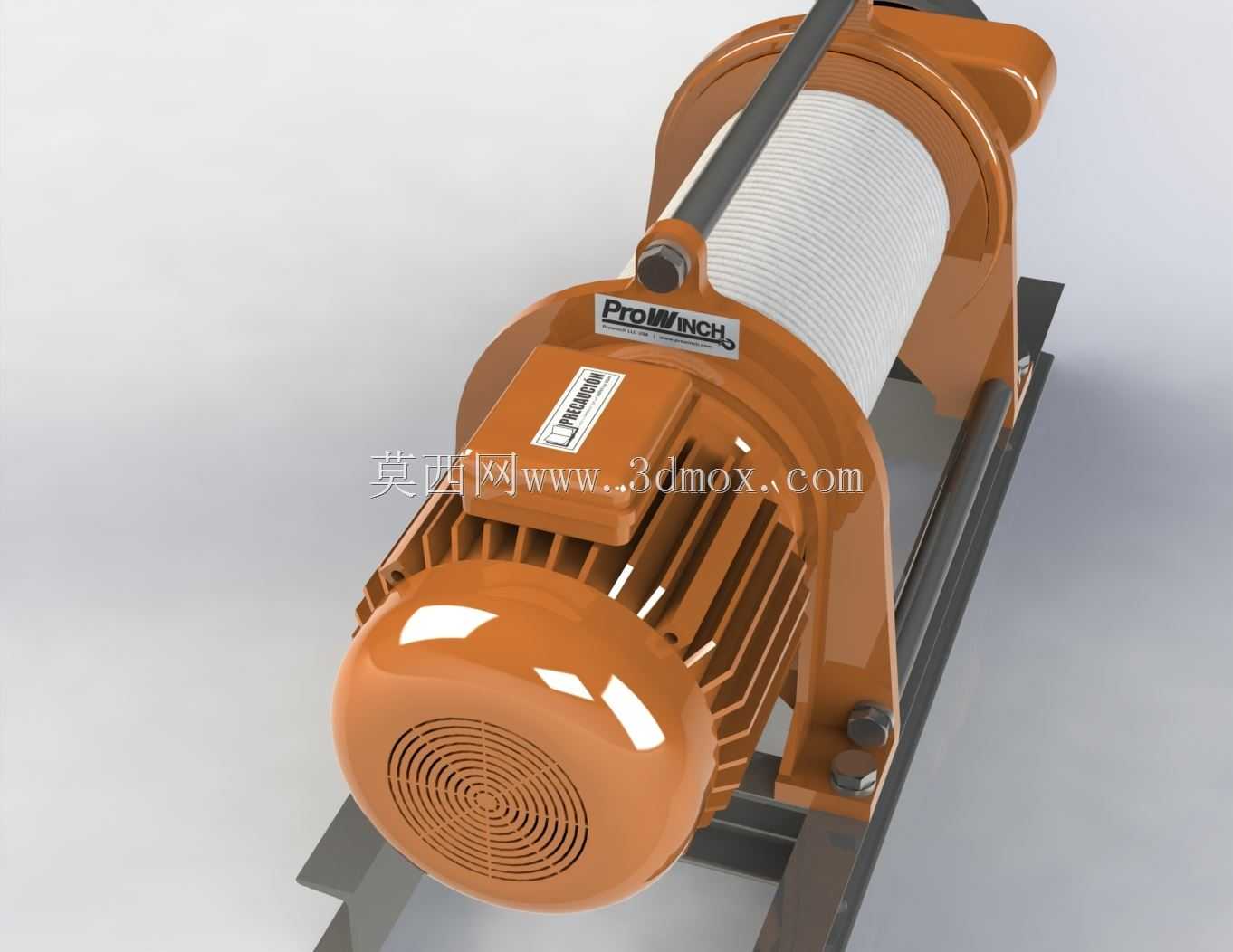

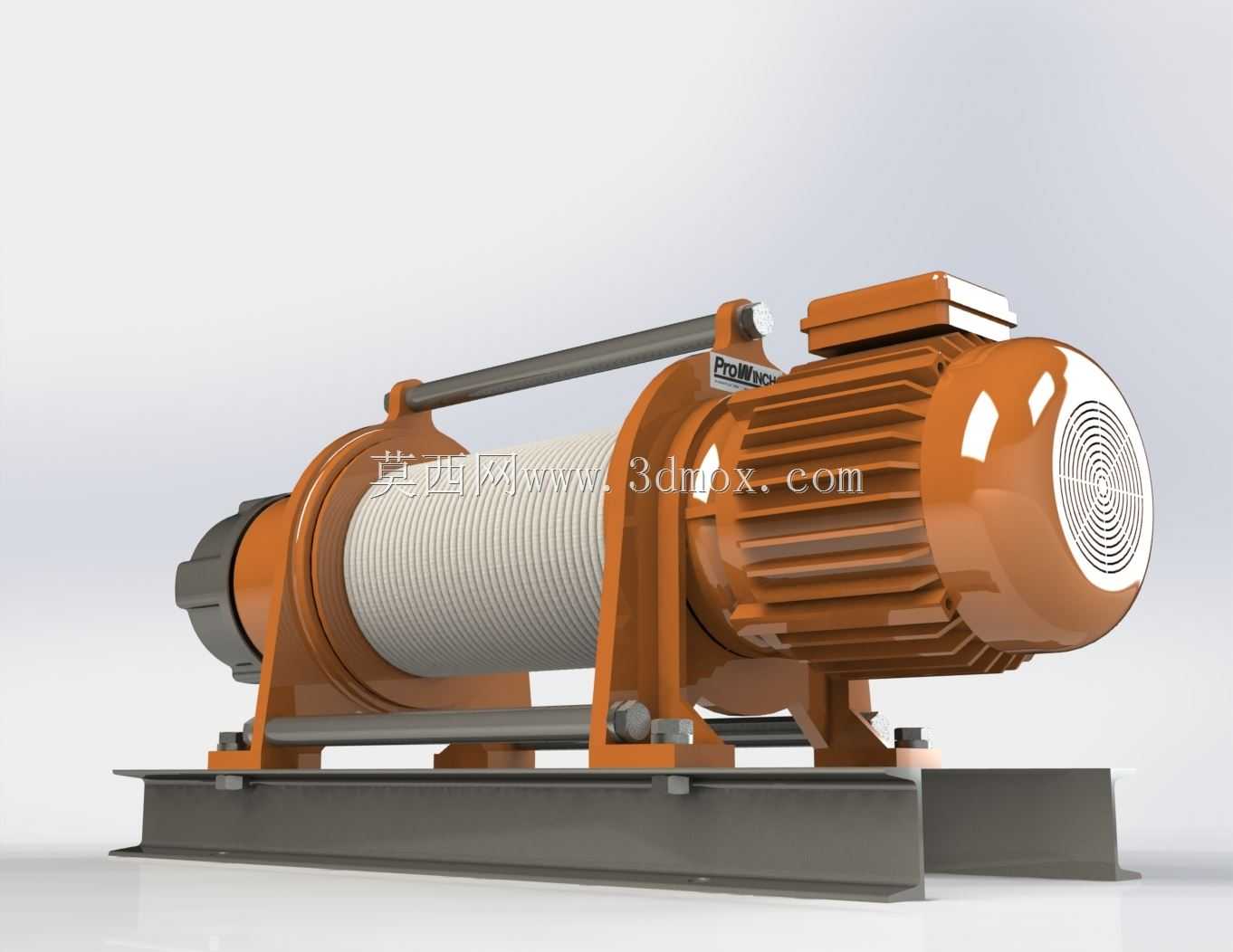

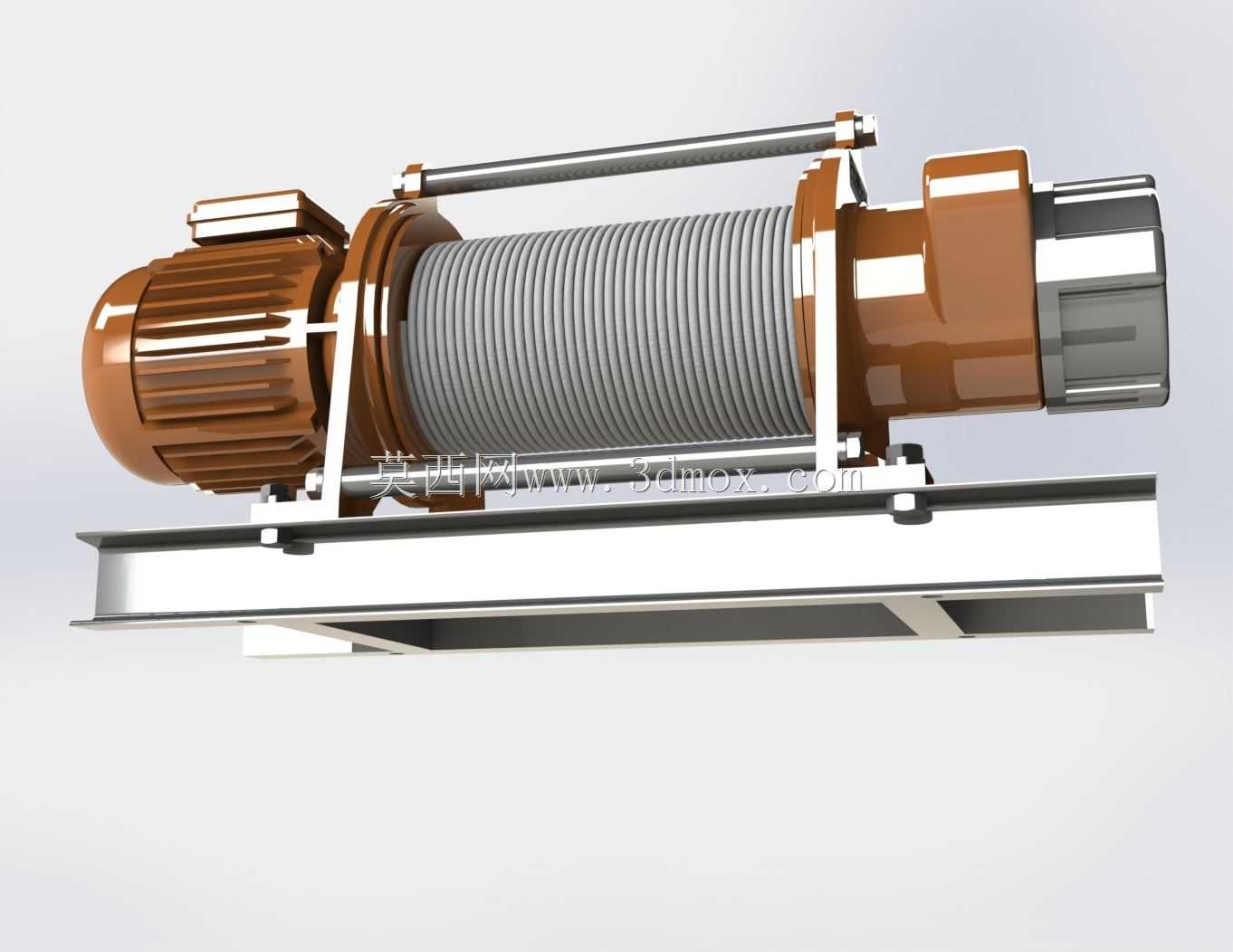

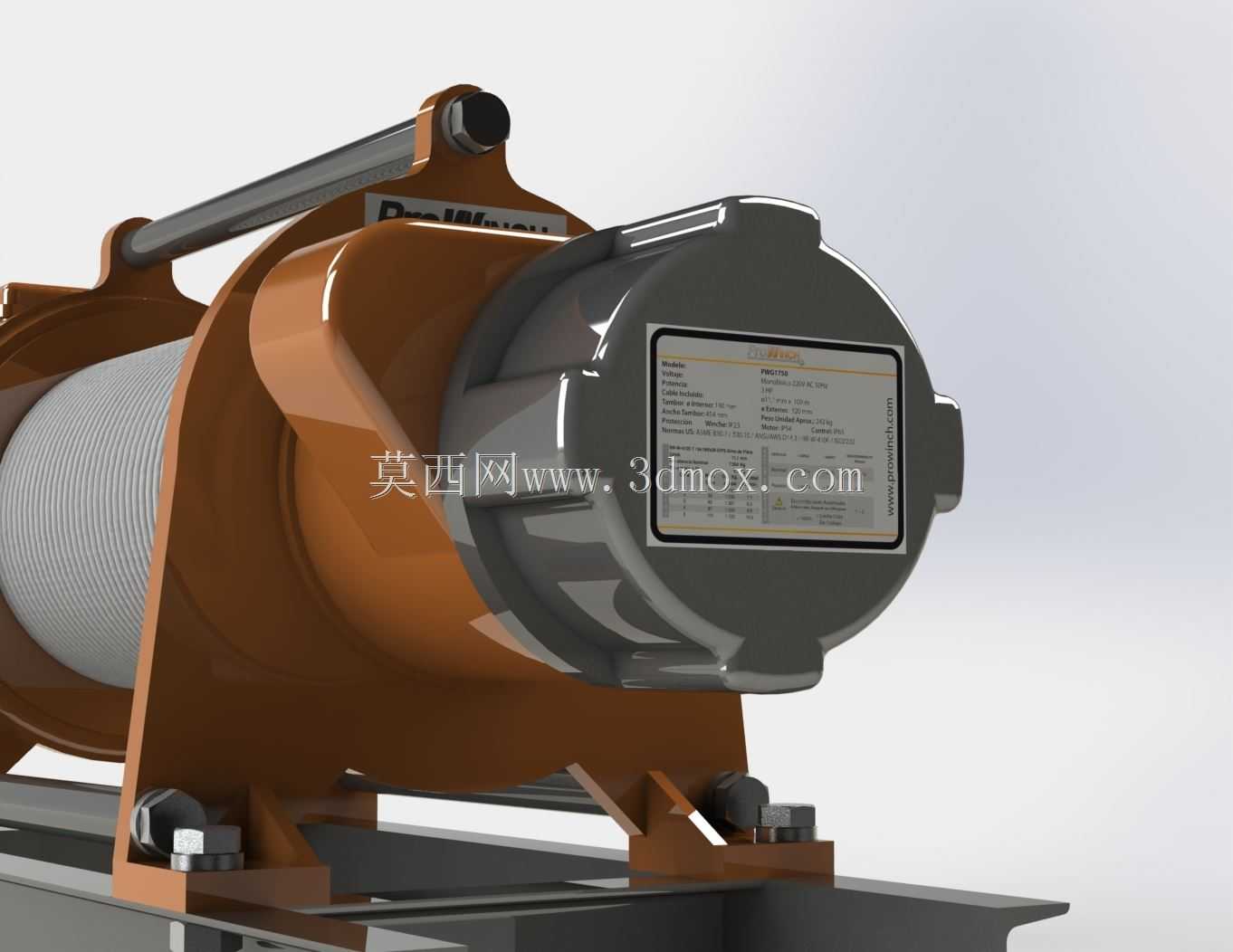

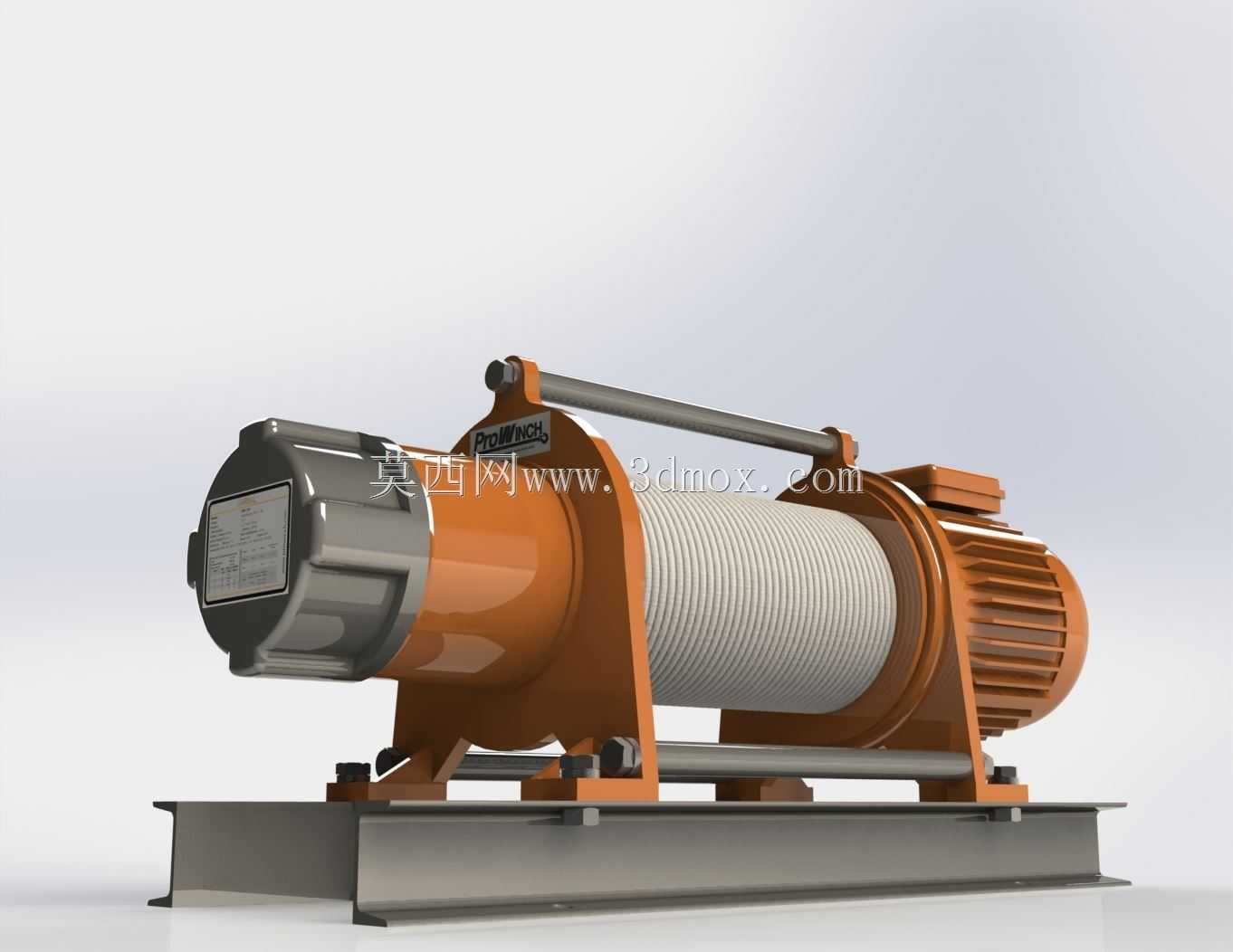

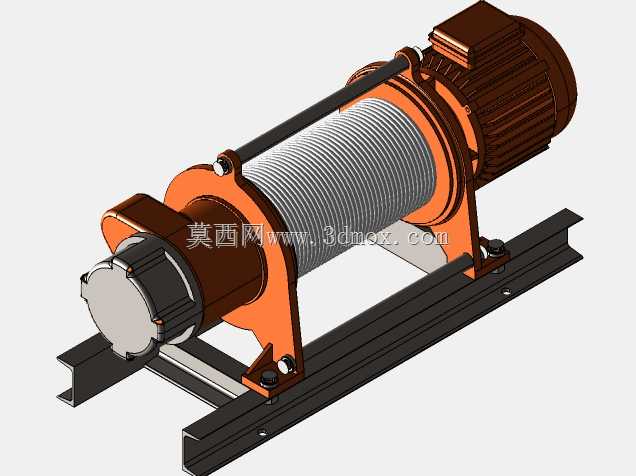

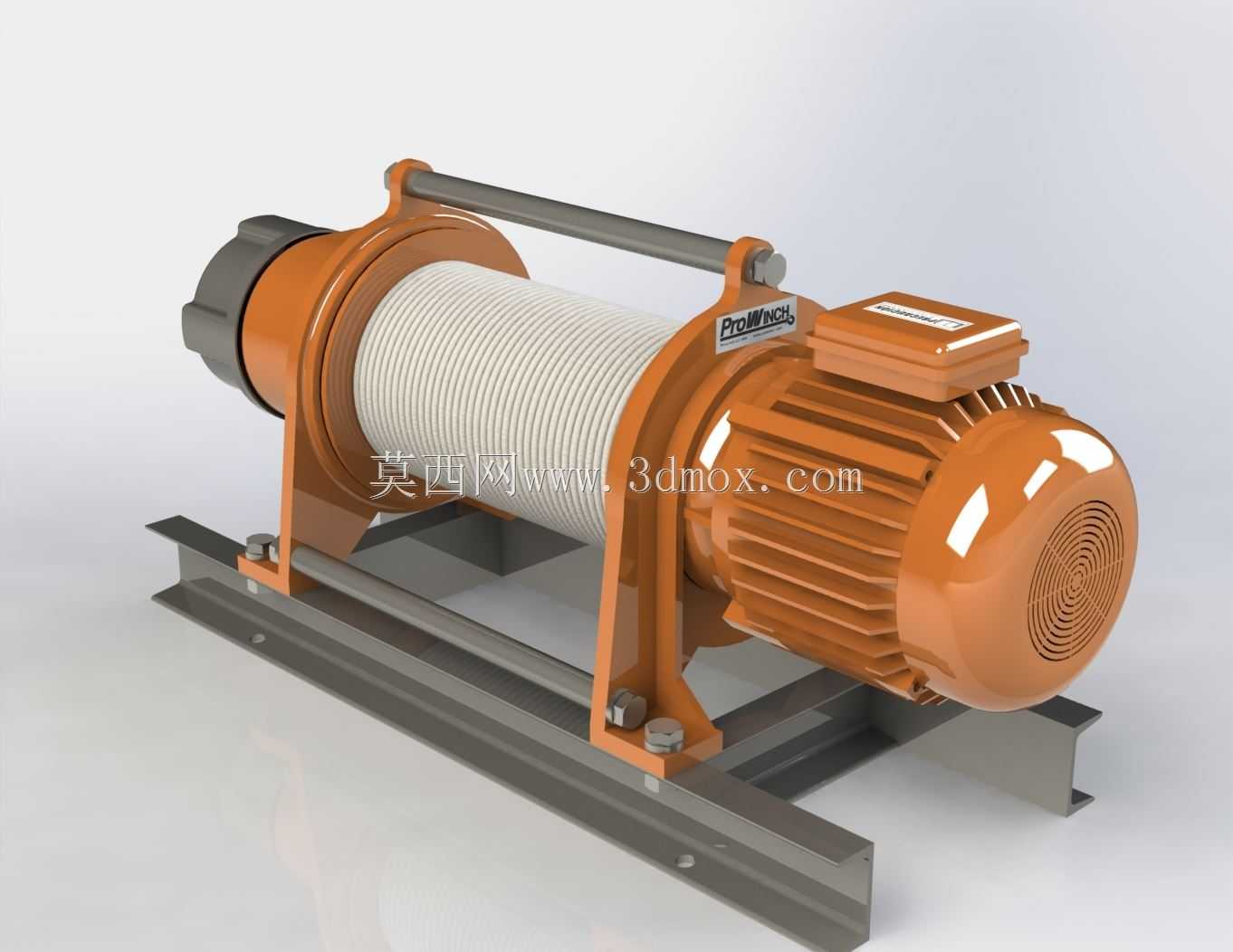

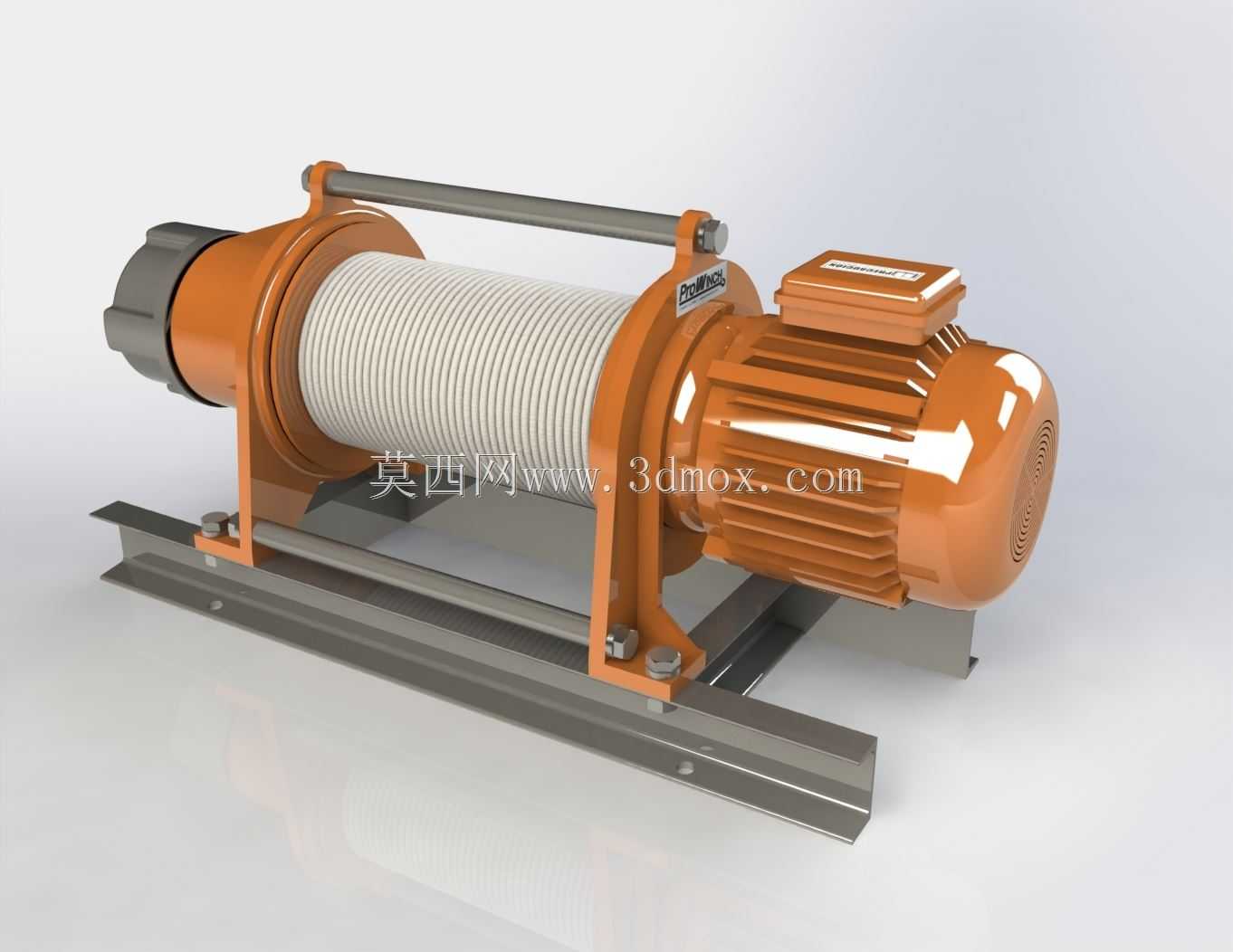

在厂区重型物料转运、野外施工设备移位、仓储重型货位调整这类场景里，单靠拖车的牵引能力往往没法完成重物的装卸与短距离起吊对位，配套的起重绞车就是补足这部分功能的核心部件。这款配套拖车的电动起重绞车，自重控制在1750kg，刚好匹配轻型工业拖车的承载余量，不会超出拖车底盘的轴荷设计上限，安装时直接通过底部的连接法兰与拖车尾部的预留安装位固定，不需要额外改动拖车的原有车架结构，安装边界完全适配常规工业拖车的尾部安装空间，横向宽度不超出拖车两侧的外廓，纵向长度不会遮挡拖车的尾灯与转向标识，满足道路转运的外廓尺寸要求。从功能设计上看，这款绞车采用电动驱动形式，相比传统手动绞车，大幅降低了操作人员的劳动强度，在持续牵引起吊作业时能保持稳定的输出扭矩，不会因为人力疲劳导致作业中断或者重物下坠的风险。绞车的卷筒结构做了多层绳槽设计，能容纳足够长度的起重钢丝绳，满足常规3到5米范围内的重物起升与牵引需求，制动结构集成在卷筒侧边，断电时能自动锁止卷筒转动，避免重物溜钩，在斜坡面作业时也能保持稳定的锁止状态，适配野外不平整场地的作业需求。设计这款绞车的三维结构时，首先考虑的是与拖车的集成适配性，整体重心尽量靠近拖车的车架安装面，降低拖车尾部的下压力矩，避免拖车行驶时出现尾部翘头的问题。传动部分采用行星减速结构，在保证足够减速比输出大扭矩的同时，缩小了绞车整体的径向尺寸，不会因为体积过大影响拖车的离去角，保证拖车在非铺装路面行驶时不会剐蹭地面。外壳部分采用密封式设计，能阻挡野外作业时的灰尘、雨水侵入内部传动结构，减少日常维护的频次，接线端口做了防水接头处理，适配户外雨天的临时作业需求。在实际使用场景里，这款绞车既可以配合拖车完成重型设备的装卸货作业，比如将车间内的机床部件从地面牵引到拖车货台，也可以在拖车到达作业现场后，单独作为起重牵引设备，完成短距离的重物移位、设备对位作业，不需要额外搭配其他起重设备，大幅提升了单车作业的覆盖范围。结构建模时，所有连接螺栓的位置都做了对位预留，安装孔位与拖车尾部的安装孔完全匹配，用户拿到模型后可以直接提取安装尺寸，完成实际的改装匹配，不需要重新测绘调整孔位。钢丝绳的导出位置做了导向滚轮设计，避免钢丝绳在斜向牵引时与绞车外壳发生硬摩擦，延长钢丝绳的使用寿命，导向滚轮的轴承采用密封式结构，长期在多尘环境下使用也不会出现卡滞问题。
