25B号马丁链轮传动结构设计

在工业链传动系统的选型与设计环节，25B规格链轮是适配ANSI标准链条的核心传动部件，这类链轮广泛应用在轻工输送线、小型自动化装配设备、包装机械的动力传递单元中，承担着将电机输出的旋转扭矩通过链条啮合传递至执行端的作用，相比带传动，它不存在打滑风险，传动比精准，能在低速重载、多粉尘的车间工况下保持稳定的动力输出，不需要频繁调整张紧度就能维持较长的服役周期。

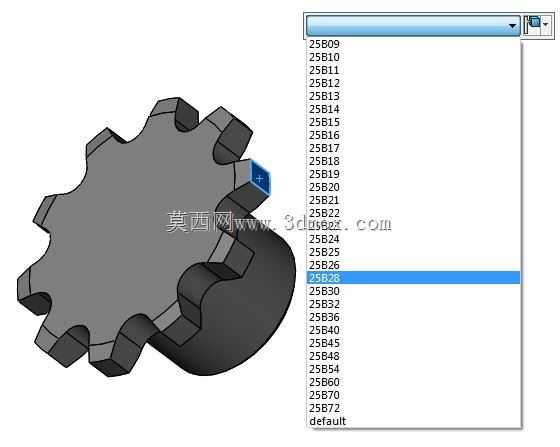

从实际应用场景来看，这类小规格链轮常搭配节距对应的25B滚子链条使用，可覆盖9齿到72齿的齿数配置范围，不同齿数的选型直接对应不同的传动比需求：小齿数链轮一般安装在高速轴端作为主动轮，能在相同输入转速下获得更高的输出线速度，适合输送距离短、负载较轻的物料移送场景；大齿数链轮则多用于从动端，通过增大传动比来提升输出扭矩，适配需要大牵引力的工装移送、物料抬升工位。设计时首先要匹配链条的节距、滚子直径参数，保证齿槽的轮廓曲线能和滚子实现顺畅啮合，避免出现卡链、跳齿的问题，齿形的过渡圆弧需要严格贴合滚子的接触轨迹，减少啮合过程中的冲击磨损，延长链条和链轮的整体使用寿命。

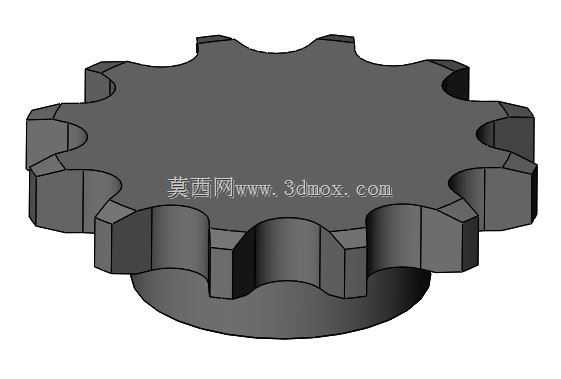

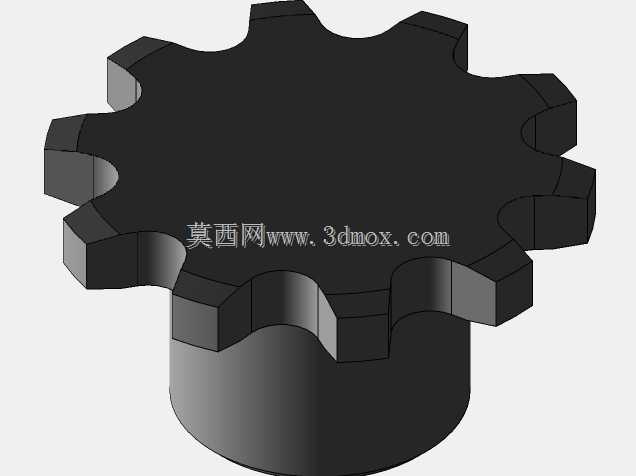

结构设计上，这款链轮采用带轮毂的一体式结构，轮毂部分的轴向长度预留了足够的安装配合面，能和传动轴通过键连接实现周向固定，端面可加装紧定螺钉来完成轴向定位，避免运转过程中出现轴向窜动。齿部的厚度经过匹配计算，刚好适配对应链条的内节内宽，既不会因为齿厚过窄导致啮合接触应力过大加剧磨损，也不会因为齿厚过宽出现和链板干涉的问题。齿顶的倒角设计能让链条在进入啮合区域时更顺畅，即使安装时存在少量的同轴度误差，也能引导滚子顺利滑入齿槽，降低装配调试的难度。

安装边界方面，这类链轮的外径随齿数变化会有对应调整，设计选型时需要预留足够的径向安装空间，避免链轮旋转时和周边的机架护罩、线架等部件发生剐蹭；轮毂的内孔尺寸可根据实际选配的传动轴直径做适配调整，键槽的尺寸符合通用平键的标准规范，不需要额外定制非标键条就能完成装配。在多链轮并排布置的传动组中，需要保证各链轮的端面共面度误差控制在允许范围内，否则会导致链条侧向受力，加剧链板和链轮侧面的磨损，严重时还会出现脱链的故障。日常运维中，这类链轮不需要复杂的维护，只需要定期在齿面和链条铰接处加注润滑脂，就能有效降低啮合摩擦损耗，在粉尘较多的工况下可加装简易护罩阻挡大颗粒杂质进入啮合区域，进一步提升传动系统的可靠性。

从建模逻辑来看，绘制这类链轮首先要确定对应齿数下的节圆直径、齿顶圆直径、齿根圆直径参数，通过齿形方程生成单个齿的轮廓曲线后阵列得到完整齿形，再拉伸生成齿部实体，之后添加轮毂结构，开出轴孔和键槽，最后对齿顶、轮毂端面的锐边做倒钝处理，避免装配时划伤操作人员。整个建模过程需要严格遵循ANSI链轮的标准参数，保证生成的齿形和标准链条完全适配，不能随意修改齿槽的曲率参数，否则加工出来的零件会出现啮合不畅的问题，无法正常投入使用。
