多折边带安装耳钣金固定支架

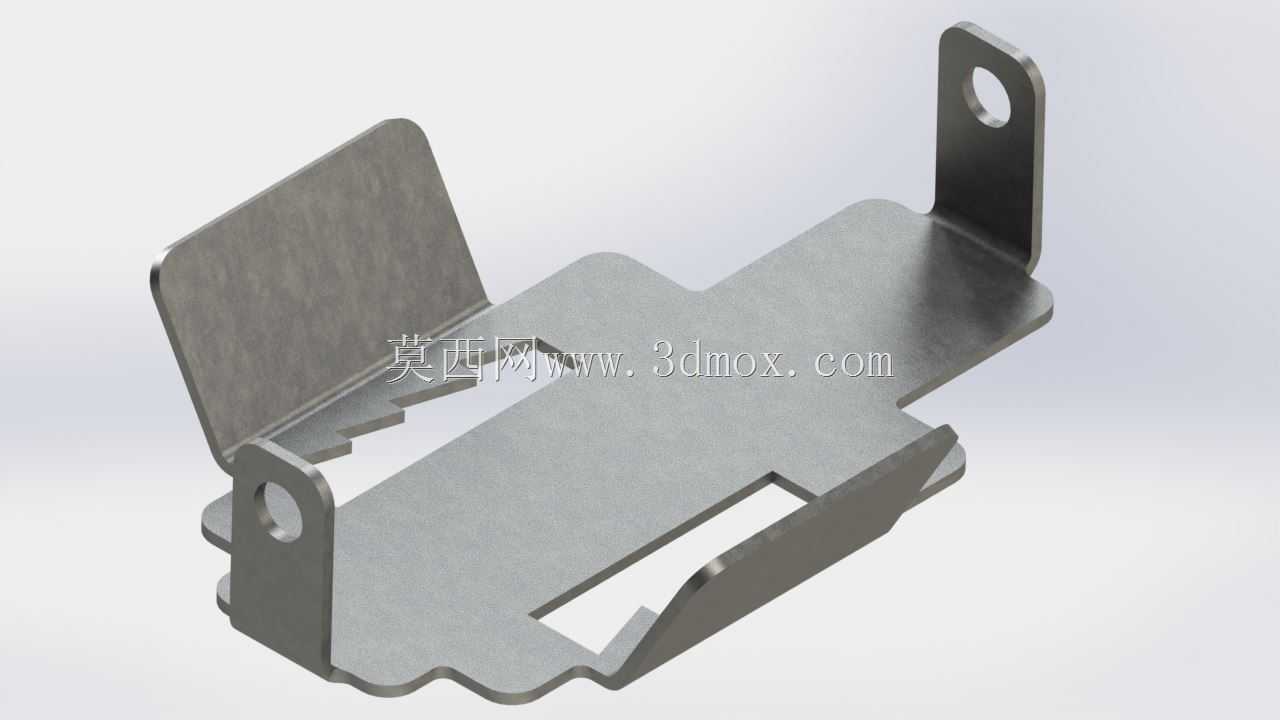

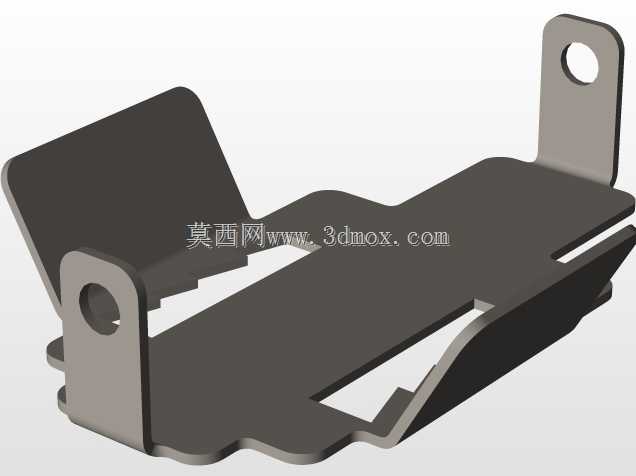

这款钣金固定支架在小型机电设备内部走线、PCB板承托、小型功能模块限位场景中应用十分广泛，常见于工业控制终端、小型伺服驱动模块、车载电子单元的内部结构中，主要承担部件承托、位置限位、辅助固定的作用，避免设备运行过程中内部组件出现移位、晃动，同时可对相邻部件形成物理隔离，防止线路剐蹭、元件干涉。从结构设计来看，整体采用一体化钣金冲压折弯成型，没有额外的焊接拼接结构，既减少了加工工序，也避免了焊接带来的变形、应力集中问题，批量生产时一致性更好，成本也更易控制。支架主体为平板承托面，面上开设的两处异形槽并非减重设计，一处用于穿过设备内部的排线或插接端子，另一处为相邻部件的凸台预留避让空间，避免装配时出现硬干涉。两侧向上折弯的立边高度经过匹配计算，刚好可以卡住待固定模块的侧边，限制模块的横向窜动，立边边缘做了小圆弧翻边处理，既可以增强立边的结构强度，也能避免锐边割伤装配人员、划破线材绝缘层。两端伸出的安装耳上开有圆形安装孔，孔位与设备内部预设的螺柱位置完全匹配，安装时可直接通过螺丝锁紧固定，安装耳与主体折弯处做了加强压筋，能提升安装位的抗扭强度，避免长期受震动后安装位出现开裂变形。设计过程中，折弯半径严格匹配所选钣金板材的厚度，避免折弯处出现开裂或回弹超差的问题，所有折弯角度公差控制在±0.5°以内，保证装配时安装孔位的同轴度符合要求。整体外形尺寸适配常见的小型功能模块安装空间，安装边界不会超出设备内部的预留安装区域，不需要对周边其他结构做额外修改即可直接适配装配，板材表面采用拉丝钝化处理，具备基础的防锈能力，同时不会产生多余的金属碎屑影响设备内部电路安全。在实际选型使用时，可根据待承托部件的重量调整板材厚度，若用于承托较重的电源模块，可适当增加板材厚度并在承托面增加压筋提升刚性，若仅用于走线隔离，也可适当减薄板材降低整体重量。
