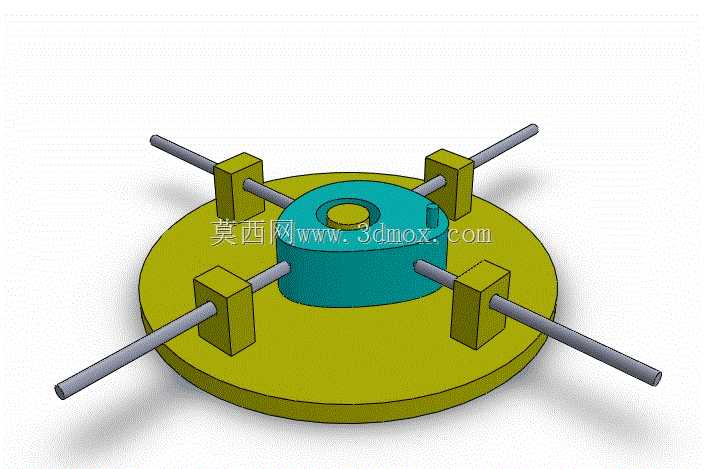

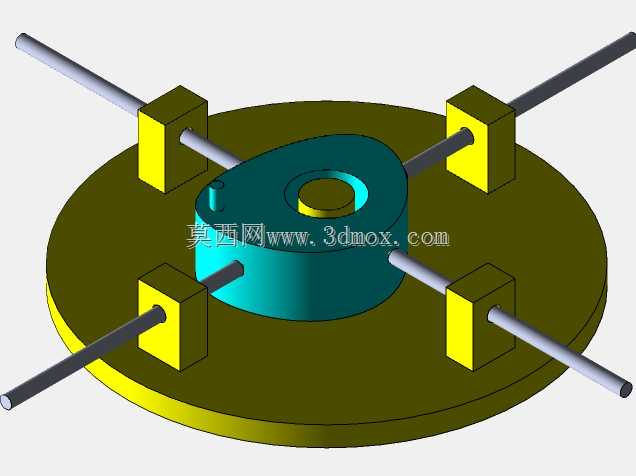

这套径向布置的凸轮传动结构,常被用在小型轻工设备的分料、工位切换、轻载推送场景里,比如小零件排序送料机构、多工位同步打点装置、简易包装线的同步拨料工位,相比多气缸同步驱动的方案,它靠单一凸轮型面就能实现四个方向的同步往复动作,不需要复杂的气路排布和电磁阀同步控制,在负载不大、动作节拍固定的工况下,运行稳定性更高,后期维护点也更少。整个结构的核心是中间的盘形凸轮,凸轮的外轮廓做了四段对称的曲线升程段,每段升程对应一个方向的导杆动作,凸轮转动时,四个导杆会沿着径向做同步的往复直线运动,升程段推动导杆向外伸出,回程段靠配套的复位弹性件带动导杆回位,四个输出端的动作一致性完全靠凸轮型面的加工精度保证,不需要额外做同步校准。

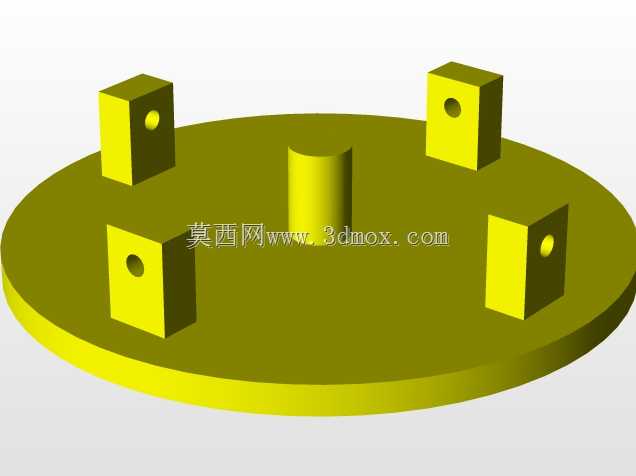

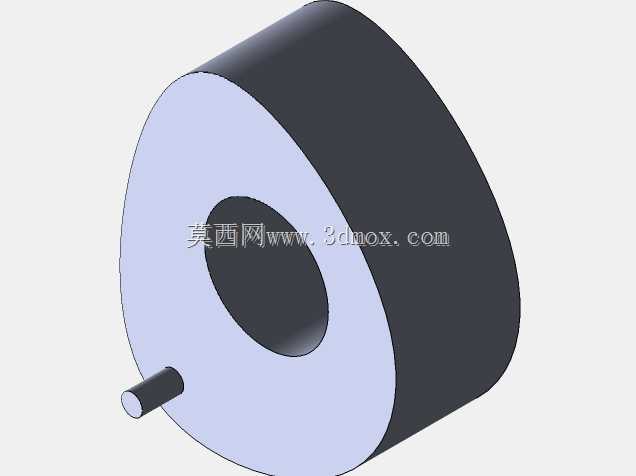

设计这套结构的时候,首先要确定的是单工位的动作行程,也就是导杆的伸出长度,这个参数直接决定凸轮的基圆直径和升程量,基圆尺寸不能过小,否则凸轮轮廓的压力角会超过许用值,导杆推动时会出现卡滞、磨损加快的问题,一般这类轻载机构的凸轮压力角控制在30度以内就能保证顺畅运行。安装边界上,底部的圆形安装盘是整个结构的承载基准,盘面上预留了四个导套的安装位,导套和安装盘采用过盈配合或者螺钉锁附固定,导杆穿在导套内部,导套的长度要和导杆行程匹配,保证导杆在全行程伸出时,和导套的配合长度不小于导杆直径的1.5倍,避免导杆伸出时出现翘曲、卡滞。中间的凸轮通过中心孔和驱动轴连接,中心孔预留了键槽位,用来传递扭矩,驱动轴的支撑要布置在安装盘的下方,
避免轴端悬臂过长导致凸轮转动时出现径向跳动,影响四个导杆的动作同步精度。四个导杆的端部可以根据实际使用场景加装不同的执行头,比如推料块、定位销、压头,不需要改动核心的凸轮和安装盘结构,就能适配不同的工位需求。结构的整体外形以中心安装盘为最大外轮廓,所有导杆完全收回时,整体外轮廓不超出安装盘的圆周范围,安装时只需要固定底部安装盘的几个安装孔位,再接入驱动轴的动力就能运行,不需要复杂的现场调试。在实际选型适配的时候,要注意导杆的负载不能超过凸轮型面的接触应力上限,因为这类简易凸轮结构一般采用工程塑料或者普通碳钢加工,接触应力过大容易导致凸轮型面快速磨损,出现动作行程不足的问题,所以更适合推送小型零件、轻载定位这类工况,
不适合大推力的冲压、顶升场景。另外凸轮的升程曲线要根据动作节拍选择,如果是高速运行的工况,要选用正弦加速度曲线,减少动作过程中的刚性冲击,降低运行噪音和振动;如果是低速节拍的工况,用等速曲线也能满足使用需求,加工难度更低。导杆和导套的配合间隙要控制在合理范围,间隙过大会导致导杆动作时晃动,影响执行端的定位精度,间隙过小则会增大摩擦阻力,甚至在温度变化时出现胀死的问题,一般选用H8/f7的间隙配合就能兼顾精度和顺畅度。整个结构没有复杂的异形零件,所有部件都是常规的回转类、板块类零件,普通的车削、铣削设备就能完成加工,加工成本低,装配难度小,很适合小型自动化设备的非标机构设计参考,也可以作为机械原理教学的演示结构,直观展示盘形凸轮的传动原理和径向多输出的布局方式。在装配的时候要注意凸轮和安装盘的同轴度,同轴度偏差过大的话,会导致四个方向的导杆行程不一致,部分导杆行程超差,部分导杆无法到达预定伸出位置,装配时可以靠中心轴的定位台阶保证同轴度,装配完成后手动转动驱动轴,检查四个导杆的动作是否顺畅,有没有卡滞点,再根据实际运行情况调整复位件的预紧力,保证导杆回程时能始终贴合凸轮型面,不会出现动作脱节的问题。
