重载定向支撑滚轮组件结构设计

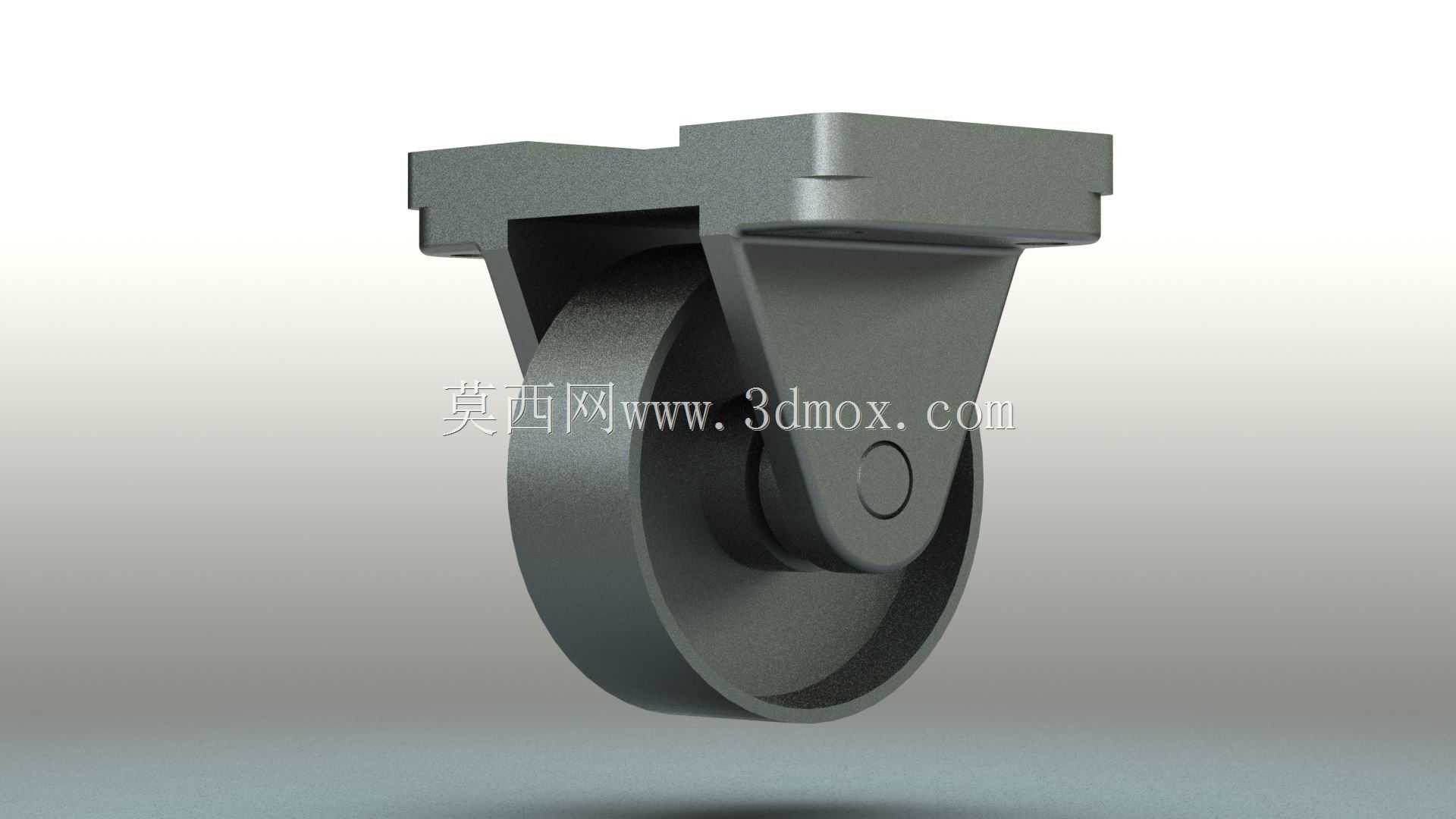

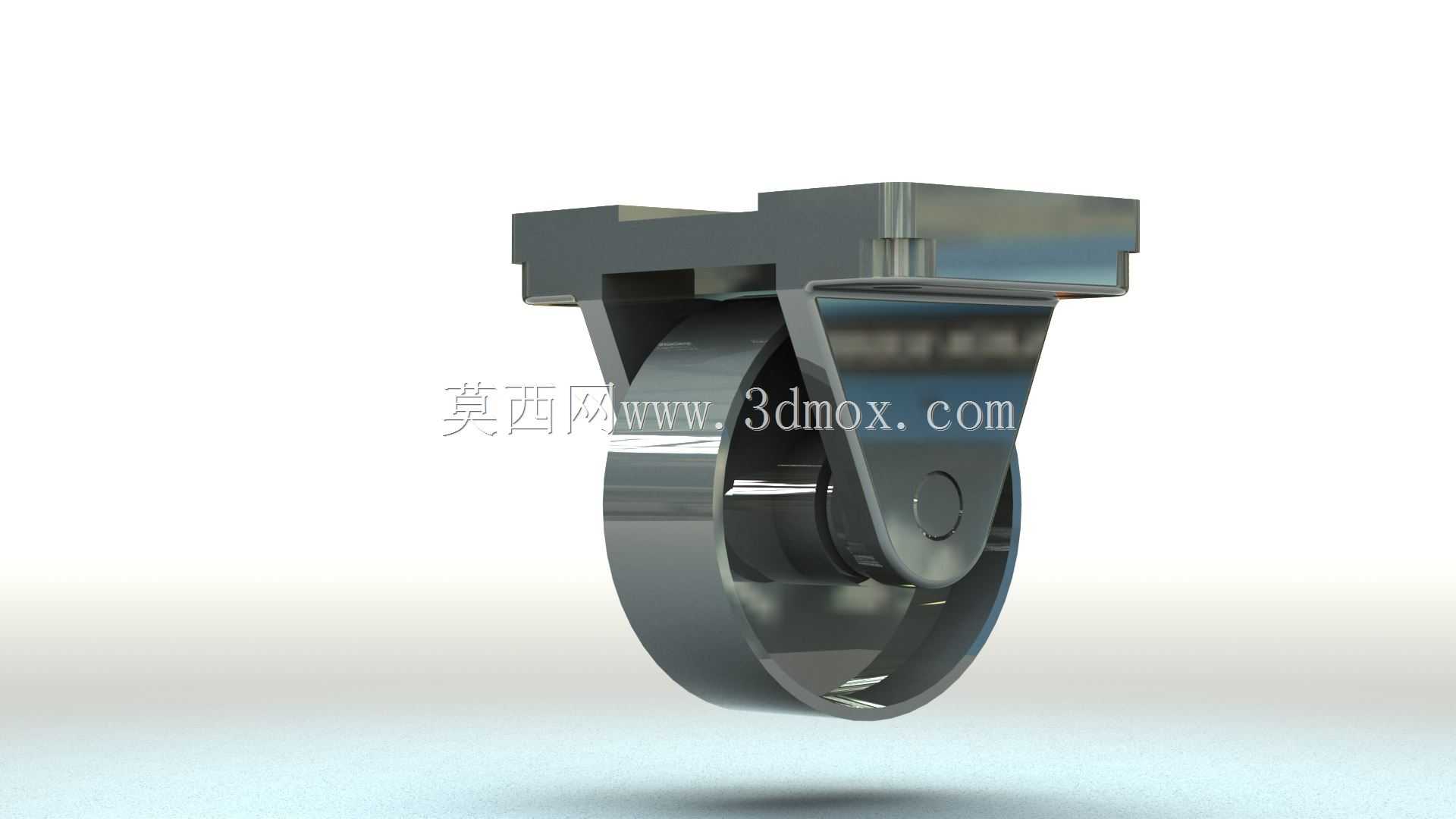

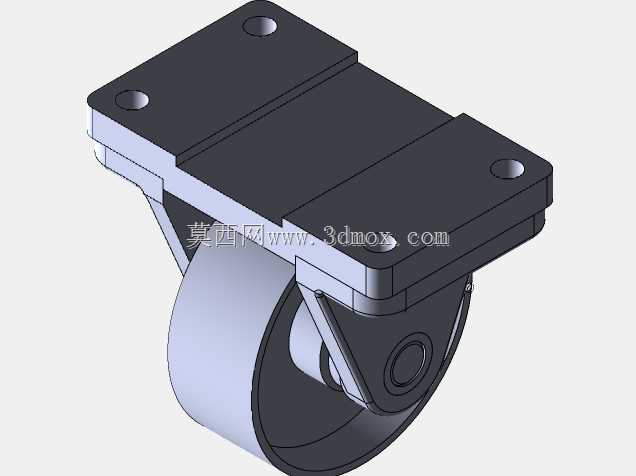

　　该滚轮组件属于设备行走支撑类功能部件，主要应用在仓储物流周转台车、车间重型工装转运架、自动化生产线工位移动工作台、中小型工业设备移动底座等场景中，承担设备整体载荷传递、行走导向的核心作用，可适配室内环氧地坪、硬化水泥地面、钢板铺设通道等多种常规工业作业地面，在常规工况下能保证设备移动过程的平稳性，避免行走过程中出现卡滞、偏摆、载荷集中导致的部件变形问题。从结构设计逻辑来看，该组件采用一体式安装支架与单滚轮配合的结构形式，支架顶部设置平直安装面，可通过螺栓连接直接固定在设备底座的安装位上，安装面的孔位布局适配多数通用工业设备的底座安装孔距标准，不需要额外做转接板加工即可完成装配，能有效降低现场安装的加工成本与装配工时。

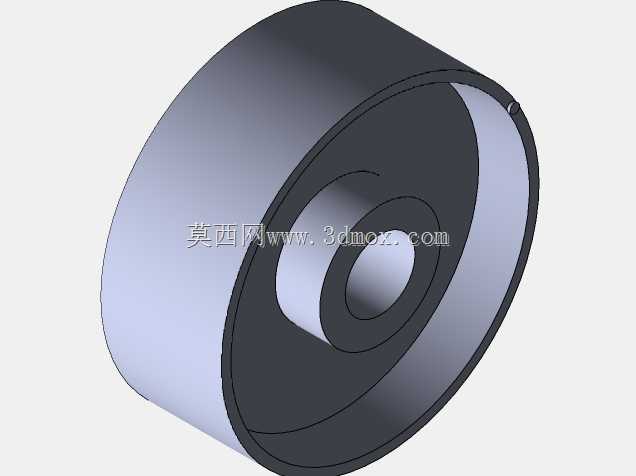

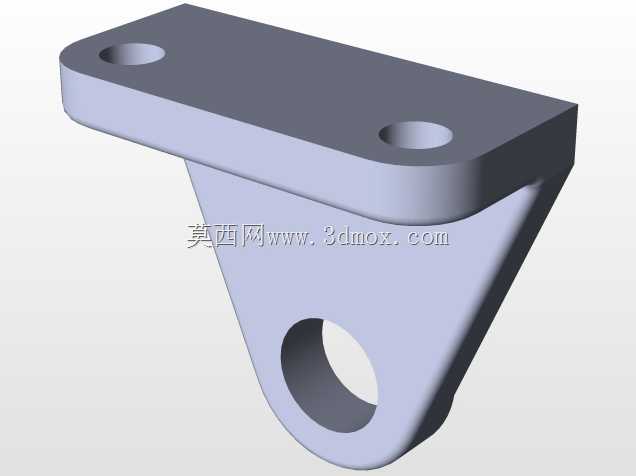

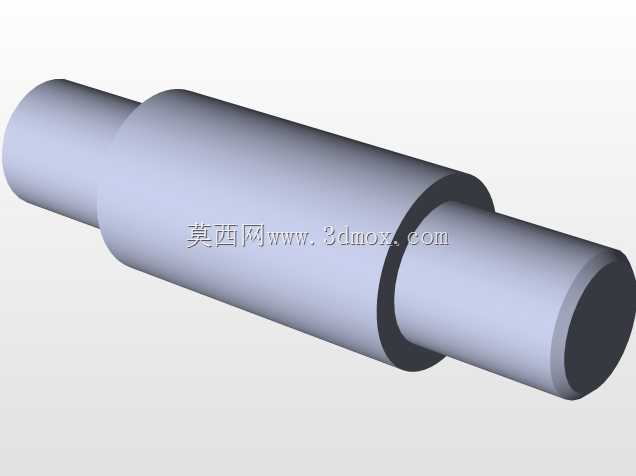

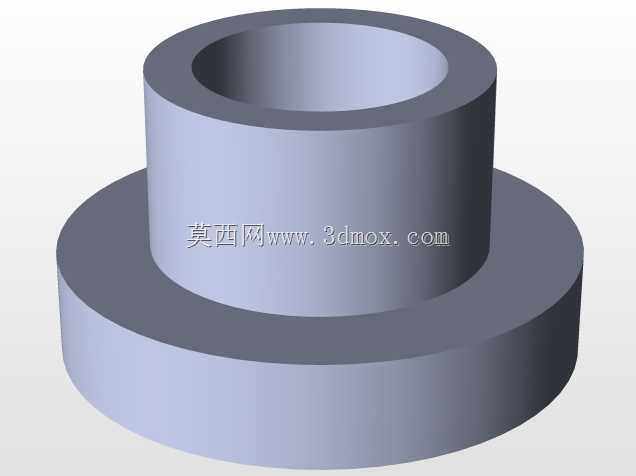

　　支架主体采用弯折加筋的结构形式，在滚轮安装轴的支撑位置做了局部加厚处理，可抵消滚轮承载时产生的侧向弯矩，避免长期重载使用后支架出现张开变形、滚轮轴窜动的问题；滚轮与支架之间通过销轴实现转动配合，销轴两端设置限位结构，防止设备行走过程中销轴脱出导致滚轮脱落。滚轮本体采用宽轮面设计，轮面做了圆弧过渡处理，可有效降低轮面与地面的接触应力，减少对地面的压痕损伤，同时宽轮面设计能提升组件的承载能力，在同等轮径条件下比窄轮面结构的额定承载能力提升30%左右，适配100kg到500kg区间的单轮承载需求。从安装边界尺寸来看，该组件的安装面到滚轮最底端的垂直高度控制在常规移动设备的通用安装高度区间，

　　安装时不需要调整设备整体的支腿高度即可保证设备整体水平；支架两侧的宽度尺寸预留了足够的安全间隙，滚轮转动过程中不会与设备底座的侧边结构发生摩擦干涉，滚轮的转动行程范围内无多余突出结构，可保证360度转动过程中无结构卡滞。在实际选型应用中，该类定向滚轮组件通常与同规格的万向滚轮配合使用，在设备底座的固定端安装两个定向滚轮，操控端安装两个带刹车功能的万向滚轮，即可实现设备的直线行走稳定、转向灵活可控，在设备需要定点停放时，通过万向轮的刹车结构即可锁定位置，不需要额外加装支撑脚钉。设计过程中针对滚轮的转动阻力做了优化，销轴与滚轮的配合位置预留了合理的配合间隙，既不会因为间隙过大导致滚轮晃动，也不会因为间隙过小导致转动卡涩，

　　在无润滑的条件下也能保证转动顺畅，适配长时间低维护的使用场景。轮体材质选用高耐磨工程材料，具备一定的减震性能，在设备经过地面微小接缝、细小颗粒杂质时，可缓冲部分震动，避免震动直接传递到设备上部的精密结构上，对设备上搭载的精密工件、仪器仪表起到一定的保护作用。支架表面做了防锈处理，可适配车间内轻度潮湿、有少量切削液飞溅的作业环境，不会因为短期的腐蚀介质接触出现大面积锈蚀，延长组件的整体使用寿命。在结构细节上，支架顶部的安装面做了平面度处理，安装后与设备底座完全贴合，不会出现点接触导致的应力集中，连接螺栓可均匀压紧，避免长期使用后螺栓松动；滚轮的轮面无尖锐棱角，在移动过程中即使碰到地面的细小线缆、胶皮等杂物，也不会出现卡滞缠绕的问题，适配车间复杂的地面工况。
