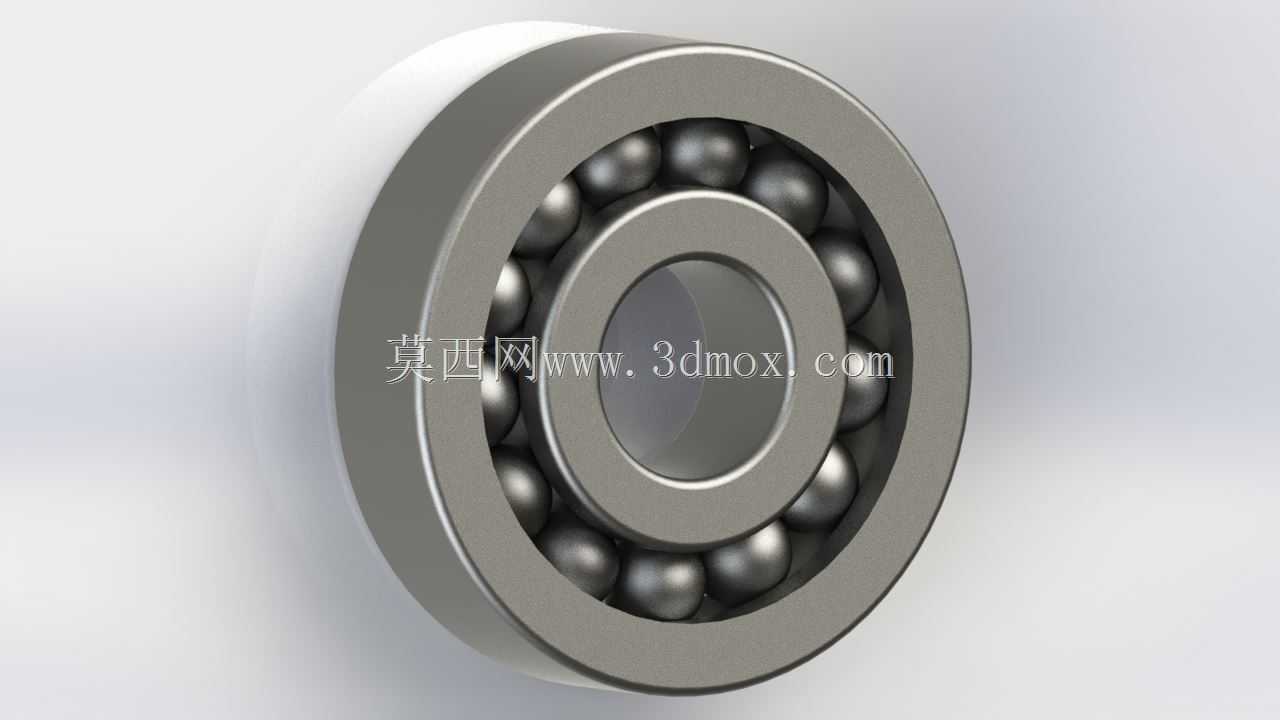

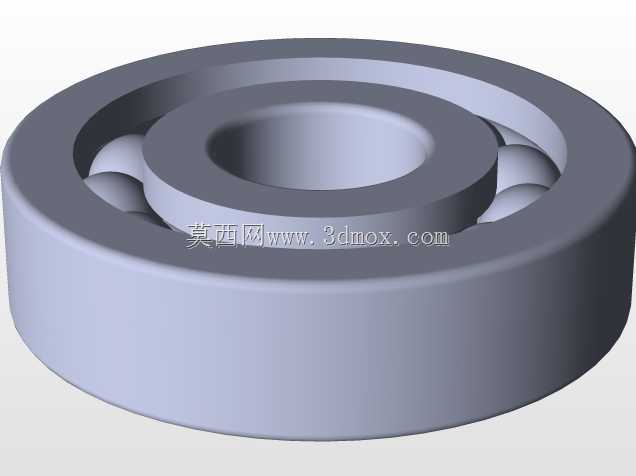

深沟球式滚动轴承三维结构设计

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、约束轴系轴向窜动的核心支承部件，这款滚珠轴承的结构设计完全贴合通用机械的常规安装需求，可直接适配多数中小功率传动场景的轴系支承需求。从实际应用场景来看，这类轴承广泛覆盖电机输出端、输送机辊筒支承、机床主轴辅助支承、减速机中间轴定位、小型泵类转子支承等工况，只要是存在连续旋转运动、需要降低轴系与基座间摩擦阻力的位置，都能见到这类结构的身影。

　　从结构功能特性来看，这款轴承采用典型的深沟球构型，内圈与轴颈采用过盈配合实现周向固定，外圈与安装基座的轴承座孔采用过渡配合兼顾定位精度与装拆便利性，中间的滚动体沿内圈、外圈的滚道均匀排布，保持架将各滚动体等距分隔，避免滚动体在运转过程中相互摩擦碰撞，同时保证滚动体在滚道内均匀受载。运转过程中，滚动体将内圈与外圈之间的滑动摩擦转化为滚动摩擦，大幅降低轴系转动过程中的能量损耗，同时滚道的弧形曲面设计可以同时承受径向载荷与一定比例的双向轴向载荷，对于存在少量轴向窜动的轴系，不需要额外增设推力支承即可满足使用要求，有效简化整体轴系的结构设计。

　　在设计思路层面，这款轴承的建模完全遵循机械设计手册中滚动轴承的标准构型逻辑，首先确定内圈的内径尺寸作为轴径匹配的核心边界，再根据额定载荷需求匹配对应的滚动体直径与数量，之后推导外圈的外径尺寸与轴承整体宽度，所有倒角、滚道曲率半径、挡边高度的参数都参考通用轴承的标准规范设置，既保证滚动体在滚道内有足够的接触面积降低接触应力，又预留合理的装配间隙避免运转过程中出现卡滞。建模过程中对滚道与滚动体的接触区域做了精准的曲面拟合，还原实际装配后滚动体与滚道的接触状态，方便后续做装配干涉检查与运动仿真时，能够准确模拟轴承的运转间隙，不会出现结构穿透或者运动卡滞的仿真错误。

　　从安装边界尺寸来看，这款轴承的内圈内径、外圈外径、整体宽度都符合常规深沟球轴承的尺寸系列，安装时轴颈的配合面粗糙度、轴承座孔的圆柱度公差都可以参考对应尺寸系列的标准要求设置，内圈的定位轴肩高度、外圈的挡肩高度都控制在标准范围内，既保证足够的轴向定位强度，又不会因为轴肩过高影响轴承的拆卸操作。轴承两端的密封槽位预留了标准密封件的安装空间，如果应用在粉尘、油污较多的工况，可以直接加装接触式密封圈，避免外界杂质进入滚道加剧磨损，也能防止轴承内部的润滑脂泄漏，延长轴承的维护周期。

　　在实际选型适配过程中，这类轴承的额定动载荷、额定静载荷参数与同尺寸系列的标准轴承完全匹配，设计人员在做轴系校核时，可以直接参考对应型号轴承的性能参数做寿命计算，不需要额外做非标件的性能验证。建模时还原了轴承的所有细节结构，包括保持架的兜孔结构、内外圈的倒角、滚道的曲率变化，在做整机装配时，可以直接将模型导入装配体，检查轴承与周边轴肩、端盖、密封件的间隙是否合理，避免实际加工装配时出现干涉问题。对于做设备改造、非标传动结构设计的工程师来说，这类标准化的轴承模型可以直接调用，大幅缩短三维建模的周期，同时保证结构尺寸的准确性，避免因为建模尺寸偏差导致后续加工的零件无法适配标准轴承。
