圆柱螺旋压缩型机械弹簧结构设计

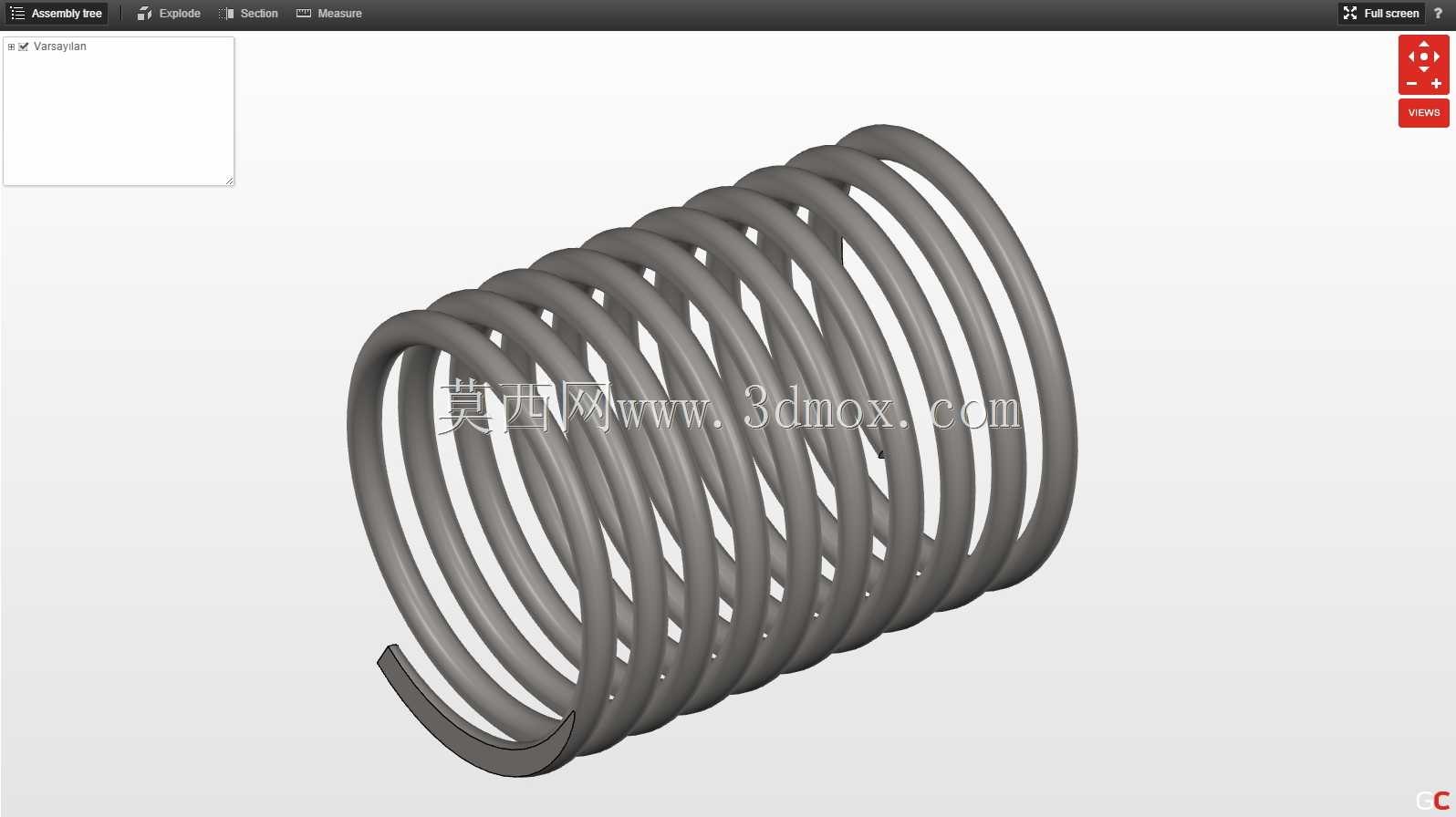

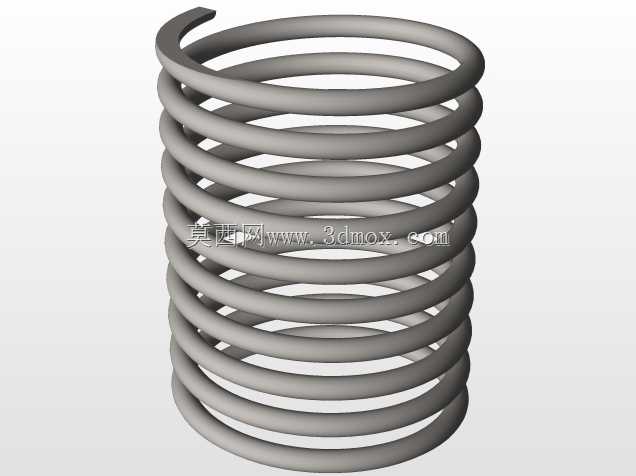

　　在各类机械设备的结构设计中，弹性缓冲、复位、储能类元件的选型与建模，往往是决定设备运行稳定性与使用寿命的关键细节，这款圆柱螺旋压缩弹簧的三维建模，完全围绕通用机械场景的实际安装与使用需求展开，没有冗余的装饰性结构，每一处尺寸参数都对应实际工况的受力边界。日常接触的冲压设备模架、自动化产线的顶升机构、阀门的启闭复位结构、交通工具的减震组件里，这类等节距圆柱压缩弹簧的应用占比极高，不同于异形弹簧或者拉伸弹簧的特殊安装要求，这款弹簧的两端采用了并圈磨平的端部处理，安装时端面可以完全贴合安装座的支撑平面，不会出现工作过程中弹簧侧倾、卡滞的问题。从设计思路上看，建模时首先确定的是弹簧的中径参数，

　　这个尺寸直接决定了弹簧安装时的导杆或者导套配合间隙——间隙过小会导致弹簧伸缩时与导向件摩擦磨损，间隙过大则容易在反复压缩过程中出现失稳弯折，因此建模时严格按照通用安装规范，预留了合理的径向配合余量，同时弹簧丝的直径选取，匹配了常规工况下的许用应力范围，既不会因为丝径过小导致额定载荷下发生塑性变形，也不会因为丝径过大导致弹簧刚度超出设计需求，出现缓冲行程不足的问题。弹簧的有效圈数与总圈数的设定，直接对应其刚度特性与极限压缩量，这款模型的有效圈数经过核算，在额定压缩行程内的弹力曲线保持线性，不会出现圈与圈之间提前并紧导致的刚度突变，两端的支撑圈各有一圈并紧磨平，磨平部分的长度达到了圈周长的四分之三，保证安装时的支撑面足够平稳，

　　不会出现局部应力集中导致的弹簧端部断裂问题。从安装边界来看，这款弹簧的自由长度适配常规的安装腔深度，极限压缩状态下的并紧长度预留了足够的安全行程，避免设备运行过程中弹簧被压并失效，弹簧的端面粗糙度与形位公差在建模时也做了对应设定，保证安装后弹簧的轴线与安装导向件的轴线重合度符合装配要求，减少偏载带来的使用寿命损耗。不同于很多只做外观示意的弹簧模型，这款模型的螺旋升角、节距参数都完全符合实际加工的工艺要求，按照这个模型导出的工程图可以直接用于弹簧的绕制加工，不需要二次调整参数，对于结构设计人员来说，在做设备整体装配时，直接调用这个模型可以准确模拟弹簧在不同压缩行程下的外形尺寸变化，提前排查安装干涉问题，

　　避免后续装配时出现弹簧与周边零件刮碰的情况。在实际工况中，这类弹簧往往需要承受数千次甚至数百万次的反复压缩载荷，因此建模时也考虑了弹簧的端部过渡结构，支撑圈与有效圈之间的过渡没有应力集中的尖角，完全符合弹簧加工的绕制工艺，减少使用过程中过渡位置的疲劳断裂风险。很多设计人员在选型弹簧时容易忽略端部磨平的角度与支撑圈的贴合度，导致实际装配后弹簧受力偏斜，弹力达不到设计值，甚至出现早期断裂的问题，这款模型在建模时就把这些工艺细节完全还原，不管是用于设备的虚拟装配验证，还是用于弹簧加工的参数参考，都能直接匹配实际生产需求，不需要额外做工艺性修正。
