90度弯型快插式金属管路连接接头

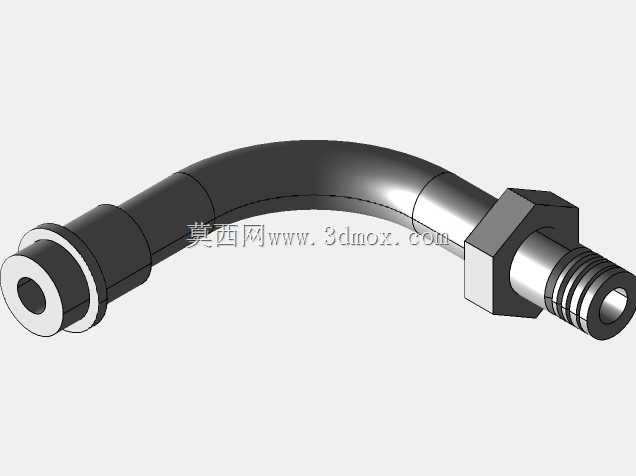

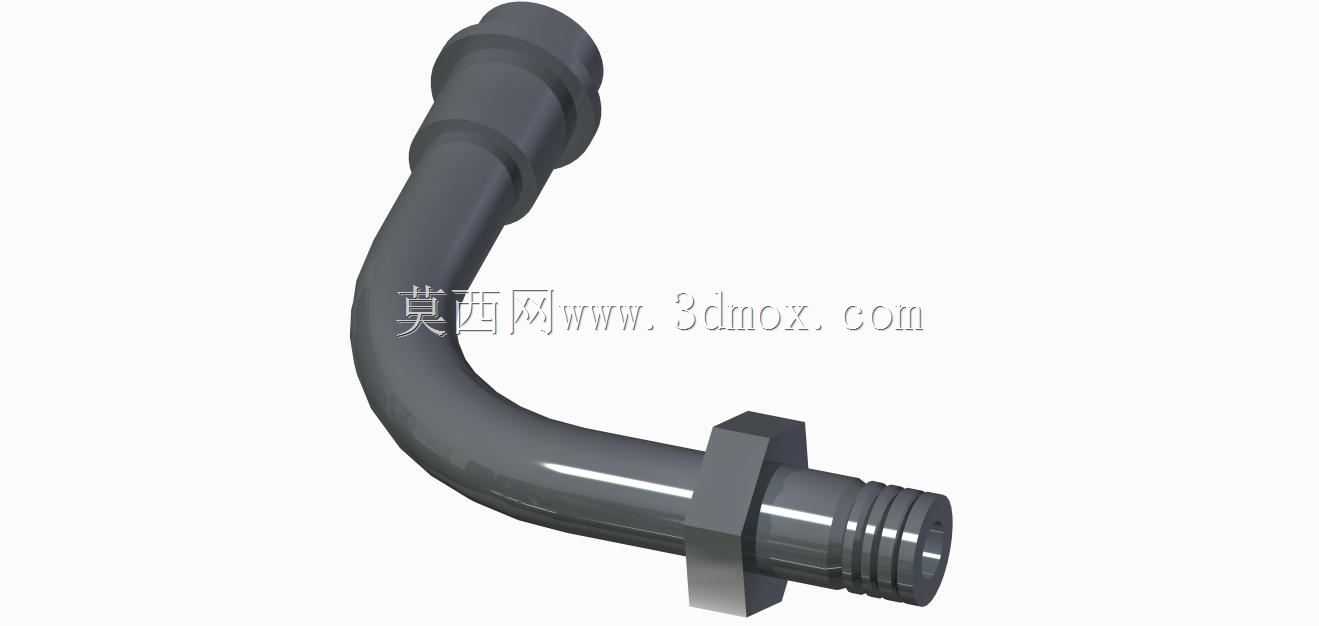

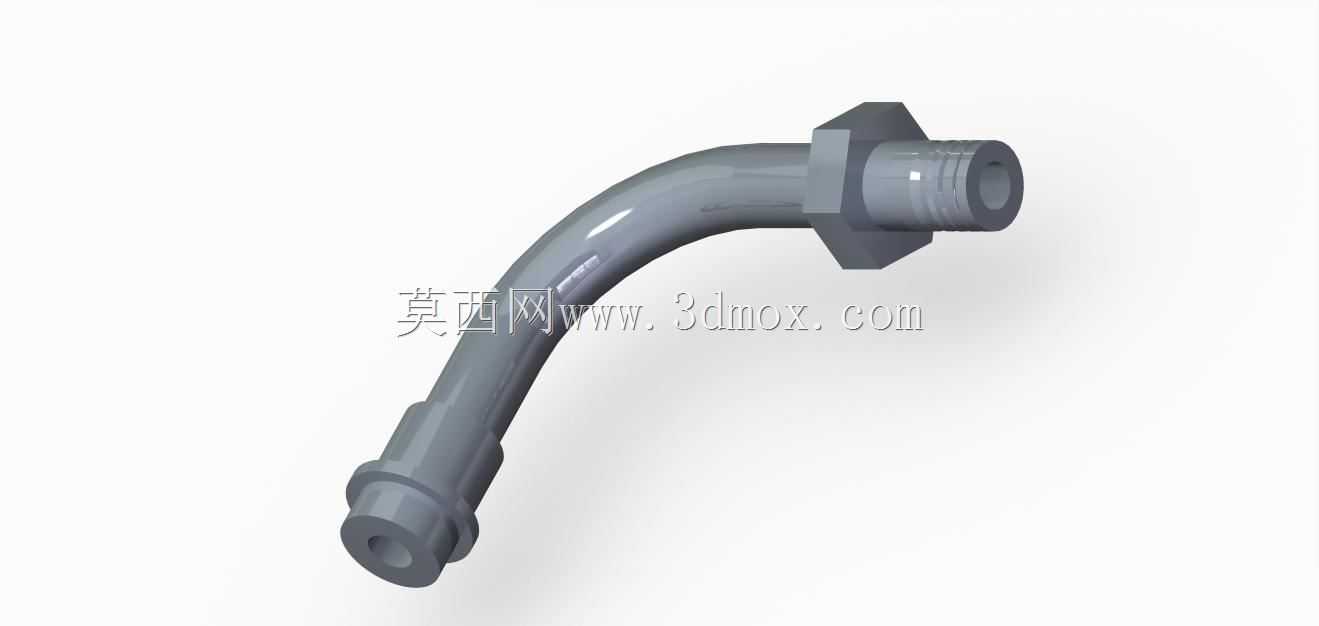

在流体输送系统的布局搭建中，管路走向往往受设备内部安装空间限制无法走直线，这类弯型接头就是为解决非同轴管路对接需求设计的，常见于工程机械液压回路、商用车气制动管路、工业气动控制系统、制冷机组冷媒输送管路等场景，用来实现两段呈90度夹角管路的密封连通，同时兼顾安装便捷性与连接可靠性。从结构设计来看，该接头一端为竹节式快插结构，外壁设置多道环形倒刺凸棱，安装时直接插入对应内径的橡胶软管、尼龙软管后，配合卡箍箍紧即可实现密封防脱，不需要额外加工管螺纹，大幅提升现场装配效率，适合软管端的快速接驳；另一端为外螺纹结构，中部带有一体式六角拧转台，安装时可以用标准开口扳手卡持六角台施加扭矩，将螺纹端拧入阀块、泵体、设备壳体的对应内螺纹接口中，避免拧转时管身跟着转动造成软管扭曲。接头的弯角段采用平滑圆弧过渡，没有直角弯折死角，一方面可以降低流体经过时的局部阻力损失，减少紊流产生的振动与噪音，另一方面也能避免管路弯折处出现应力集中，提升长期承压下的结构强度，在额定工作压力范围内不会出现弯角处开裂渗漏的问题。设计过程中需要严格控制两端接口的同轴度公差，快插端的外径尺寸要匹配对应软管的内径公差范围，保证插入后过盈量处于合理区间，过盈量太小容易出现拔脱渗漏，过盈量太大会造成装配困难甚至撑裂软管端部；螺纹端的螺纹精度要符合对应密封标准，配合密封带或密封垫圈使用时能实现端面或螺纹密封。中部六角台的对边尺寸、厚度要符合标准扳手的操作空间要求，安装时扳手不会和相邻管路、设备结构发生干涉，弯角的转弯半径要结合常用安装场景的空间边界设计，避免安装后接头弯角部位和周边零部件发生磕碰摩擦，同时要保证软管接入后不会出现过度弯折导致通径变小。这类接头的材质一般选用碳钢或不锈钢，表面做防锈处理，能适配矿物液压油、压缩空气、水基冷却液等多种常见流体介质，在管路系统中既承担转向连接的作用，也能在一定程度上吸收管路装配时的位置偏差，降低管路安装的对位精度要求，减少现场施工的调整工作量。
