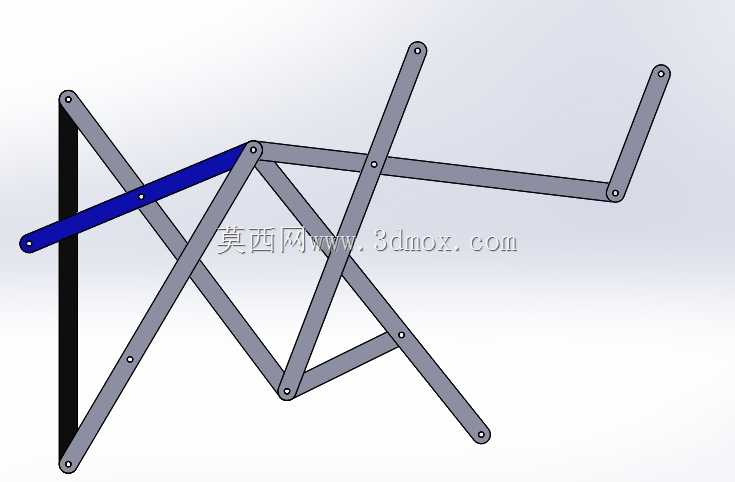

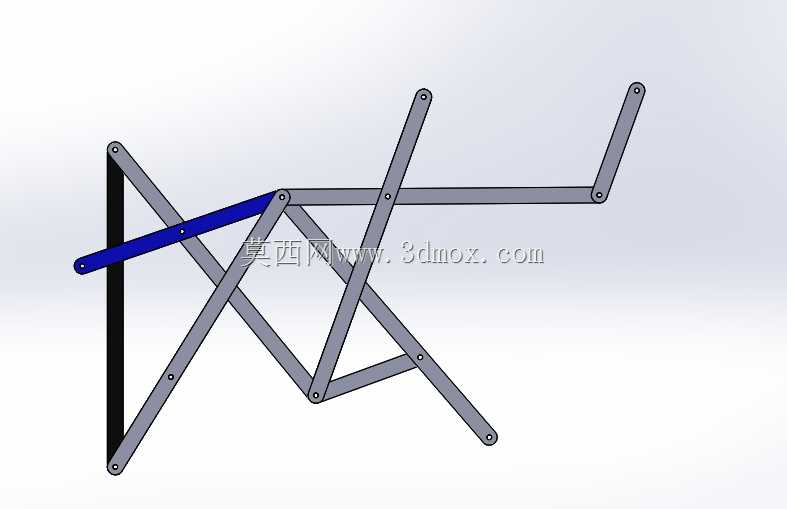

可0至90度折叠直角支撑连杆机构

在工装夹具搭建、小型设备临时支撑、展具折叠收纳等场景中，这类剪叉式折叠连杆机构的应用十分普遍，它不需要额外的动力源，仅依靠杆件间的铰接转动，就能实现0度到90度的角度切换，最终形成稳定的直角支撑形态。从结构设计逻辑来看，整套机构采用多组等长杆件交叉铰接的布局，铰接点的位置经过反复校核，确保杆件在转动过程中不会出现运动干涉，折叠状态下所有杆件可收拢至近似平行的状态，整体占用空间极小，展开过程中各杆件同步联动，不需要逐个调整杆件位置，单人即可快速完成展开或收纳操作。安装边界方面，机构的固定端预留了标准铰接安装孔，可直接通过销轴与设备基座、墙面固定座或工装框架连接，活动端的连接孔位可适配不同规格的支撑台面、挂装构件，展开至90度位置时，杆件间的受力形成稳定的三角支撑结构，可承受垂直于支撑面的额定静载荷，不会出现自行回落的问题。设计过程中重点考量了铰接点的耐磨性能，所有铰接位置均预留了衬套安装空间，可根据使用场景选配铜质衬套或自润滑衬套，降低长期转动带来的磨损，延长机构的整体使用寿命。不同于普通的固定角度支架，这类折叠连杆可在收纳状态下完全贴附于安装基面，不会额外占用设备周边的操作空间，在需要频繁切换支撑状态的工位上，它能大幅减少支架拆装的工作量，比如小型加工工位的临时工件承托、移动设备的侧边支撑脚、展陈道具的快速搭建场景中，都能看到这类结构的实际应用。杆件的截面尺寸根据额定承载需求做了匹配设计，在保证结构强度的前提下尽可能降低整体自重，避免给安装基座带来额外的负载，同时杆件边缘做了倒圆角处理，避免展开收纳过程中划伤操作人员。整套机构的运动行程经过精准计算，从完全收拢的贴附状态到完全展开的直角状态，转动过程顺滑无卡滞，不需要施加额外的外力辅助，到位后依靠杆件间的几何锁止特性即可保持支撑形态，不需要额外加装锁扣或定位销，简化了操作流程的同时也减少了易损部件的数量。
