带外置编码器A1型行星齿轮减速电机结构

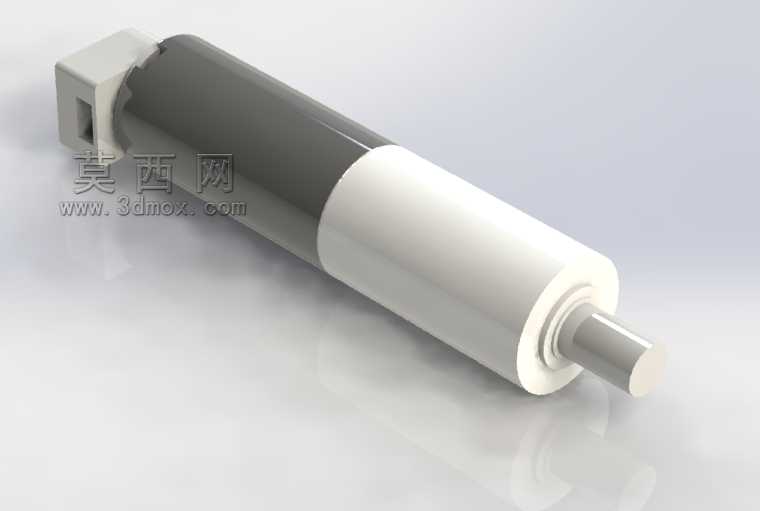

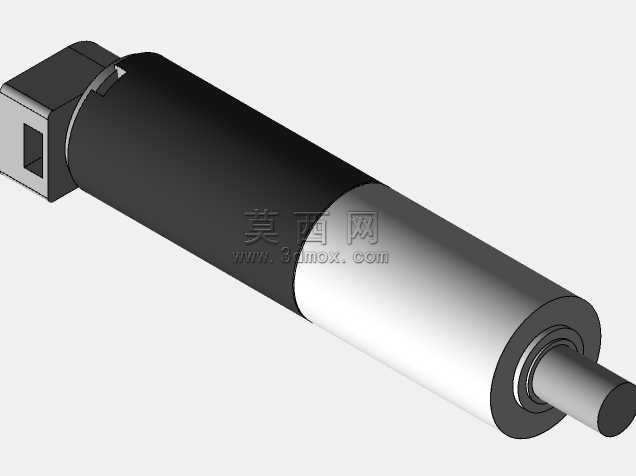

　　这款集成外置编码器的A1型行星齿轮箱电机，在小型自动化执行场景中有着非常广泛的适配空间，常见于小型输送线的精准驱控、医疗分析仪器的样本推送机构、智能办公设备的走纸动力单元、小型阀门的开度调节执行端，这类场景普遍对动力输出的扭矩密度、转速控制精度、安装空间占用有较为严苛的要求，普通的直驱直流电机很难同时兼顾低转速大扭矩与位置反馈的需求，而这类集成行星减速与编码反馈的一体化动力单元，恰好能填补这类细分场景的选型空白。从结构设计逻辑来看，这款产品采用了同轴式布局，动力输出轴与电机转子轴线完全重合，能最大程度降低传动过程中的径向偏载，减少运行时的振动与噪音。后端集成的编码器模块采用独立舱体设计，与前端的齿轮减速舱、

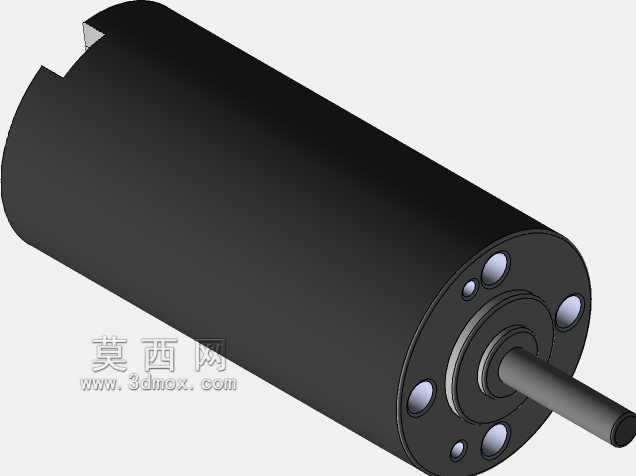

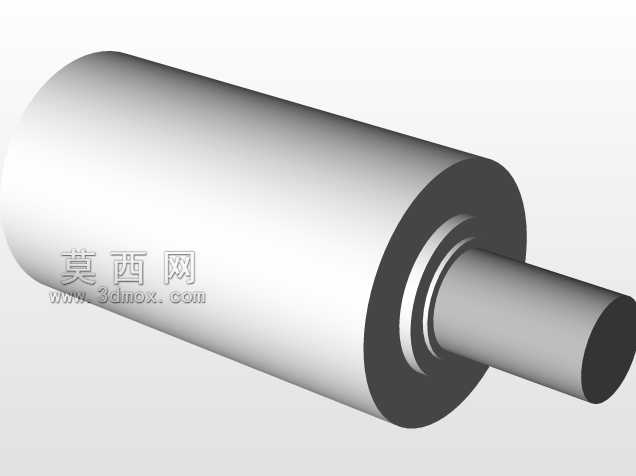

　　中部的电机定子转子舱做了物理分隔，能避免齿轮润滑脂挥发、电机运行温升对编码器码盘与读头的精度影响，这种分舱设计在小尺寸动力单元中并不多见，多数同规格产品会将编码器直接贴装在电机尾端轴承处，长期运行后润滑脂的油雾附着在码盘表面，很容易出现计数丢脉冲的问题，而独立舱的结构能大幅提升编码器在长期运行下的可靠性。行星齿轮箱部分采用A1型标准行星架结构，内齿圈与齿轮箱外壳做一体化设计，既减少了零件数量，又能提升齿圈的结构刚性，在承受冲击负载时不会出现齿圈形变导致的传动卡滞。行星轮采用均布设计，每一级的行星轮数量匹配对应减速比的载荷分配，能将电机输出的高转速低扭矩，通过多级行星啮合转化为低转速大扭矩输出，

　　传动效率相比普通的蜗轮蜗杆减速结构高出不少，在电池供电的便携设备场景下，更高的传动效率意味着更长的续航时间。从安装边界来看，这款电机的尾端编码器舱采用方形安装法兰，法兰上预留了标准的安装定位孔，安装时可以直接通过法兰面完成定位，不需要额外设计同轴度调整结构，输出轴为标准圆柱轴带扁位结构，能直接与同步轮、齿轮、联轴器等传动件配合，轴伸长度与直径匹配小型传动件的通用安装尺寸，不需要额外做轴的二次加工。电机主体的圆柱段外径统一，在设备结构设计时，可以直接采用圆孔加顶丝的固定方式，也可以搭配配套的固定夹完成安装，适配多种不同的安装空间约束。编码器的信号输出线从尾端法兰侧面引出，出线方向可以根据安装需求做调整，避免与周边结构件出现走线干涉。

　　在实际选型适配时，需要注意这款电机的编码器为增量式反馈，能实时输出电机转子的位置与转速信号，配合对应的驱动器可以实现精准的转速闭环与位置闭环控制，相比无编码器的普通减速电机，它能在负载出现波动时维持稳定的输出转速，也能精准控制输出轴的转动角度，适合需要定长输送、精准定位的执行场景。齿轮箱的润滑采用长效润滑脂填充，出厂时已经完成润滑脂的定量加注，全生命周期内不需要额外补充润滑，减少了后期的维护工作量。电机的刷式结构决定了它的驱动电路非常简单，不需要复杂的换向控制电路，只需要匹配对应的电压供给就能实现基础的转速调节，搭配编码器反馈后就能实现高精度的运动控制，对于设备开发人员来说，能大幅降低驱控部分的开发难度，缩短产品的开发周期。在结构建模过程中，这款产品的各部分配合公差做了严谨的匹配，行星轮与行星架的配合间隙、齿轮啮合的侧隙、轴承的安装预紧、编码器码盘与读头的安装间距都符合小型减速电机的行业设计规范，建模时还原了各零件的倒角、退刀槽、安装孔位等细节，能直接用于设备的整体装配干涉检查，也可以作为同类产品设计的参考原型，帮助结构设计人员快速完成动力单元的选型适配与结构布局，减少反复核对安装尺寸的工作量。
