带润滑脂安装结构的塑钢枕座组件

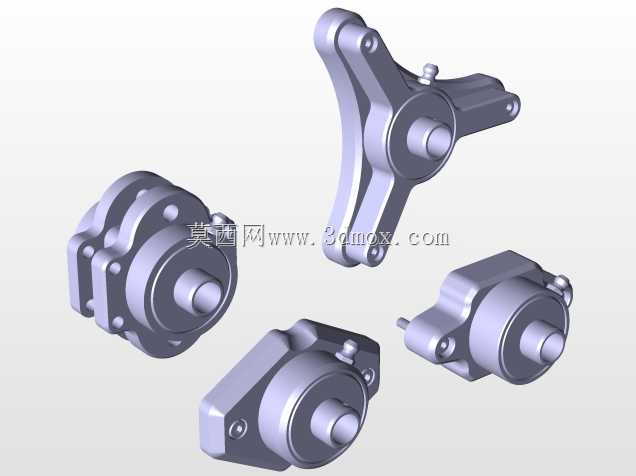

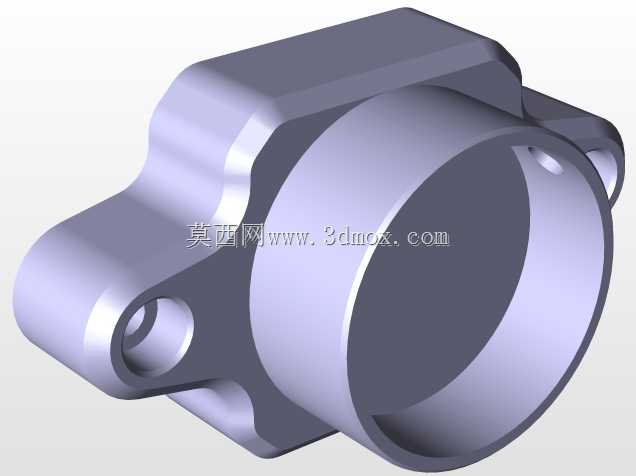

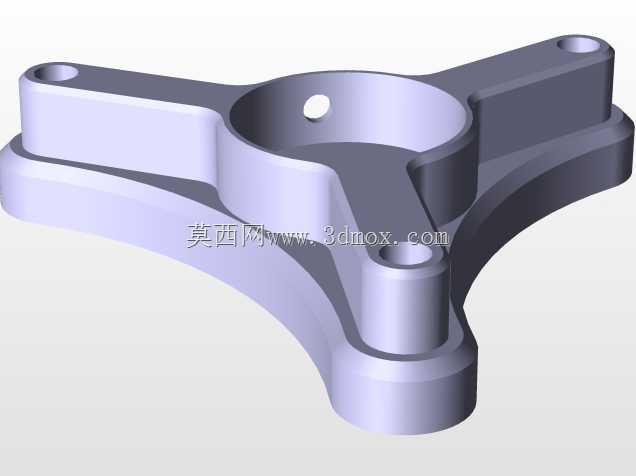

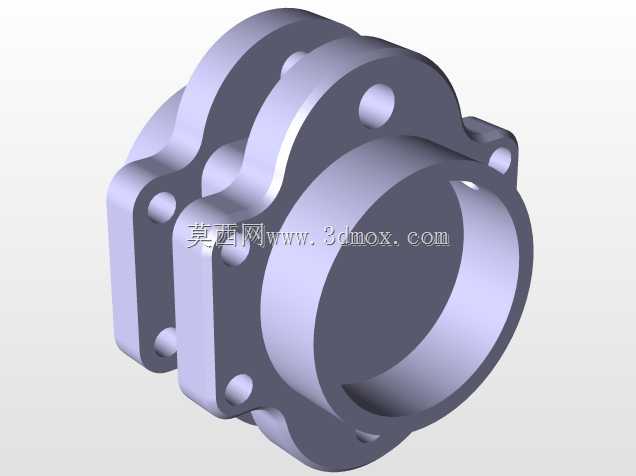

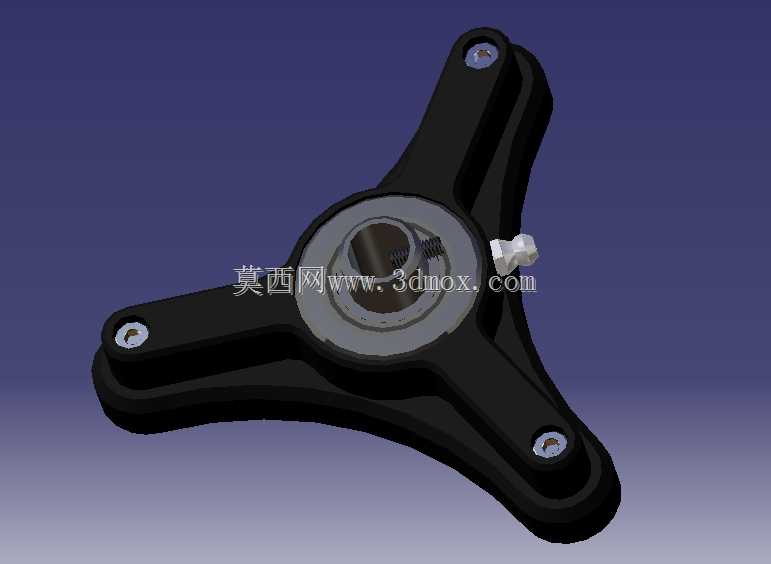

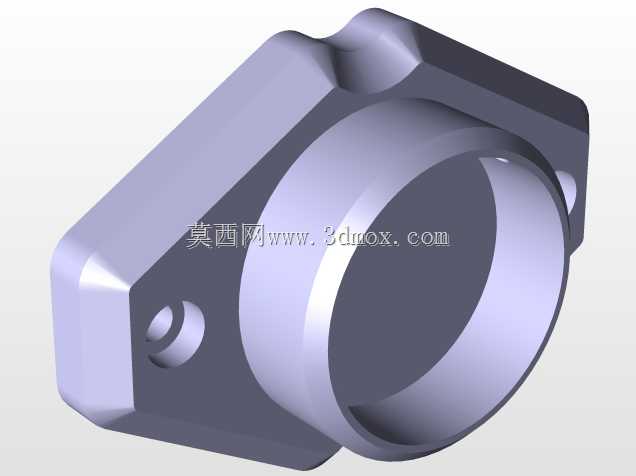

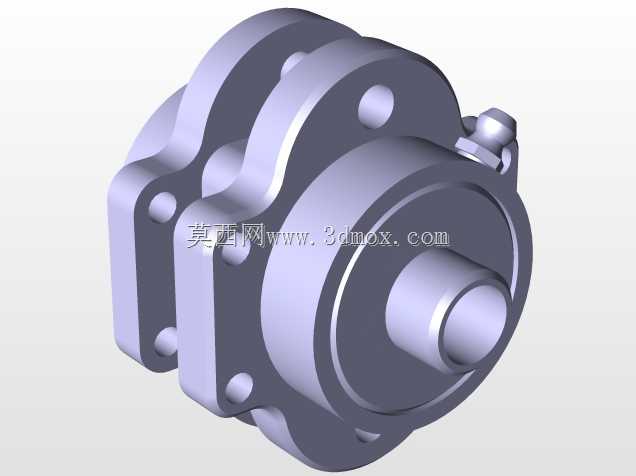

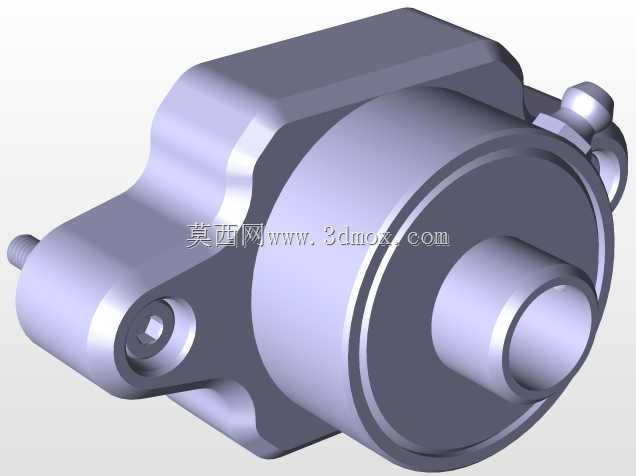

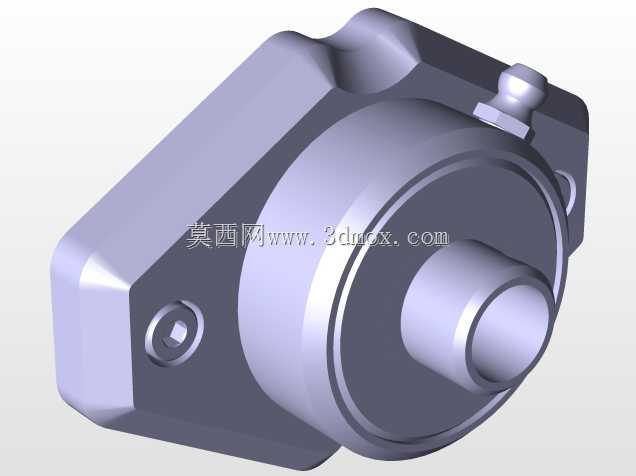

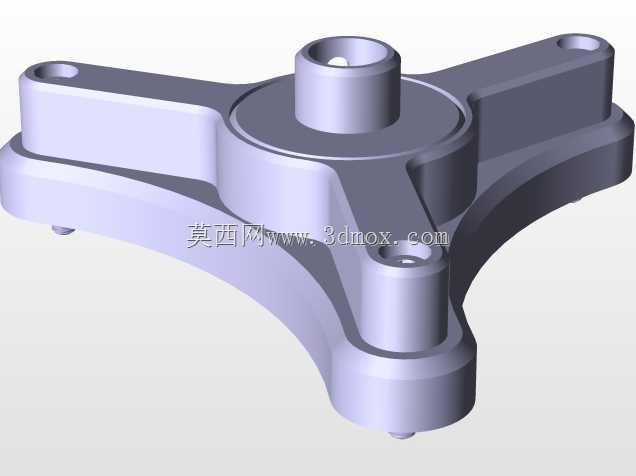

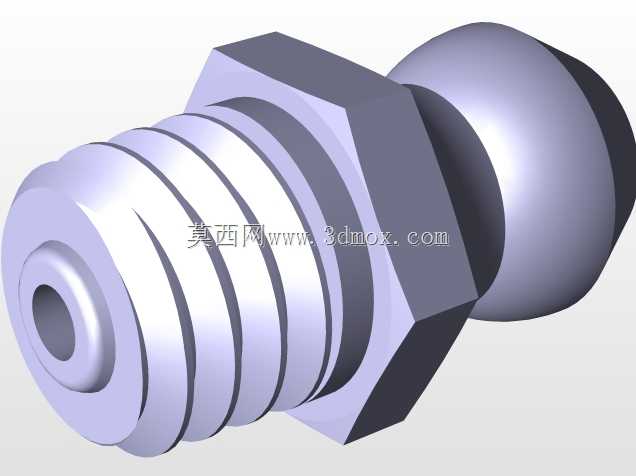

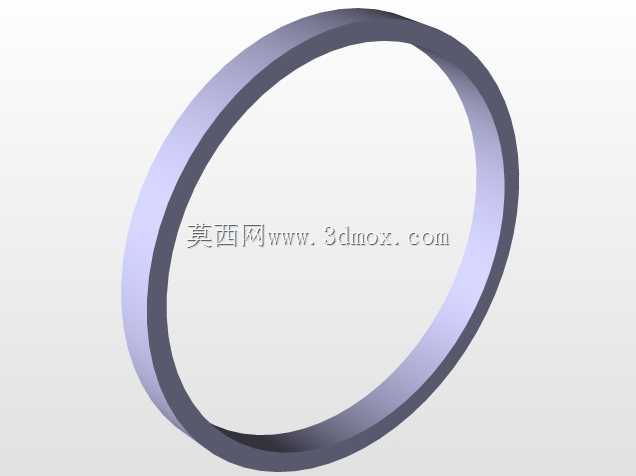

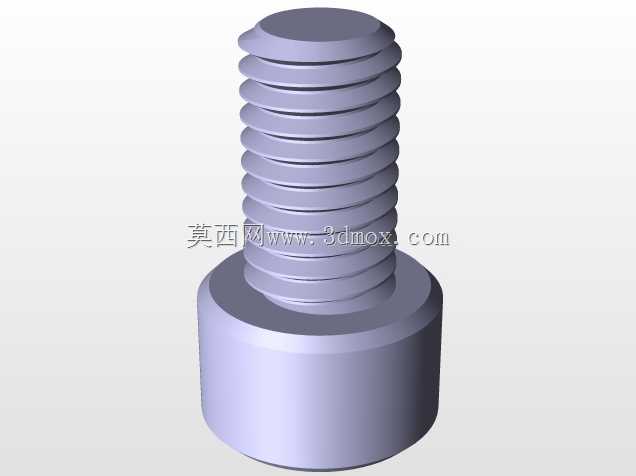

这类带润滑脂安装结构的塑钢枕座，常应用在中轻载传动链路的转轴支撑场景中，比如轻工输送线的从动辊支撑、小型农用机具的传动转轴定位、纺织设备的导辊安装位都能见到这类构件的身影，区别于传统铸铁剖分枕座，塑钢材质的选型本身就针对低载荷、低维护频次的工况做了适配，自重更轻，对安装基面的载荷要求更低，同时自带的润滑脂预装结构，能省去日常运维中频繁加注润滑脂的工序，在粉尘浓度不高、环境湿度适中的车间场景里，这类枕座的免维护周期能比普通开放式轴承座长出近一倍。从设计思路上看，这套枕座做了多规格安装边界的适配，不同构型的壳体对应不同的轴伸长度与安装孔距，三耳式的安装构型主要适配空间局促、需要三个方向定位锁紧的安装位，能避免运行过程中转轴受径向力产生的偏转；两孔直装的构型则适配常规的平面安装基面，安装孔做了沉头设计，锁紧后螺栓头不会突出壳体表面，避免和周边转动构件产生干涉；侧出轴的构型专门适配转角位置的传动布局，能让传动链路的转向布局更紧凑，不需要额外加装转角传动座。在外形尺寸的控制上，所有构型的壳体最大回转半径都控制在常规同载荷铸铁枕座的八成以内，安装基面的贴合面做了0.2mm的平面度公差控制，不需要额外加装调整垫片就能保证安装后转轴的同轴度要求，润滑脂存储腔的容积做了冗余设计，单次装填润滑脂就能覆盖整个维护周期的用量，注脂口做了密封堵头设计，能避免运行过程中粉尘进入储脂腔造成润滑脂变质。壳体的加强筋布局完全顺着受力方向排布，在转轴承受径向载荷的位置做了局部壁厚加厚，既控制了整体重量，又能保证受力位置的结构强度，不会因为长期受交变载荷出现壳体开裂的问题，轴伸位置的密封槽做了双道密封结构设计，能适配毡圈密封和橡胶油封两种密封件选型，用户可以根据实际工况的防尘防水要求灵活选择密封件，不需要额外修改壳体结构。安装孔的位置公差控制在±0.1mm以内，能直接适配行业内通用的安装支架孔位，不需要现场重新配钻安装孔，替换原有老旧枕座时可以直接原位安装，大幅降低现场改造的工作量。
