齿条式单向间歇进给棘轮传动结构

项目分类:3D模型 发布时间:2021-10-07 ID:298065
  • 齿条式单向间歇进给棘轮传动结构
  • 齿条式单向间歇进给棘轮传动结构
  • 齿条式单向间歇进给棘轮传动结构
  • 齿条式单向间歇进给棘轮传动结构
  • 齿条式单向间歇进给棘轮传动结构
  • 齿条式单向间歇进给棘轮传动结构
  • 齿条式单向间歇进给棘轮传动结构
  • 齿条式单向间歇进给棘轮传动结构
  • 齿条式单向间歇进给棘轮传动结构
  • 齿条式单向间歇进给棘轮传动结构
  • 齿条式单向间歇进给棘轮传动结构
  • 齿条式单向间歇进给棘轮传动结构
  • 齿条式单向间歇进给棘轮传动结构

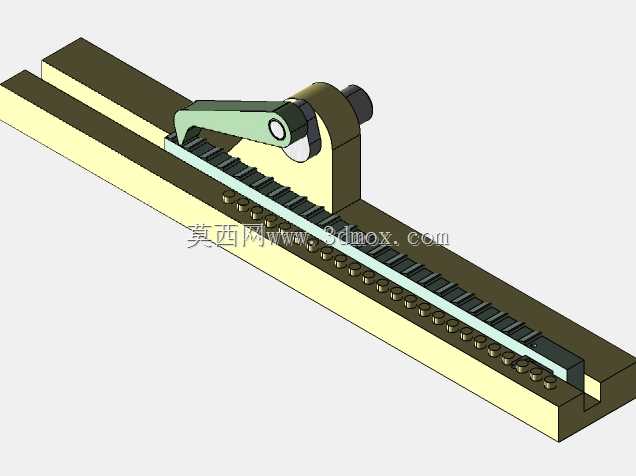

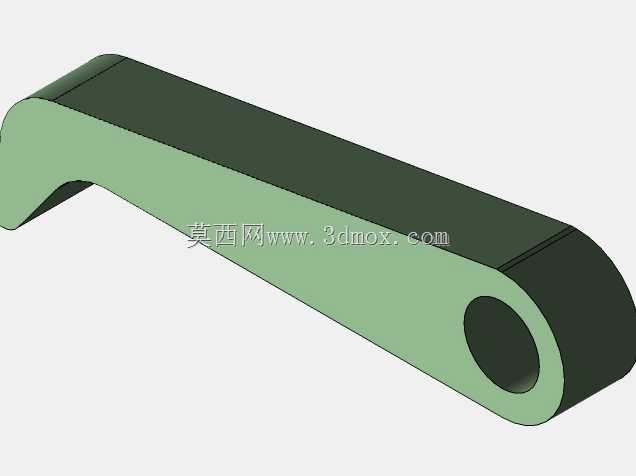

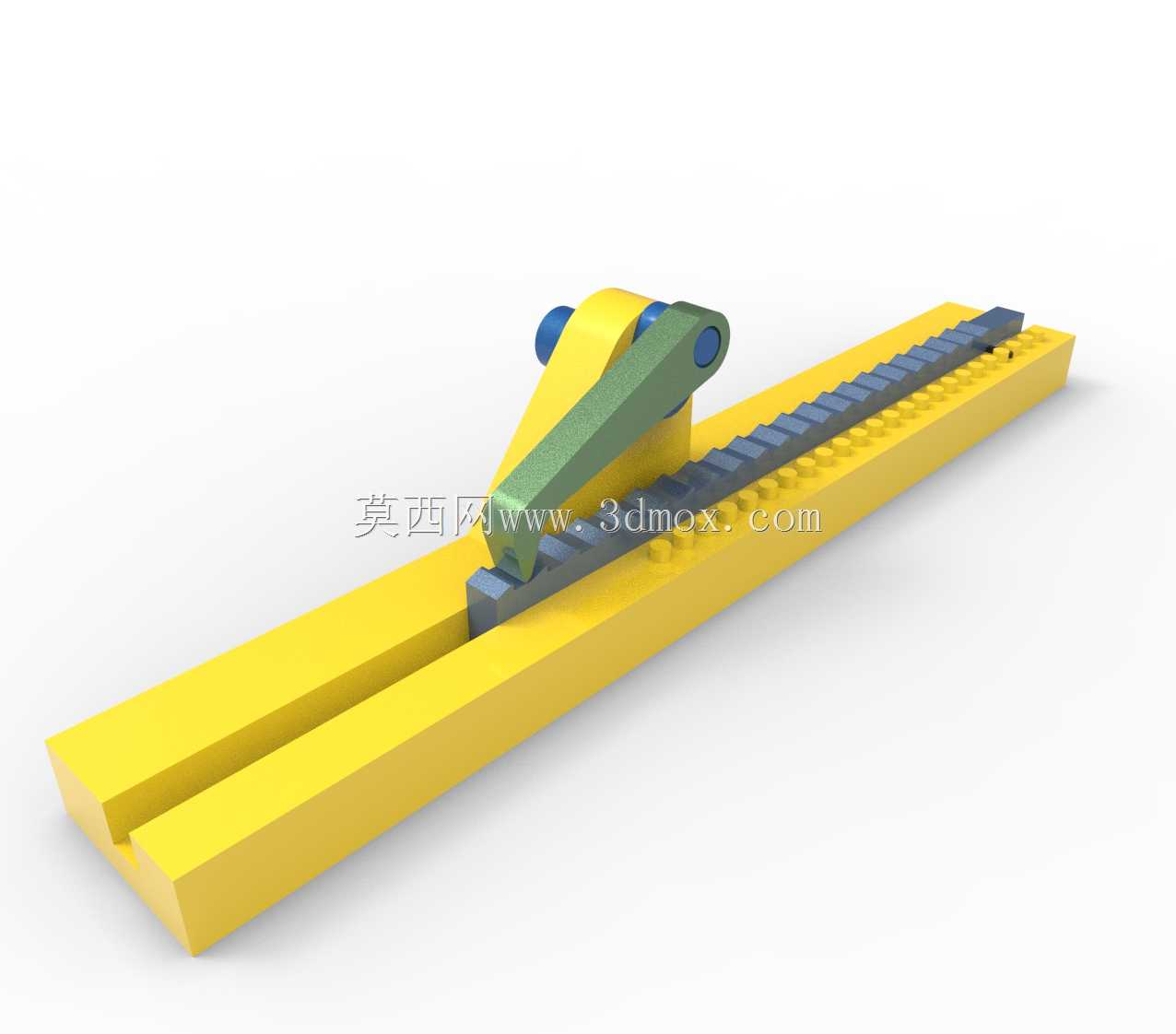

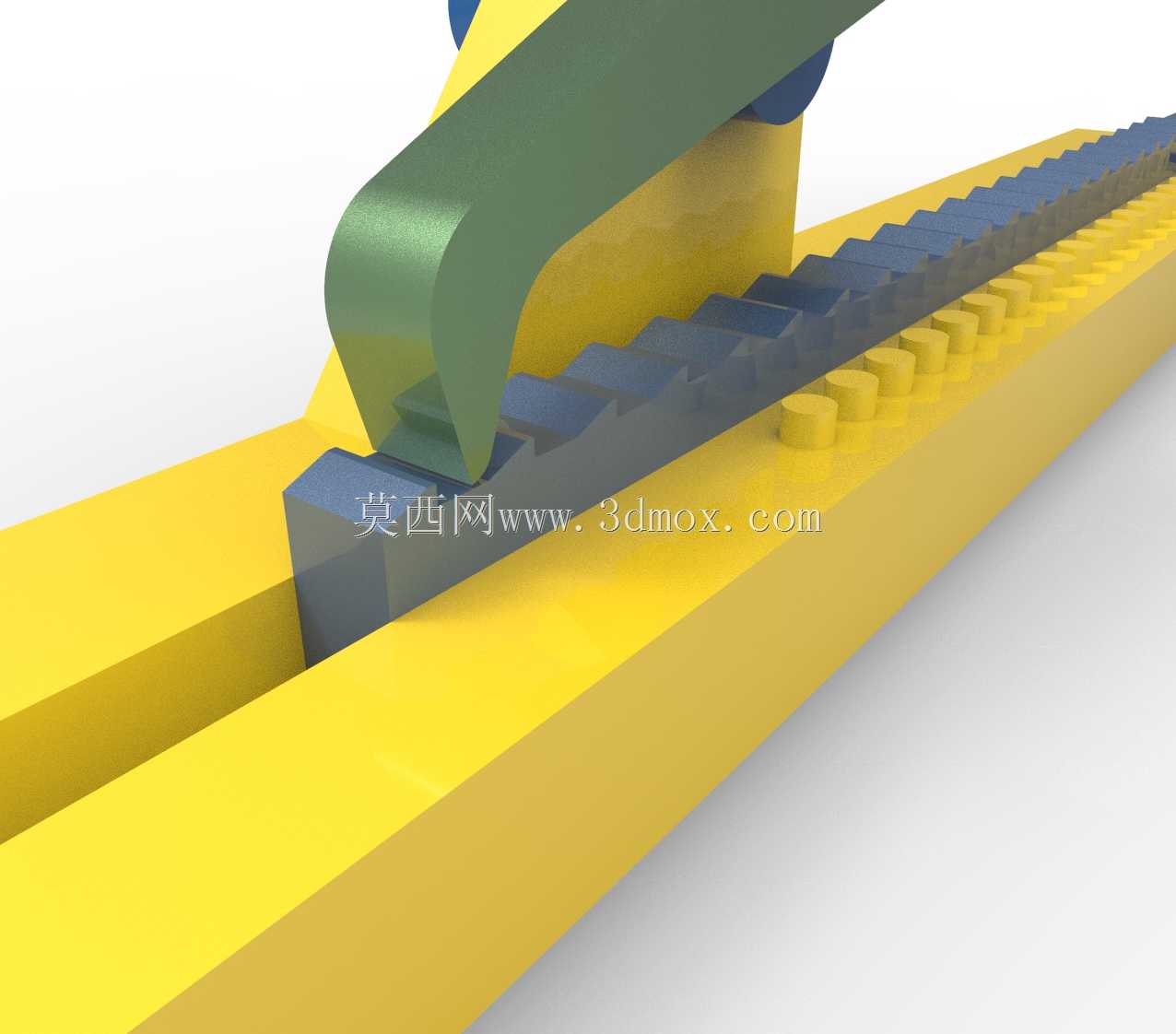

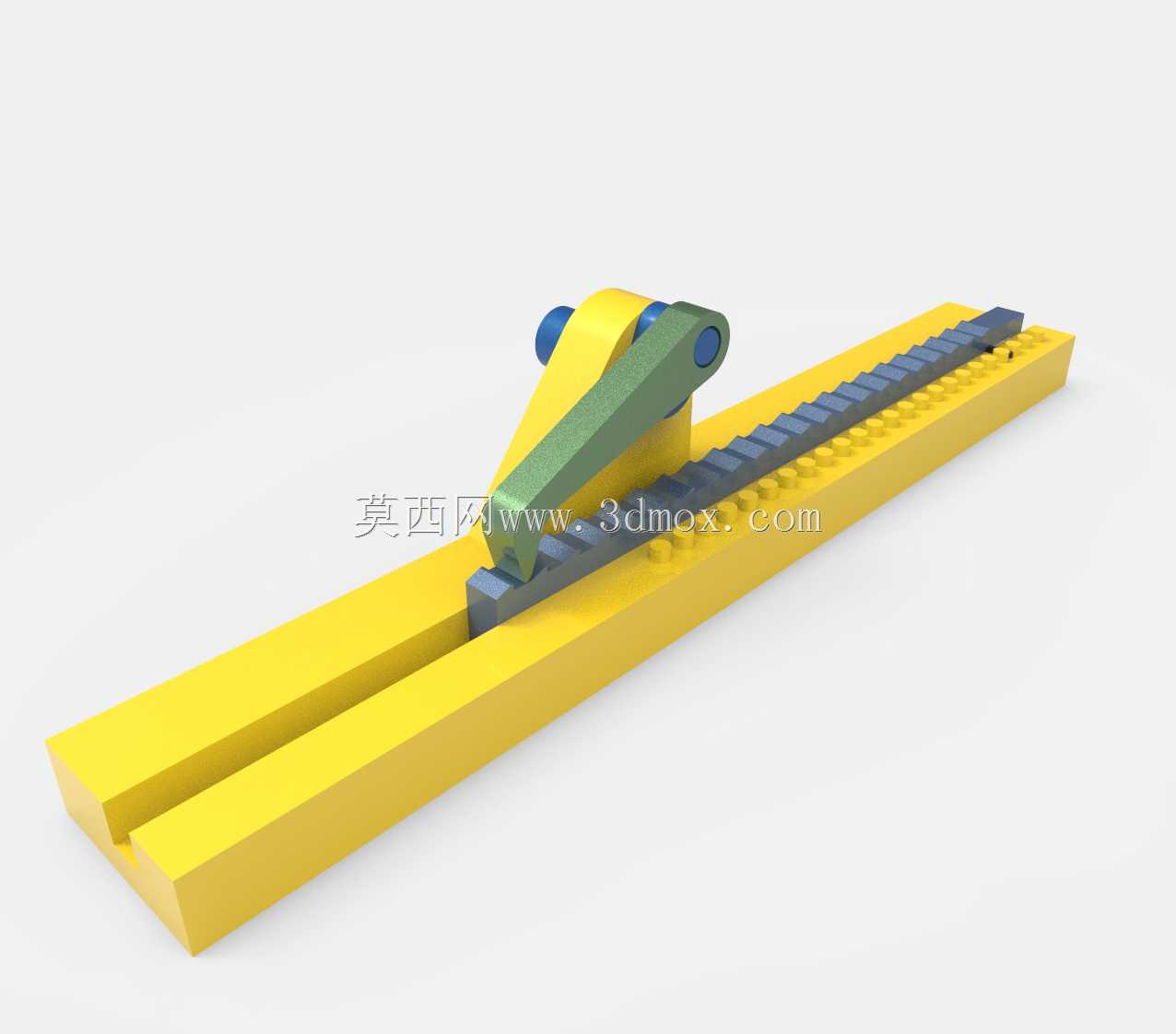

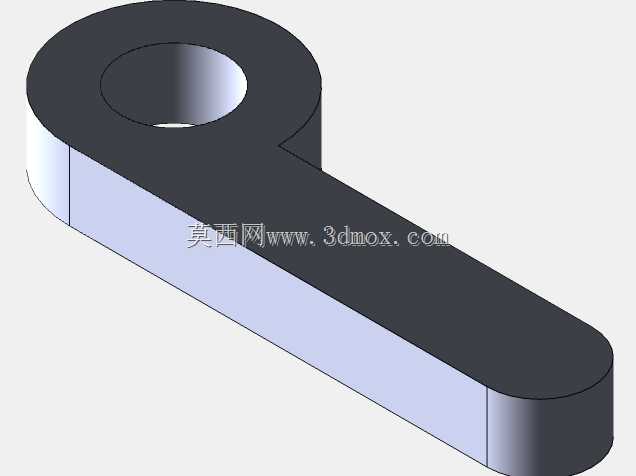

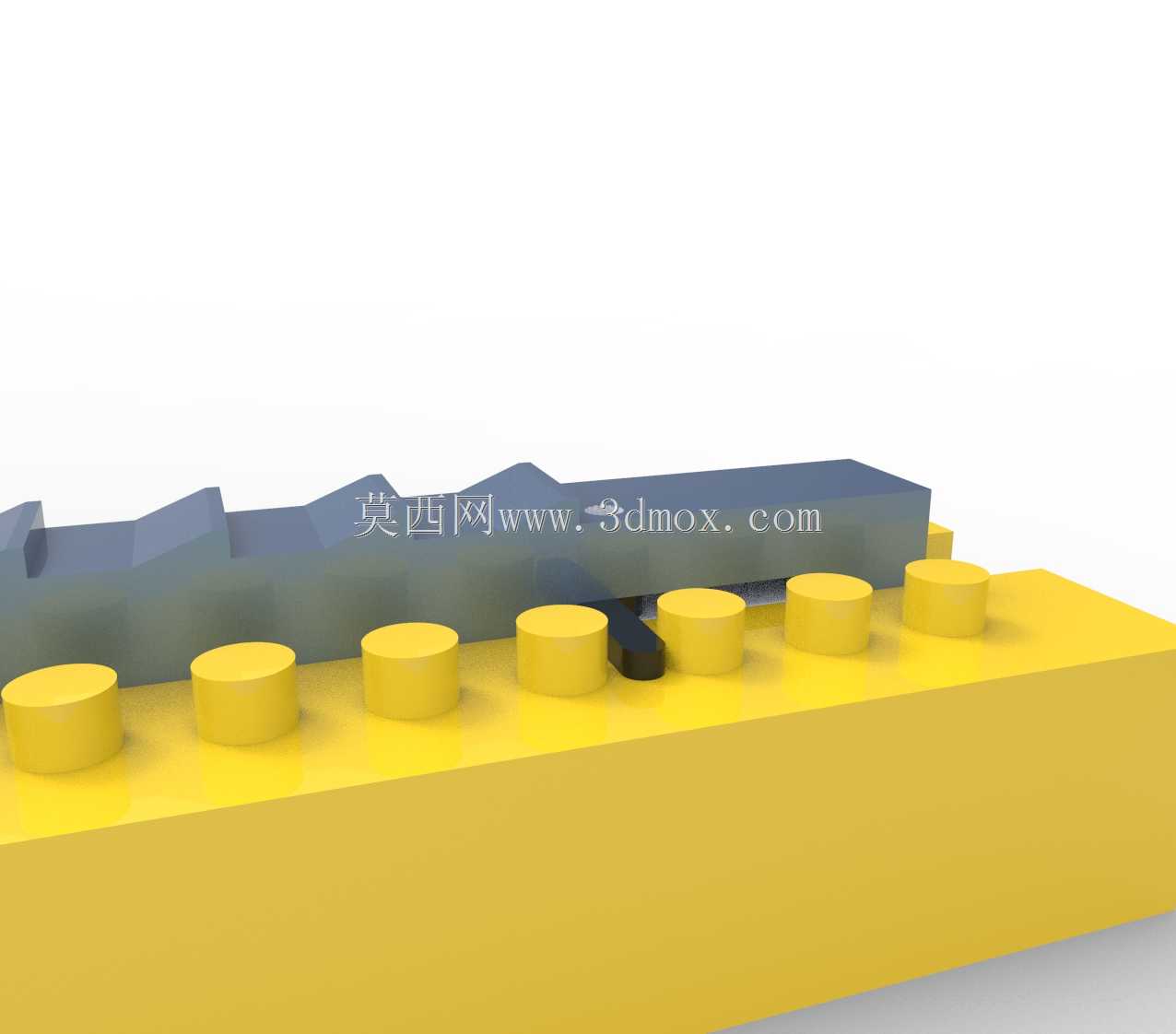

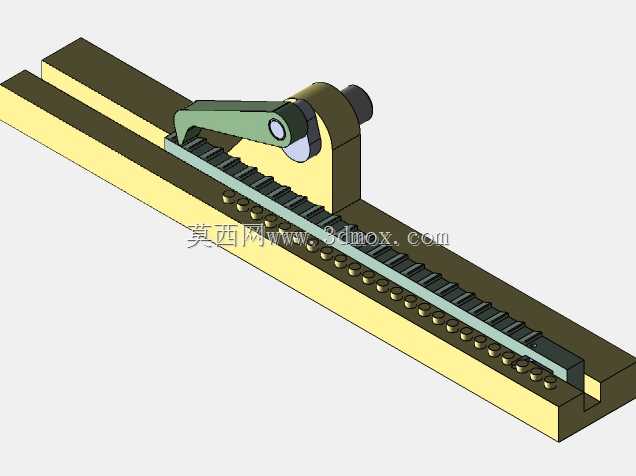

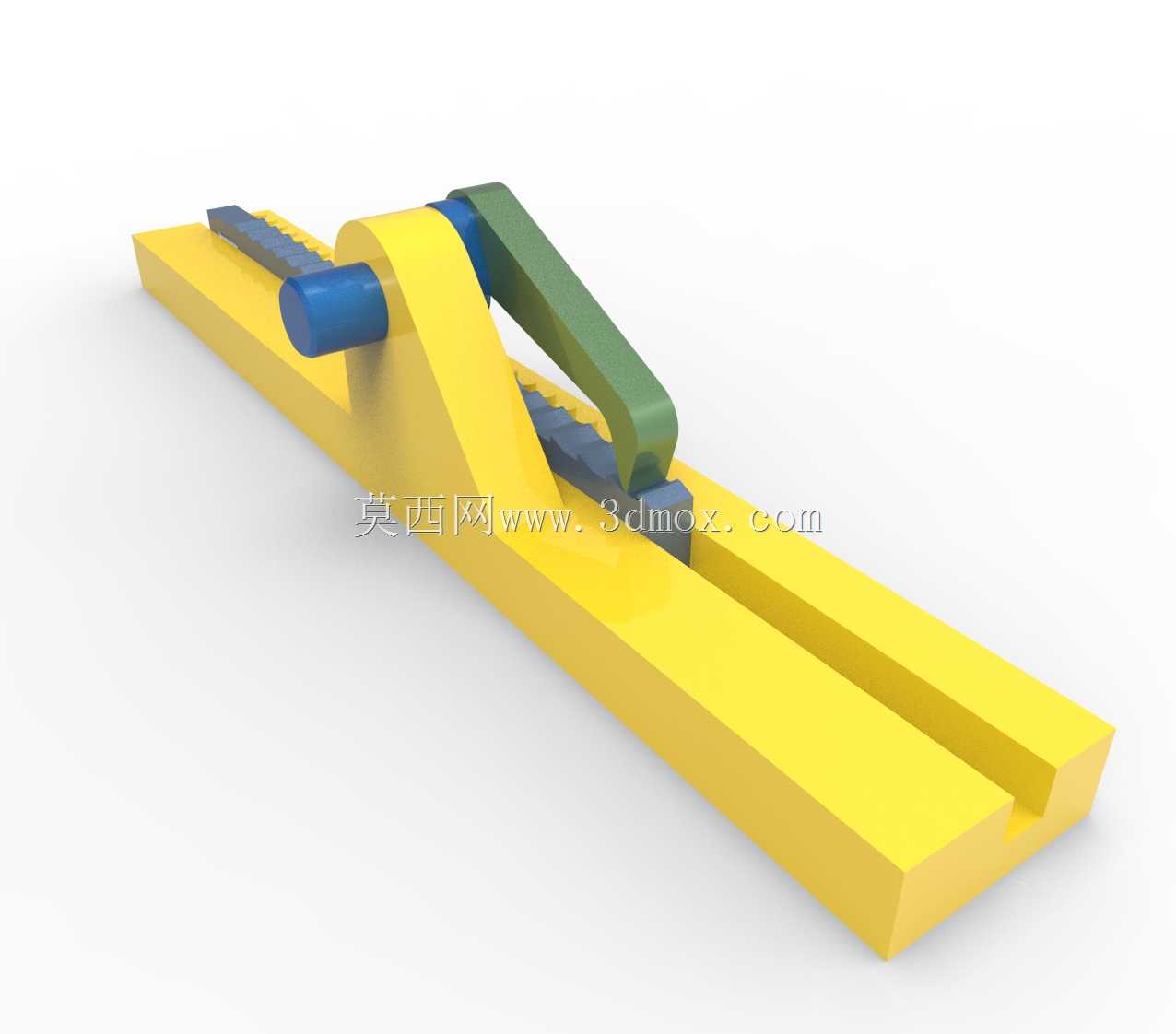

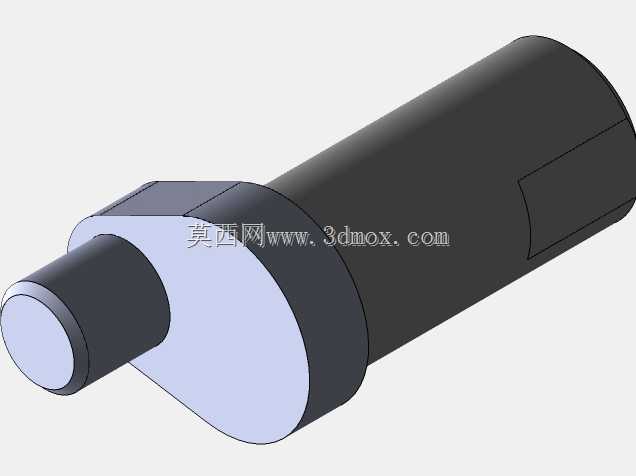

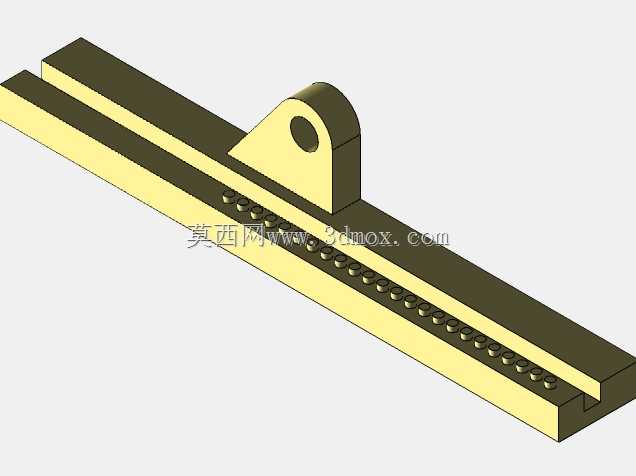

这类齿条式棘轮进给结构,常见于各类需要单向间歇送进的工位场景,比如小型冲压线的条料步进送料、工装夹具的单向位移锁紧、轻工包装设备的定长推送工位,核心作用是把摆杆的往复摆动转化为齿条的单向步进直线运动,反向运动时棘爪自动滑过齿面不会带动齿条后退,能在无额外锁紧机构的前提下实现进给后的位置保持,省去了单独的制动或锁止结构,简化了整套传动链的布局。从结构设计逻辑来看,整套机构的安装基准是底部的长条形导轨基座,基座上加工有与齿条配合的滑动槽,槽宽与齿条两侧的导向凸缘做间隙配合,单边间隙控制在0.02-0.05mm之间,既保证齿条滑动顺畅无卡滞,又能避免侧向窜动影响进给精度;基座的安装孔位沿长度方向等距分布,可直接通过内六角螺栓固定在设备安装面板上,安装面的平面度要求不低于0.1mm/100mm,防止基座变形导致齿条滑动卡阻。棘爪组件通过铰接轴安装在摆臂端部,铰接轴处配有耐磨衬套,降低往复摆动过程中的磨损量,棘爪与齿条齿面的啮合角度经过校核,保证摆臂下压时棘爪能完全卡入齿槽,抬升时棘爪可沿齿背顺利滑过,不会出现顶齿或脱啮失效的问题;摆臂的摆动角度可根据单次进给量需求调整,摆角范围通常在15°-30°之间,对应齿条单次进给步距覆盖2-10mm区间,能适配多数轻载工位的步进送料需求。齿形设计上采用不对称梯形齿,承载面为垂直于进给方向的直面,保证传力时无轴向分力导致的棘爪滑脱,齿背面为倾斜滑面,降低棘爪回程时的摩擦阻力;整套机构无复杂异形曲面,所有零部件均可采用常规铣削、线切割工艺加工,加工成本低,后期维护时仅需定期检查铰接轴磨损情况、在滑动面涂抹润滑脂即可,适合在低速轻载的自动化工位上长期稳定运行。在实际选型适配时,需要注意安装边界的预留:基座长度要大于齿条最大行程加上两端的安全余量,通常两端各留20mm以上的余量防止齿条脱出;摆臂摆动的圆周范围内不能有其他结构干涉,尤其是摆臂抬起到最高位置时,要保证与上方设备构件留有至少5mm的安全间隙;棘爪的压簧压力需要根据负载调整,压力过大会加剧齿面磨损,压力过小则会出现啮合打滑导致进给步距不准。
