深沟球滚动轴承三维结构设计

这类滚动轴承是旋转传动系统里最基础也最核心的支撑部件，从普通的民用家电电机、小型输送辊道，到工业设备里的泵轴、机床主轴支撑端，再到汽车变速箱的传动轴定位，几乎所有存在连续旋转运动的机械结构里，都能找到它的应用场景。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数降到最低，减少动力传递过程中的损耗，同时限制轴的径向与轴向窜动，保证轴上安装的齿轮、带轮等传动件始终处于设计的啮合、传动位置，避免因轴系偏移引发的传动异响、零件磨损加剧甚至设备卡死故障。

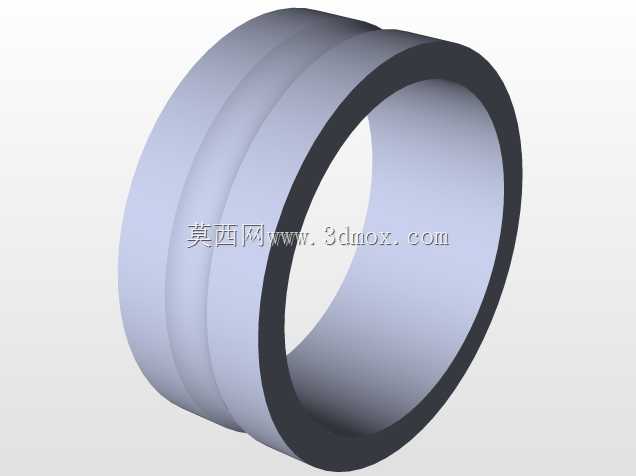

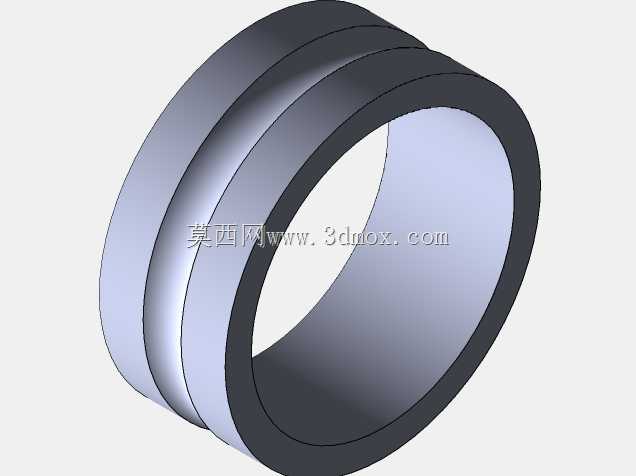

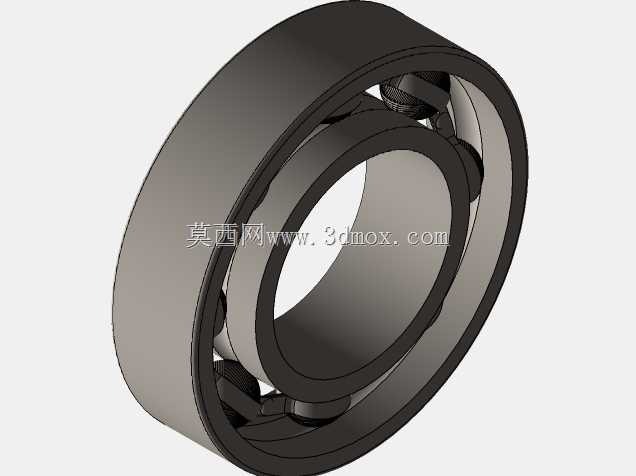

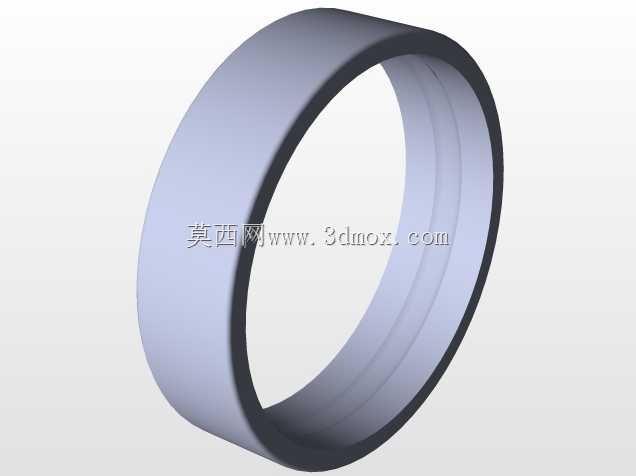

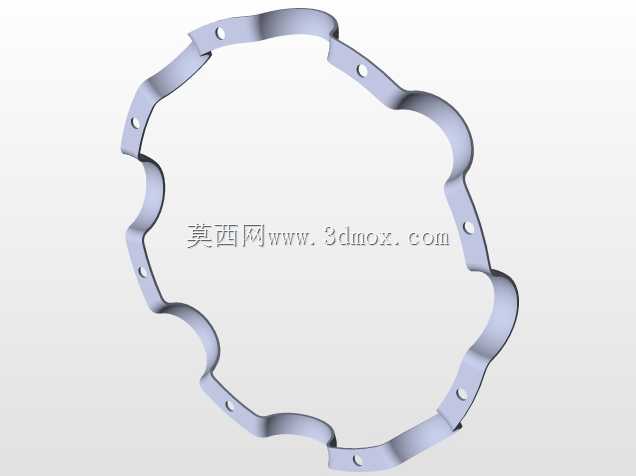

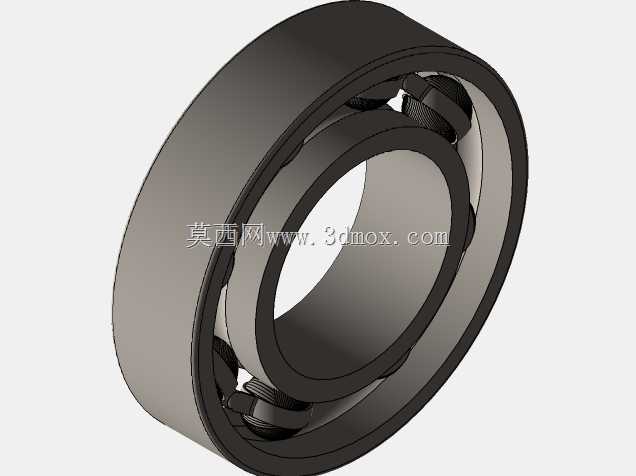

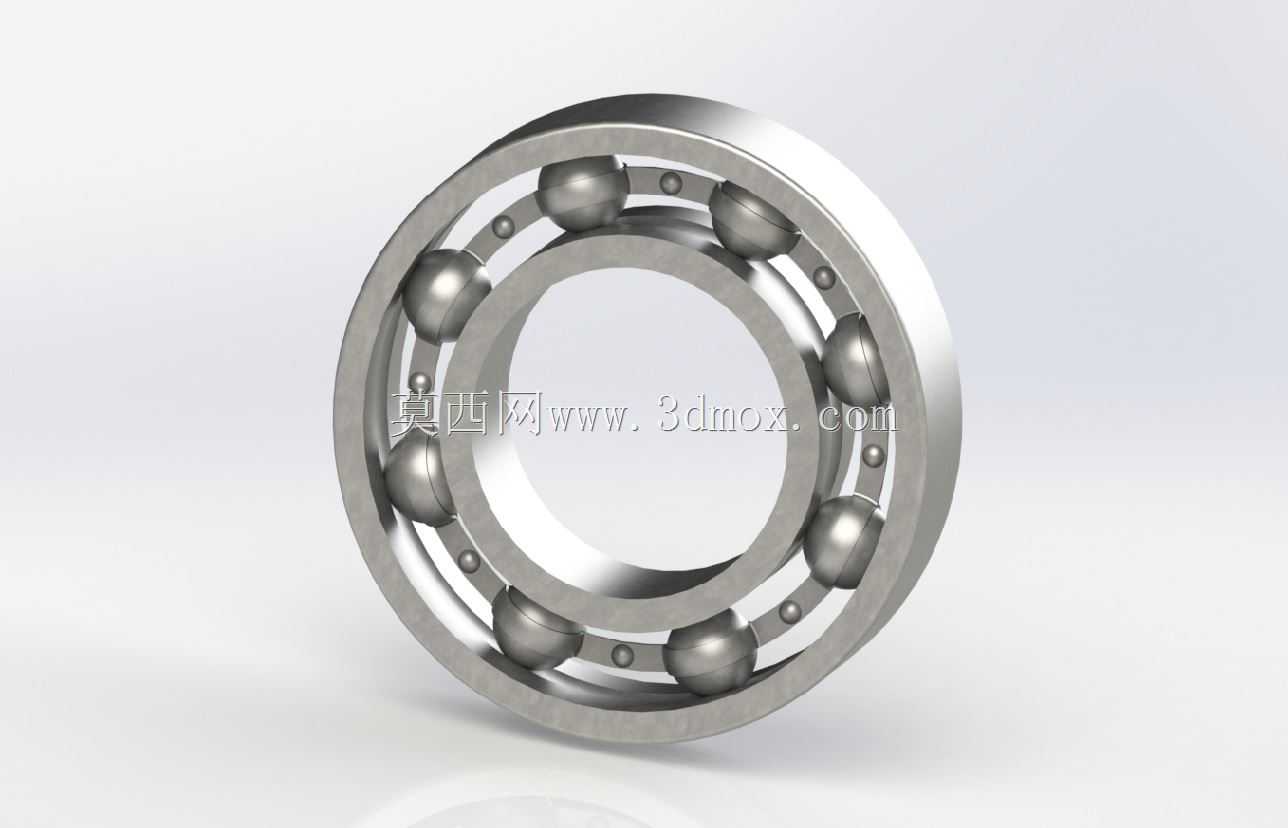

从结构设计逻辑来看，这个模型还原的是典型深沟球轴承的完整结构：整体由内圈、外圈、一组钢质滚动体、冲压保持架四个核心部分组成。内圈与轴采用过盈配合随轴同步转动，内圈外侧加工有连续的弧形滚道，滚道的曲率半径略大于滚动钢球的半径，保证钢球可以在滚道内顺畅滚动同时承受均匀的接触应力；外圈与设备的轴承座孔采用过渡或间隙配合，多数工况下外圈固定不转，内侧同样加工有对应弧度的滚道，和内圈滚道共同形成滚动体的运行轨道。保持架的作用是将所有滚动体均匀分隔开，避免相邻钢球在运转过程中直接接触产生额外摩擦和磨损，同时引导滚动体在滚道内均匀分布，在轴承无载荷区引导滚动体顺畅进入承载区，优化轴承整体的载荷分布。

建模过程中需要严格把控各部分的尺寸配合边界：内圈的内径尺寸要匹配对应公称直径的轴径公差带，通常选用基孔制配合，保证和轴的装配同轴度；外圈的外径尺寸要匹配轴承座孔的公差要求，兼顾安装便利性和外圈的定位可靠性；滚动体的直径公差、组配的径向游隙需要符合对应轴承精度等级的要求，游隙过小会导致运转时发热抱死，游隙过大则会引发轴系振动、旋转精度下降；内外圈滚道的位置度、同轴度直接决定轴承运转的平顺性，建模时需要保证滚道中心与轴承内孔、外圆的轴线完全重合，避免出现滚道偏斜导致的局部应力集中。另外轴承的宽度尺寸是安装时的核心轴向边界，设计轴承座的定位台阶、端盖压紧结构时，需要严格参考这个尺寸预留安装空间，避免出现装配时端盖压死轴承导致运转卡滞，或是预留间隙过大导致轴承轴向窜动的问题。这类轴承主要承受径向载荷，同时也可以承受一定量的双向轴向载荷，在转速较高、不适合使用推力轴承的场景下，也可以用来承受纯轴向载荷，相比滑动轴承，它的启动阻力小、维护简便、互换性强，是机械设计中选型频率最高的标准支撑零件。
