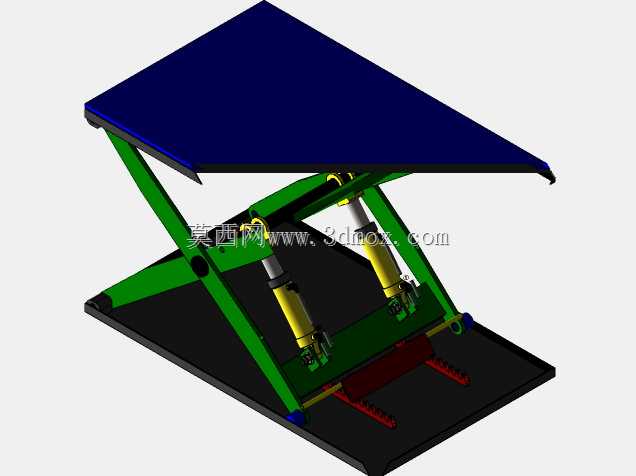

固定式剪叉液压升降作业平台结构

这款剪叉式升降作业平台，核心采用双组交叉剪臂作为承载传力结构，日常在生产车间内多用于不同高度工位间的物料转运、工装夹具的高度适配，也可嵌入生产线作为高度可调的装配工位台使用，部分仓储场景中也会搭配防护栏作为轻型货物的举升接驳设备，适配生产线上不同身高操作人员的作业高度需求，减少长期弯腰或抬手作业带来的疲劳损伤。从结构设计逻辑来看，剪臂采用矩形型钢焊接成型，铰接点处配置耐磨衬套，降低长期往复举升过程中的铰接磨损，延长设备维护周期；驱动端采用双液压缸同步驱动的布局，相比单缸驱动能更好地平衡台面偏载，避免单侧受力导致的剪臂卡滞，液压缸的安装铰点位置经过受力优化，在低位起始举升阶段就能获得足够的推力输出，避免启动阶段的负载冲击。台面采用整块花纹钢板铺设，边缘做包边加固处理，台面底部设置有与剪臂顶端连接的导向滑块，在升降过程中能抵消水平方向的分力，保证台面始终保持水平状态，不会出现偏移晃动。底部框架采用槽钢结构焊接成型，框架上预留有地脚安装孔，可直接通过膨胀螺栓固定在硬化混凝土地面上，也可根据使用需求加装脚轮做成移动式结构，安装时需要预留剪臂完全收拢时的底部空间，避免地面凸起部件干涉剪臂的收拢动作，同时要保证安装地面的水平度误差控制在合理范围内，防止长期偏载导致结构变形。在实际使用过程中，这类升降台的举升行程可根据实际工位需求调整剪臂的长度参数，额定承载范围覆盖轻型工装到中型物料转运的需求，液压系统可配置节流阀实现升降速度的平稳调节，避免启停阶段的冲击，台面侧边可根据使用场景加装安全挡边、防护栏或者物料定位夹具，适配不同的作业需求，比如在装配工位使用时可在台面上预留T型槽，方便固定工装夹具；在仓储接驳场景使用时可在台面边缘加装导向斜坡，方便小型推车直接上下台面。设计过程中需要重点校核剪臂铰接点的受力强度，以及液压缸在不同举升高度下的推力匹配，同时要考虑极限高位时的结构稳定性，避免侧翻风险，液压管路的布置要避开剪臂的运动轨迹，防止升降过程中管路被挤压磨损。
