90度弯通方形法兰管道连接结构

　　在工业流体输送、气动回路搭建、真空系统布设等场景中，管路走向的变向转接是管路布设环节无法避开的结构需求，这类弯通连接部件的设计合理性，直接影响整条管路的密封可靠性、流阻表现以及后期维护拆装的便捷性。这款90度弯通方形法兰连接结构，正是针对小通径直管路垂直转向的安装场景设计，两端均采用方形法兰安装面，适配对应规格的方形法兰管路端口，可实现两个垂直方向管路的刚性密封连接。

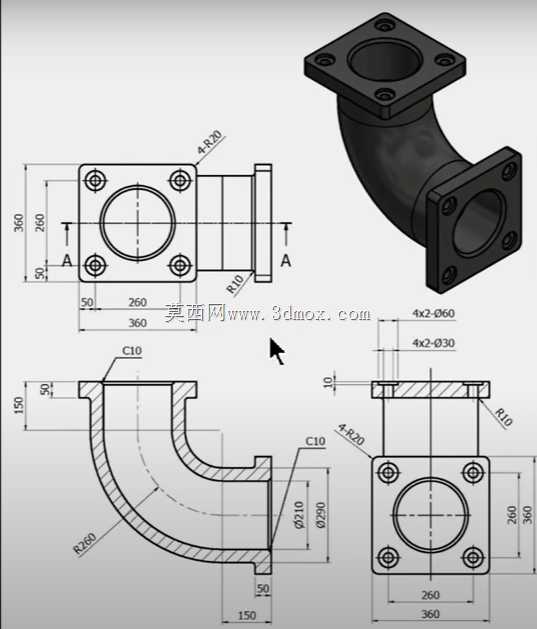

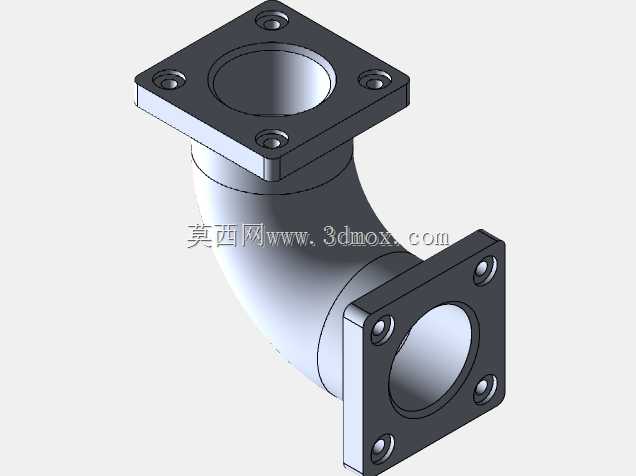

　　从结构设计逻辑来看，整体采用一体化弯管主体加两端方形法兰的结构形式，弯管段为等径圆弧过渡，内壁光滑无突变台阶，流体在转向过程中不会出现明显的涡流区，能有效降低管路转向带来的流阻损失，避免介质在转角处滞留堆积，尤其适配压缩空气、低压清水、轻质工业流体等介质的输送场景。两端的方形法兰盘与弯管主体为一体化成型结构，不存在焊接拼接带来的焊缝应力集中、焊缝渗漏隐患，结构强度更有保障，法兰盘上的四个安装孔采用对称分布设计，每个法兰面的四个孔位分别位于方形法兰的四个角区域，安装时可根据现场管路排布需求选择对应孔位对位，适配多角度安装对位需求，降低现场安装的对位难度。

　　安装边界方面，两端法兰的安装面均设计有平整的密封贴合面，安装时可根据输送介质的特性选配对应材质的密封垫片，密封垫片完全覆盖法兰通径区域，通过四个角的螺栓锁紧即可实现端面密封，螺栓锁紧过程中需采用对角分次锁紧的方式，避免法兰面受力不均导致密封垫片压偏失效。弯管段的弯曲半径采用行业通用的1.5倍通径设计，既不会因为弯曲半径过小导致流阻陡增，也不会因为弯曲半径过大占用过多安装空间，在狭小的设备内部管路布设场景中，能有效节省管路安装空间，避免与周边其他零部件产生安装干涉。

　　实际选型应用时，需要提前核对两端法兰的安装孔位间距、通径尺寸与待连接管路的法兰参数完全匹配，安装前需清理法兰贴合面的毛刺、杂物，保证密封面无磕碰划伤，若用于有一定压力的流体输送场景，锁紧螺栓需选配对应强度等级的标准件，避免长期承压后螺栓出现塑性变形导致密封失效。这类弯通连接结构相比采用两个直角接头拼接的管路方案，减少了一处密封点位，从根源上降低了管路渗漏的概率，同时整体刚性更好，在设备运行存在小幅振动的场景下，也能保持稳定的连接状态，不会因为长期振动出现接口松动的问题。在气动设备的气路布设、小型液压站的回油管路、环保设备的通风管路等场景中，这类一体化弯通法兰连接件都能发挥稳定的转接作用，结构简单可靠，后期维护时仅需拆卸两端法兰螺栓即可完成更换，无需改动周边其他管路结构，维护效率更高。
