小型直线模组式数控钻床结构

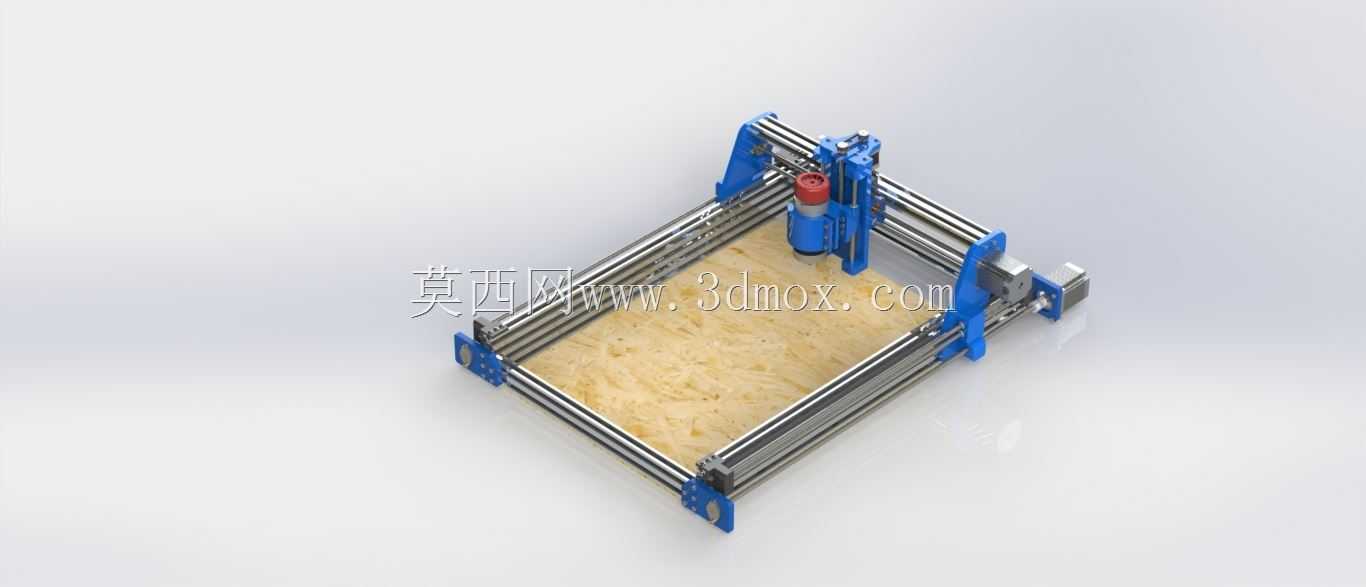

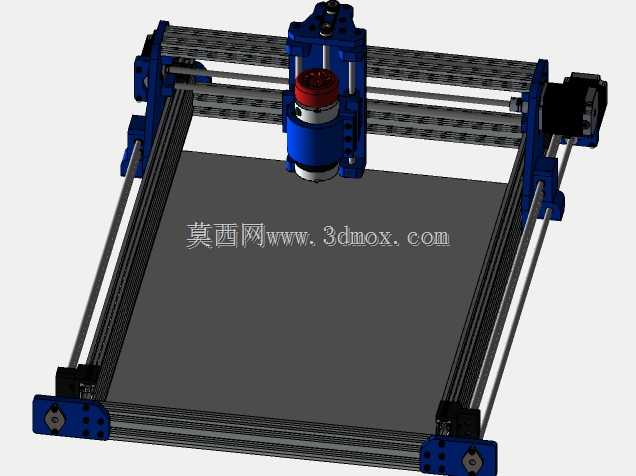

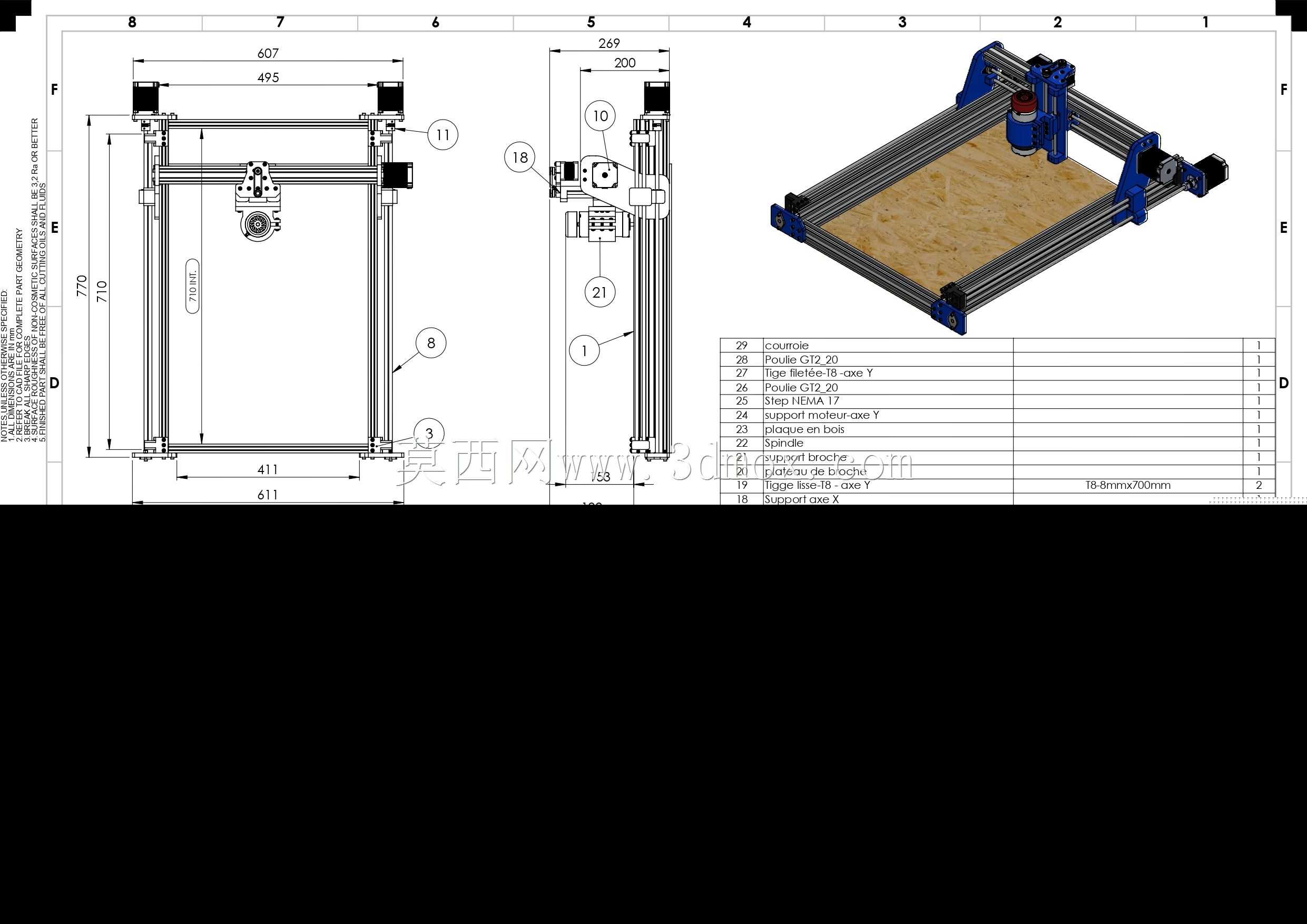

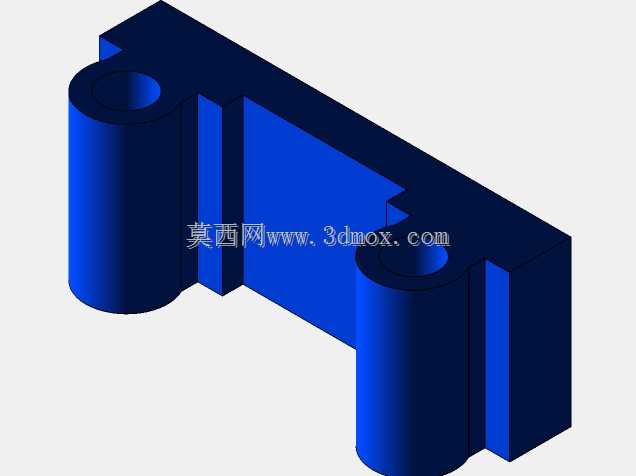

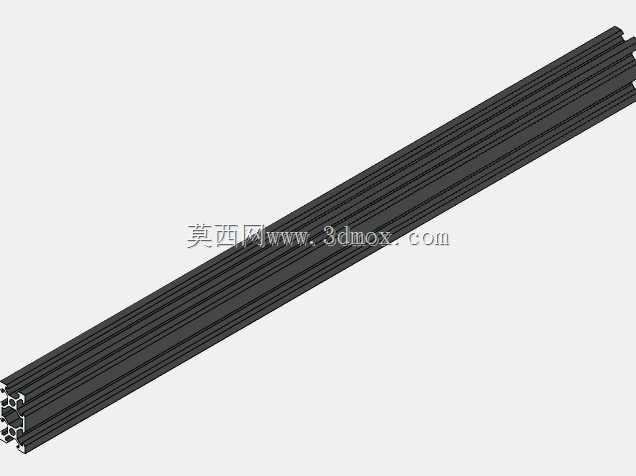

　　该结构面向小型零件的自动化钻孔、轻铣削与点位加工场景，常见于教学实训、小批量五金件加工、工装夹具改制、非标设备配套以及实验室样件试制。设备采用卧式长行程底座配合立式钻削主轴的布置方式，主体由直线导向模组、滑动拖板、立柱支架、主轴安装座、驱动端组件和端部限位结构组成。长方向的双导轨或多导轨平行布置，为工件或刀具的横向移动提供稳定支撑；导轨端部设置驱动与连接部件，便于将旋转运动转换为拖板的直线进给。立式支架固定在移动拖板上，随横向模组一起运动，支架上方承载主轴单元，使钻头能够沿竖直方向完成进给和退回动作。

　　从实际用途看，这类设备并不追求大型机床的重切削能力，而是强调小尺寸、易布置、点位控制和重复定位。它可以用于薄板、铝件、塑料件、木质或复合材料样件的孔加工，也可作为自动化产线中的钻孔工位，配合夹具完成定距孔、安装孔、定位孔的批量加工。由于底座行程较长，设备在处理长条状工件时具有明显优势，例如型材、导轨条、支架板、长条连接板等零件，可一次装夹后完成多个孔位加工，减少反复找正带来的误差。

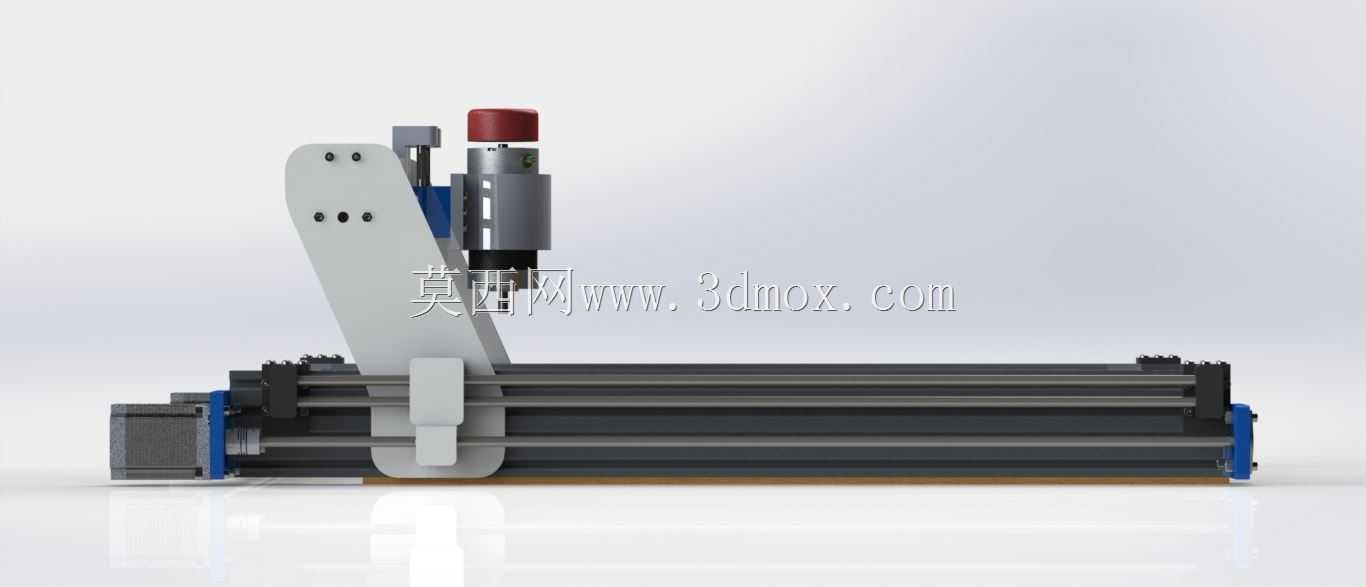

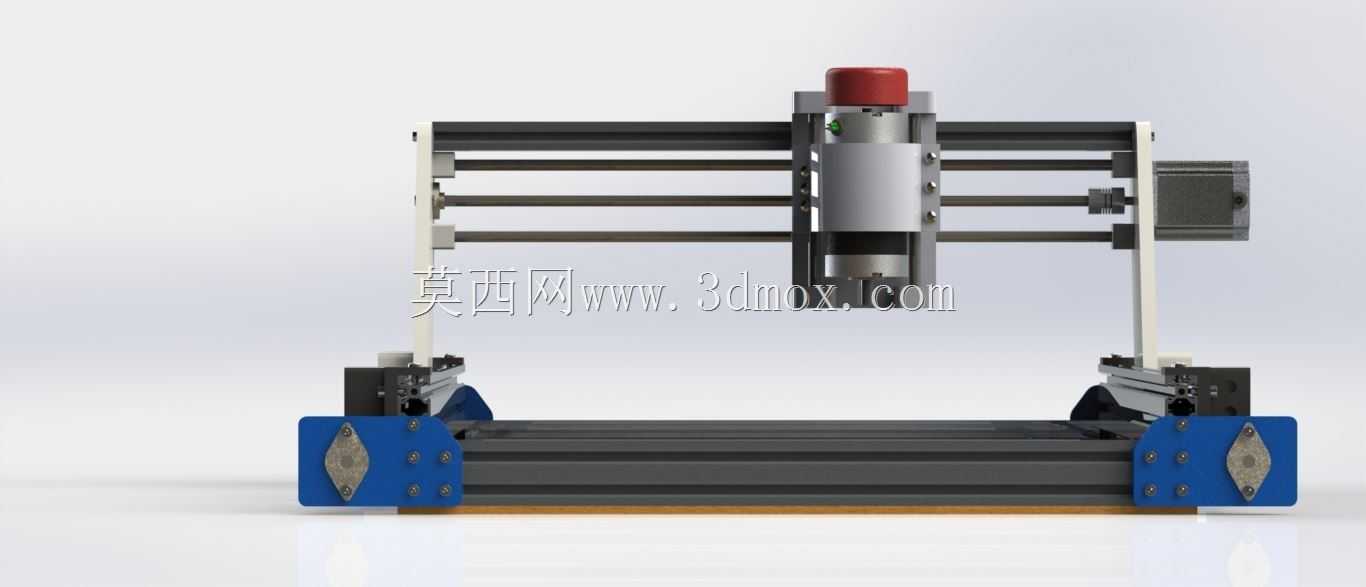

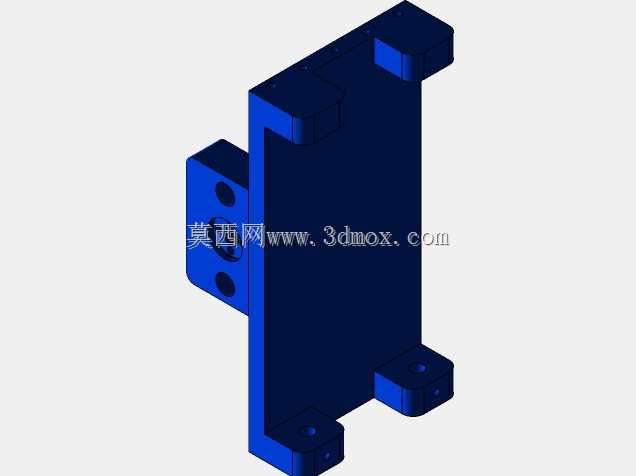

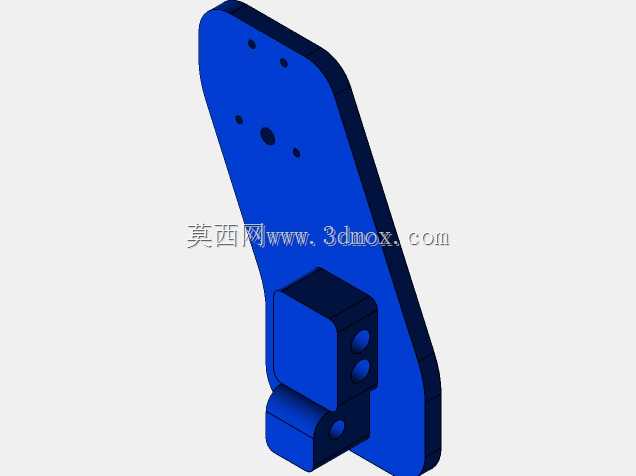

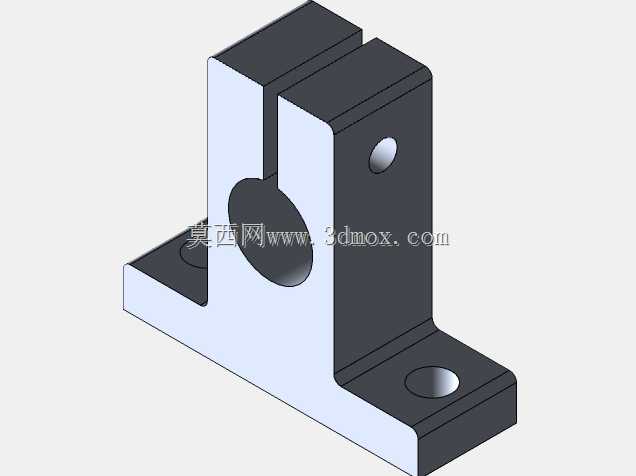

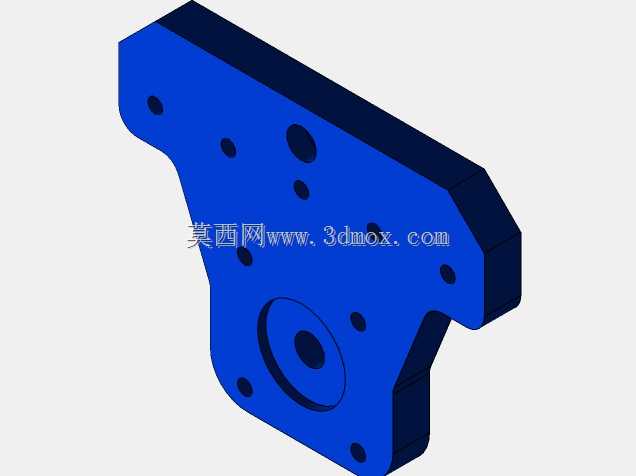

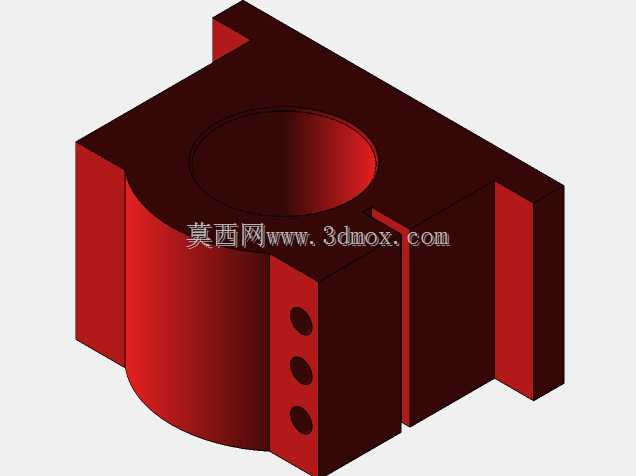

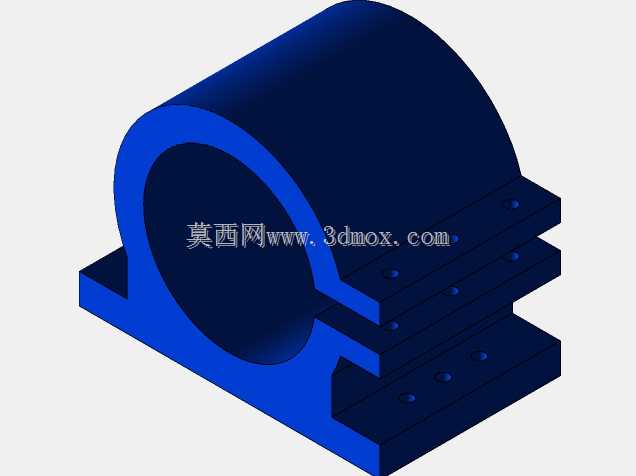

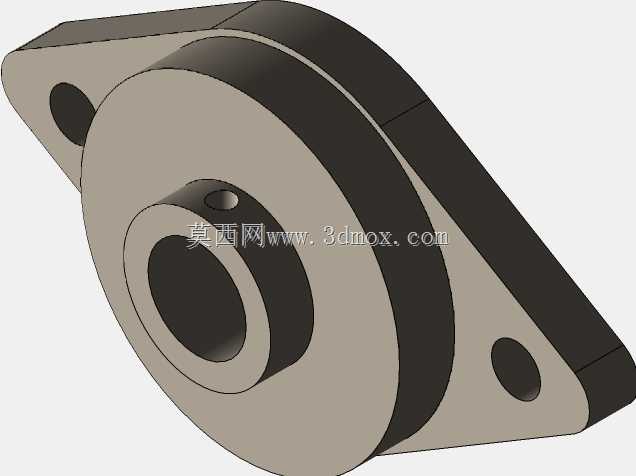

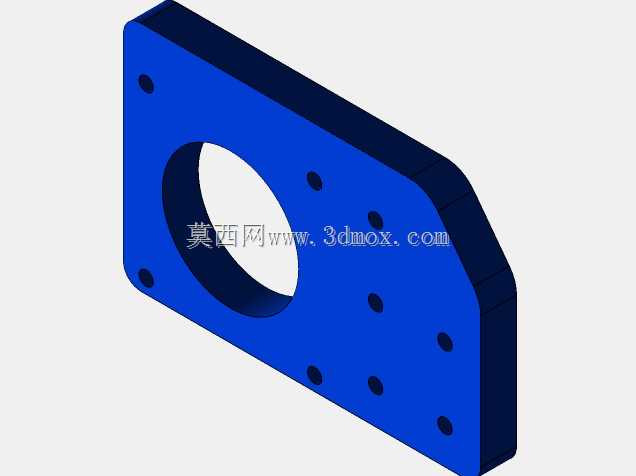

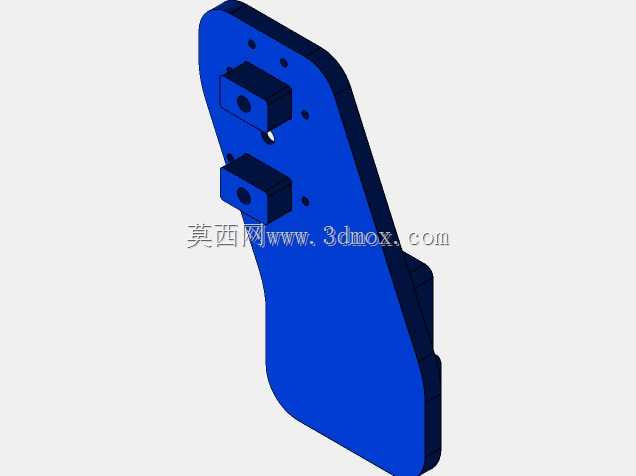

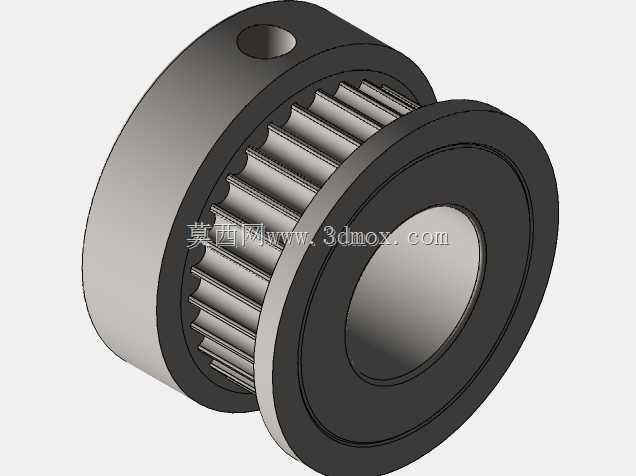

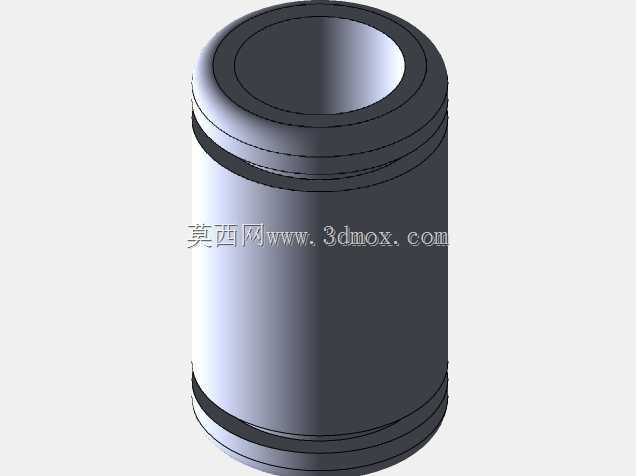

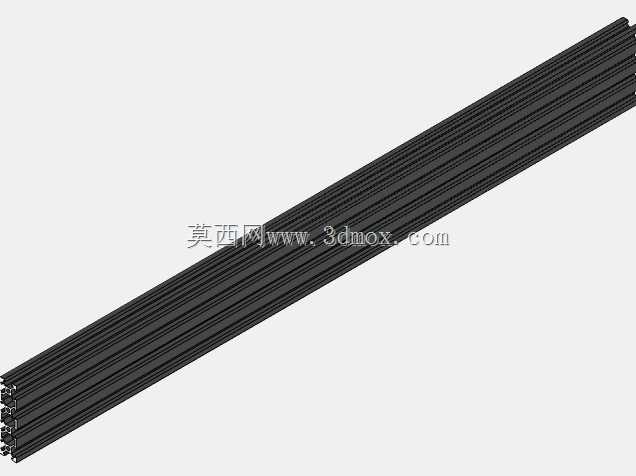

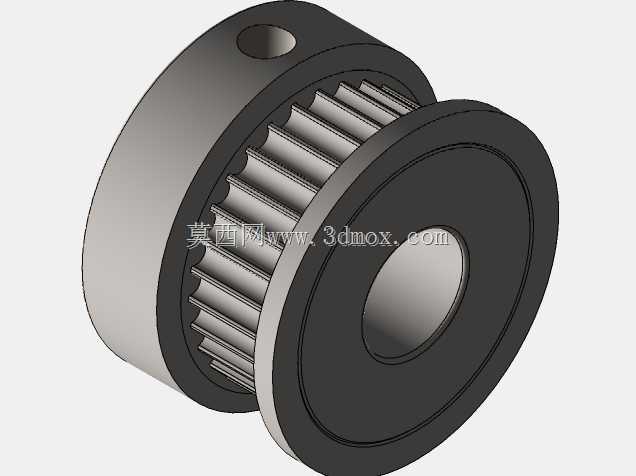

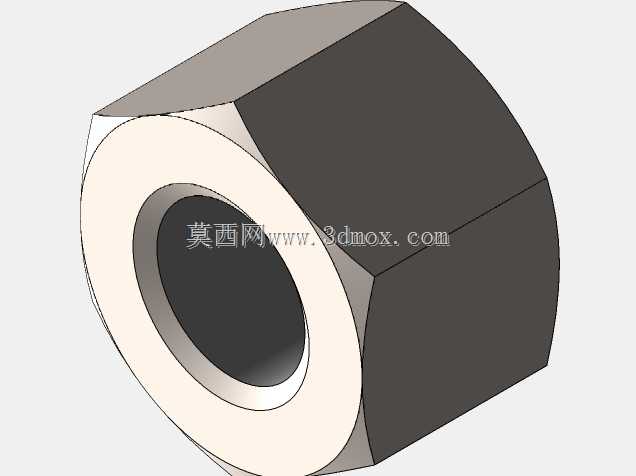

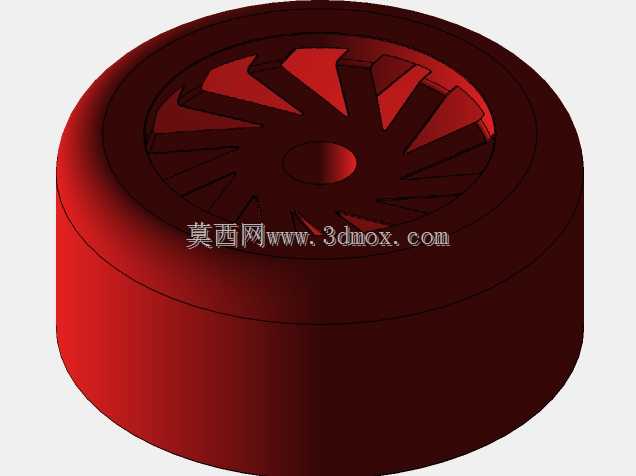

　　结构设计上，横向进给系统承担主要定位任务，导轨与传动件沿床身长度方向展开，拖板通过滑块与导轨配合，保证运动过程中的直线度。支架采用立板形式，板面设置减重孔和安装孔，既降低运动部分质量，又为传感器、限位块、拖链或附属元件预留安装位置。主轴部分位于支架前侧，顶部设置明显的操作或调节部件，主轴套筒沿竖直方向布置，能够承受钻削时的轴向力。主轴座与立板之间通过紧固件连接，设计时需要关注结合面的平面度、螺栓分布以及主轴轴线相对工作台面的垂直度，否则容易出现孔口偏斜、钻头磨损加快等问题。

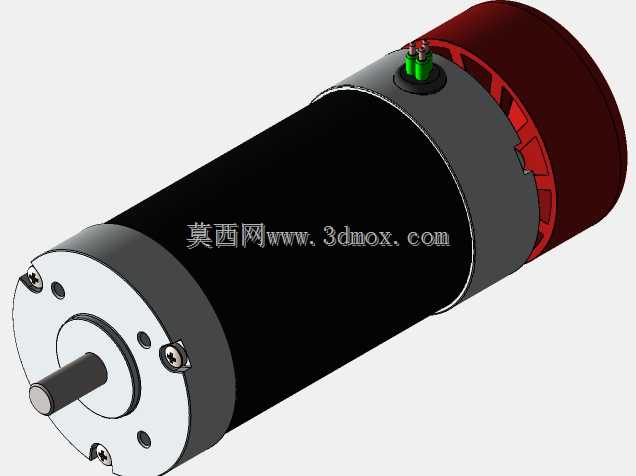

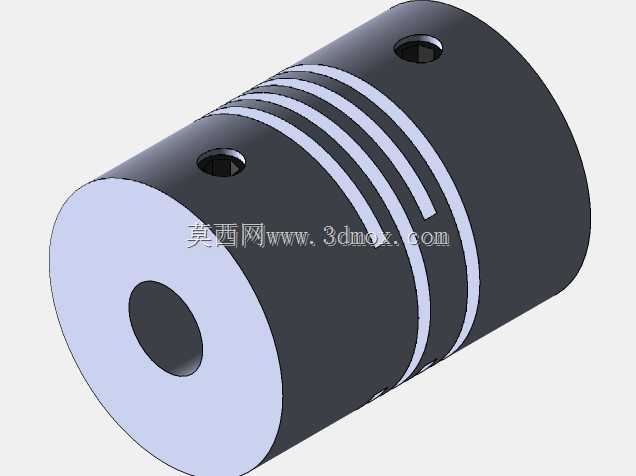

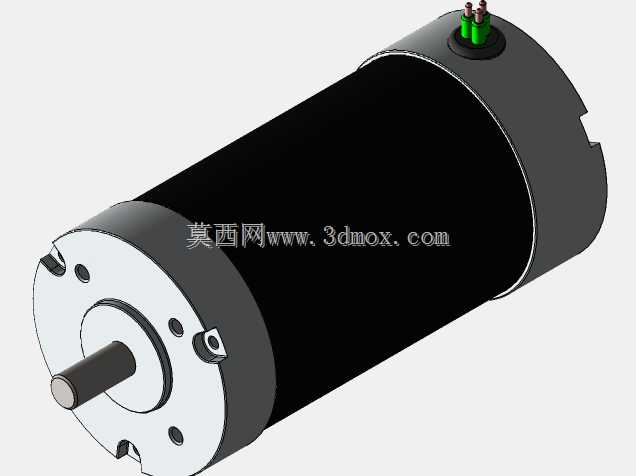

　　安装边界方面，整机外形呈长条状，长度方向占用空间最大，宽度方向相对紧凑，高度集中在立式主轴区域。布置时不仅要预留设备本体长度，还应在导轨两端留出驱动电机、联轴器或端盖的维护空间；在主轴上方留出刀具更换、手动调节和升降行程空间；在设备前方留出工件上下料及夹具操作区域。若安装于工作台或机架上，底面需要保持水平，长导轨支撑点应避免悬空，特别是中段位置，防止长行程运动时因基础刚度不足产生挠曲。地脚或安装板的位置宜对应导轨受力区域，以提高整体刚性。

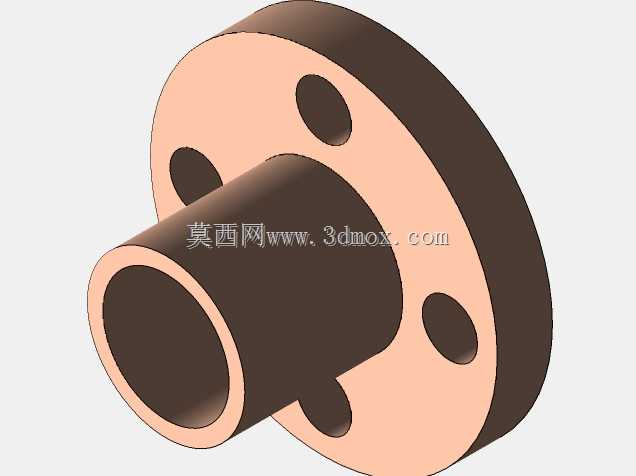

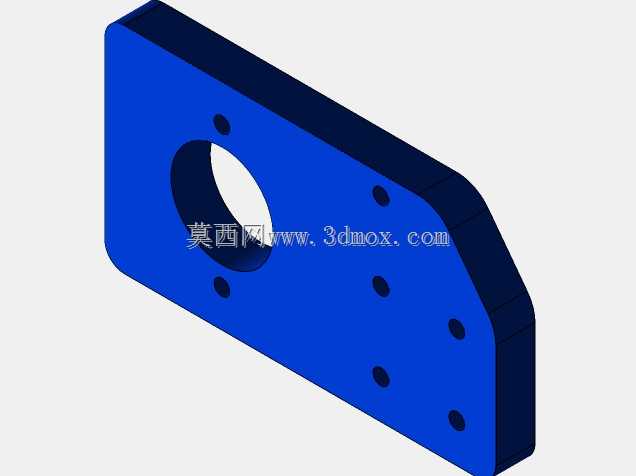

　　受力路径在钻削过程中较为清晰：钻头接触工件后产生轴向抗力，经主轴套筒、主轴座、立式支架传递到移动拖板，再由滑块和导轨分散至床身；横向进给时，驱动力通过传动元件推动拖板，导轨承受倾覆力矩和侧向力。因此，建模时需要重点表达导轨滑块配合面、支架与拖板连接面、主轴座夹持面以及端部驱动座的装配关系。对于细长床身，还应在结构评审中关注导轨平行度、拖板运动顺畅性和端部极限位置，避免支架移动到两端时与驱动座、限位件或外围防护罩发生干涉。

　　该三维结构适合用于机床方案论证、小型数控设备教学、非标钻孔工位设计以及运动机构演示。通过模型可以直观检查主轴与导轨的相对位置、刀具可达范围、拖板行程余量、工件装夹空间以及维护拆装路径，为后续细化电控布置、防护罩设计和夹具配套提供结构依据。
