250mm直径内置导流结构机器人行走轮

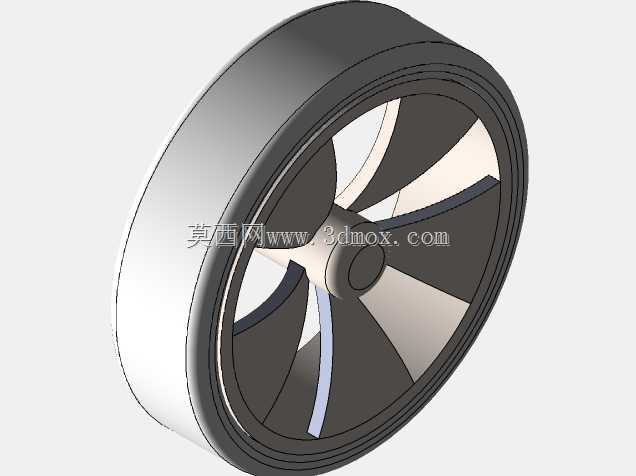

　　这款轮组部件主要面向室内外巡检机器人、小型服务机器人、轻载AGV底盘的行走系统配套设计，区别于传统实心橡胶行走轮，该轮体采用轮毂与轴体一体化的集成式结构，轮体内部集成多片径向布置的导流叶片，在轮体随驱动轴转动过程中，叶片可带动轮腔内部空气形成定向流动，一方面可带走轮毂集成驱动单元工作产生的积热，避免长时间连续行走导致的驱动部件温升过高，另一方面可在轮体接触地面前，通过气流吹除行进路径上的浮尘、细碎碎屑，减少硬质颗粒卡入轮面与地面间隙造成的行走打滑、轮面异常磨损问题。

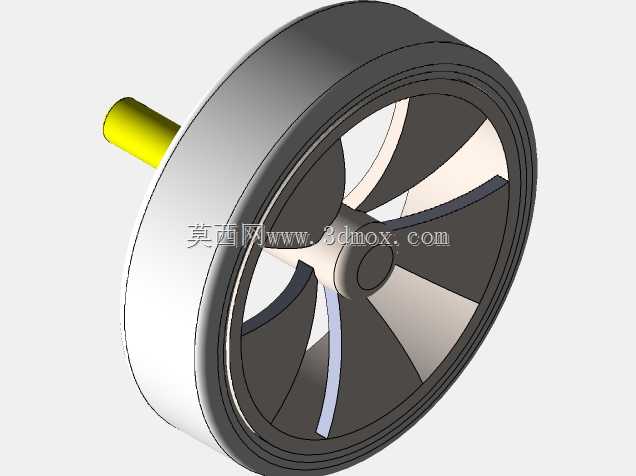

　　从实际安装适配角度看，轮体的轴向总厚度为80mm，轮体外径为250mm，伸出的驱动轴段为等直径圆柱结构，轴段长度匹配常规轻型驱动单元的输出轴安装孔深度，安装时无需额外加装转接轴套，可直接通过轴端顶丝或者平键结构与驱动输出端完成周向固定，轮体的安装基准面为轮毂外侧的垂直端面，端面加工有同轴度定位止口，可与底盘安装座的定位面完全贴合，保证轮体转动时的径向跳动量控制在轻型移动设备的允许范围内，避免行走过程中出现轮体偏摆、底盘行进轨迹偏移的问题。

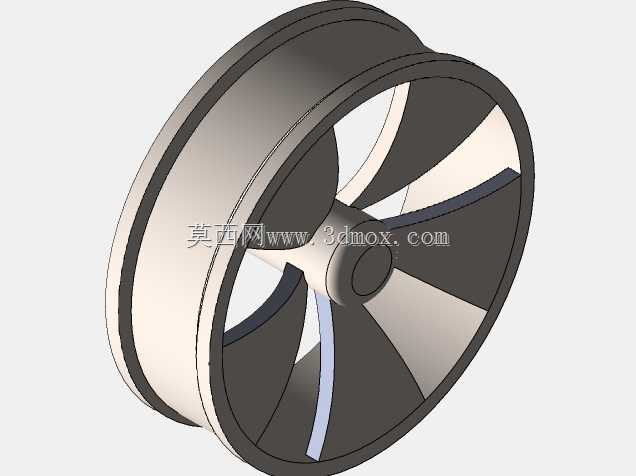

　　设计过程中优先考虑了轻载移动场景的受力特性，轮辋部分采用等厚度环形结构，壁厚取值兼顾结构强度与整体重量控制，避免轮组自重过大增加驱动单元的负载损耗，内部的导流叶片采用等截面直叶片设计，叶片与轮毂、轮辋的连接位置做了圆弧过渡处理，消除应力集中点，保证轮体承受径向冲击载荷时，连接位置不会出现应力开裂问题。叶片的安装角度经过反复校核，既保证转动时的气流流量满足散热与吹尘需求，又不会因为叶片角度过大产生额外的风阻损耗，降低驱动单元的无效功率消耗。

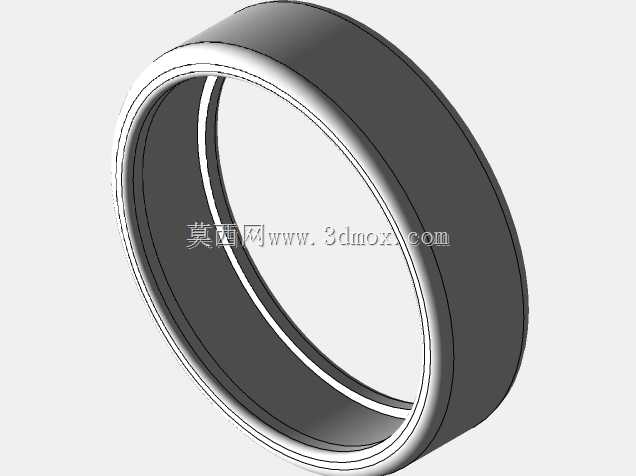

　　在实际场景适配中，该轮组可适配平整铺装路面、短距离草地、轻度不平整碎石路面等多种巡检机器人常见的行进路况，轮辋的外圆柱面可根据使用需求外包橡胶层或者防滑纹理层，进一步提升轮体与地面的附着系数，减少湿滑路面的打滑概率。轮体的中心轴与轮毂为同轴一体式设计，省去了传统轮组的轮毂与轴连接的装配环节，减少了装配累积误差，同时降低了连接位置松动失效的风险，适合长时间连续运行的无人值守移动设备使用。

　　从结构建模的细节来看，轮体所有回转面均以中心轴的轴线为统一基准，保证各部分的同轴度公差符合设计要求，叶片沿圆周方向均匀分布，相邻叶片的间距一致，保证轮体转动时的动平衡性能，避免高速行走时出现振动问题。轮毂中心的轴孔与伸出轴为一体加工结构，不存在装配间隙，传动过程中无回差，可满足需要精准行走里程计数的机器人场景使用，配合底盘的编码器即可实现精准的行进距离测算，减少行走定位误差。
