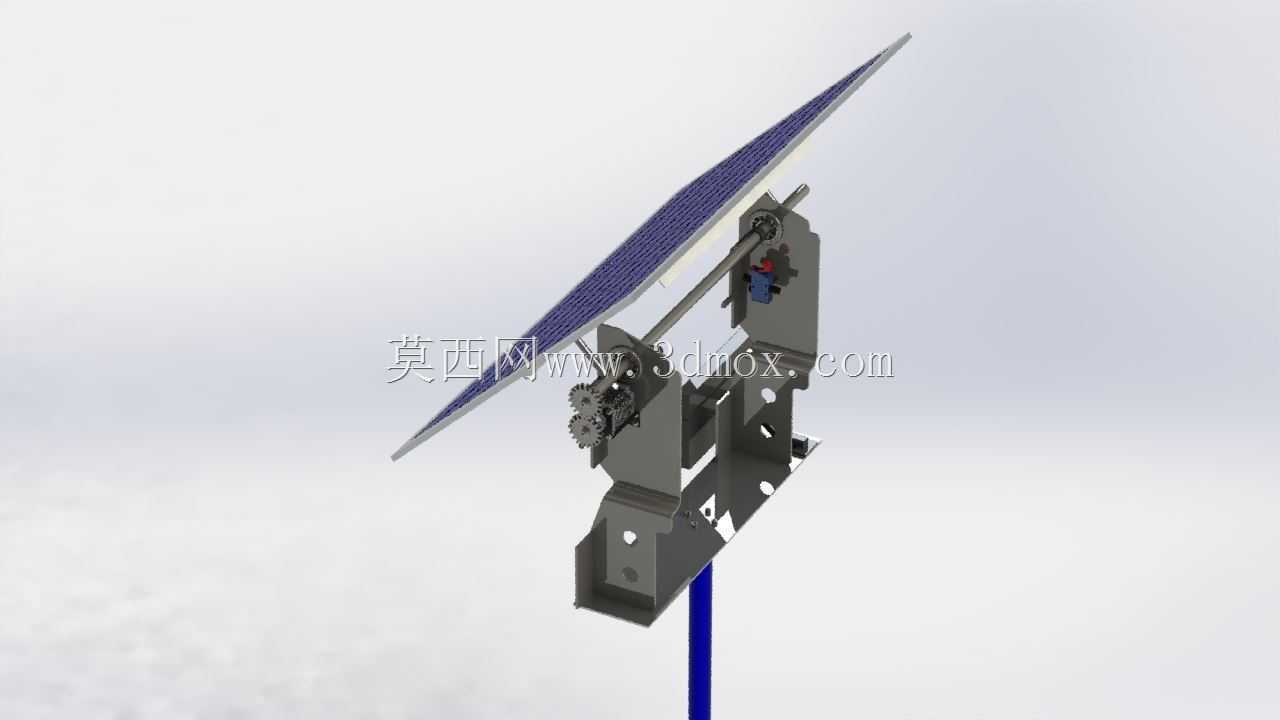

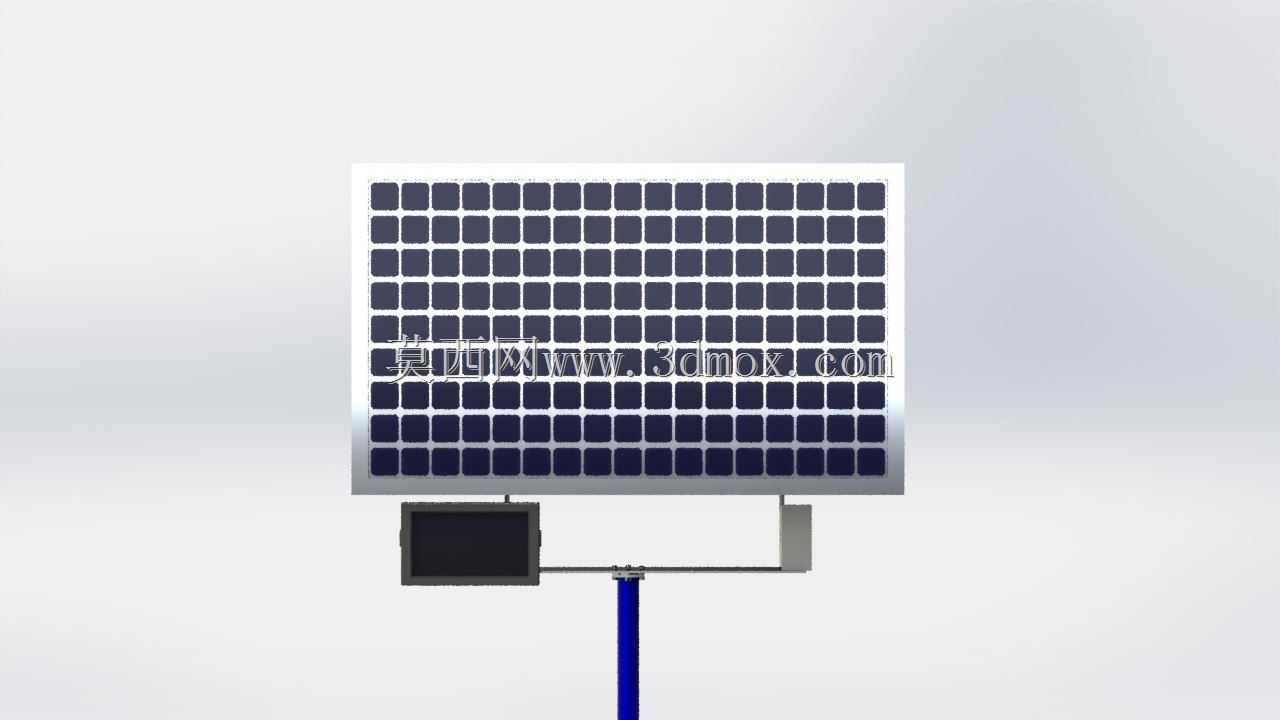

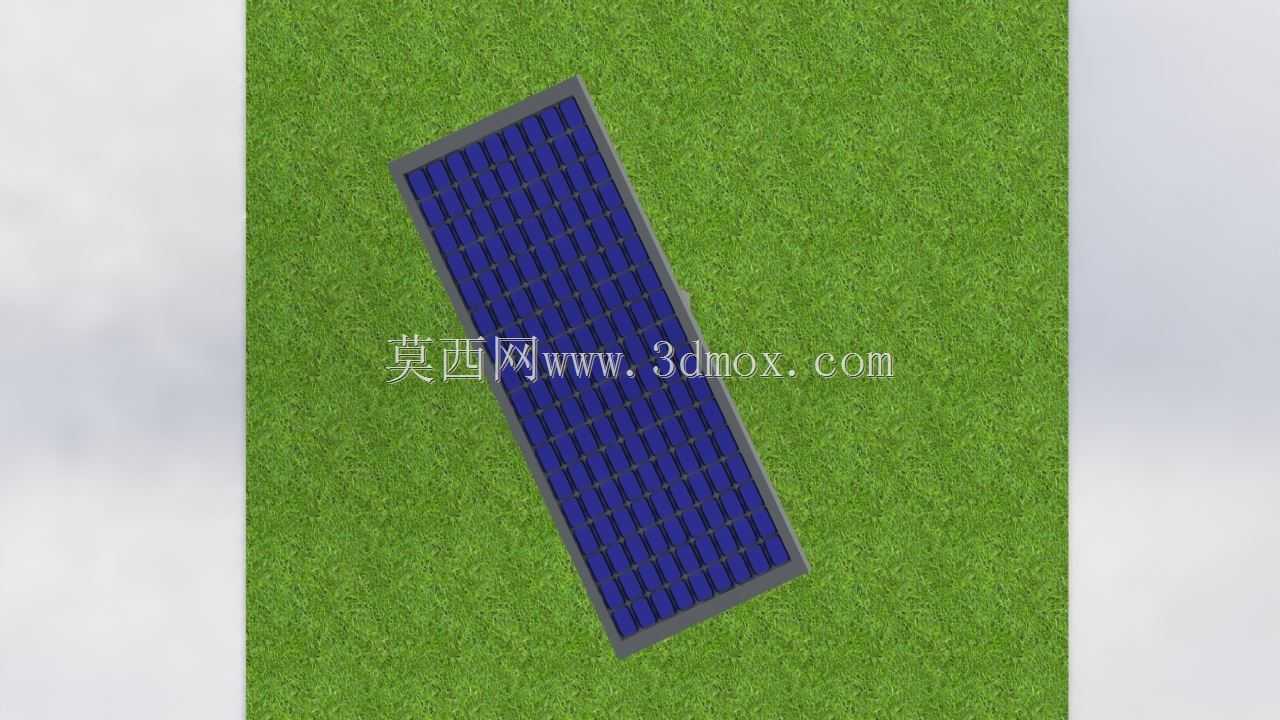

双轴可调式光伏追日支撑装置结构设计

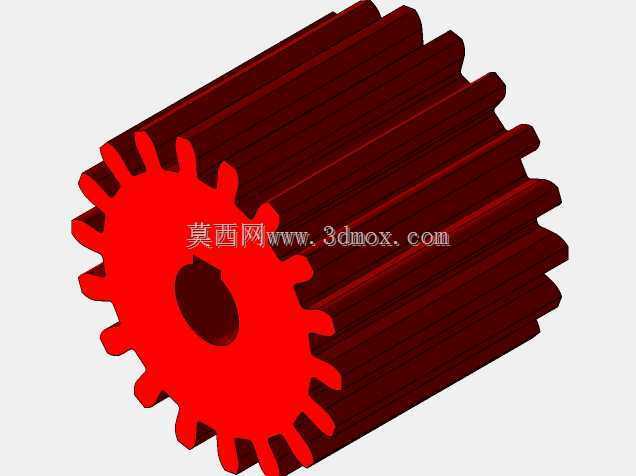

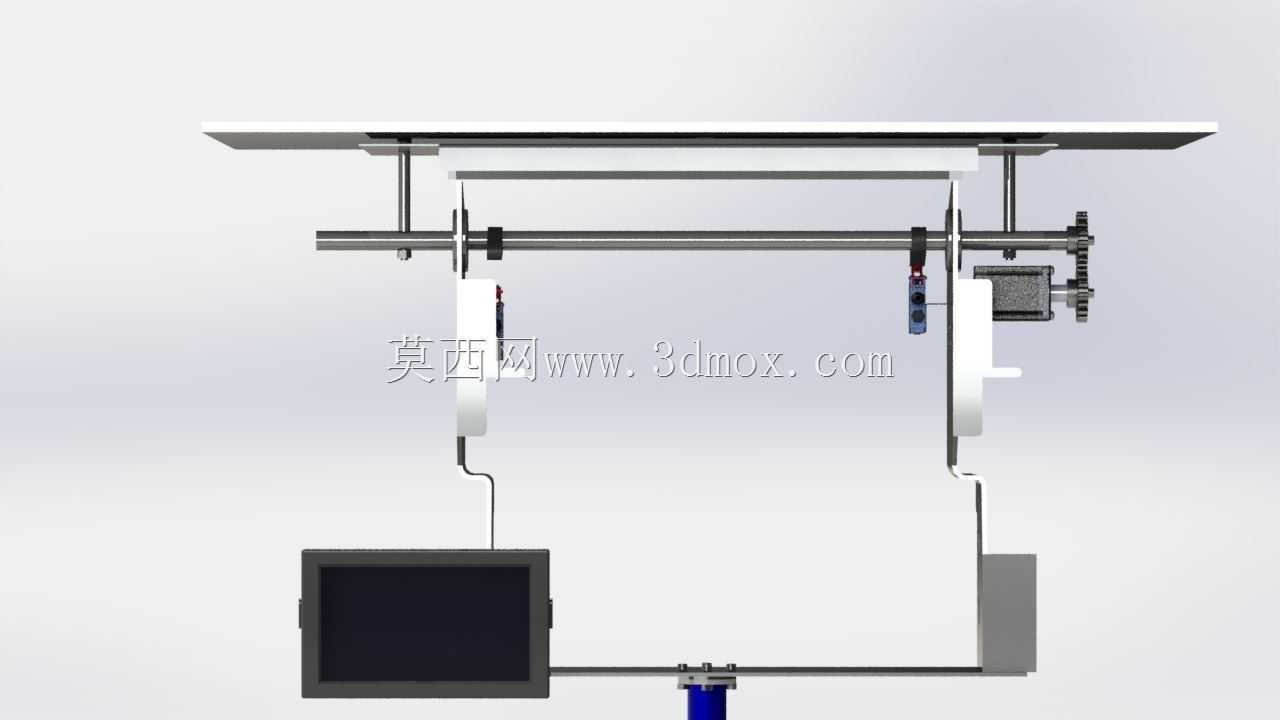

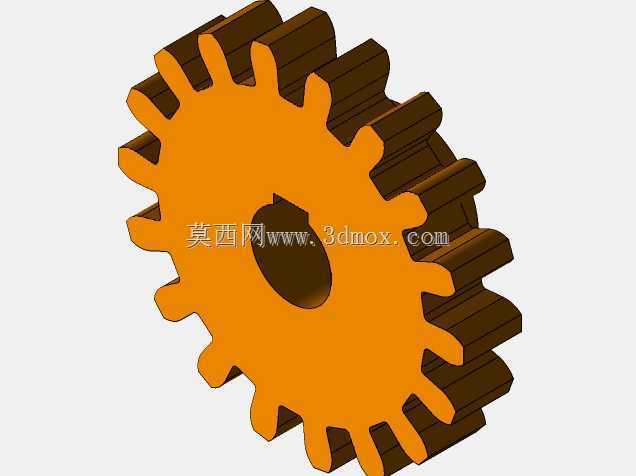

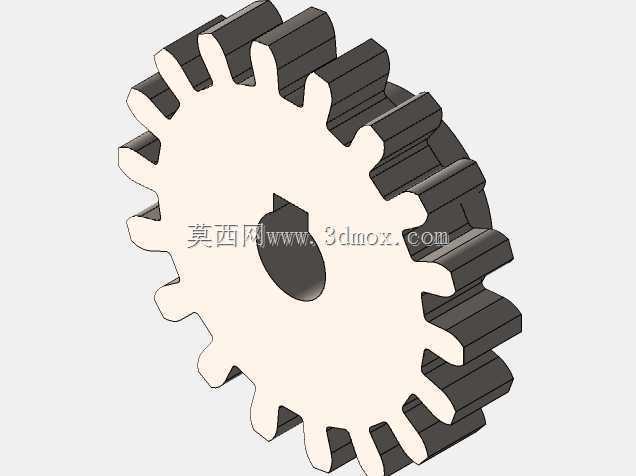

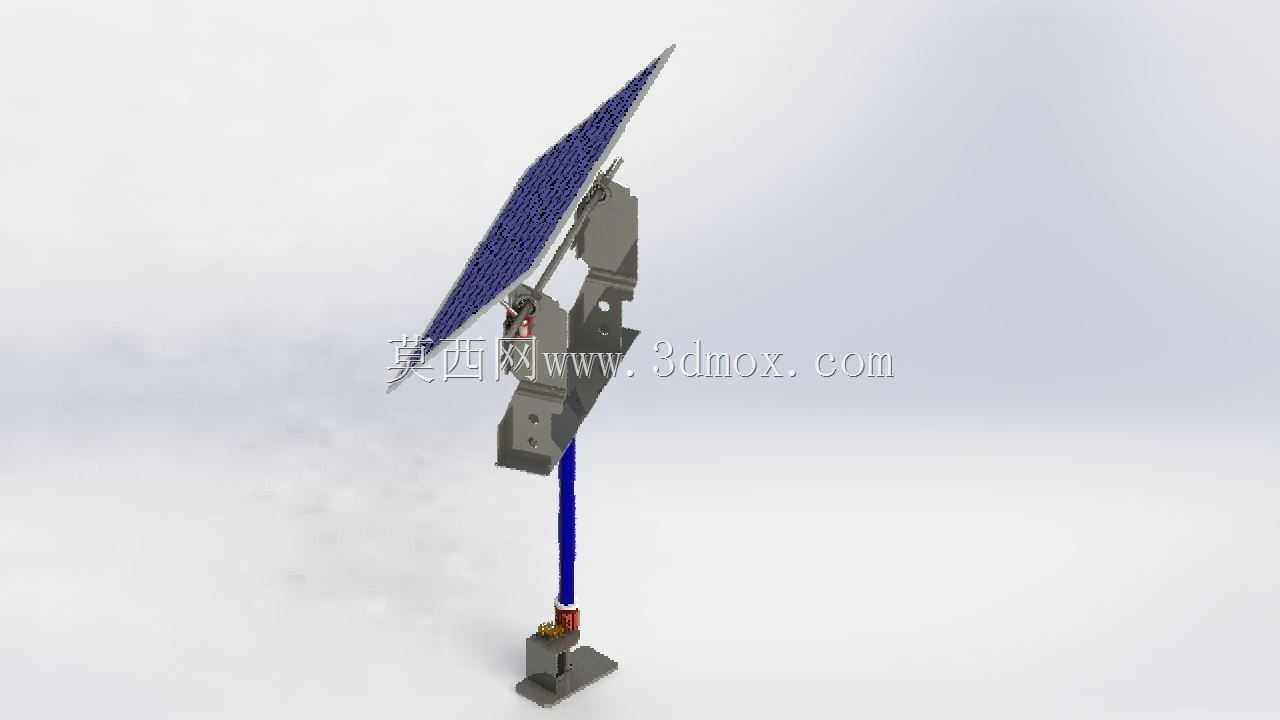

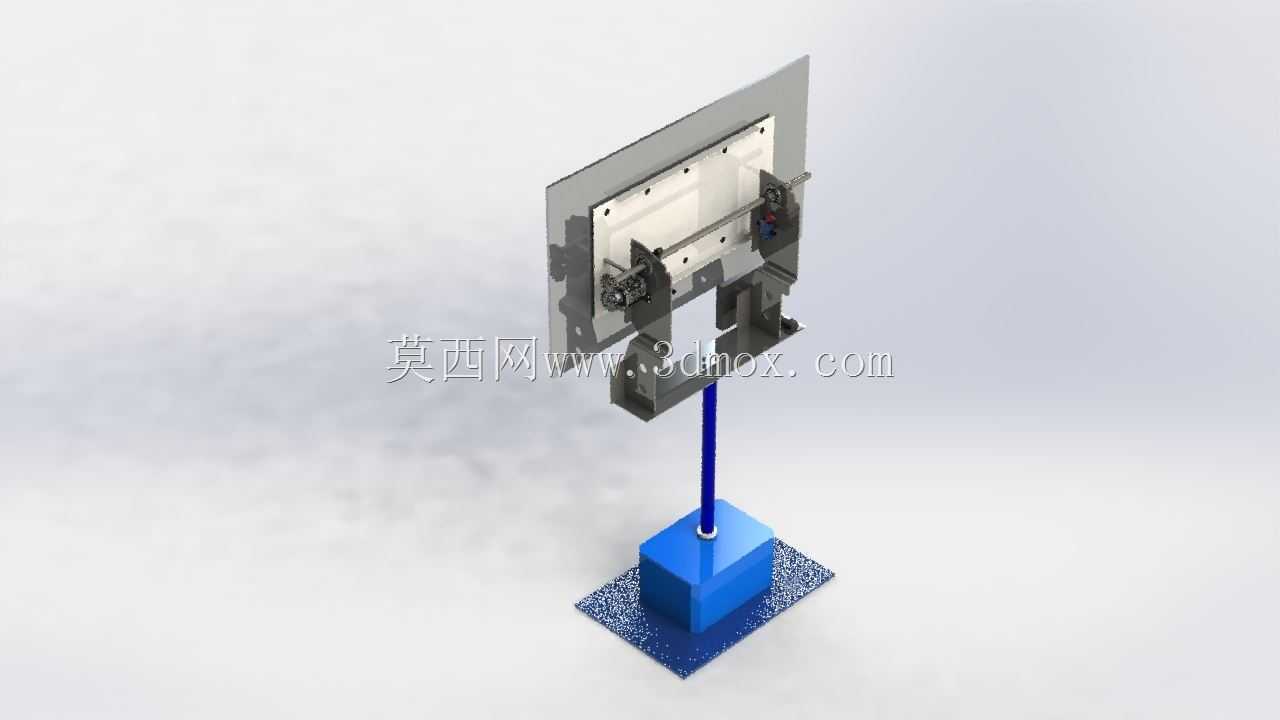

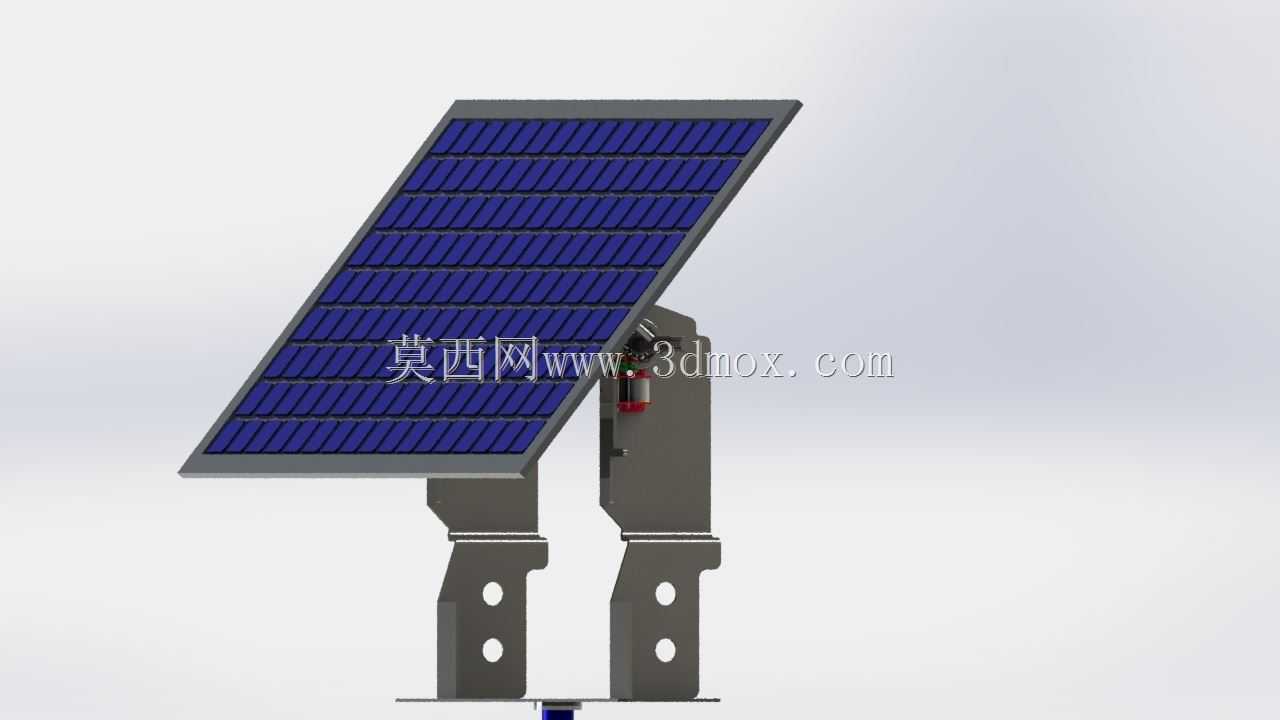

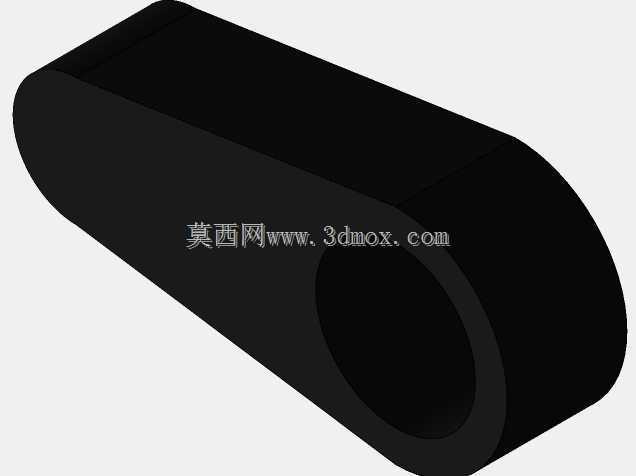

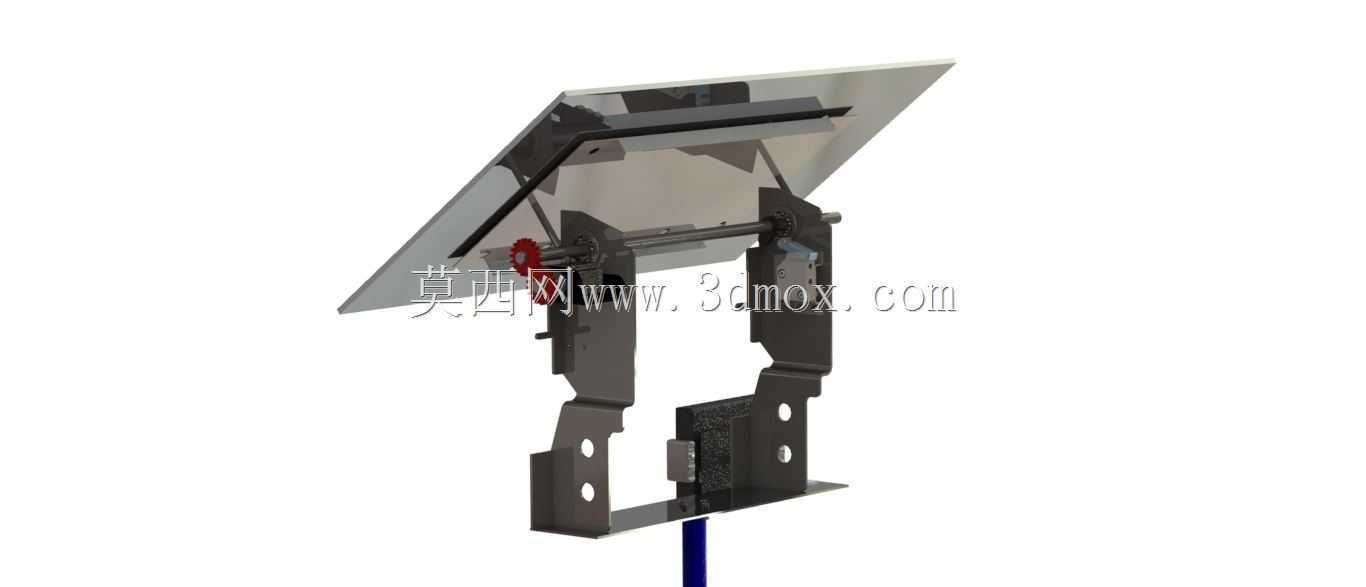

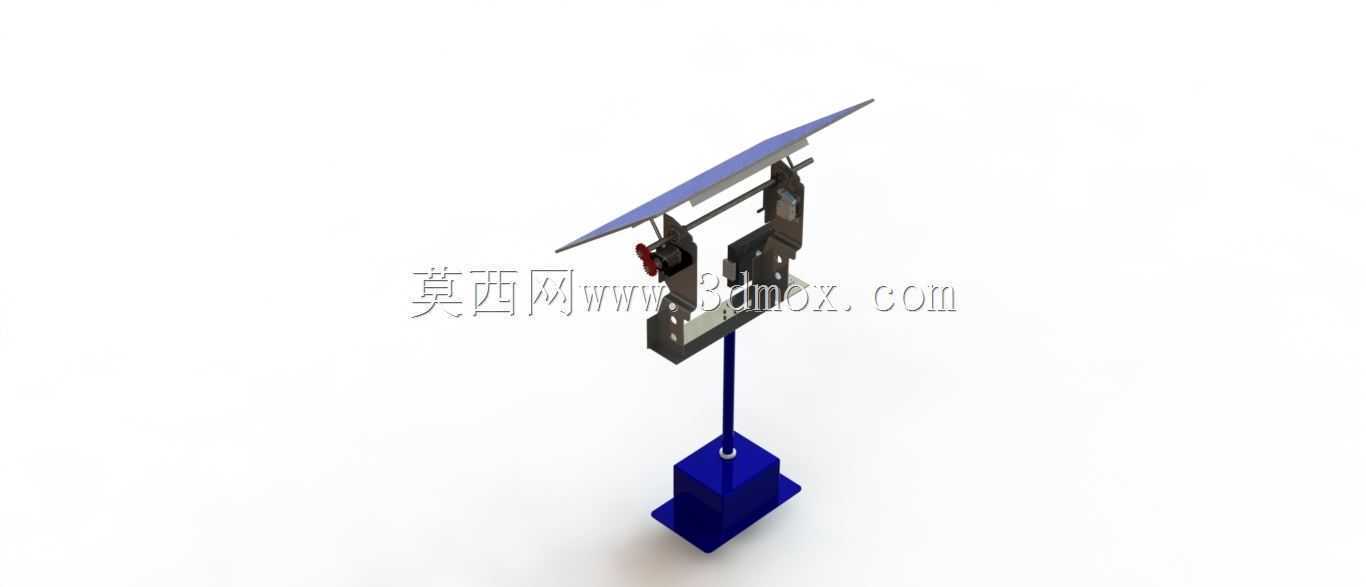

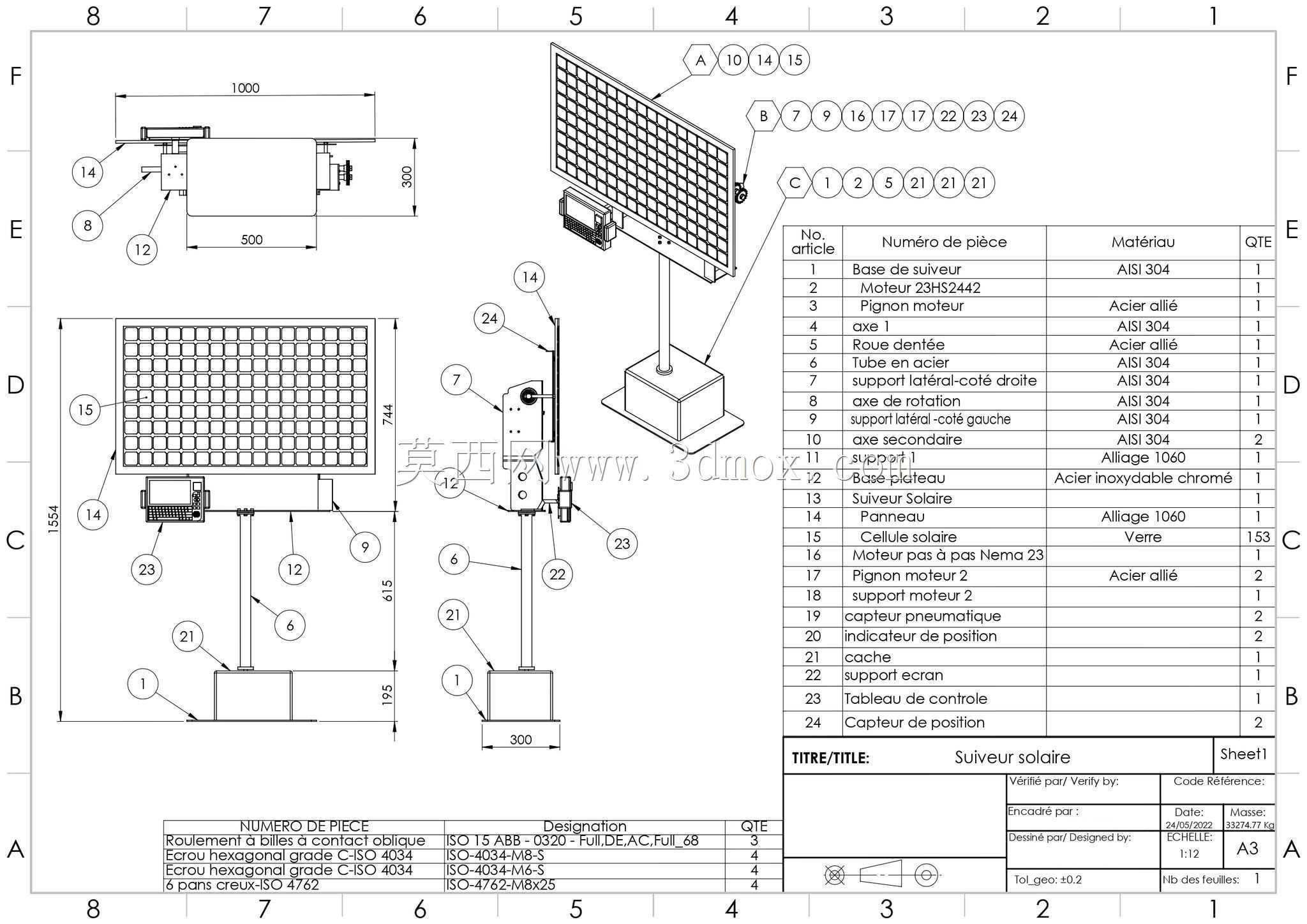

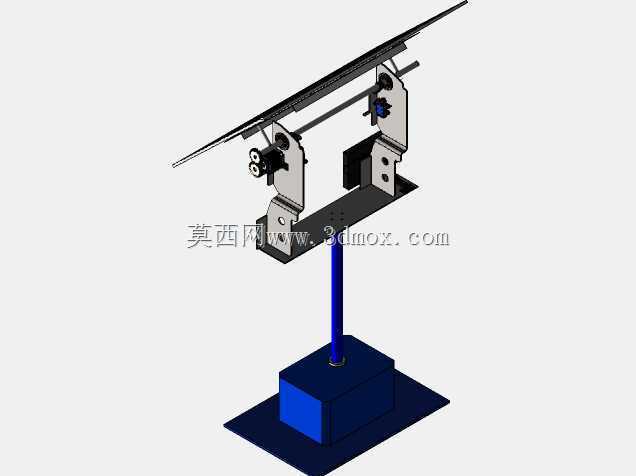

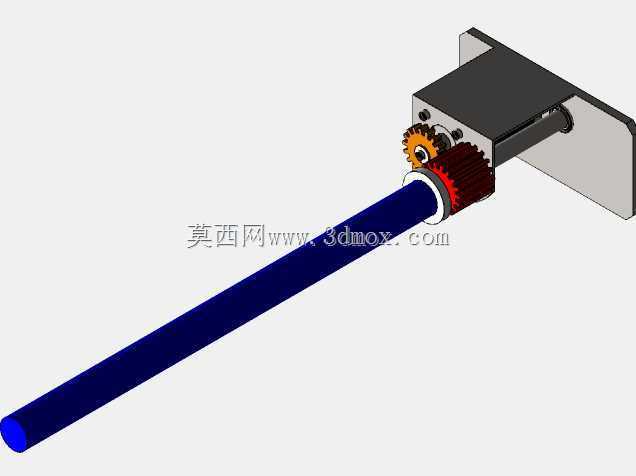

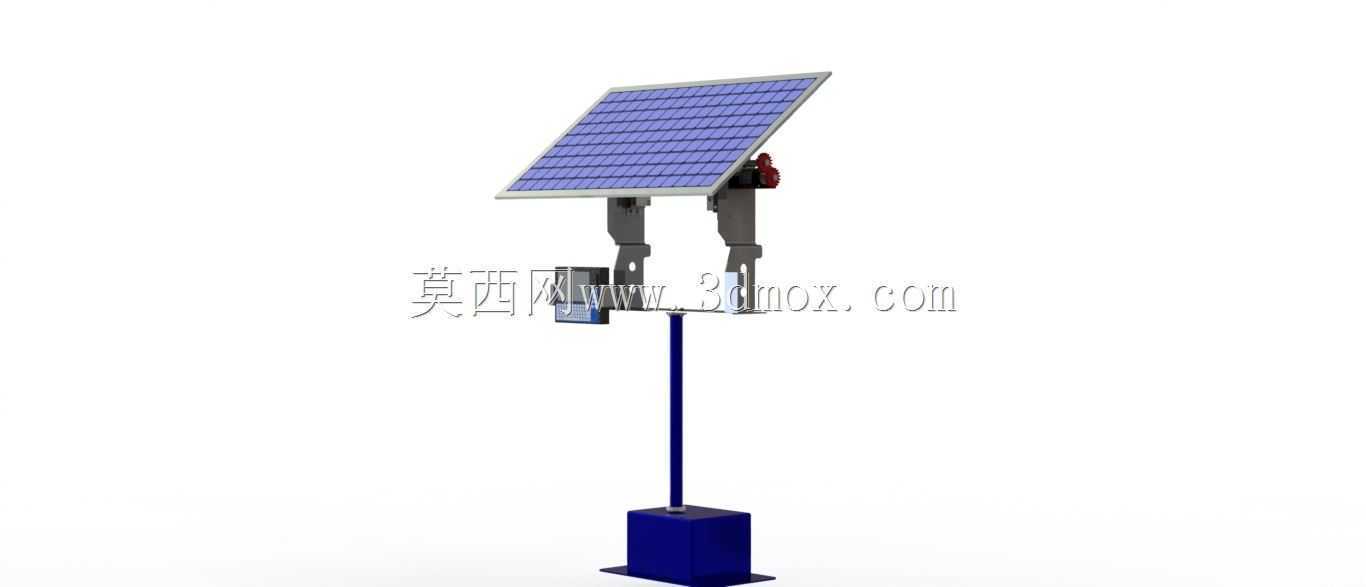

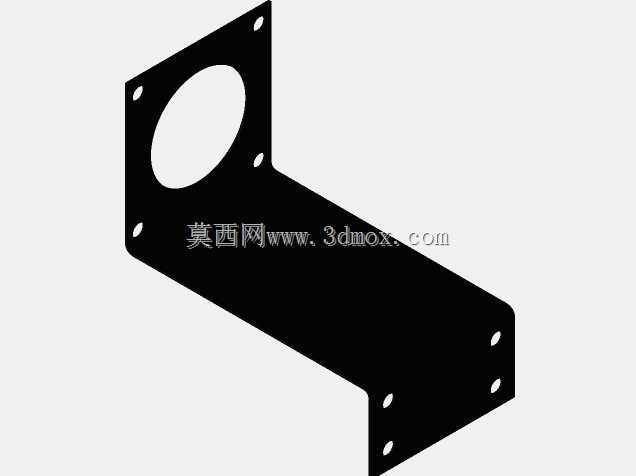

　　在分布式光伏、离网型户用光伏系统、野外监测站点供电、小型风光互补供电场景中，固定倾角安装的光伏板普遍存在受光角度随太阳位移偏移、单位面积发电效率偏低的问题，尤其是在纬度偏高、日照时长季节性差异大的区域，固定安装的光伏组件全年平均发电效率比带追日功能的组件低20%-35%，这类双轴可调的光伏追日支撑装置，正是为解决这一实际工程痛点设计的。整套装置的结构分为立柱支撑段、俯仰调节机构、水平回转机构、光伏板安装托架四个核心部分，立柱采用圆管型材作为主承载件，底部设置方形安装法兰盘，法兰盘上预留四个均匀分布的安装孔，适配混凝土基础浇筑、钢结构平台焊接、预制配重块固定三种常见安装方式，立柱的有效支撑高度从地面到回转机构安装面控制在1.2米-1.8米区间，既可以避免地面植被遮挡、地面积雪掩埋组件，也不会因为支撑过高导致风阻过大、结构晃动量超标。俯仰调节机构采用铰接支座配合蜗轮蜗杆减速结构，铰接点设置在光伏板托架的重心位置，调节过程中不会出现偏载卡滞，俯仰角度调节范围覆盖0度到65度，完全适配国内不同纬度地区的太阳高度角变化，从夏至日的高角度入射到冬至日的低角度入射都能让光伏板保持垂直受光状态；水平回转机构采用回转支承结构，可实现360度全周转动，配合方位角检测元件可以实时跟踪太阳的方位变化，整套转动结构的传动间隙控制在0.5度以内，避免跟踪过程中出现角度偏差累积，导致受光效率下降。

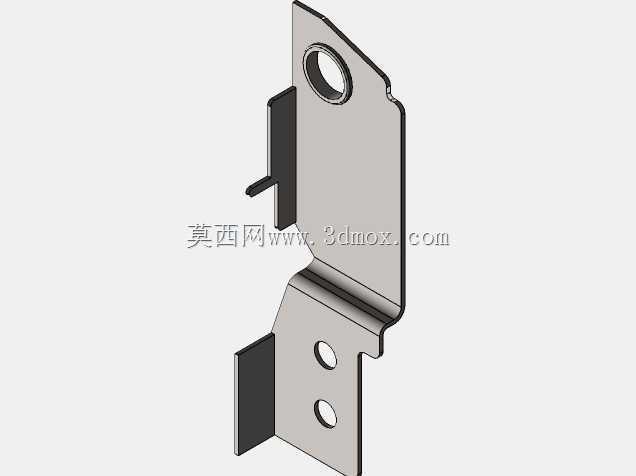

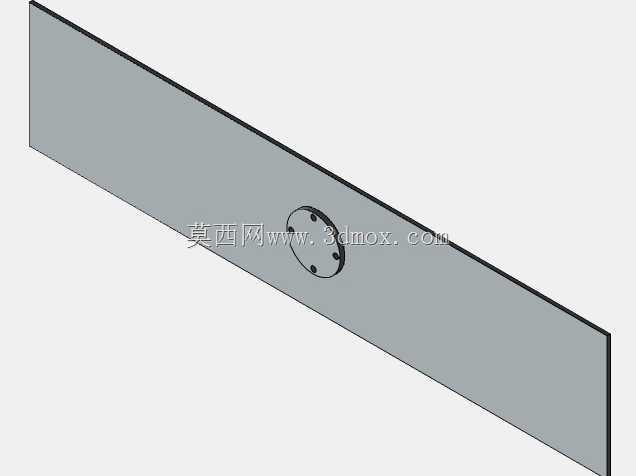

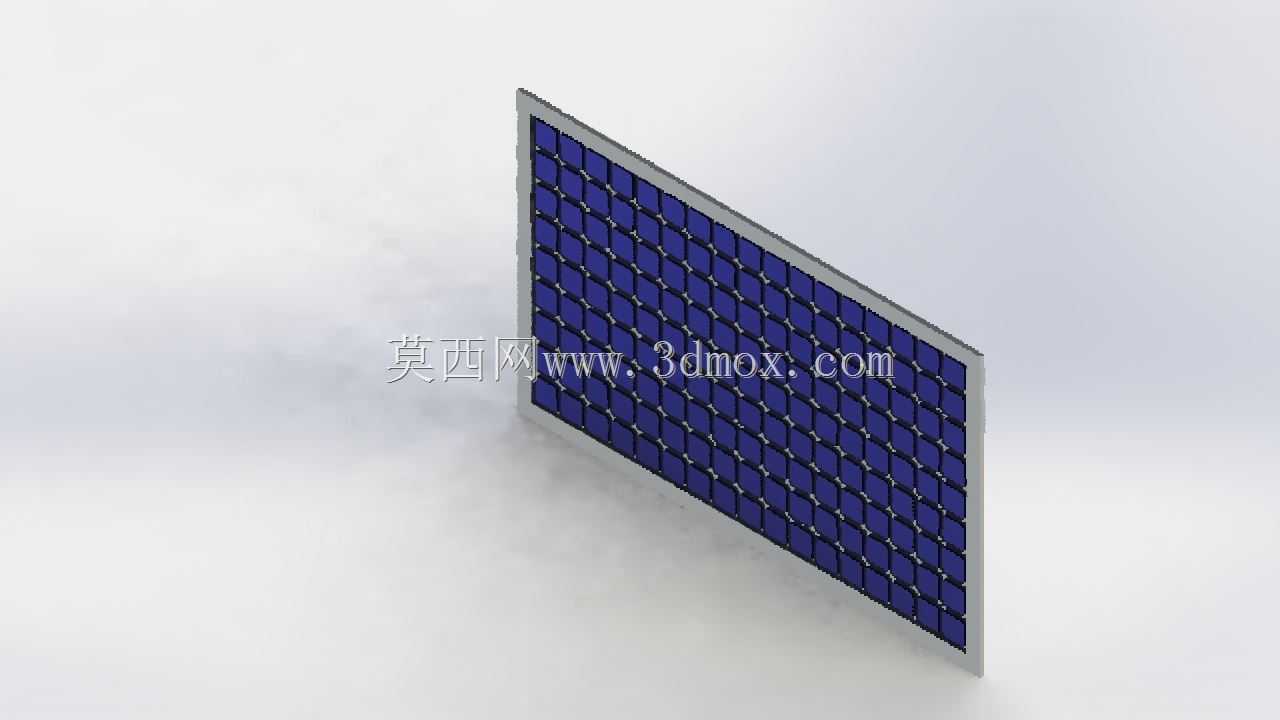

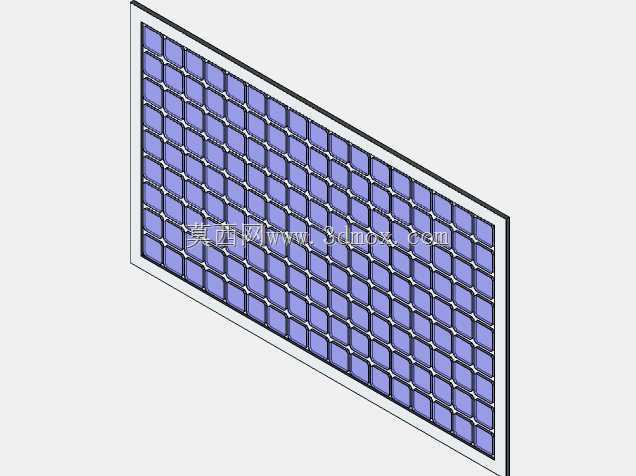

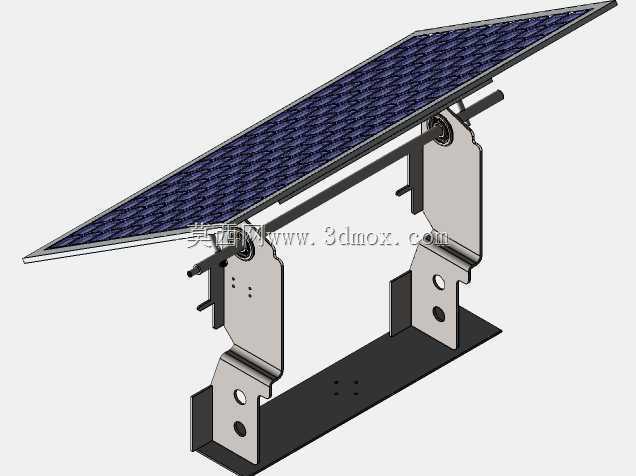

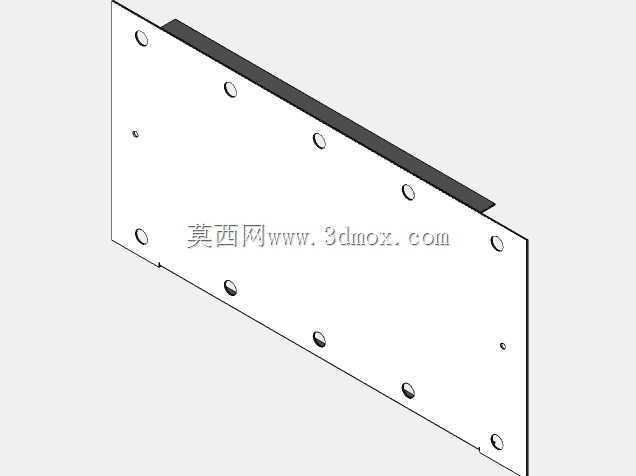

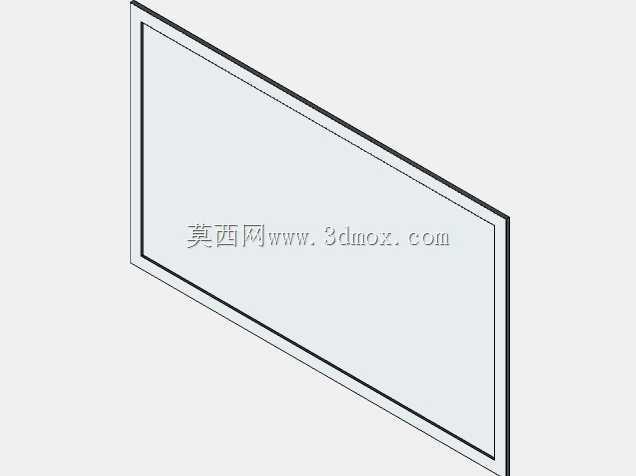

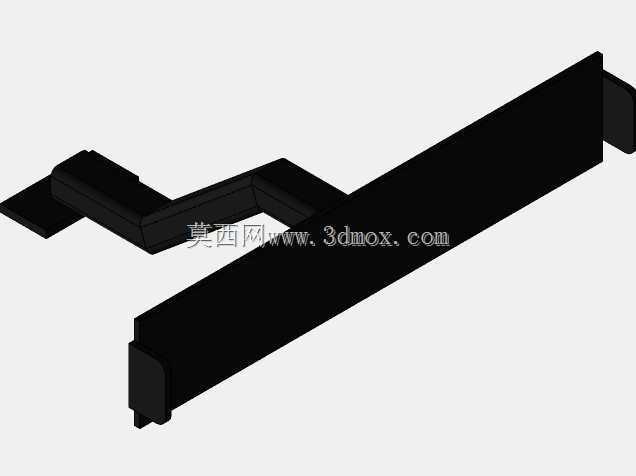

　　光伏板安装托架采用铝合金型材拼接结构，托架上预留多组长条安装孔，可以适配不同功率、不同外形尺寸的常规晶硅光伏板，安装孔位的间距兼容市面上主流的100W-300W小型光伏组件的安装尺寸，不需要额外打孔改造就可以完成组件固定，托架的边框设置翻边结构，既可以提升托架整体的抗扭刚度，也能在雨天引导组件表面的雨水快速排走，减少积水积灰对组件透光率的影响。从结构设计的受力角度考虑，整套装置的所有转动副都设置了密封防尘结构，适配野外露天的使用环境，避免沙尘、雨水进入传动间隙导致机构卡滞、锈蚀，所有结构件的壁厚都经过风载校核，在12级阵风的工况下，结构的最大变形量不超过组件安装面尺寸的1/500，不会出现组件晃动、连接螺栓松动的问题。

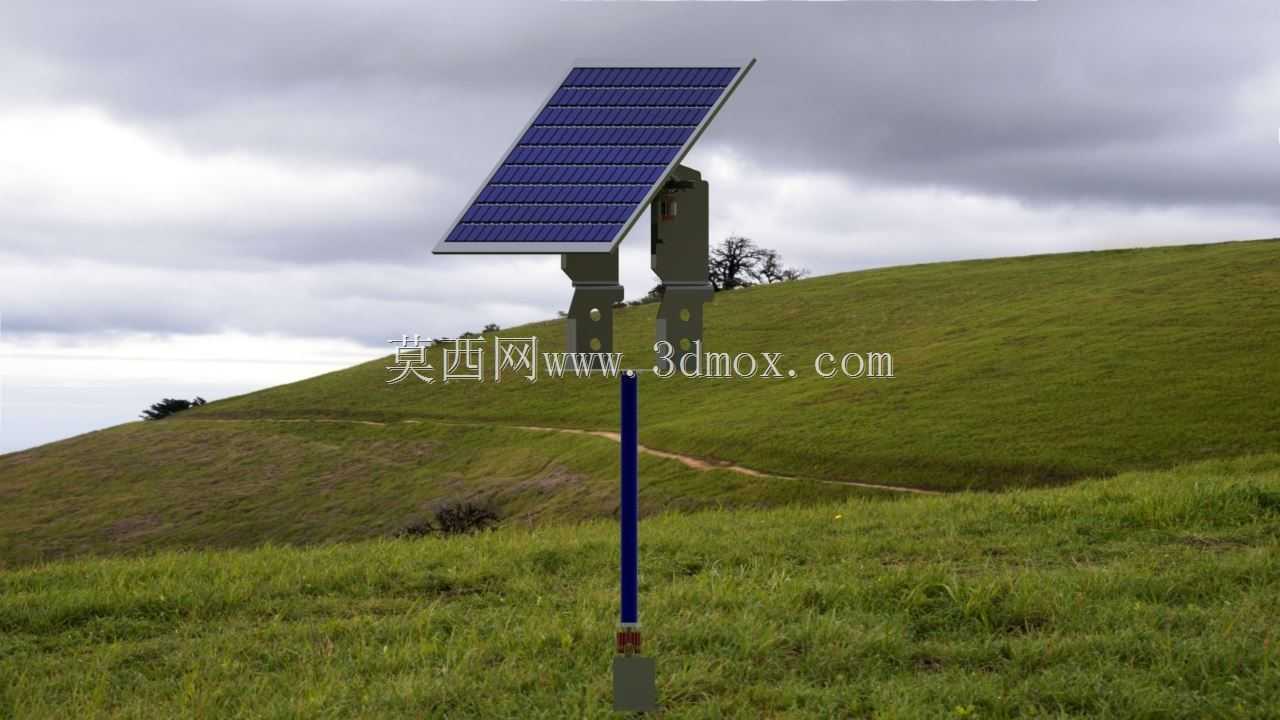

　　在实际安装过程中，只需要先将底部法兰与基础固定，调整立柱的垂直度误差在1度以内，再依次安装回转机构、俯仰调节架、光伏板托架，最后固定光伏组件即可完成机械部分的装配，不需要复杂的现场配焊、二次加工工作，安装门槛较低，适合非专业施工团队在野外站点快速部署。不同于大型光伏电站使用的大功率追日系统，这类小型追日装置不需要复杂的集中控制系统，单套系统可以独立运行，既可以单套使用为小型监测设备、户外照明系统供电，也可以多套阵列排布组成小型分布式发电系统，适配户用离网发电、山区通讯基站供电、野外科考设备供电等多种对供电稳定性要求较高、但安装场地受限的场景。

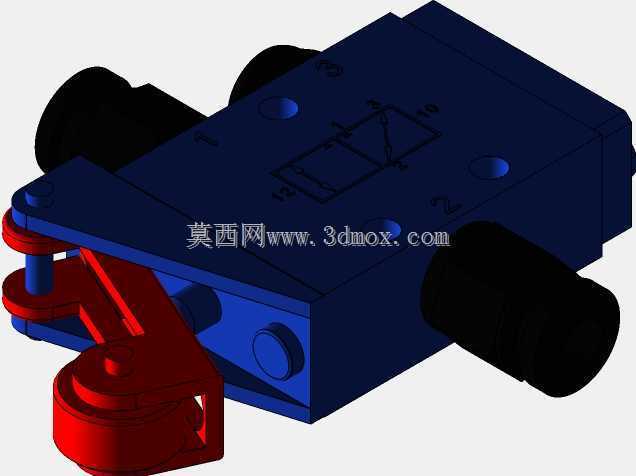

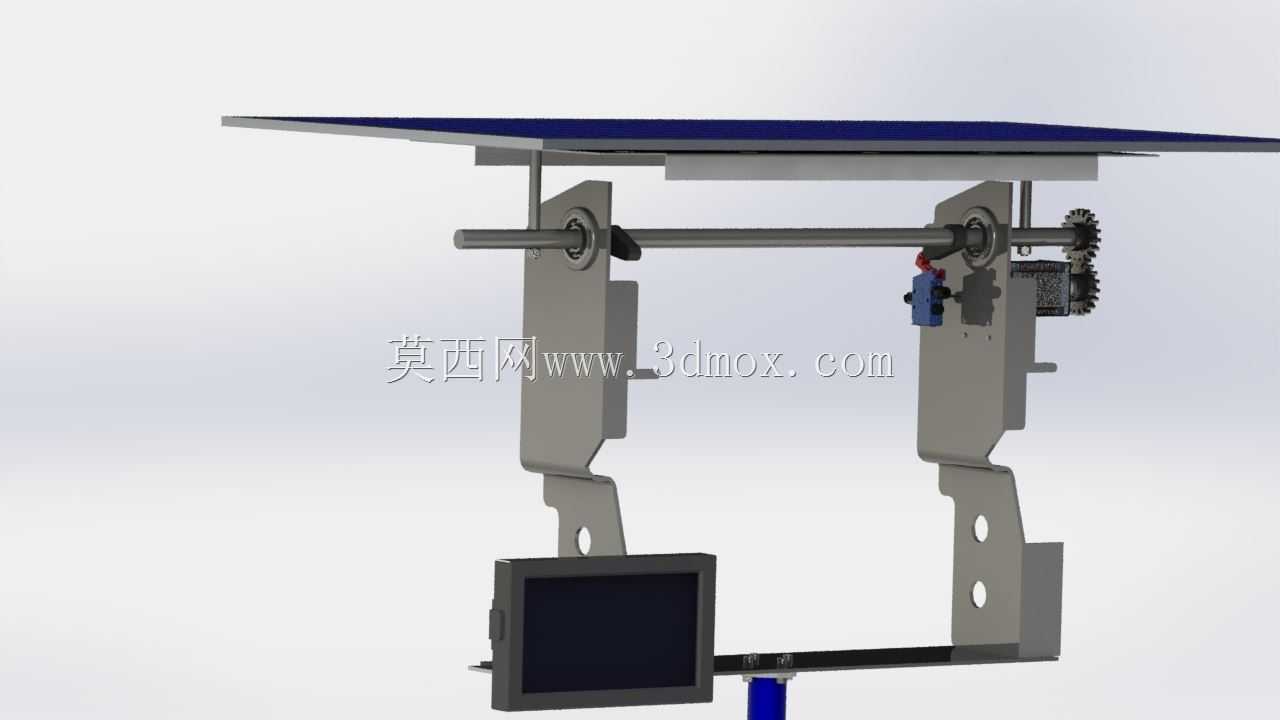

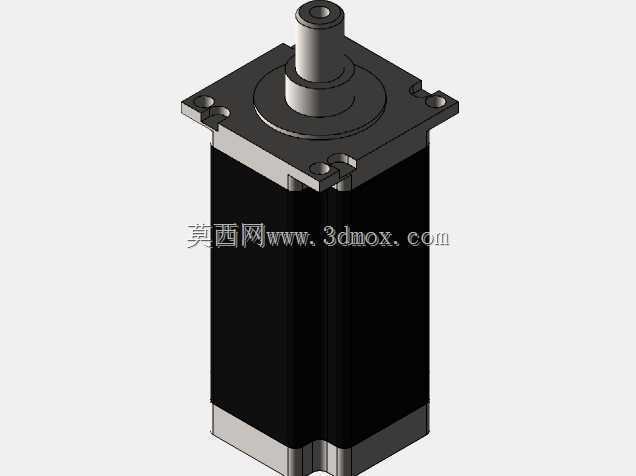

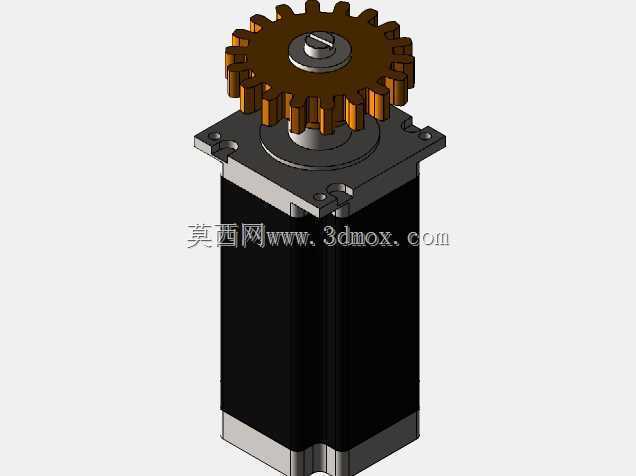

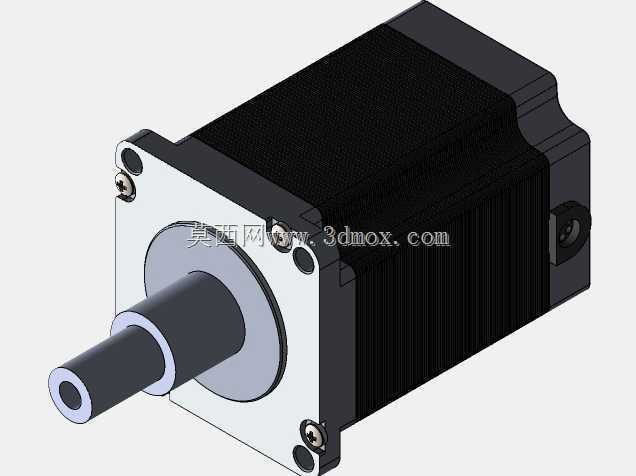

　　在结构细节设计上，俯仰调节的驱动部分和水平回转的驱动部分都设置了手动调节接口，在电控系统出现故障的时候，可以通过手动方式调整组件角度，避免因为电控故障导致组件长期处于不合理受光角度，影响供电稳定性；所有外露的金属件都做了户外防腐处理，盐雾测试时长满足户外10年使用的防腐要求，不需要频繁做防腐维护。整套装置的安装边界要求不高，单套装置的地面投影尺寸仅为0.4米*0.4米，只要是平整的硬化地面、压实的土层地面都可以安装，不需要大面积的场地平整工作，在地形复杂的山坡、丘陵区域也可以灵活部署，不会因为地形起伏影响安装效果。
