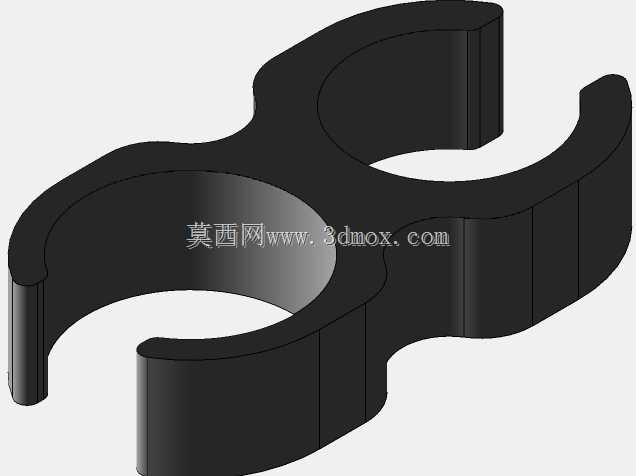

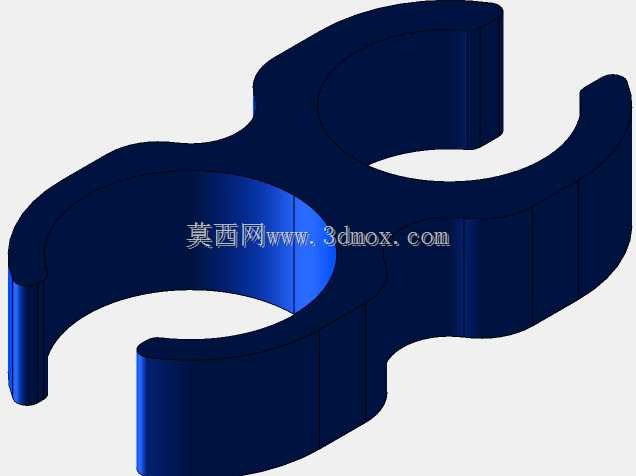

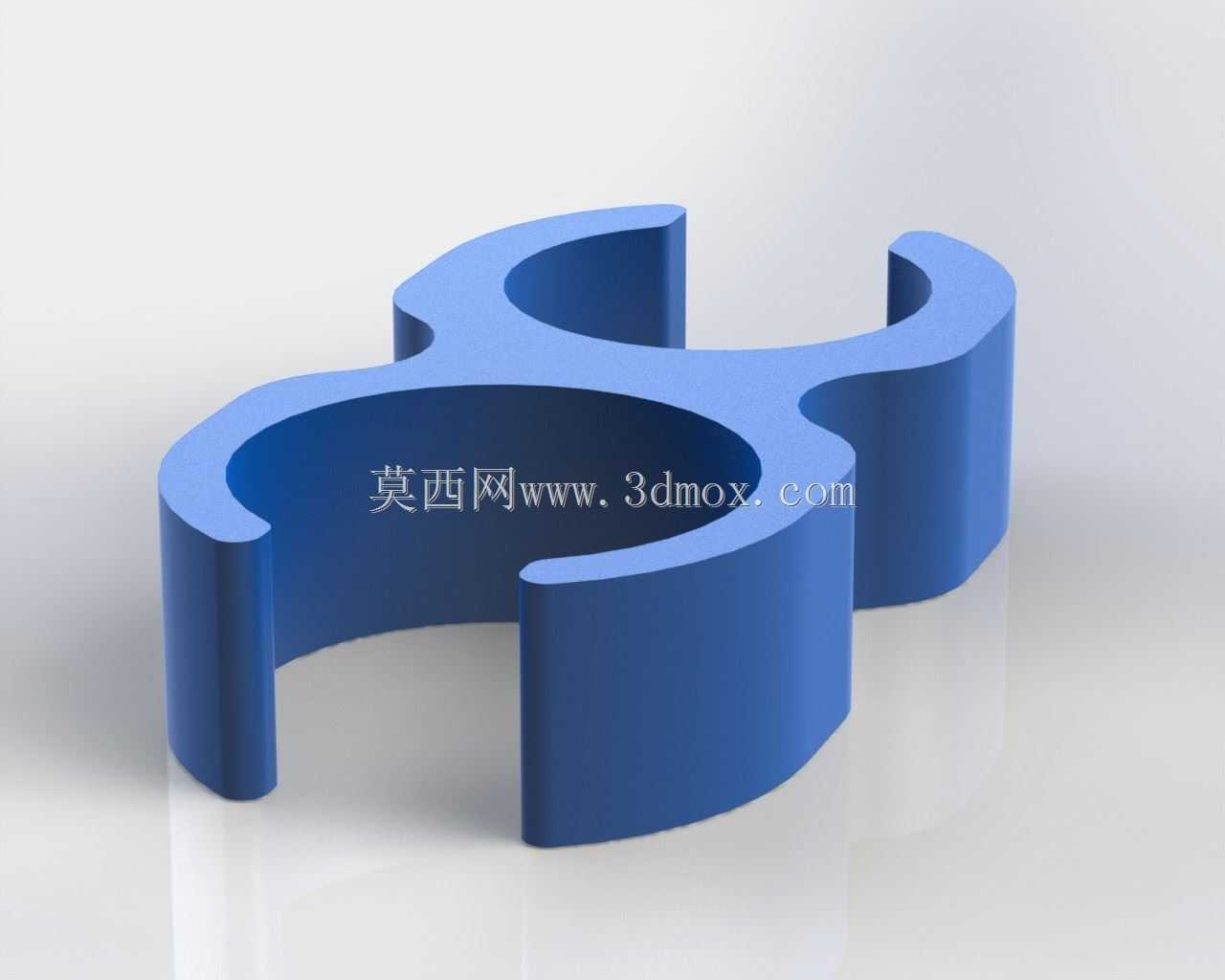

1/4英寸双工位软管固定卡箍结构

日常做小型气动回路、低压流体管路排布时，最头疼的就是多根并行软管在设备机架侧、阀岛出线端的固定问题，常规的单孔卡箍要逐个排布对齐，不仅装配效率低，长时间运行后还容易因为设备振动出现单根软管移位、和周边金属棱边摩擦磨损的问题，这款双孔连体式的软管卡箍就是针对这类场景做的结构优化。从实际使用场景来看，这类卡箍多用于1/4英寸外径的气动软管、低压输水软管的并排固定，常见于小型自动化设备的气路排布、印刷设备的冷却液管路固定、小型气动工装的管路整理场景，能同时卡紧两根同规格软管，避免管路之间相互缠绕、拉扯，也能减少管路和安装面之间的相对摩擦。从功能特性上看，这款卡箍采用开口式弹性卡接结构，不需要额外的紧固件，安装时直接将软管对准卡槽按压卡入即可，依靠自身材料的弹性变形抱紧软管外壁，卡接到位后能提供足够的抱紧力，在设备常规振动工况下不会出现松脱，同时开口结构也方便后期维护时单独更换某一根软管，不需要拆卸整个固定件。设计思路上，连体式的双孔结构将两个独立卡箍的安装基座整合为一体，两个卡孔的中心距经过匹配优化，刚好适配1/4英寸软管并排排布的最小安全间距，既不会因为间距过小导致两根软管挤压变形影响通流，也不会因为间距过大浪费安装空间；卡箍的内壁做了微圆弧过渡，没有尖锐棱角，避免卡接时划伤软管外壁，外壁的加强筋结构提升了整体的结构强度，在反复拆装的情况下也不会出现根部断裂的问题。安装边界方面，这款卡箍的整体厚度适配常规的薄板安装面，底部可以通过粘接或者小型卡扣固定在机架表面，不需要在安装板上打过多的安装孔，两个卡孔的内径和1/4英寸软管的外径做了公差匹配，抱紧力控制在合理区间，既不会因为过紧导致软管通径被压缩影响流体流量，也不会因为过松导致软管在卡箍内窜动；整体外形没有外凸的尖锐结构，安装后不会和周边的运动部件产生干涉，在狭小的设备布线空间内也能灵活布置。
