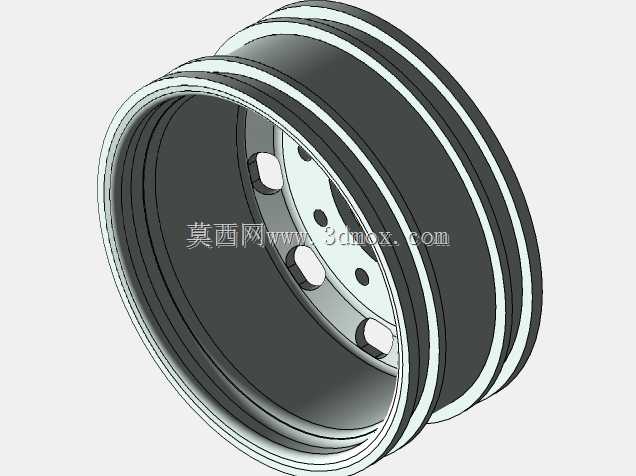

1/14比例卡车轮毂结构三维设计

这款1/14比例的卡车轮毂模型，还原了真实重载卡车轮毂的核心结构特征，可用于比例模型车的装配调试、商用车轮毂结构教学演示、小型仿真运载设备的行走部件选型参考。从实际应用场景来看，这类等比例缩小的轮毂结构，既可以匹配仿真模型卡车的行走系统，完成整车的轮端装配，也能作为职业院校汽车构造课程的具象教具，帮助学习者快速理解重载车轮毂的轮辋、轮辐配合逻辑，还能为小型非标行走设备的轮端设计提供结构参考，规避全尺寸设计中容易出现的装配干涉问题。

在功能特性上，模型还原了真实卡车轮毂的多螺栓孔安装结构，轮辐上的安装孔位按照等比例缩小的节圆尺寸排布，能够匹配对应比例的车桥法兰盘，保证轮端连接的同轴度，避免模型行驶过程中出现车轮偏摆、抖动的问题。轮辋部分采用了重载卡车常用的多道轮缘加强结构，对应真实产品中承受轮胎侧向力、径向载荷的加强筋设计，缩小比例后依然保留了轮辋与轮胎配合的止口边界，能够保证仿真轮胎装配后不会出现脱圈、滑移的问题。

设计思路上，整个模型以真实重载卡车轮毂的测绘数据为基础，按照1/14的缩放比例完成参数化建模，建模过程中优先保证装配基准的准确性：将轮辐与车桥连接的安装面作为核心装配基准，所有轮辋型面、螺栓孔位、中心定位孔的尺寸都以该基准为参照进行推导，既保证了外形的仿真度，也预留了后续修改安装孔位、调整轮辋宽度的参数化调整空间。模型的轮辐部分做了等比例的减重孔设计，对应真实产品中兼顾结构强度与轻量化需求的设计逻辑，在缩小比例的结构上依然能体现出重载部件的力学设计思路。

从安装边界来看，模型的中心定位孔尺寸、螺栓孔节圆直径都严格按照1/14比例换算，轮辋的宽度、轮缘的外径尺寸匹配对应比例的卡车轮胎规格，安装时轮辐背面的贴合面与车桥法兰完全贴合，螺栓孔位无错位，轮辋内侧预留了足够的刹车机构安装空间，不会与缩小比例的刹车鼓、转向节部件产生运动干涉，轮缘的突出高度也符合仿真模型车的通过性要求，不会在模拟行驶过程中剐蹭车架或者挡泥板部件。
