QFN44封装ATmega32U4微控制器芯片结构

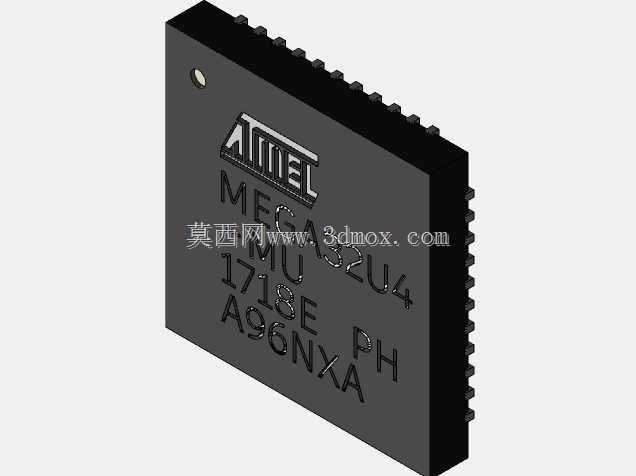

　　这款QFN44封装的8位微控制器，是嵌入式硬件开发、小型智能终端、USB外设类产品中极为常用的核心控制元件，在消费类电子、工业控制传感节点、小型人机交互设备、定制化键盘类外设、便携数据采集模块中都有广泛应用。从结构设计来看，该芯片采用7mm×7mm的方形扁平无引脚封装，引脚节距为0.5mm，这类封装的核心优势在于占用PCB板面积极小，芯片底部带有裸露散热焊盘，焊接后可直接通过PCB表层铜箔传导散热，相比传统带引脚的贴片封装，寄生参数更小，高频信号传输稳定性更优，非常适合对安装空间有严格限制的紧凑型设备设计。建模过程中首先还原了芯片本体的黑色环氧树脂塑封主体，表面丝印严格按照实物芯片的标识布局还原，包括厂商标识、型号丝印、

　　批次编码的字符位置与凹凸质感都做了对应处理，引脚部分按照QFN封装的分布规律，在芯片四个侧边均匀排布44个金属焊端，焊端的厚度、伸出长度都严格匹配实际器件的安装公差要求，同时还原了芯片本体一角的定位圆点标记，方便PCB设计时确认引脚1的位置，避免焊接时出现方向错误。在实际硬件设计选型阶段，这类三维模型的作用十分关键，结构工程师可以直接将模型导入装配环境，核对芯片与周边外壳、接插件、屏蔽罩的安全间隙，确认芯片高度方向不会和上层结构产生干涉，尤其是在做多层堆叠的紧凑型电路板设计时，可提前预判芯片上方的走线空间、绝缘片放置位置是否合理；PCB设计工程师也可以结合三维模型核对封装库的尺寸准确性，避免因封装尺寸绘制错误导致的回流焊虚焊、

　　引脚连锡等生产问题。不同于通用的芯片简化模型，该模型还原了芯片表面的所有细节特征，包括塑封本体的边缘倒角、金属引脚的哑光镀锡质感、定位标记的凹陷结构，在做产品渲染、装配工艺演示、生产作业指导书制作时，都可以直接调用该模型，不需要额外做细节修整。需要注意的是，这类QFN封装芯片在安装时，对焊盘的平整度、钢网开孔厚度有明确要求，模型中还原的底部散热焊盘尺寸，也可以为钢网开孔设计提供参考，确保焊接时散热焊盘的锡量充足，既不会出现锡膏过多导致的芯片浮高，也不会因锡量不足导致散热性能下降。在小型USB通讯类设备设计中，该芯片自带USB控制器，不需要额外外接USB转换芯片，因此可以进一步压缩电路板的整体尺寸，配合该三维模型做结构干涉检查时，可同步确认周边的USB接口、晶振、电容等元器件的布局空间，确保整板装配后所有元器件都在外壳的容纳边界内，不会出现装配后顶壳、间隙不均等问题。
