适配1/14比例卡车的钢板弹簧式悬挂结构

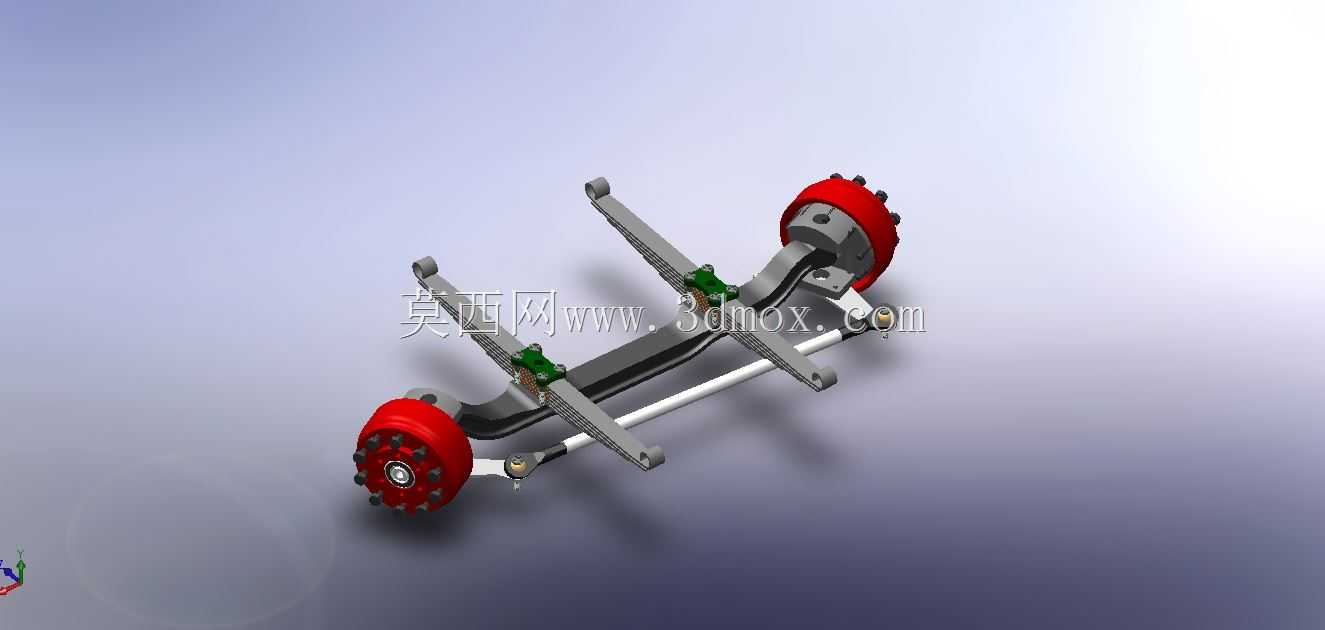

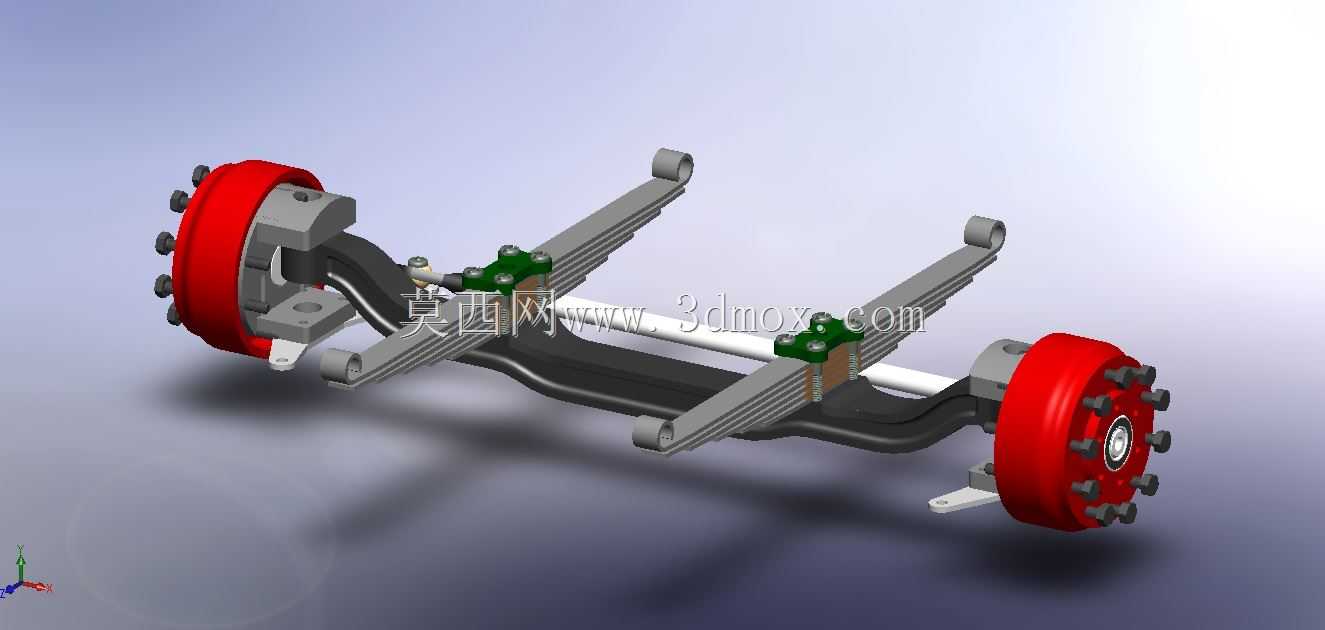

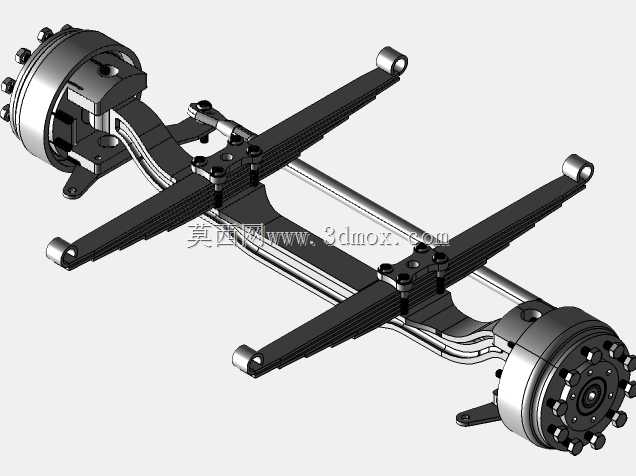

　　这套悬挂结构针对1/14比例仿真卡车开发，核心匹配缩比模型的行驶承载需求，还原了实车钢板弹簧非独立悬挂的核心力学传递路径，可直接适配同比例遥控模型卡车的底盘安装位，也可作为商用车悬挂结构教学的具象演示载体。从功能设计上看，结构采用左右对称布局，两侧轮端集成了轮毂连接法兰与制动结构安装位，可直接匹配对应规格的模型轮胎与轮毂组件，轮端轴承位预留了标准轴孔，能够兼容常规模型车桥的传动轴穿装需求，保证动力传递路径不与悬挂弹性元件发生运动干涉。弹性元件采用多片叠层钢板弹簧结构，每片弹簧的弧高、片长、叠放顺序都参照实车参数按比例缩放，弹簧两端的卷耳结构直接与车架纵梁的安装吊耳铰接，中部通过U型螺栓与整体式驱动桥刚性固定，

　　既能够传递垂直方向的载荷，缓冲路面颠簸带来的冲击，也可以传递纵向驱动力与制动力，同时兼顾横向稳定作用，无需额外加装横向稳定杆即可满足缩比模型的侧倾刚度需求。设计过程中重点校核了悬挂的跳动行程边界，在弹簧最大压缩行程下，板簧片之间不会发生刚性撞击，轮端也不会与车架纵梁、转向拉杆等周边部件发生干涉，弹簧最大拉伸行程下，卷耳与吊耳的铰接角度仍处于合理活动区间，不会出现结构脱开的风险。安装边界方面，桥体总宽度匹配1/14卡车的标准轮距，两侧板簧安装座的中心距与同比例模型车架的纵梁间距完全对应，板簧两端卷耳的安装孔位同轴度公差控制在0.1mm以内，可直接通过销轴完成与车架的连接，无需额外修配。

　　轮端的螺栓孔分布圆直径适配主流1/14卡车模型的轮毂固定规格，制动盘安装位的深度与直径也与通用模型制动组件匹配，用户在组装时可直接选用市售的同规格传动、行走部件完成整车装配。在实际应用场景中，这套结构既可以满足仿真模型玩家对底盘还原度的需求，在模型越野、载重行驶工况下提供接近实车的滤震效果，避免硬连接带来的车身跳动、部件松脱问题，也可用于职业院校汽车构造课程的教具，让学员直观理解商用车非独立悬挂的组成结构与力传递路径，相比平面图纸更具具象认知价值。结构的所有铰接位置都预留了润滑间隙，长期往复运动下不会出现卡滞，钢板弹簧的刚度经过匹配调校，在额定载重下的静挠度处于合理区间，既不会因为刚度过大导致滤震效果差，也不会因为刚度过小导致满载时悬架打底，影响行驶稳定性。
