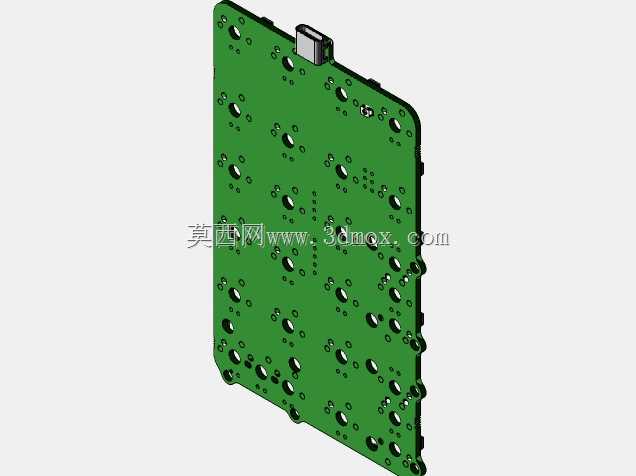

Delphine客制化键盘PCB电路板结构设计

　　这款客制化键盘的PCB设计，核心围绕紧凑配列的自定义输入需求展开，适配Dolpad类配列的客制化键盘组装场景，主要面向桌面外设DIY、个性化输入设备搭建的应用场景，可直接用于客制化键盘的核心承载板生产与组装。设计之初就考虑了客制化玩家的改装需求，主控选用Atmega32u4芯片，原生支持USB直连通信，无需额外的USB转串口芯片，简化了板上电路布局的同时，也能完美适配QMK与VIA固件的刷写需求，玩家可以直接通过可视化工具自定义按键映射、宏命令设置，不需要掌握复杂的固件编译知识，降低了客制化的使用门槛。板载预留了单声道LED的焊接点位，对应每个按键轴体的安装位置做了精准对位，玩家可以根据自身喜好选择焊接不同颜色的轴灯，

　　实现按键背光效果，同时LED的供电回路做了独立走线设计，避免背光供电波动影响主控与按键扫描的稳定性。调试接口方面同时预留了JTAG与ISP两种烧录接口，既可以满足批量生产时的固件批量烧录需求，也能给进阶玩家提供底层调试、固件修复的硬件通道，板上还集成了ESD防护电路，在USB接口、按键矩阵回路都做了静电泄放设计，避免日常使用中人体静电、插拔浪涌打坏主控芯片，提升电路板的长期使用可靠性。外形轮廓上完全匹配对应客制化外壳的安装边界，板边做了圆角处理避免组装时刮蹭外壳内壁，所有轴体安装孔位严格按照标准MX轴体的安装尺寸设计，孔位公差控制在0.1mm以内，保证轴体安装后不会出现松动、歪斜的问题，定位柱孔位与外壳的固定柱一一对应，

　　不需要额外做定位板也能实现电路板的稳固固定，板上Type-C接口的位置做了沉板处理，接口端面与外壳外表面齐平，避免出现接口凹陷或者突出外壳的问题，兼顾组装便利性与外观整体性。按键矩阵的走线采用等长差分设计，减少按键扫描时的信号串扰，避免出现按键连击、触发失灵的问题，所有过孔都做了阻焊塞孔处理，避免组装时焊锡流通过孔造成短路，板厚选用标准1.6mm的FR-4板材，兼顾结构强度与韧性，安装到外壳后不会出现弯曲变形的问题，适配常规的客制化键盘组装工艺，不管是手工焊接还是波峰焊都能满足生产要求。
