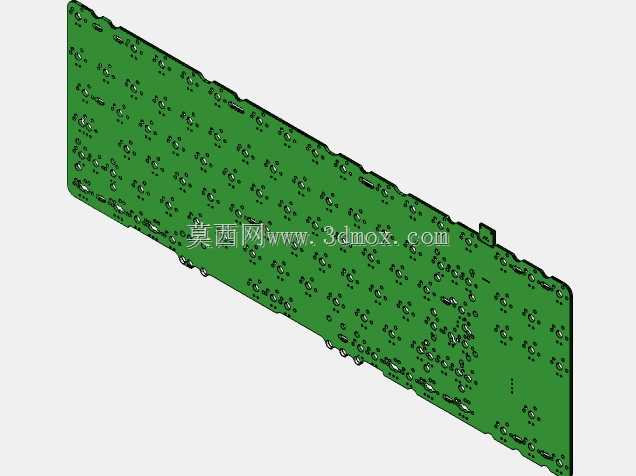

客制化87配列机械键盘PCB线路板结构

　　这款87配列客制化键盘的PCB板，是机械键盘核心的信号承载部件，主要应用于桌面输入外设领域，适配追求个性化输入体验的客制化键盘组装场景，可直接搭配标准87键位的定位板、轴体、外壳完成整机组装，无需额外改孔适配常规配列的安装位。从设计逻辑来看，整块PCB采用长条形窄边布局，完全贴合87键配列的键位排布，边缘预留的定位柱孔位与常规客制化外壳的安装柱一一对应，安装边界严格控制在标准87键盘外壳的内腔尺寸范围内，不会出现板件超出壳体、干涉上下盖扣合的问题。板载线路走线上，针对QMK与VIA固件的驱动逻辑做了适配，每个轴位的走线都做了等长优化，避免不同按键触发时出现信号延迟差，轴座焊盘做了加大处理，既支持常规轴体的直插焊接，

　　也能兼容热插拔轴座的二次焊接，降低组装时的焊盘脱落风险。板边预留的USB接口位置对齐常规键盘外壳的出线口，无需额外调整线材走位，同时板上预留的固件烧录触点位置避开了轴体安装区域，后续刷新固件时不需要拆出轴体就能直接接触触点操作。在实际使用场景中，这块PCB承担按键信号的采集与传输功能，每个轴位对应的线路独立走线，避免多键同时按下时出现信号冲突，满足日常打字、游戏操作下的全键无冲需求，板载的供电线路做了加宽处理，能稳定承载轴体灯效的供电负载，不会出现灯效频闪、按键触发失灵的问题。从结构设计的细节来看，PCB的厚度采用常规线路板的标准厚度，搭配定位板使用时能提供足够的支撑强度，长时间按压轴体也不会出现板件弯曲变形的情况，

　　边缘做了圆角处理，组装时不会刮擦外壳内壁的喷涂层，也能避免安装时划伤操作人员的手部。针对客制化组装的常见需求，板上预留了多层固定孔位，既能适配螺丝固定的常规壳体结构，也能兼容硅胶粒减震的gasket安装结构，不需要额外打孔就能适配不同结构的客制化键盘外壳，适配范围覆盖绝大多数市售87配列客制化键盘的安装需求。
