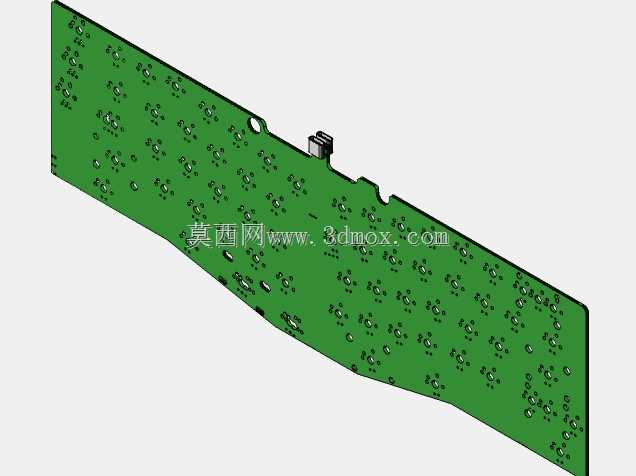

异形人体工学客制化键盘PCB线路板设计

　　这款异形PCB是为分体式人体工学客制化键盘开发的核心载板，主要面向长时间文字输入、代码编写的办公场景，解决传统矩形键盘长期使用带来的腕部偏转、肌肉劳损问题，适配Alice配列的按键布局逻辑，从结构根源上贴合自然状态下的手部摆放角度。设计阶段优先考虑按键轴体的安装定位精度，所有轴座焊盘严格对应按键排布坐标，预留的定位孔匹配常见的PCB卫星轴安装尺寸，边缘的固定孔位可直接适配对应配列的键盘外壳与定位板，无需额外二次打孔修正。板载主控选用STM32F303芯片，预留的外围电路支持全键无冲、多层按键映射、RGB灯效拓展等客制化键盘常用功能，接口端采用TypeC 2.0设计，接口位置做了结构加强处理，避免日常插拔线材时出现焊盘脱落的问题。

　　PCB整体采用非对称的弧形轮廓，完全贴合Alice配列的分体按键分区，左右按键区域的偏转角度经过多轮手板验证，匹配多数使用者自然放置手腕时的前臂角度，减少尺骨偏转带来的疲劳感。布线阶段充分考虑按键信号的抗干扰设计，高频信号走线做了等长处理，避免按键触发延迟或者串键问题，电源回路预留了足够的载流宽度，即便搭载满配的背光灯珠也不会出现供电不稳的情况。板上预留的固件烧录触点无需拆解外壳即可完成固件更新，适配主流的开源键盘固件，方便使用者根据自身使用习惯自定义按键功能。安装边界上，PCB厚度采用常规键盘板的1.6mm规格，边缘做了圆角处理避免组装时划伤外壳或者线材，所有元件布局均避开外壳的支撑柱与定位板的卡榫位置，组装时不会出现元件干涉的问题，轴座采用热插拔设计的话可直接支持免焊更换轴体，降低普通用户的改装门槛。
