圆形磨床用可调式工件夹持磨盘结构

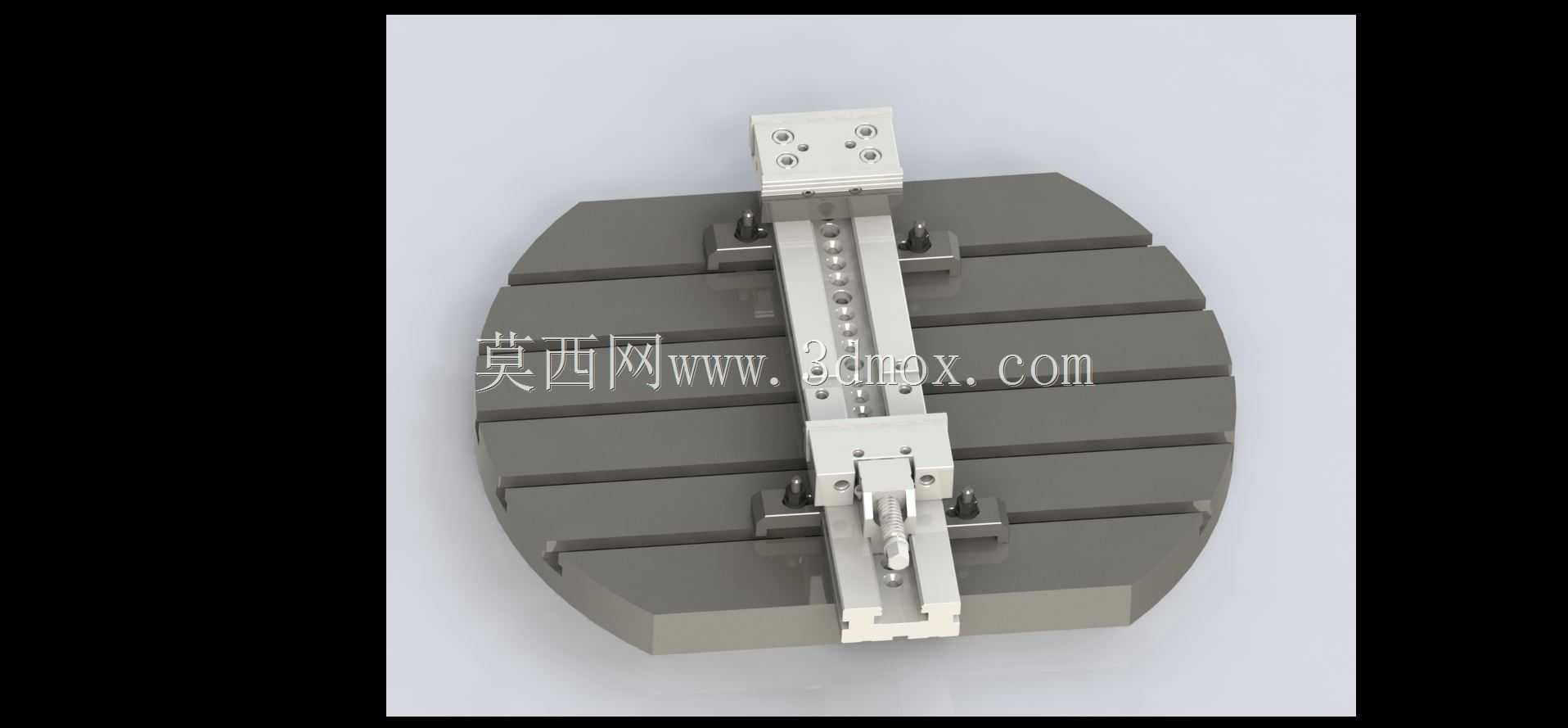

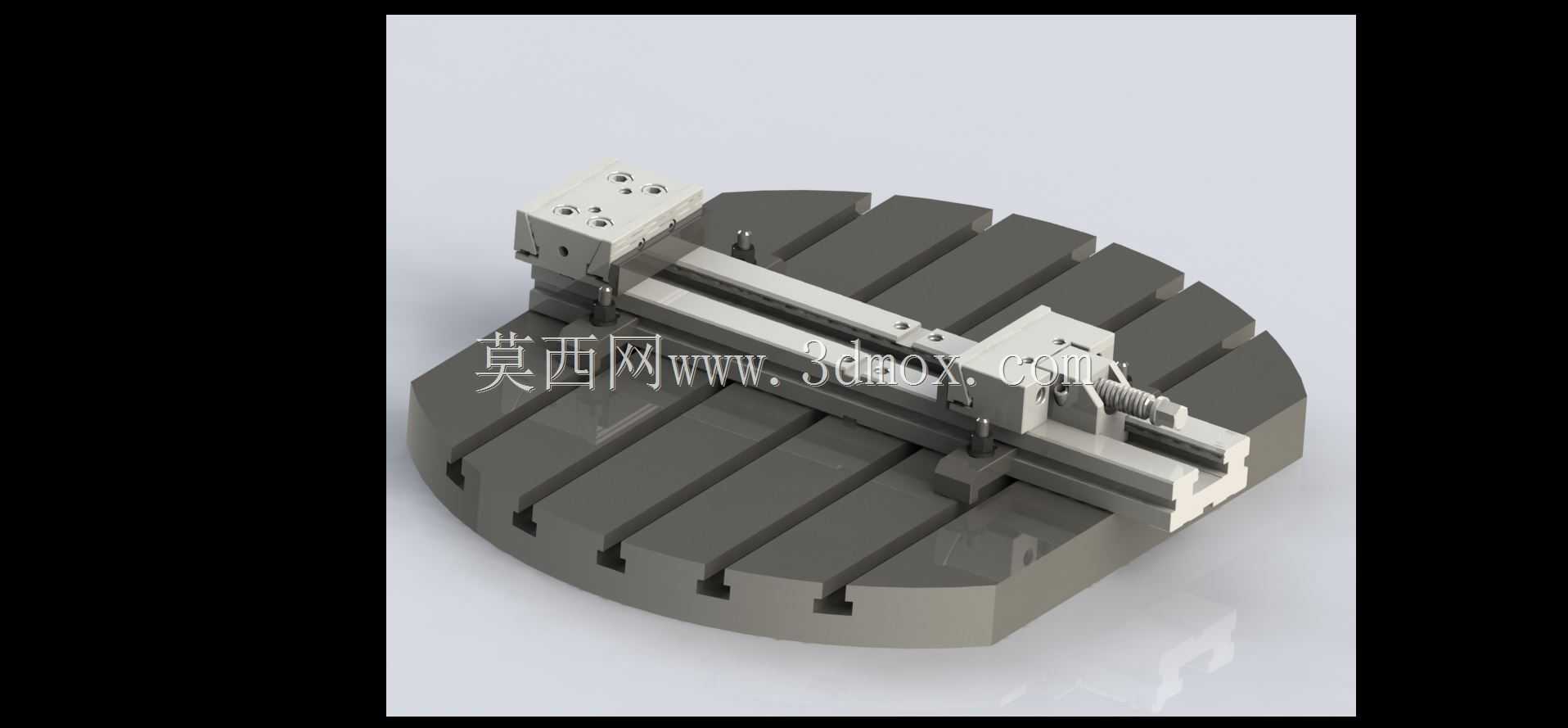

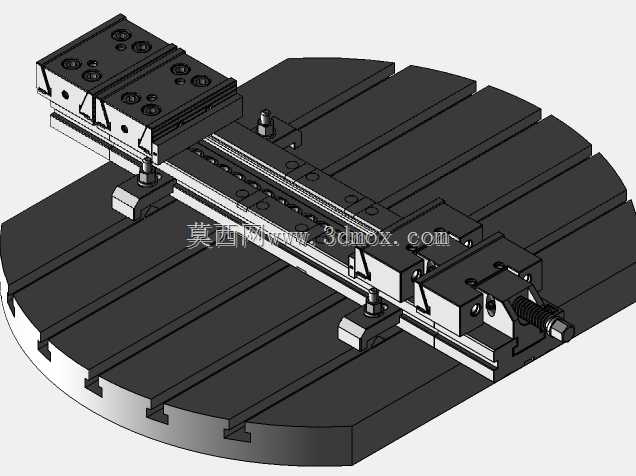

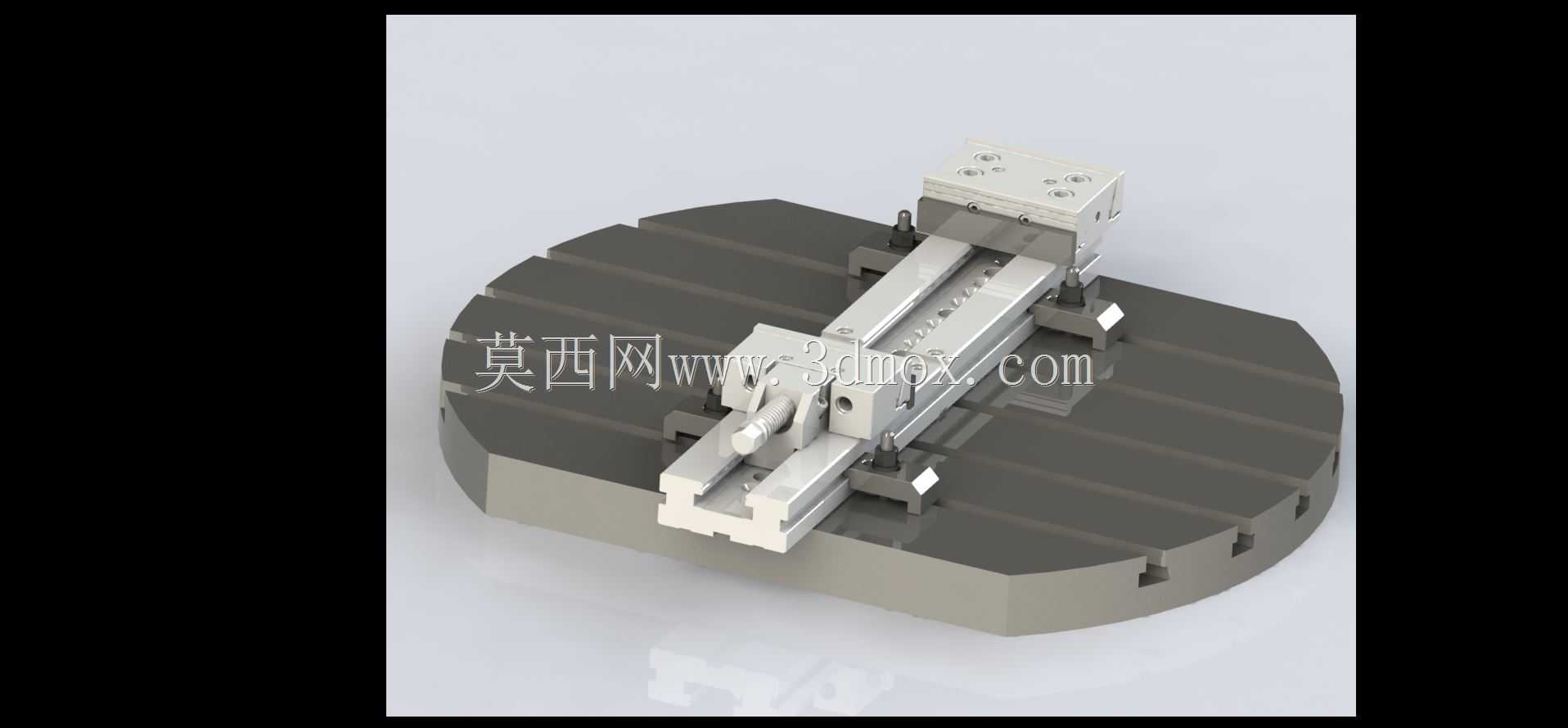

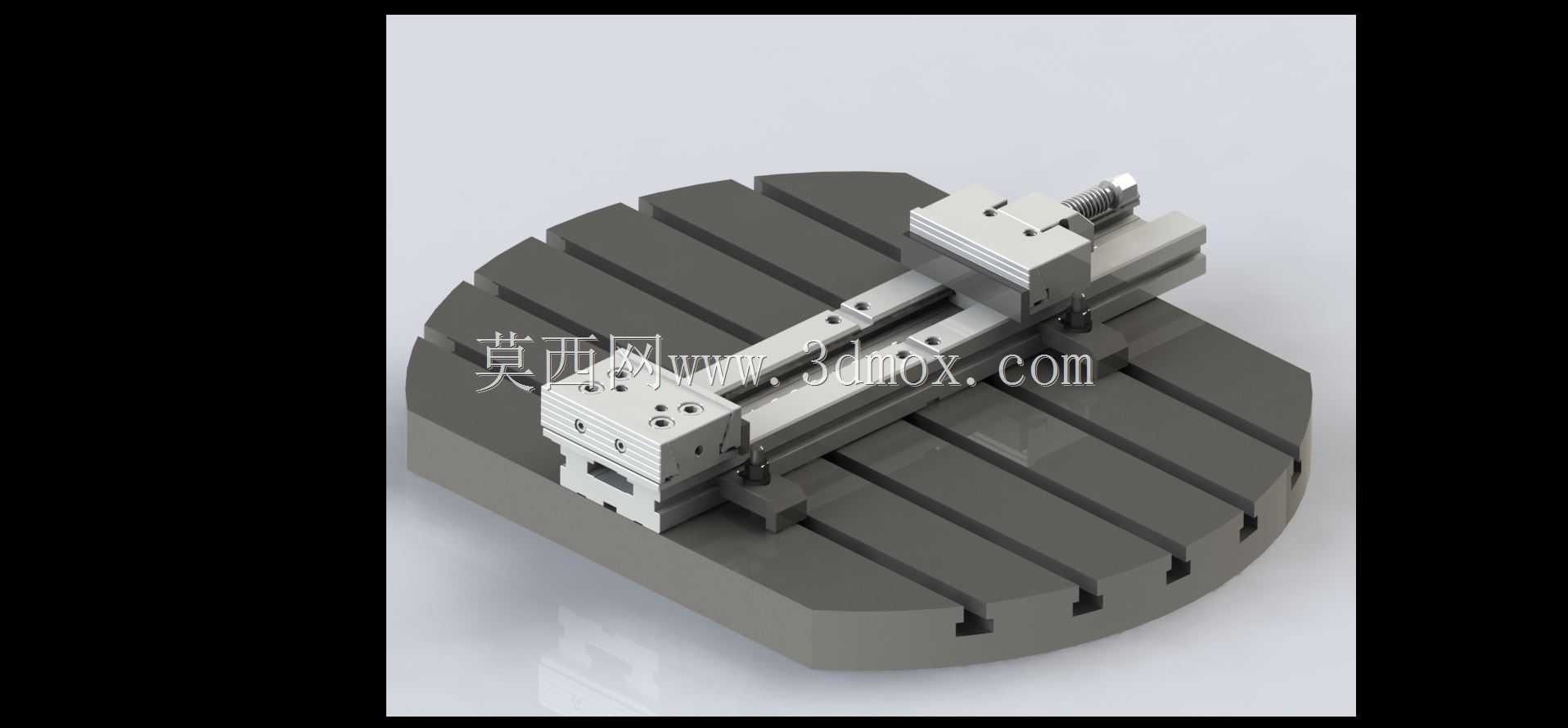

这款圆形磨盘是平面磨床、成型磨床配套的核心工件承载装夹部件，主要应用于精密机械加工车间的磨削工序场景，承担中小型精密零件加工过程中的定位、装夹与承载功能，适配小批量多品种零件的磨削加工需求，可覆盖五金零件、模具镶件、小型传动部件等多种工件的装夹作业。磨盘本体采用圆形铸铁基体设计，基体上开设等距分布的T型槽结构，槽道沿径向呈辐射状排布，可配合T型螺栓实现夹具位置的灵活调整，基体边缘预留的定位卡口可与磨床工作台的快换定位结构匹配，安装时无需反复打表找正，能大幅缩短换型准备时间。磨盘上搭载的可调式夹持组件采用双导轨导向结构，夹持滑块可沿导轨方向无级调整位置，配合锁紧机构可实现不同长度、宽度工件的稳定装夹，夹持端设置的可调定位块可根据工件外形调整支撑高度，避免磨削过程中工件出现翘曲变形。从设计逻辑来看，这款磨盘优先考虑了装夹通用性与重复定位精度的平衡，圆形基体的直径尺寸适配多数中小型平面磨床的工作台安装边界，基体厚度经过刚度校核，在满负荷装夹状态下的平面变形量控制在微米级，可保证磨削加工的平面度要求。夹持组件的导轨采用淬硬钢材质，与滑块的配合间隙经过精密配磨，调整过程顺滑无卡滞，锁紧点的位置设置避开了砂轮的走刀路径，不会出现加工干涉问题。实际使用过程中，操作人员可根据待加工工件的外形尺寸，先松开夹持滑块的锁紧螺钉，将滑块调整至适配位置后预紧，再放置工件调整定位块的支撑位置，确认工件定位基准与磨盘基准面贴合后完全锁紧夹持组件，即可启动磨削作业。磨盘基体的T型槽不仅可安装配套的夹持组件，也可配合通用压板、平口钳等其他装夹工具使用，进一步拓展了磨盘的适用范围，基体表面经过磨削处理，自身平面度达到精密级要求，可作为工件装夹的基准面使用，无需额外加装垫板即可满足多数零件的磨削装夹需求。
