手动杠杆式纸板裁切工装结构设计

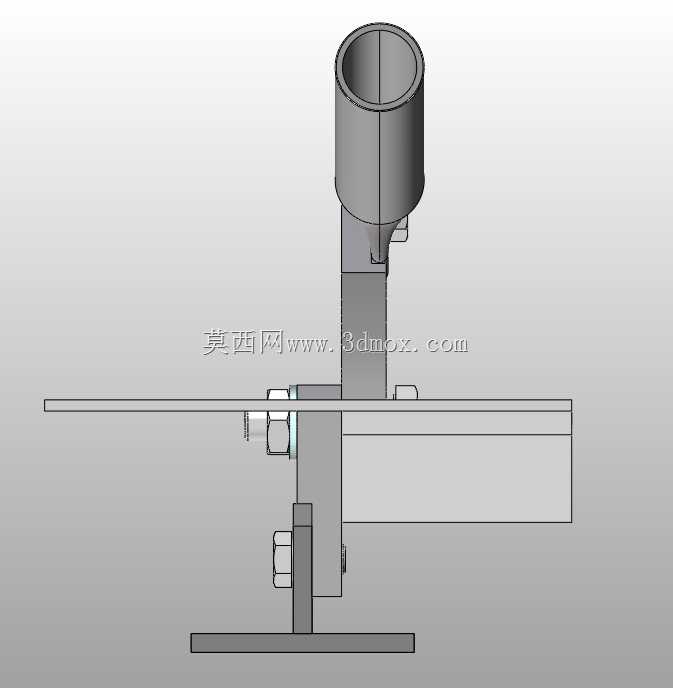

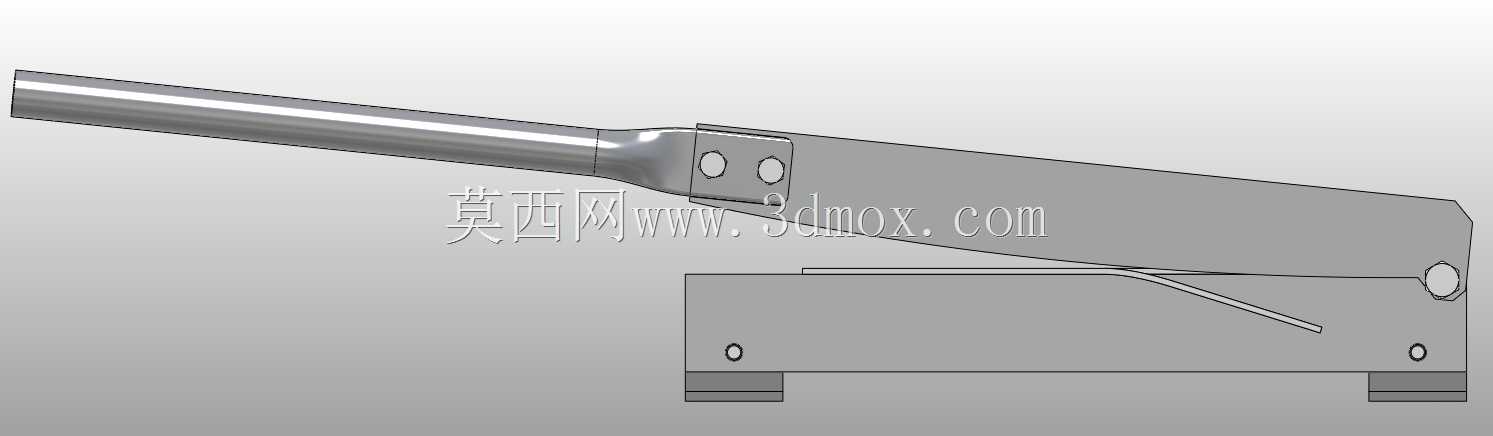

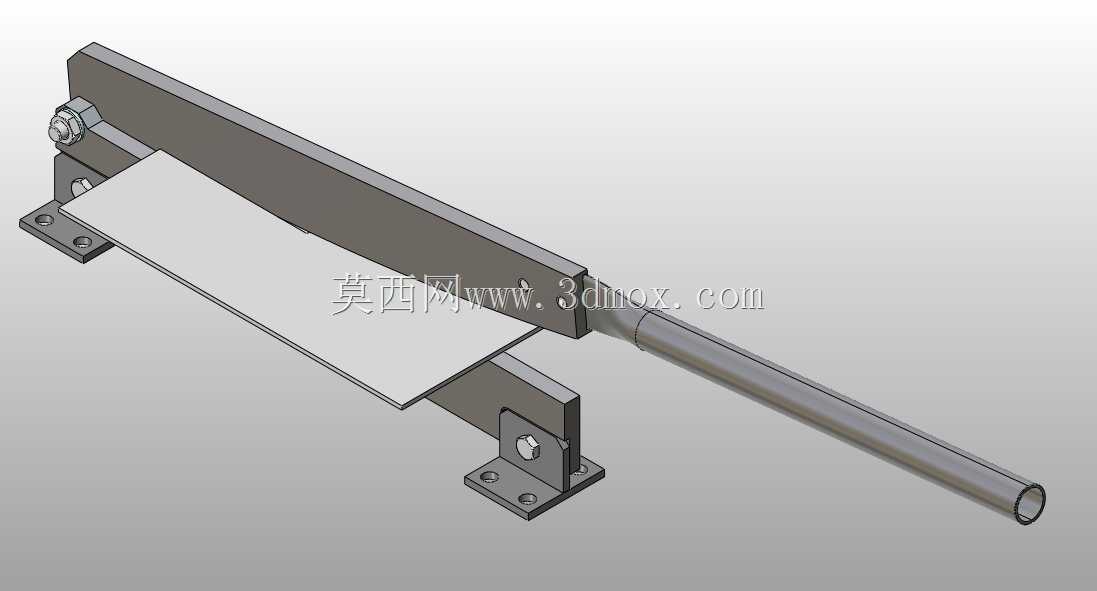

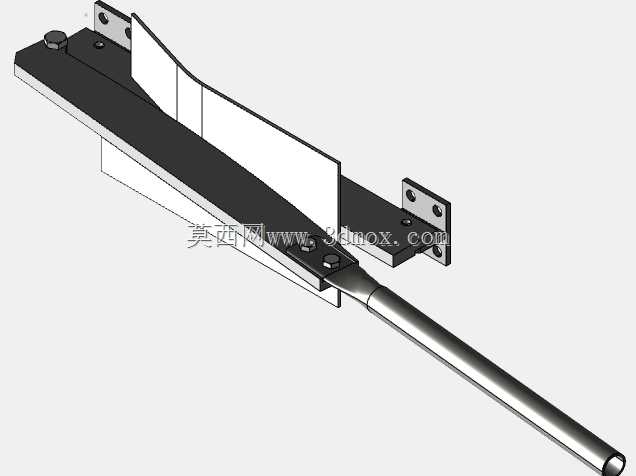

这款手动杠杆式裁切结构主要面向小型包装加工点位、瓦楞纸板打样场景以及电商仓储零散纸箱修边需求设计，区别于大型全自动裁切设备的高占地与高投入，该结构无需外接动力源，依靠纯机械杠杆放大原理即可完成单张或数层叠放纸板的定长裁切作业，适配小批量、多频次的纸板修边、纸箱坯料分切工况，在包装打样工作室、社区快递网点的零散包装加工场景中具备极高的适配性。整体结构采用下置安装座+杠杆刀臂+承料托板的三段式布局，两个L型安装底座预留标准螺栓安装孔，可直接固定在木质工作台或金属机架台面上，安装时需保证承料托板上平面与工作台进料平面齐平，避免纸板送料时出现卡滞、翘边问题；刀臂采用长条形钢板铣削成型，刀刃段做斜口磨削处理，裁切时刀刃与托板刃口形成渐进式剪切夹角，相比直口直压的裁切结构可降低30%以上的操作下压力，操作人员单手握持末端加长杆即可完成裁切动作，长杆的设计进一步放大了杠杆力矩，即使是厚度达5mm的瓦楞纸板也可轻松切断，不会出现毛边、压溃纸板的问题。承料托板采用平直冷轧板制作，表面做镀锌防锈处理，托板与刀架之间预留0.2mm的配合间隙，既保证刀臂摆动无卡滞，又能避免裁切时纸板嵌入缝隙导致切口不齐；刀臂与安装座之间采用销轴铰接，铰接位置配置耐磨铜套，长期高频使用也不会出现铰接孔磨损、刀臂晃动的问题，保证裁切精度的长期稳定性。设计过程中优先考虑了操作安全性，刀臂非工作状态下可依靠自身重心回落至托板上方，不会出现意外下落伤人的风险，同时刀臂末端的握持杆做滚花防滑处理，操作人员施力时不会出现打滑脱手的问题。整体结构的安装边界控制在长600mm、宽150mm、高200mm范围内，不会占用过多工作台操作空间，进料方向无结构遮挡，可适配任意长度的纸板进料，仅需在裁切位置加装简易定位挡块即可实现定长裁切，满足不同尺寸纸箱坯料的加工需求，结构整体无易损易耗件，日常仅需在铰接位置定期加注润滑脂即可长期稳定使用，维护成本极低。
