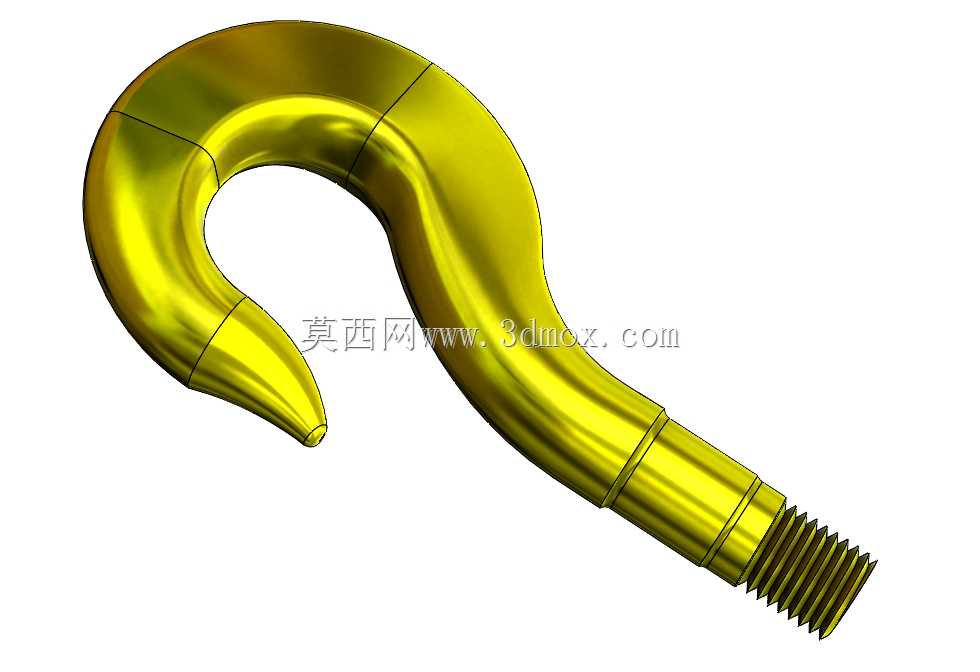

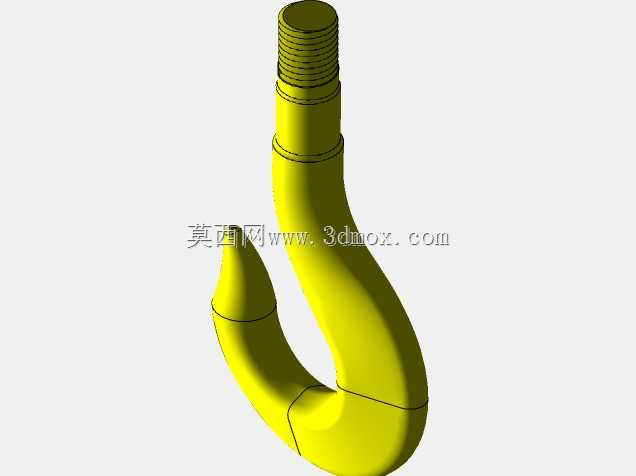

带外螺纹安装段的起重吊钩三维结构

这款带外螺纹安装段的吊钩，是起重吊装、物料转运场景里的核心受力连接件，日常在车间行吊、小型起重设备、货运固定、工装吊具总成中都能见到它的身影，核心作用是通过钩体兜挂吊索、吊环或待转运工件的挂点，将负载的拉力平稳传递到上方的起重执行端，完成重物的起升、移位、落位全流程作业。从结构设计逻辑来看，钩身采用大曲率平滑过渡的S形弯弧构型，没有突兀的直角转折，能最大程度避免应力集中，让负载拉力沿着钩身金属流线均匀传递，不会在局部形成应力极值引发结构失效；钩尖做了收窄圆滑处理，既方便穿入吊环、吊带的挂接孔位，又不会因为尖锐边缘割伤纤维吊索，降低吊具磨损断裂的风险。安装端采用标准外螺纹结构，属于可拆卸式连接设计，安装时可以直接旋入配套的带内螺纹吊座、横梁连接块或者起重设备的执行端接口，配合防松螺母就能锁止固定，相比焊接式吊钩，它的更换维护更便捷，当钩体出现磨损、形变达到报废阈值时，无需切割母材就能快速拆换，也能根据不同的负载等级、安装场景更换对应规格的吊钩，适配性更强。设计时需要严格把控几个核心尺寸边界：首先是螺纹段的公称直径与有效旋合长度，必须匹配对应安装座的螺纹规格，保证足够的螺纹啮合牙数，避免受拉时螺纹滑牙脱出；其次是钩身的开口跨度，要适配常用吊具的挂接尺寸，开口过小会导致吊环无法顺利挂入，开口过大则会增加钩身的受力力臂，同等负载下会提升钩身危险截面的弯曲应力，降低额定承重能力；再者是钩身危险截面的直径，也就是弯弧段最细的位置，需要根据额定起重量核算抗弯、抗拉强度，预留足够的安全系数，同时钩身的过渡圆角半径要控制在合理范围，既不能过小引发应力集中，也不能过大增加不必要的结构重量。实际使用中，这类吊钩的钩身表面通常会做防锈、耐磨处理，应对车间潮湿、多粉尘的作业环境，螺纹段会预留退刀槽结构，保证螺纹能完全旋入安装位，避免出现安装不到位的虚接情况，钩尾与螺纹段的衔接位置也做了锥度过渡，进一步分散应力，避免衔接位置出现断裂隐患。
