带柄圆盘齿形切削刀具结构设计

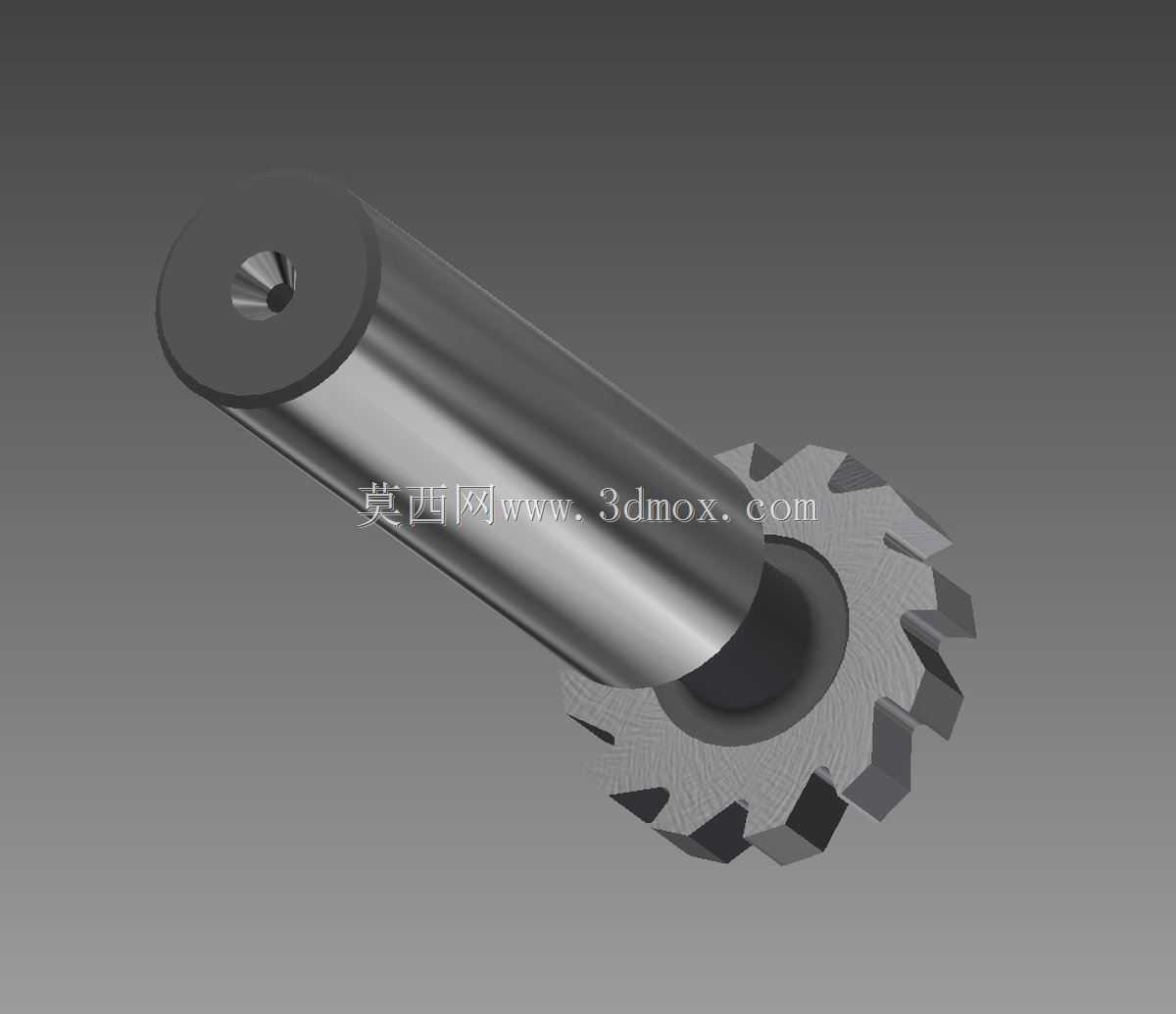

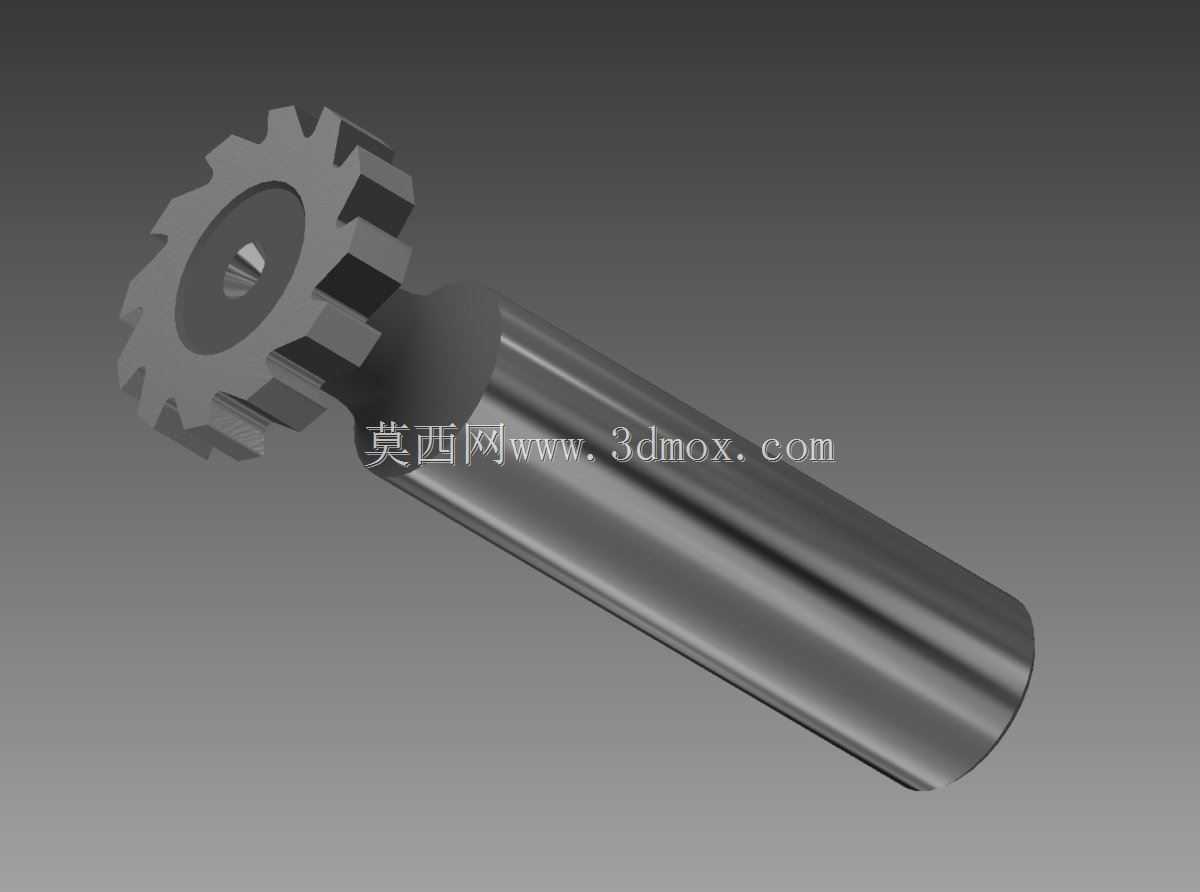

这款带柄齿形切削刀具主要面向窄槽铣削、小平面成型加工场景，在小型零件批量加工、精密仪表零件修配、模具型腔细微清角工序中应用广泛，尤其适配有色金属、工程塑料等易切削材料的浅槽加工，相比装配式铣刀，整体式带柄结构的跳动量更小，加工出的槽侧壁粗糙度更稳定，能有效减少后续抛光工序的工作量。从结构设计逻辑来看，刀具采用圆柱直柄作为安装基准，柄部直径与工作段直径做了差异化设计，柄部尺寸适配常规弹簧夹头的装夹范围，无需配套专用刀套即可直接装夹在普通铣床、钻铣床甚至小型加工中心的主轴上，安装时只要保证柄部伸入夹头的长度满足夹持要求，就能避免高速旋转时出现刀柄打滑、偏摆的问题。工作端的齿形采用直齿结构，每个刀齿的前角、后角都针对轻载切削场景做了优化，切削刃口的强度足够应对小切深的进给工况，不会因为单次进给量稍大就出现崩刃问题，齿间的容屑槽空间经过测算，能顺畅排出小切深下产生的切屑，避免切屑堵塞在槽内刮伤已加工表面。刀具的工作直径为20mm，切削刃宽度为4mm，这个尺寸边界刚好适配常见的密封圈槽、挡圈槽的加工宽度，加工时不需要多次走刀就能一次成型槽宽，能有效缩短单件加工的走刀路径。在实际使用中，这类刀具不需要复杂的对刀操作，只要找到加工基准面后设定好切削深度，就能沿着预设路径走刀完成加工，对于小型加工厂的小批量零件加工来说，刀具的装夹调试门槛很低，不需要操作人员掌握复杂的刀具参数设置技能。设计时特意将刀体与柄部做成一体式结构，消除了装配式刀具的连接间隙，在高速切削时的振动更小，加工出的槽底平面度更高，不会出现装配式刀具常见的接刀台阶问题，刀齿的排布采用等齿距设计，切削过程中的受力更均匀，能有效延长刀具的单次修磨间隔周期。
