传统木质Y型弹弓结构三维设计

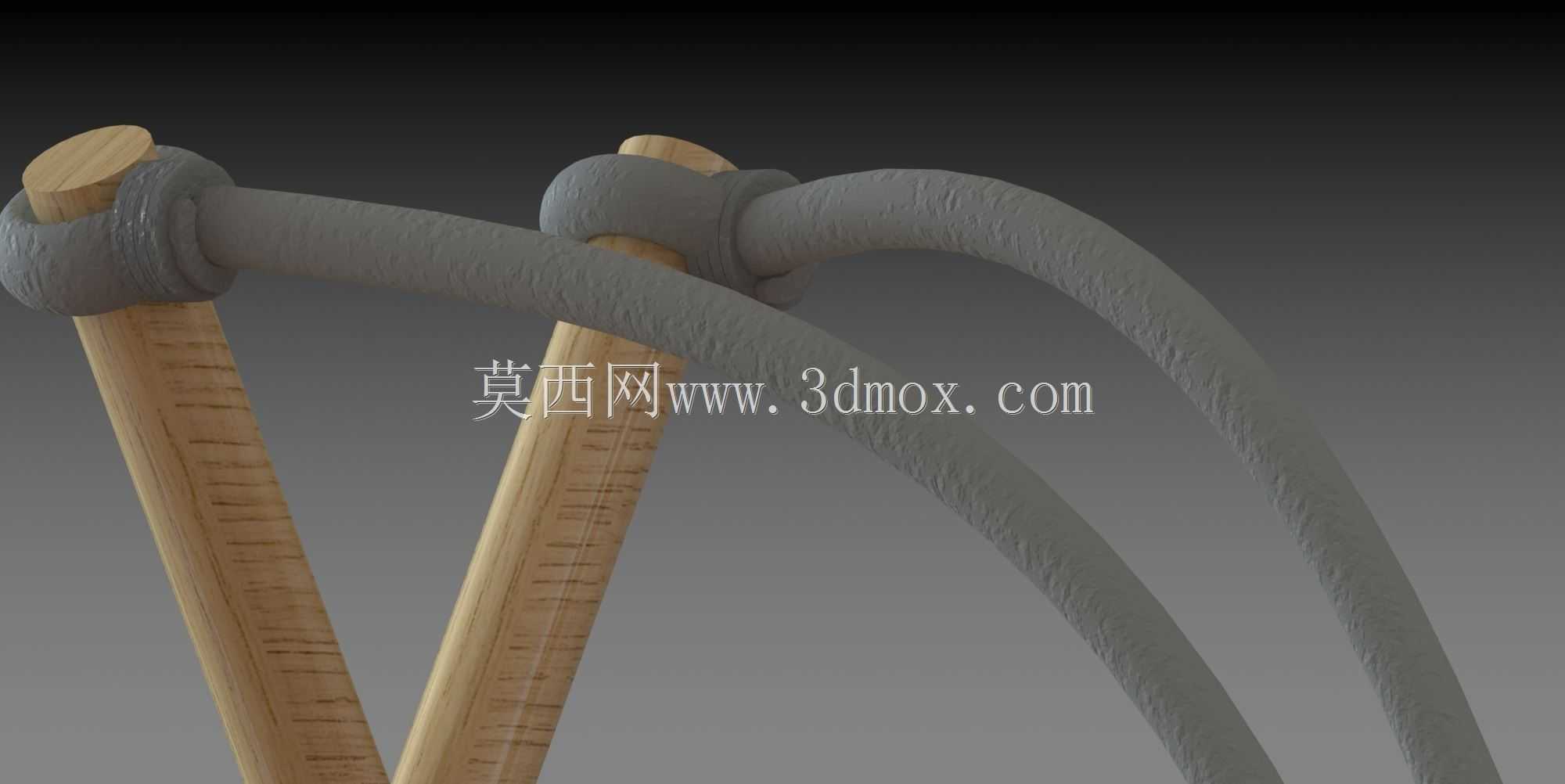

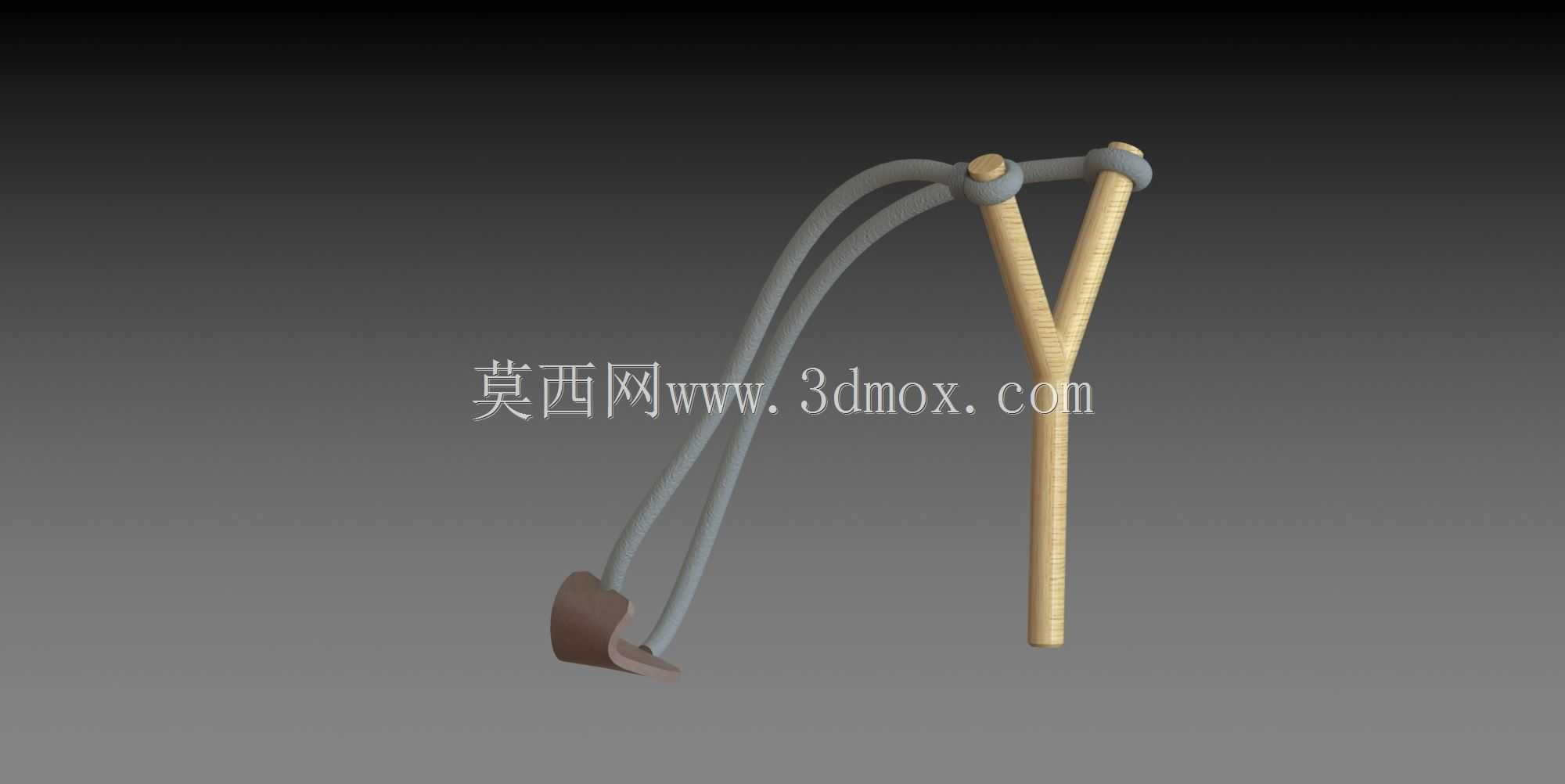

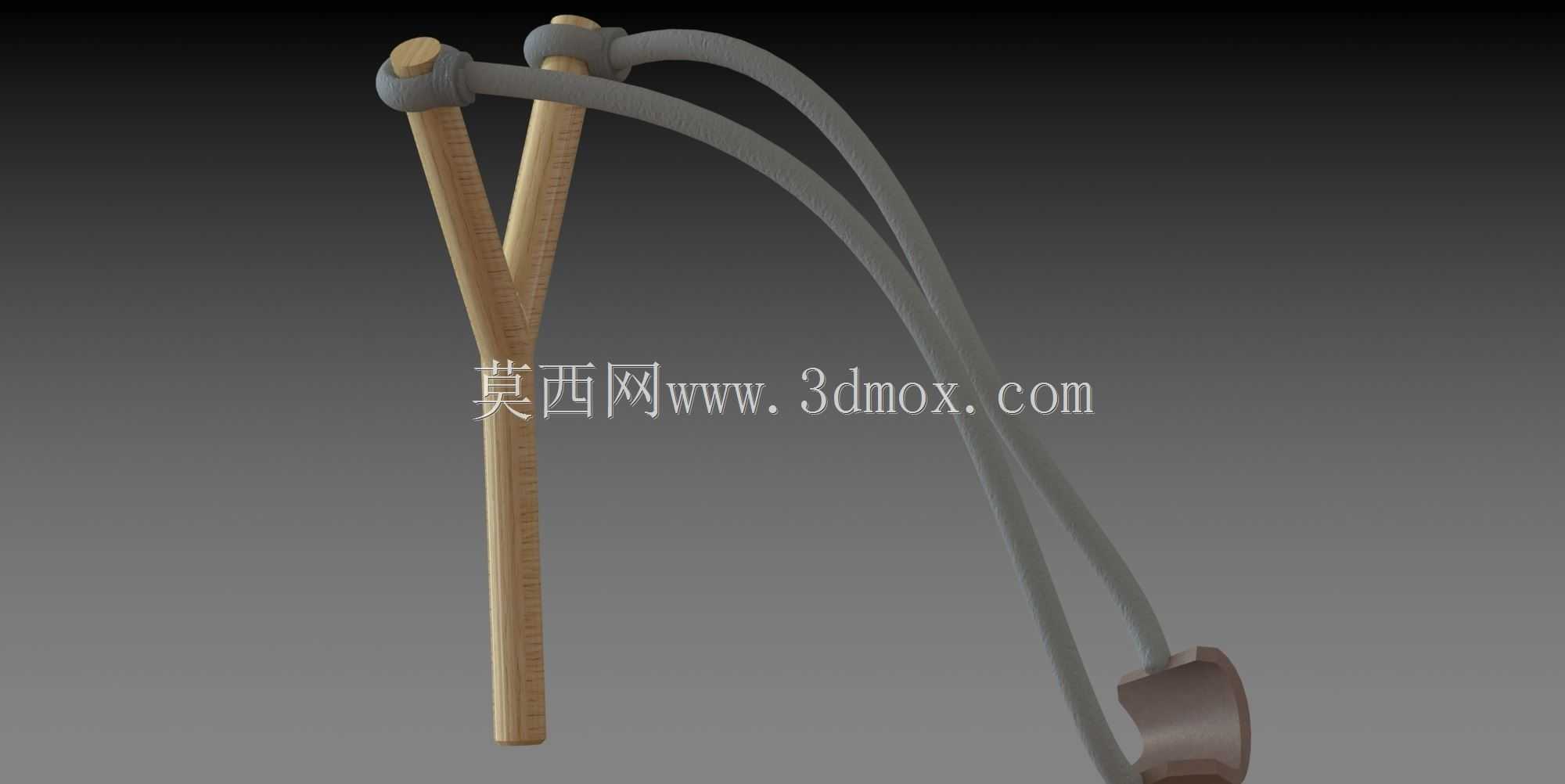

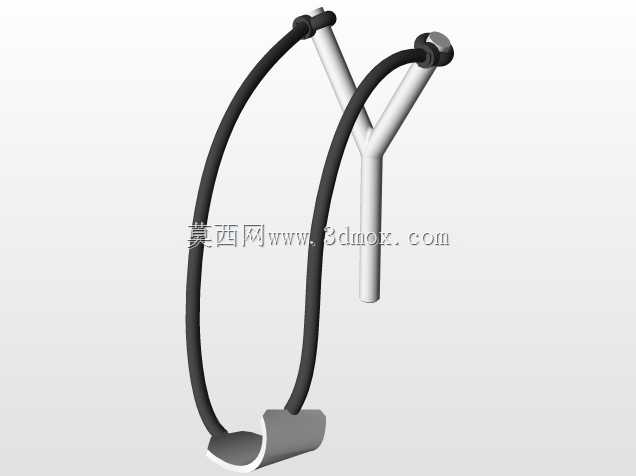

本次设计的弹射器具主体采用Y型分叉木质握柄结构，握柄段采用等直径圆柱形态，整体长度适配成年人单手握持边界，握持段直径控制在28-32mm区间，分叉两支臂对称分布，支臂顶端设计有环形绑缚槽结构，槽深2mm、槽宽4mm，用于固定弹性皮筋组，避免皮筋在弹射受力过程中出现滑移脱落问题。皮筋组采用双股并行布局，单根皮筋自然状态长度为180mm，拉伸比控制在1:5.5区间，匹配常规弹射力度需求，皮筋末端连接皮质弹兜，弹兜采用内凹弧面设计，弧面半径8mm，可稳定承托直径8-12mm的弹射弹丸，弹兜两侧预留2mm直径穿绳孔，通过高强度绑线与皮筋组可靠连接。从实际应用场景来看，这类器具可用于户外休闲弹射练习、小型物件远距离抛投作业，设计过程中重点考量了受力分布合理性，Y型支臂的分叉角度设置为30度，该角度可保证皮筋拉伸过程中两支臂受力均匀，避免单侧应力集中导致的木质柄体开裂问题，支臂与主握柄的过渡区域采用R15圆弧过渡，消除直角应力集中点，提升整体结构抗冲击强度。握柄表面未做额外防滑纹理设计，依托木质本身的粗糙触感即可提供足够握持摩擦力，整体结构无额外金属连接件，所有部件均通过绑缚方式组装，便于后期皮筋损耗后的更换维护。设计时对皮筋拉伸行程做了边界限定，最大拉伸位置距离握柄底端220mm，符合成年人手臂拉伸的舒适活动范围，不会出现拉伸超程导致的皮筋断裂或柄体变形问题，弹兜的位置在自然状态下距离支臂顶端180mm，上弹操作时手部无需过度前伸即可完成弹丸放置，操作动线符合人体工学逻辑。两支臂的同轴度公差控制在0.5mm以内，保证皮筋拉伸后两侧拉力对称，弹射时弹丸飞行轨迹不会出现偏斜，绑缚槽的边缘做了R1圆角处理，避免尖锐棱角切割皮筋，延长皮筋组的使用寿命。整体结构无复杂异形曲面，木质柄体可通过实木切削加工直接成型，加工难度低，材料获取便捷，皮筋与弹兜均为通用标准件，替换成本低廉，适合小批量手工制作场景。
