松下9V叠层碱性电池精细三维结构

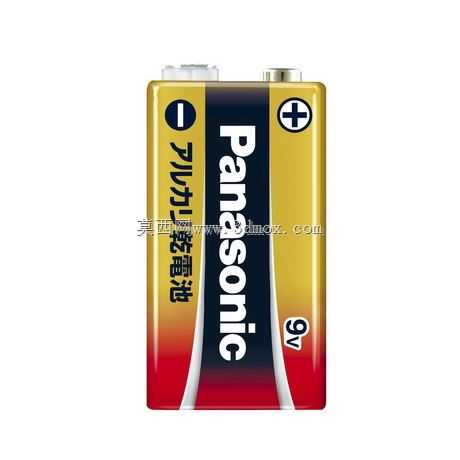

这类9V叠层碱性电池是工业现场与民用电子领域极为常见的小型供电单元，日常在万用表、钳形表等便携电工测量仪表，烟雾报警器、燃气报警器等家用安防传感设备，无线话筒、效果器等专业音频外设里都能见到它的身影，和常见的圆柱型干电池不同，它的叠层结构能在极小的占位空间内输出9V直流电压，适配需要较高供电电压、工作电流偏低的电子器件。从结构设计层面来看，这款电池的外形采用规整的长方体切角造型，整体宽度26.5毫米、厚度17.5毫米、总高度48.5毫米，顶部的两个电极触点采用偏心排布，正负极间距符合行业通用的安装规范，能直接适配市面上绝大多数标准9V电池仓的卡扣接口，不需要额外调整安装位就能完成装配。建模过程中首先还原了电池外壳的金属覆膜质感，外壳表面的品牌标识、极性标注、电压标识都按照实物的印刷位置做了精准对位，正极端的十字凸起标识、负极端的横杠标识都做了细节还原，能直接用于产品渲染、装配干涉校验等场景。在做设备结构设计时，这类小型供电配件的安装边界往往容易被忽略，很多新手工程师在排布电池仓时只预留了电池本体的长宽高尺寸，忽略了顶部卡扣的操作空间、电池外壳的覆膜厚度公差，很容易出现装配时电池卡滞、触点接触不良的问题，这个模型在建模时就把外壳的圆角过渡、顶部电极的凸起高度、侧面标签的覆膜厚度都做了还原，能直接导入装配体中做干涉检查，提前规避电池仓设计的尺寸问题。不同于可充电的锂电池，这类碱性叠层电池属于一次性供电单元，外壳采用密封铆接结构，建模时也还原了底部铆接封边的结构特征，在做产品拆解演示、结构教学课件时也能直接使用。实际选型过程中，同规格9V电池的外形尺寸公差普遍控制在±0.3毫米以内，这个模型的尺寸基准完全按照实物测绘数据搭建，能满足消费电子、安防设备、仪器仪表类产品的结构设计选型参考需求，在做产品外观渲染时，表面的金属渐变印刷效果、哑光标签质感都做了材质分层，不需要额外调整材质参数就能直接出渲染图，大幅缩短设计前期的配件建模周期。
