车用盘式电磁制动机构结构设计

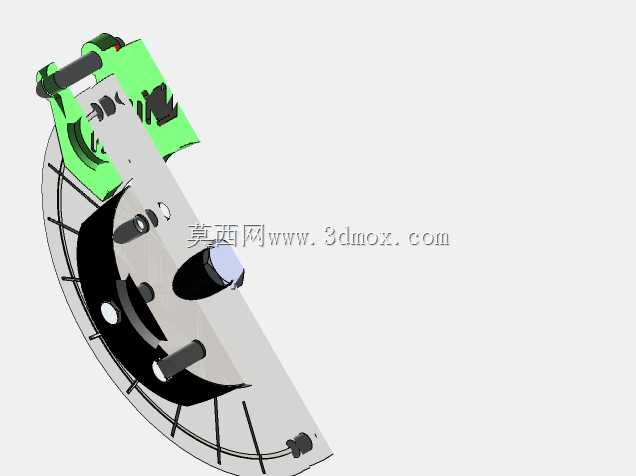

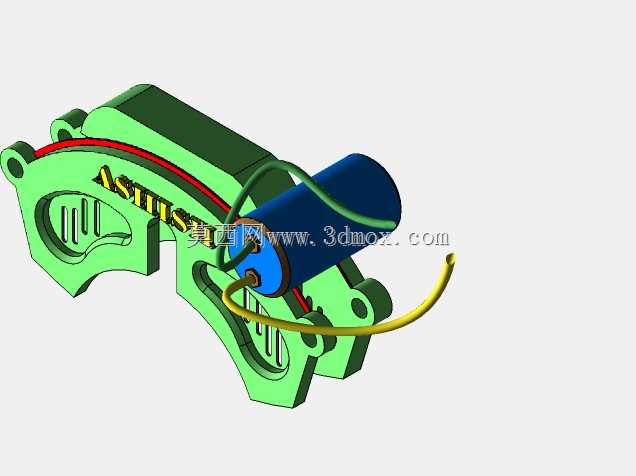

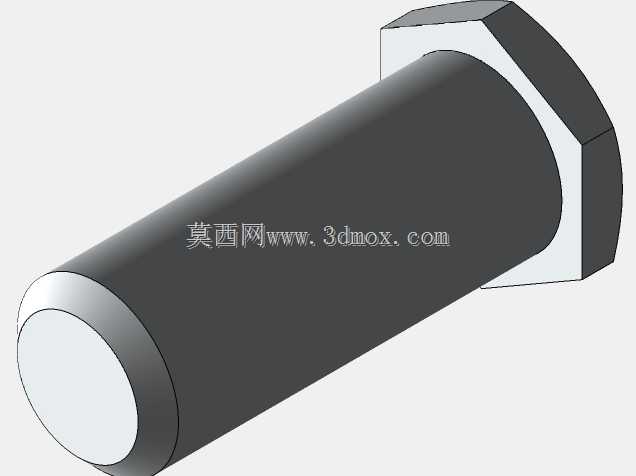

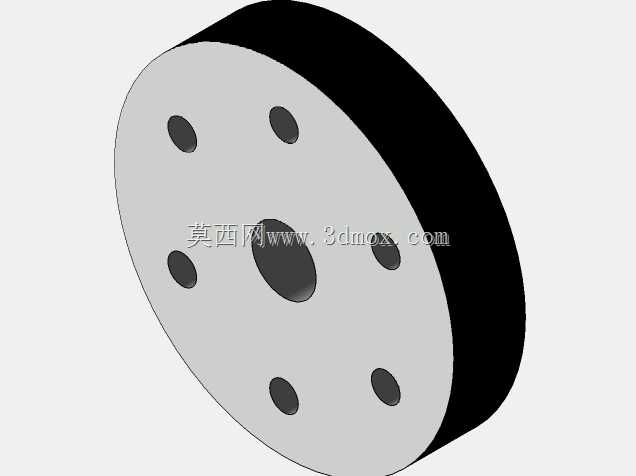

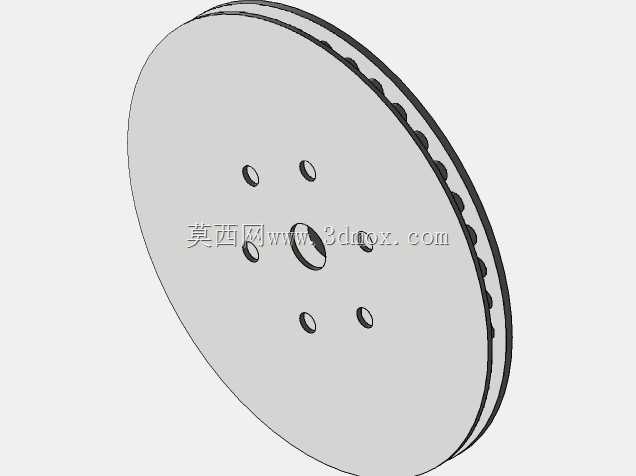

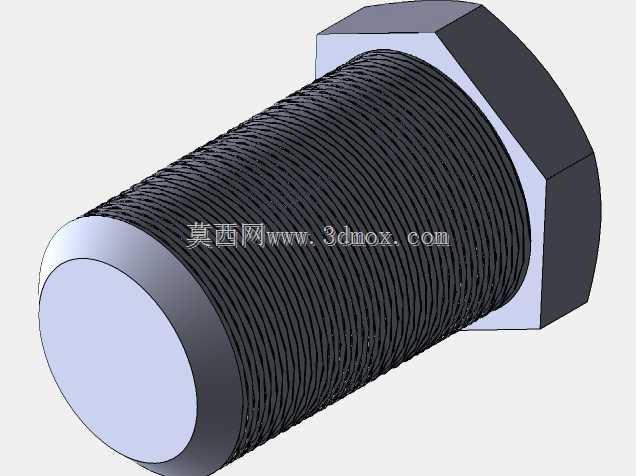

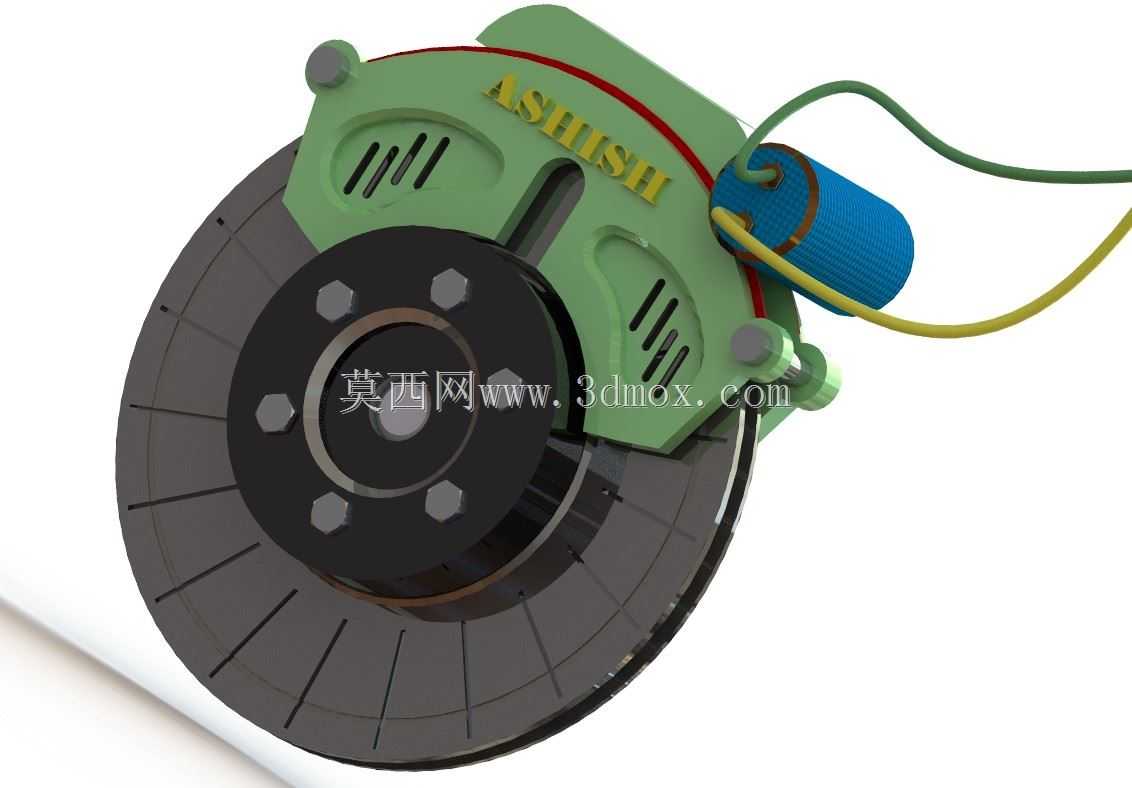

这套盘式电磁制动结构，主要适配小型电动场地车、低速工业搬运车辆的轮边制动需求，区别于传统液压驱动的制动卡钳，该结构依靠电磁力驱动摩擦副贴合，省去了液压管路、制动总泵等配套部件，在布线空间受限、需要集中电控的小型作业车辆上适配性更强。从结构布局来看，制动盘采用通风式开槽设计，盘面沿圆周方向均匀分布径向散热槽，车辆行驶过程中轮边气流可顺着槽道快速带走制动摩擦产生的热量，避免长下坡或者频繁制动场景下摩擦片过热导致制动力衰减，盘面的安装孔位按照常规五孔轮辋的安装节圆设计，可直接匹配多数小型非道路车辆的轮毂安装接口，不需要额外设计转接法兰，降低整车改装的适配成本。卡钳本体采用分体式铸铝壳体结构，壳体表面预留多组通风槽，既可以减轻卡钳自身重量，也能增大散热面积，电磁驱动模块集成在卡钳的侧方安装位，供电线路通过卡钳壳体上的走线槽固定，避免车辆行驶过程中线路晃动被周边运动部件剐蹭。摩擦片的背板与电磁驱动的衔铁采用卡扣式连接，日常维护更换摩擦片时不需要拆解整个卡钳结构，只需要拨开卡扣即可取出旧片更换，大幅降低售后维护的操作难度。设计过程中卡钳的安装支架预留了±3mm的间隙调节量，可适配不同厚度的制动盘安装，同时安装支架的孔位采用长圆孔设计，装配时可以微调卡钳与制动盘的同轴度，避免出现摩擦片偏磨、制动拖滞的问题。电磁线圈的供电参数匹配车载12V/24V常规供电体系，不需要额外加装升压模块，车辆的电控系统可直接输出控制信号实现制动动作，相比传统液压制动系统，该结构的响应速度更快，可配合驻车电控逻辑实现自动驻车、坡道辅助等功能，在无人搬运AGV、小型电动观光车等场景下，不需要额外加装机械驻车机构，依靠电磁制动力即可满足静态驻车的力矩要求。卡钳的浮动销采用防尘橡胶套密封，可阻挡户外场景下的泥沙、灰尘进入销孔内部，避免长期使用后浮动销卡滞导致制动回位不良，摩擦片的摩擦材料采用半金属配方，兼顾湿滑路面下的摩擦系数稳定性与耐磨性能，在常规作业工况下的使用寿命可满足非道路车辆的使用周期要求。
