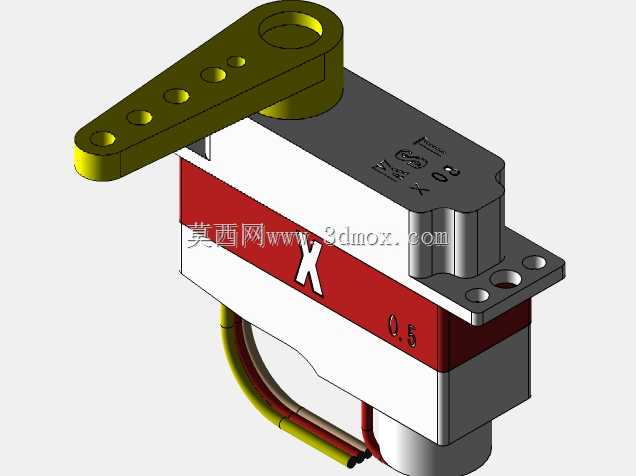

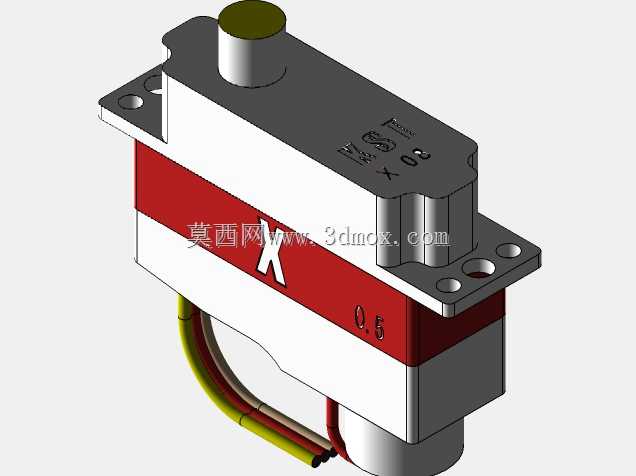

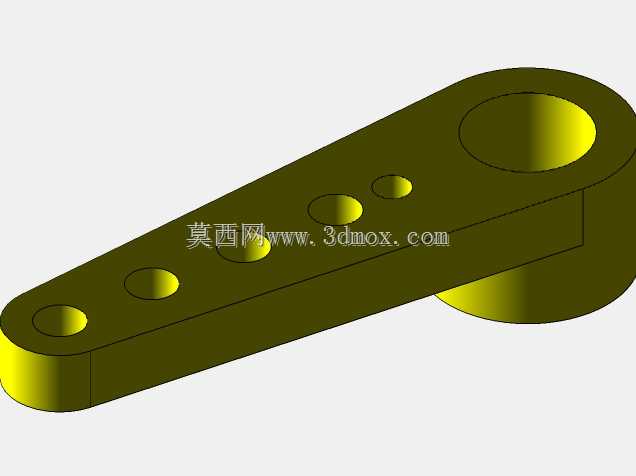

这款带摆臂的数字伺服执行结构,常被用于小型自动化工位的角度切换、航模舵面控制、小型机械臂关节驱动这类需要精准角度输出的场景,区别于普通的连续旋转驱动部件,它的核心功能是接收控制信号后,将输出轴锁定在指定角度位置,实现预设的摆角动作。从结构设计来看,主体采用上下分层的布局,下部集成驱动与减速齿组,上部布置控制电路板与位置反馈元件,输出端的摆臂采用带多个等距安装孔的长条形结构,不同孔位可适配不同的力臂需求,安装时可根据负载力矩大小选择对应孔位连接负载,无需额外定制转接件。安装边界上,主体底部带两个对称的带孔安装耳,可通过螺栓直接固定在安装基板上,侧向引出的接线端预留了足够的走线空间,不会和周边安装结构产生干涉,整体外形紧凑,在狭小的安装空间内也能完成布置。设计过程中优先考虑了传动间隙的控制,减速级采用金属齿组搭配定位轴承,减少输出轴的径向窜动,摆臂与输出轴采用扁位配合加螺丝锁紧的固定方式,避免大负载下出现摆臂打滑的问题。实际选型使用时,需要注意输出摆臂的活动范围,这款结构的摆角覆盖0到180度区间,安装时要预留摆臂全行程的活动空间,避免摆臂运动过程中触碰周边结构件。外壳的拼接结构采用卡扣加定位柱的组合方式,既方便后期拆解维护内部齿组与电路,也能保证整体结构的连接强度,在常规的振动工况下不会出现壳体松脱的问题。输出轴的轴向伸出长度经过匹配设计,既可以安装标配的多孔摆臂,也可以根据需求更换不同形式的输出摇臂,适配不同的负载连接形式。内部的位置反馈元件直接与输出轴末端联动,能够实时采集输出轴的实际角度,配合控制电路实现闭环的角度控制,相比开环的驱动结构,角度定位精度更高,负载变化时的角度偏移量更小,适合对位置精度有一定要求的小型驱动场景。
