基于TB6600的经济型三轴运动控制装置

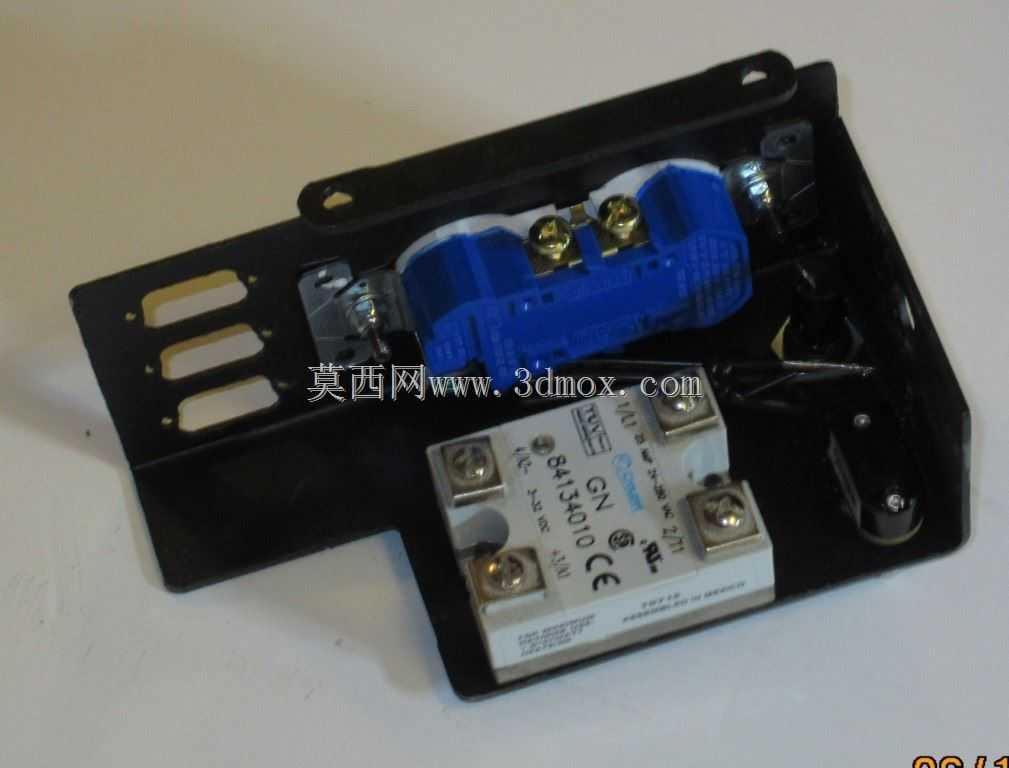

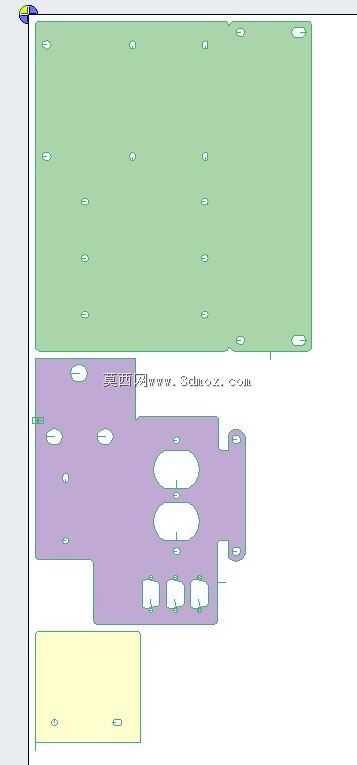

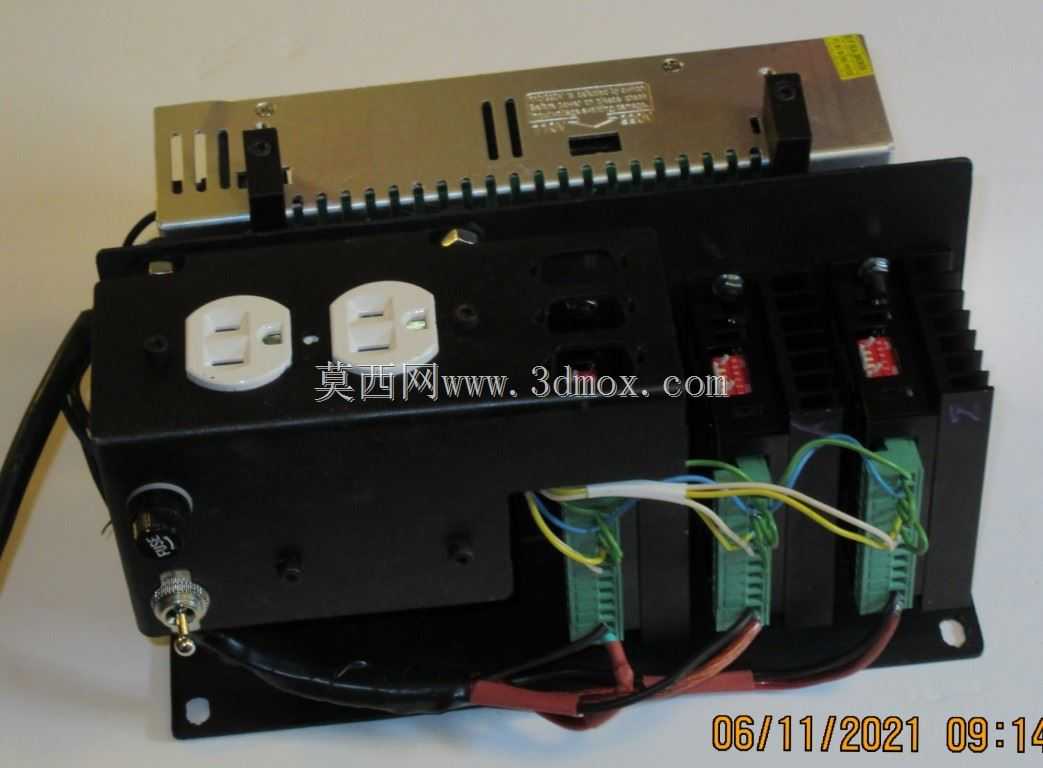

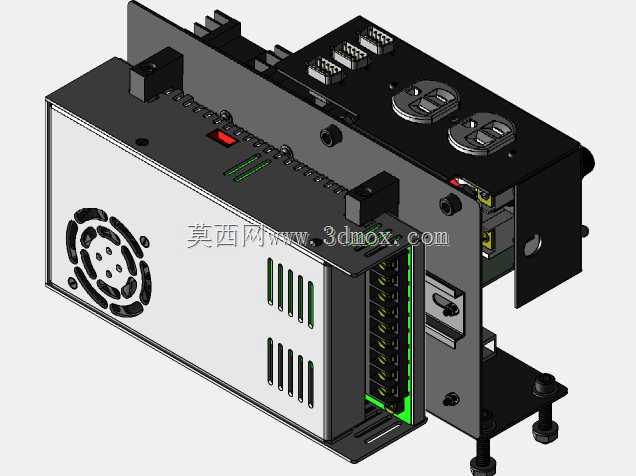

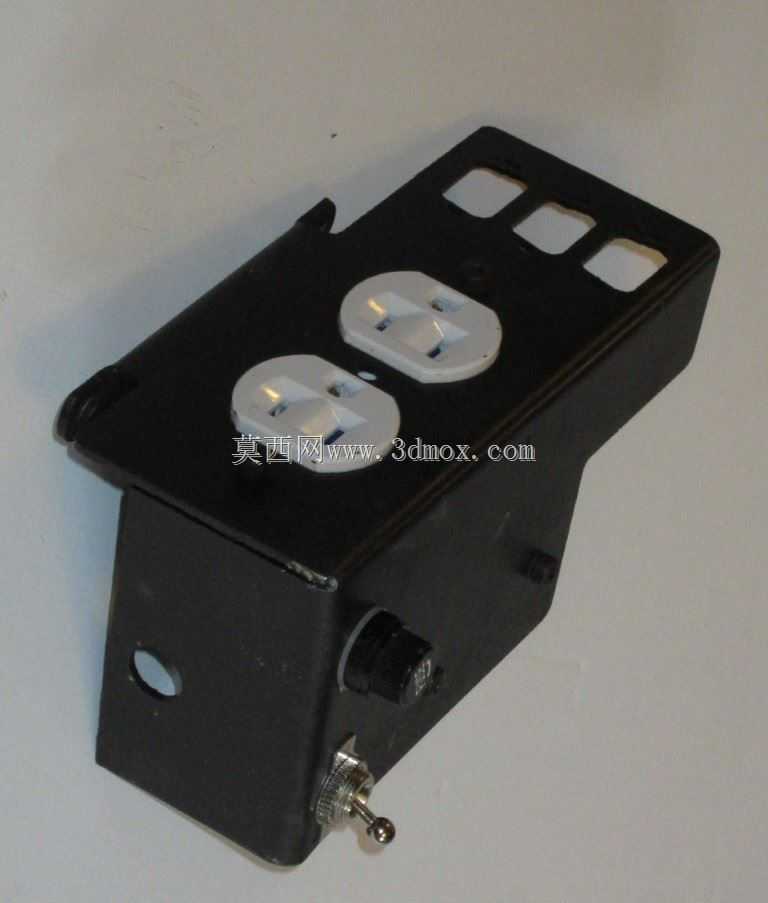

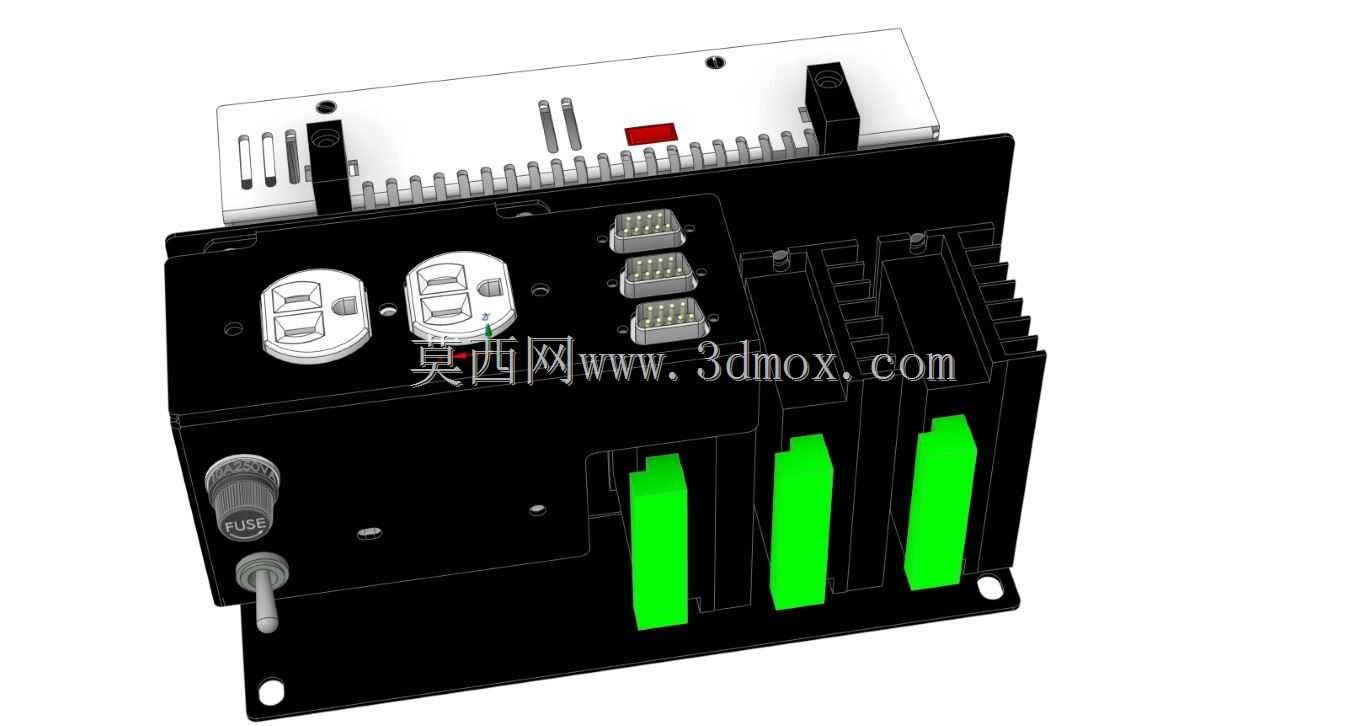

这款三轴控制装置主要面向小型数控加工、旋转雕刻台改造、台式等离子切割这类轻载数控场景，用来替代原有设备上分散布置的外部控制器、老旧步进驱动单元，把运动控制、驱动输出、电源转接、外设供电功能整合在同一安装基体上，减少现场布线的杂乱程度，降低小型数控设备改造的接线复杂度。装置核心驱动部分采用TB6600步进驱动模块，支持1至32细分的步进输出调节，可适配不同扭矩规格的两相步进电机，满足低速加工场景下的运动平稳性要求，避免低速爬行带来的加工表面振纹。控制单元采用兼容Mach3的USB接口运动控制卡，可直接对接PC端的数控加工软件，实现三轴联动的插补运动输出，适配Windows系统环境下的常规数控加工操作，无需额外配置专用的工业控制主机。装置集成了6路固态继电器输出回路，可直接转接外部主轴电机、冷却泵、吸尘装置这类外设的开关控制信号，无需额外外接继电器模组，输出回路与控制回路之间做了电气隔离，避免外设启停时的电压冲击干扰控制信号的稳定传输。供电部分集成了24V直流开关电源模块，可同时为驱动单元、控制卡、继电器回路提供稳定的直流供电，电源输入端预留了交流电源切换接口，可手动切换交流供电回路，为PC主机、外部交流供电的主轴单元提供受控的电源输出。结构设计上采用钣金折弯成型的安装壳体，板材厚度适配常规电控安装的强度要求，折弯角度为90度，兼顾壳体刚性与装配便利性，安装位预留了DIN导轨安装卡扣与3D打印制作的固定支架两种安装方式，可根据设备电控箱的内部空间灵活选择安装形式，既可以卡在标准DIN导轨上快速固定，也可以通过支架用螺丝锁附在设备的安装平面上。装配紧固件采用4mm规格内六角螺钉，搭配垫圈与尼龙锁紧螺母，避免设备运行过程中振动导致紧固件松脱，接线端子采用插拔式绿色端子排，不同功能的接线回路做了清晰的分区，强电回路与弱电信号回路分开布置，减少信号串扰。随结构附带的展开图与钻孔模板可直接用于壳体的加工制作，终端接线直接引出到底盘上的接线端子，无需额外做转接处理，整体安装边界紧凑，可适配小型台式数控设备的电控箱内部安装空间，不需要对原有设备的电控箱做大规模改造即可完成替换安装，适合个人DIY数控设备、小型加工设备的电控升级改造使用，在保证基础数控运动控制功能的前提下，尽可能压缩了整体的结构体积与装配复杂度，所有元器件均采用常规市售标准件，后期维护更换元器件时无需定制特殊配件。
