十字轴式万向联轴器铰接传动结构

　　该万向接头属于机械传动系统中用于补偿两轴轴线偏斜的铰接式联轴器，在各类存在轴系安装错位、工作中产生相对角位移的设备中承担旋转运动与扭矩传递任务。现场安装时，主动端与从动端往往无法保证严格同轴：设备机架焊接变形、轴承座长期运行磨损下沉、重载工况下支撑结构弹性挠曲、行走类设备工作中持续振动，都会让两根传动轴的轴线出现夹角，若采用刚性联轴器直接连接，轴端会承受持续交变附加弯矩，轻则造成轴承早期点蚀、轴肩疲劳开裂，重则直接扭断输出轴。这类万向铰接结构允许两端轴在一定夹角范围内持续相对摆动，传动过程中不会因为轴线偏斜产生卡滞，广泛应用在工业机床进给传动、农用机械动力输出、汽车转向操纵机构、轻工输送设备、工程机械行走驱动系统中。

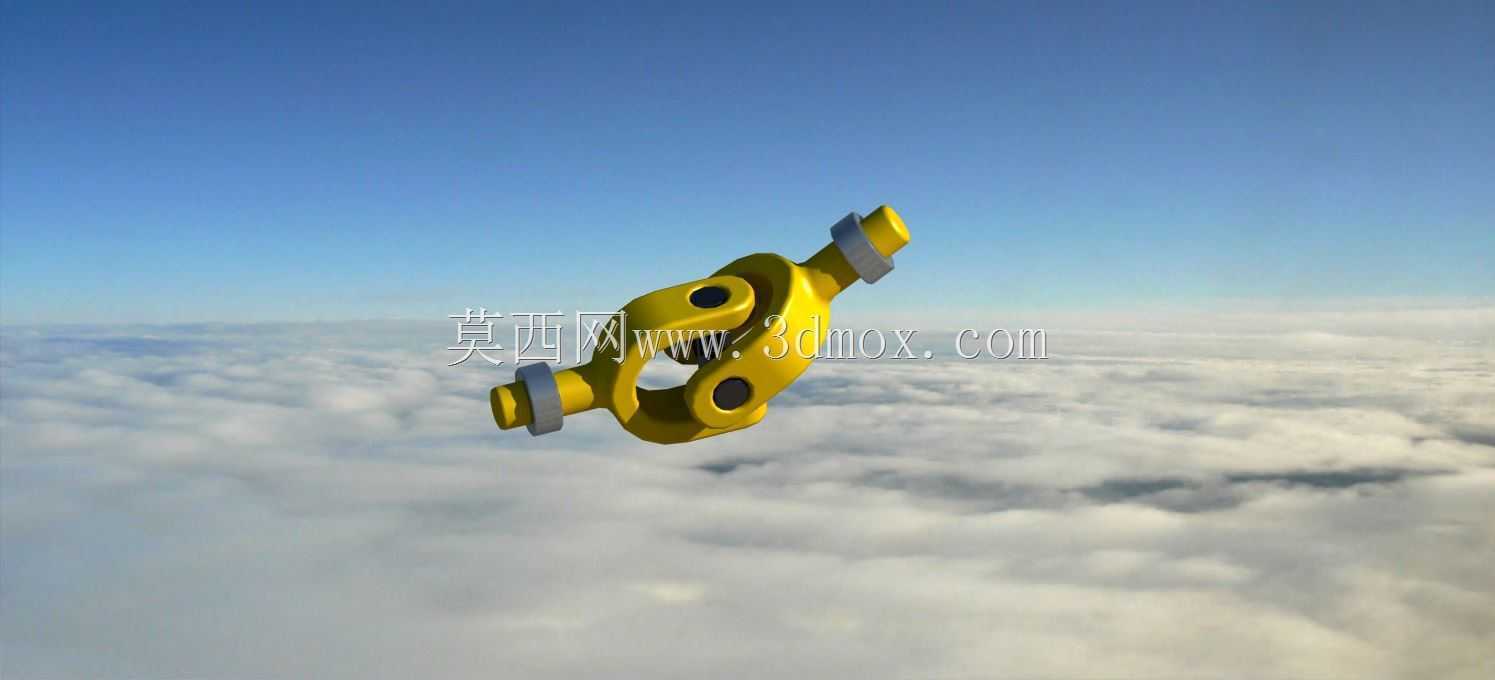

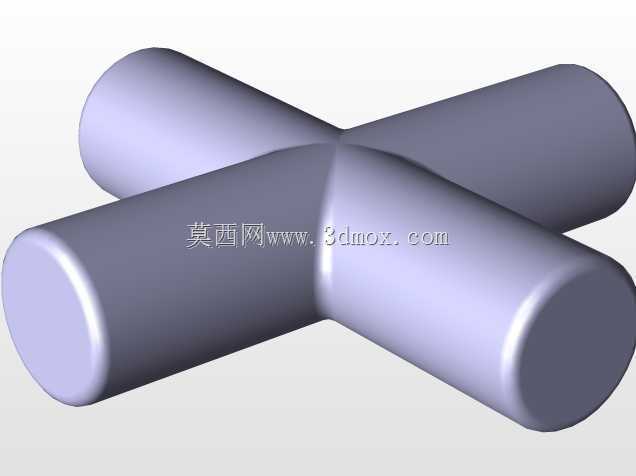

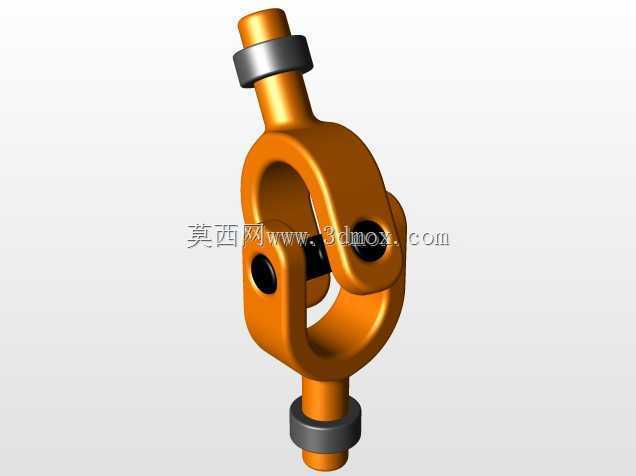

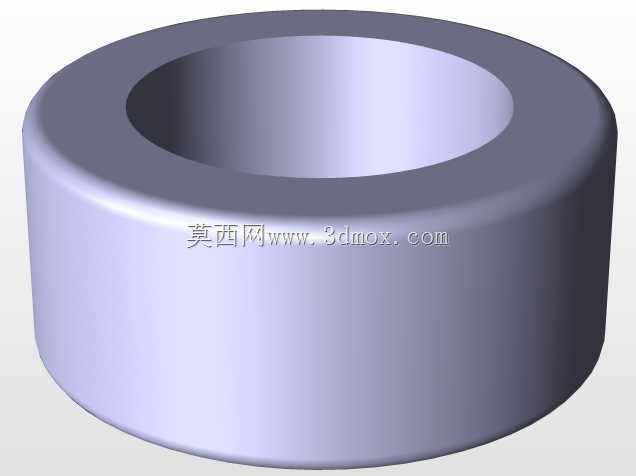

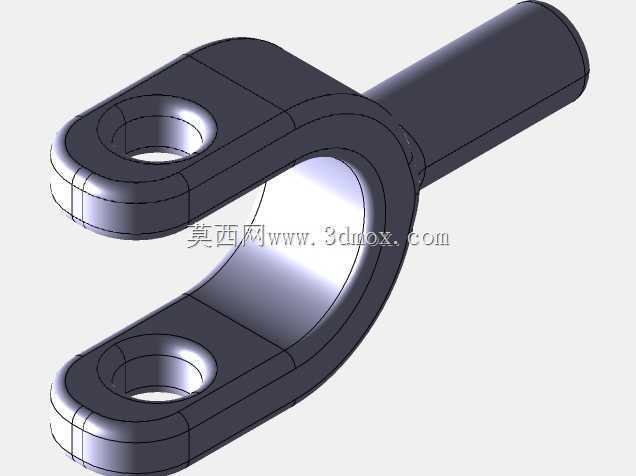

　　从结构组成来看，这套铰接传动件包含两个叉形接头、中间十字铰接轴、两端轴伸以及轴端限位挡环。两个叉形接头分别对接主动轴与从动轴，叉耳部位开设同轴销孔，十字轴的四个轴颈分别嵌入两个叉头的两对孔位中，形成两组互相垂直的回转铰接副：主动叉带动十字轴绕一组铰接轴线转动时，十字轴同时通过另一组铰接轴线驱动从动叉旋转，由此实现两轴存在夹角时的扭矩连续传递。轴端加工为圆柱轴伸，可直接插入配套设备的连接孔，通过键连接或者过盈配合传递扭矩，轴伸根部设置的环形挡环用于轴向定位，安装时挡环端面贴合对接部件的限位面，即可快速确定接头的轴向安装位置，避免传动过程中接头轴向窜动脱出。

　　设计过程中首先需要校核的是铰接副的摆角范围，常规单万向节允许的两轴工作夹角一般控制在15°至25°区间，若现场轴系偏角超过允许值，十字轴轴颈的接触应力会急剧上升，同时从动端转速会产生周期性波动，引发传动冲击。叉头的开口宽度需要和十字轴的轴向尺寸严格匹配，间隙过大会导致传动反向时产生冲击噪音，间隙过小则会在摆角转动时出现运动干涉。叉耳部位的销孔中心距、孔与轴伸的同轴度是加工管控的核心公差项：同轴度超差会造成十字轴装配后别劲，转动阻力大幅上升，铰接部位快速磨损；叉头的环形本体采用变截面过渡，在销孔承载区域适当加厚壁厚，轴伸与叉头衔接位置做圆弧圆角过渡，避免应力集中在截面突变处萌生疲劳裂纹。

　　外形与安装边界方面，整套接头的最大外轮廓由叉头的环形外径决定，布置安装空间时需要在叉头径向外侧预留足够安全间隙，防止设备摆动过程中外圈与周边机架、管线发生磕碰；轴向尺寸需要核算两端轴伸插入对接部件后的总长度，预留出挡环的定位厚度以及拆装十字轴销的操作空间，若后期需要维护更换铰接衬套，叉头侧面要留出扳手操作空间。十字轴的轴颈部位通常配套滚针轴承或者耐磨衬套，以此降低铰接转动时的摩擦阻力，工作中需要定期补充润滑脂，减少铰接面的磨粒磨损。单万向节传动存在瞬时转速不等率，两轴夹角越大转速波动越明显，对于传动平稳性要求高的场合，通常会成对使用双万向节结构，保证主动轴与从动轴的转速同步，而单组万向接头更多用在操纵连杆、低速轻载传动、转向机构这类对转速波动不敏感的场景，选型时需要结合传递扭矩大小、工作摆角范围、转速工况综合匹配，才能保证传动系统长期可靠运行。
