轻型双轴鲶鱼式运输拖车框架结构设计

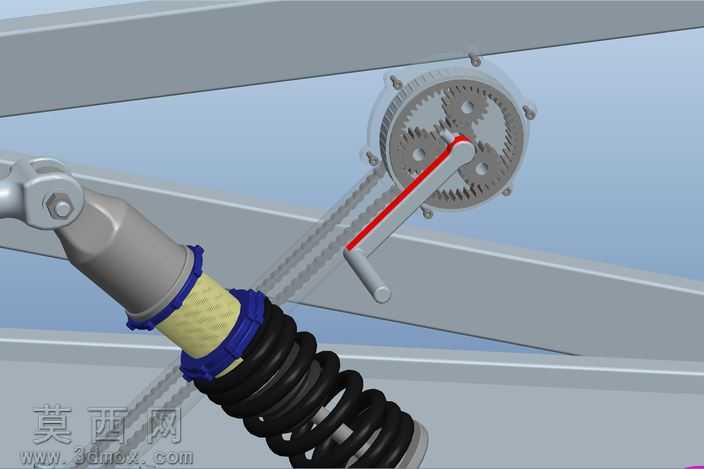

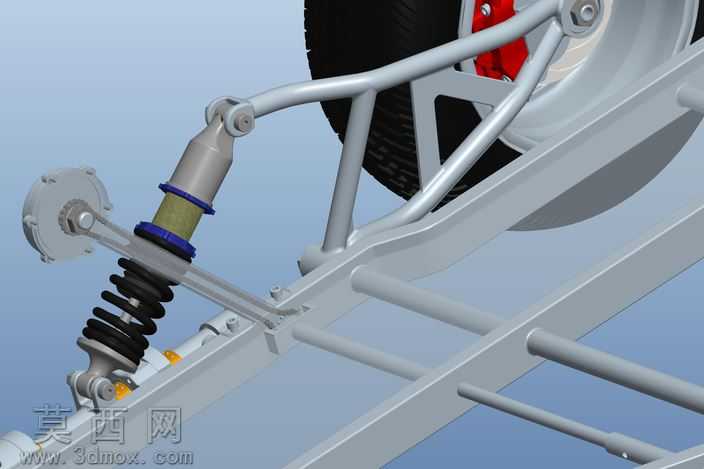

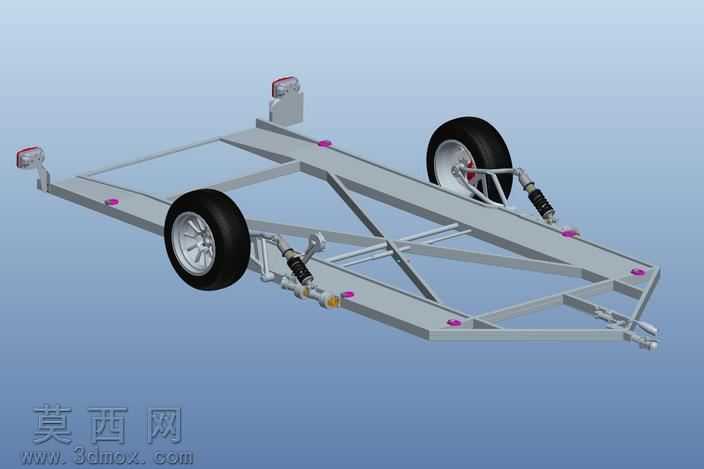

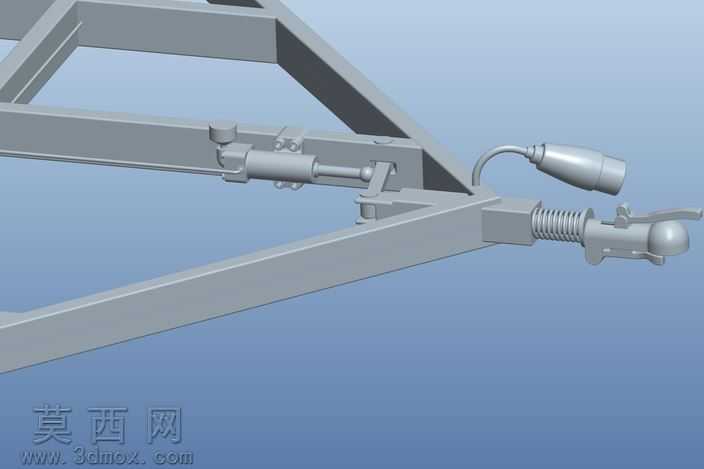

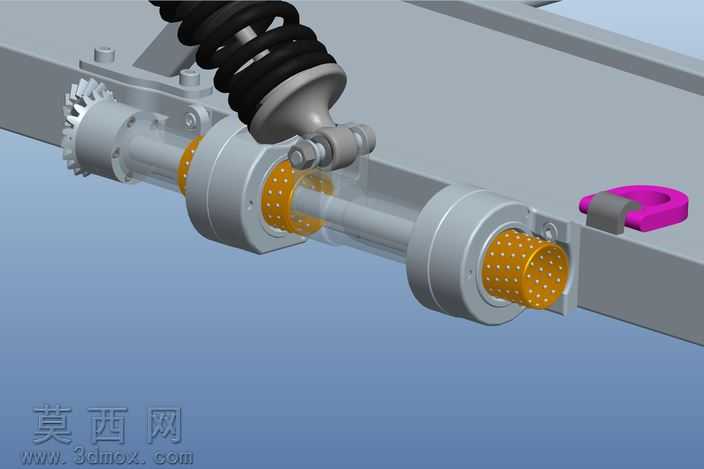

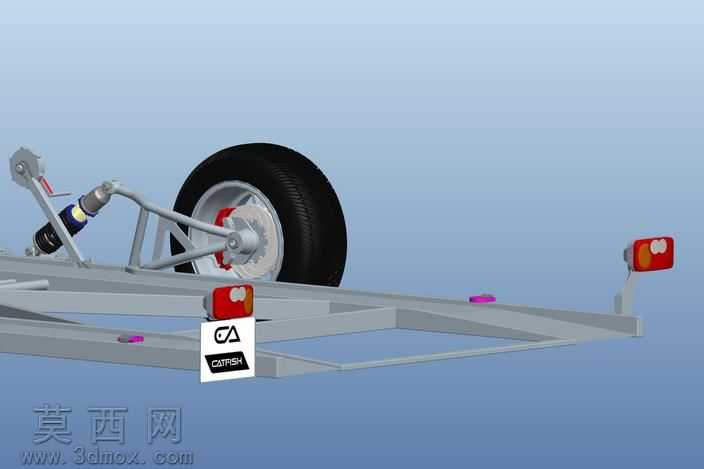

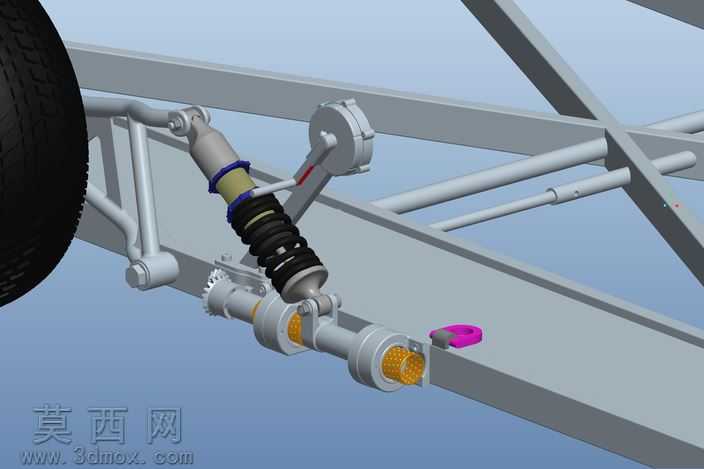

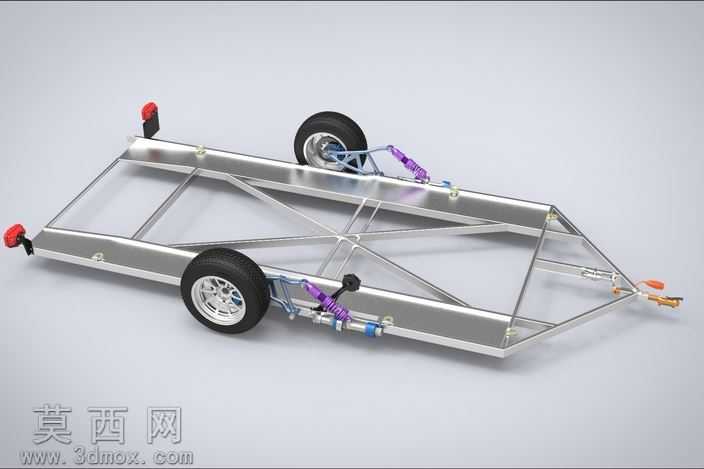

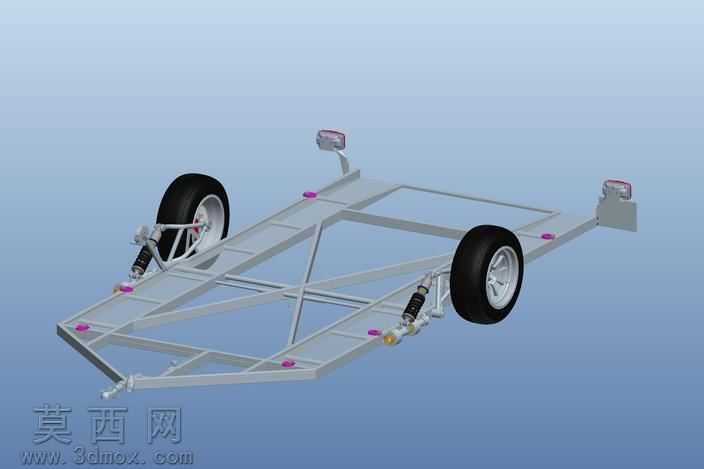

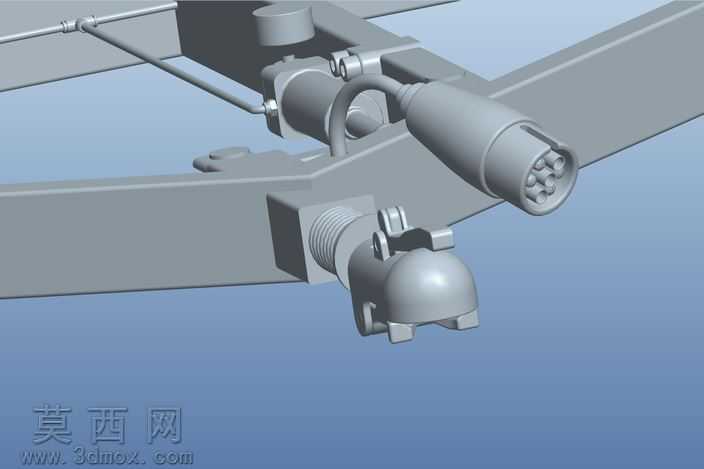

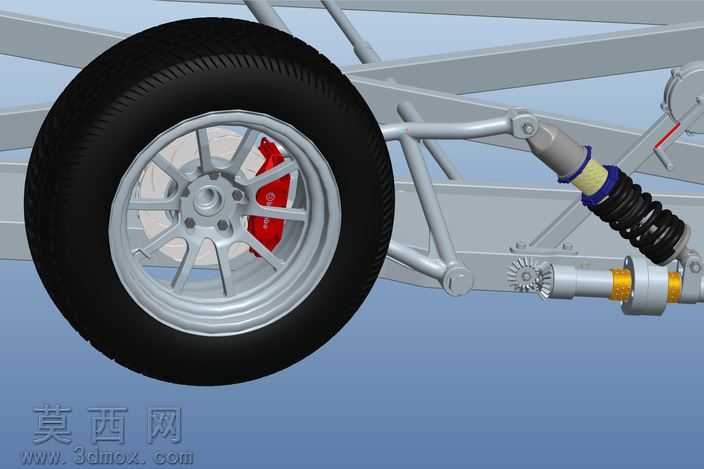

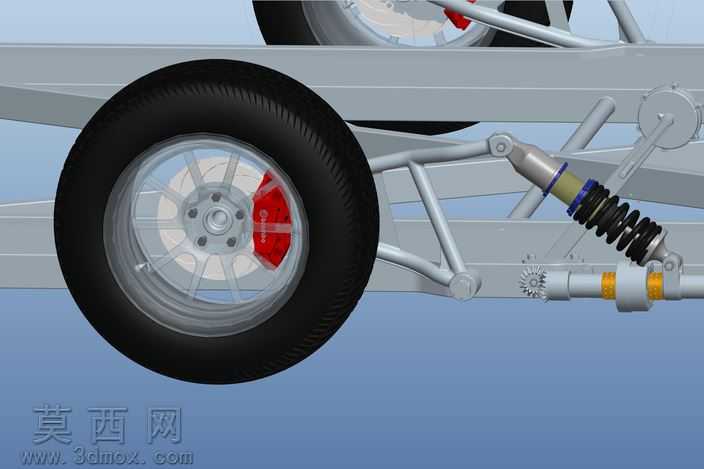

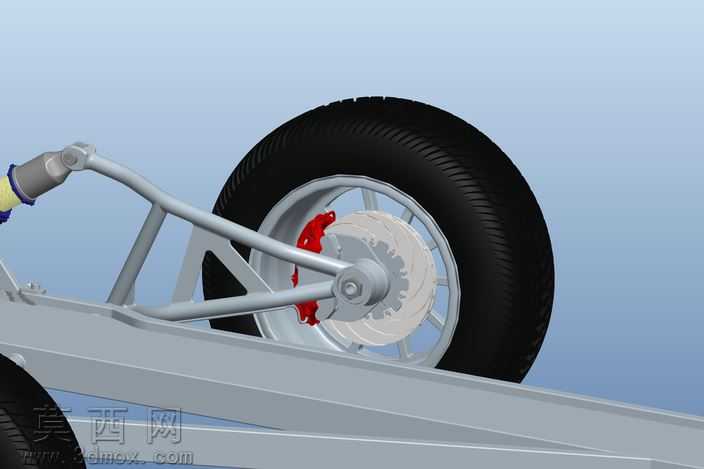

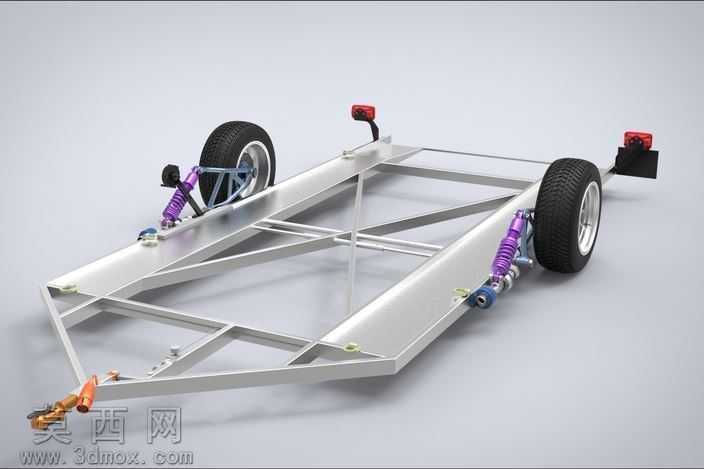

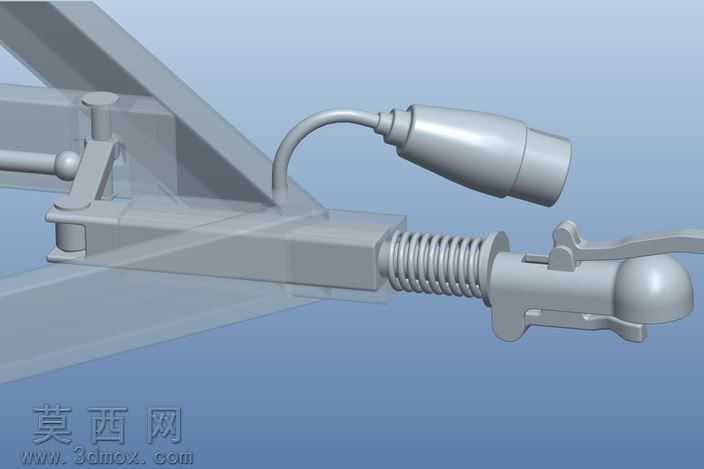

该作品为面向轻型运输场景设计的双轴拖挂车架三维模型，整体采用鲶鱼式流线型低重心布局，建模阶段以实际承载需求为核心逻辑，先通过基准面搭建确定整车的轴距、轮距与牵引点高度参数，再逐步完成各结构件的特征建模。主体车架采用高强度矩形钢管作为主纵梁，搭配交叉布置的斜向支撑梁形成桁架式承载结构，建模时对每一处管材的拼接位置做了贴合实际焊接工艺的切口处理，所有梁架的连接节点都做了圆角过渡优化，避免应力集中问题，整体框架自重控制在六十公斤左右，兼顾轻量化与结构强度。行走系统部分，模型完整还原了双轮毂总成、圆锥滚子轴承、减震阻尼部件与制动系统的装配关系，其中减震器采用螺旋弹簧搭配阻尼筒的结构，安装位置与摆臂的铰接点经过运动仿真校核，保证行驶过程中悬挂的行程符合设计要求；制动系统参考成熟盘式制动结构设计，搭配Brembo风格的四活塞卡钳结构，制动管路的走向沿车架内侧布置，做了对应的固定卡扣位建模，避免行驶过程中管线晃动磨损。牵引部分采用标准拖挂连接机构，设置了多组吊环安装位，单组吊环额定承载可达1120公斤，可满足不同货物的固定需求；车架的离地高度可通过悬挂调整，最小离地间隙20毫米，最大可抬升至140毫米左右，适配不同路况的通行需求。渲染阶段采用金属哑光材质模拟钢管车架的表面处理效果，橡胶轮胎做了胎纹细节与侧墙文字的纹理映射，减震弹簧、卡钳等金属部件分别赋予镀铬、铸铁、阳极氧化等差异化材质，灯光采用环境光加定向补光的方案，清晰呈现车架的桁架结构与各部件的装配关系，整体模型结构完整，装配关系符合实际机械设计逻辑，可作为轻型拖挂产品设计的参考原型。
