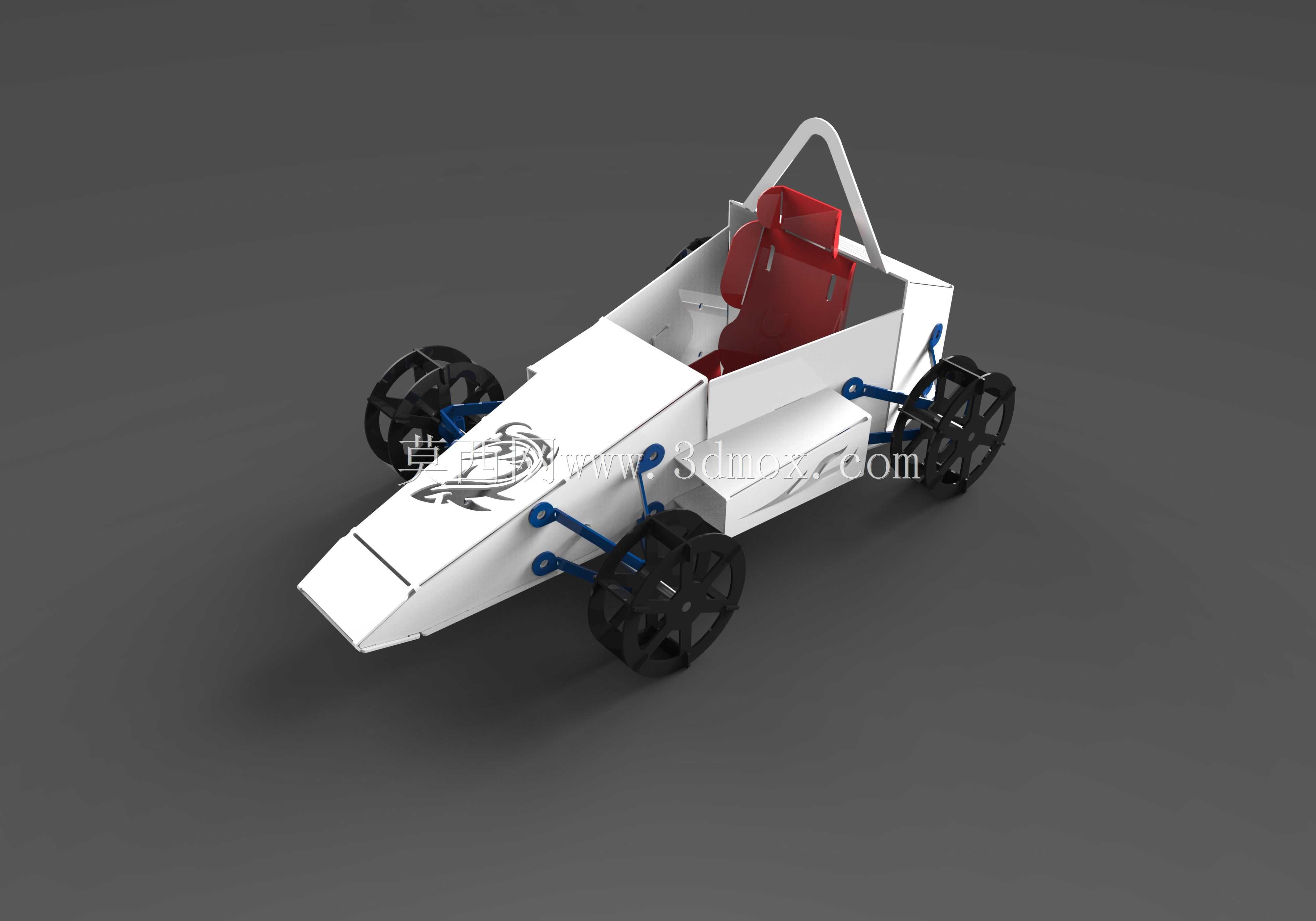

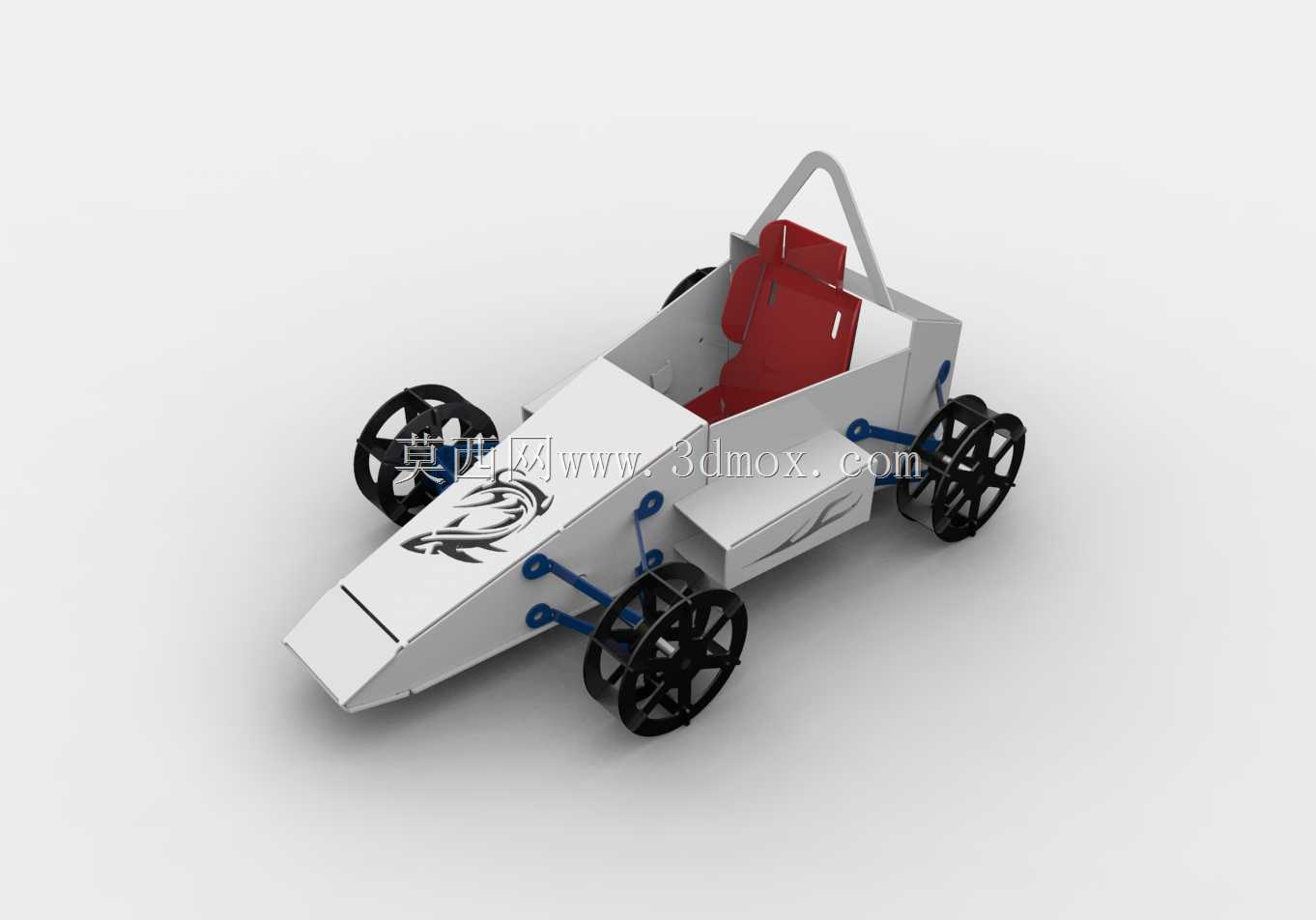

大学生方程式赛车单体结构三维设计

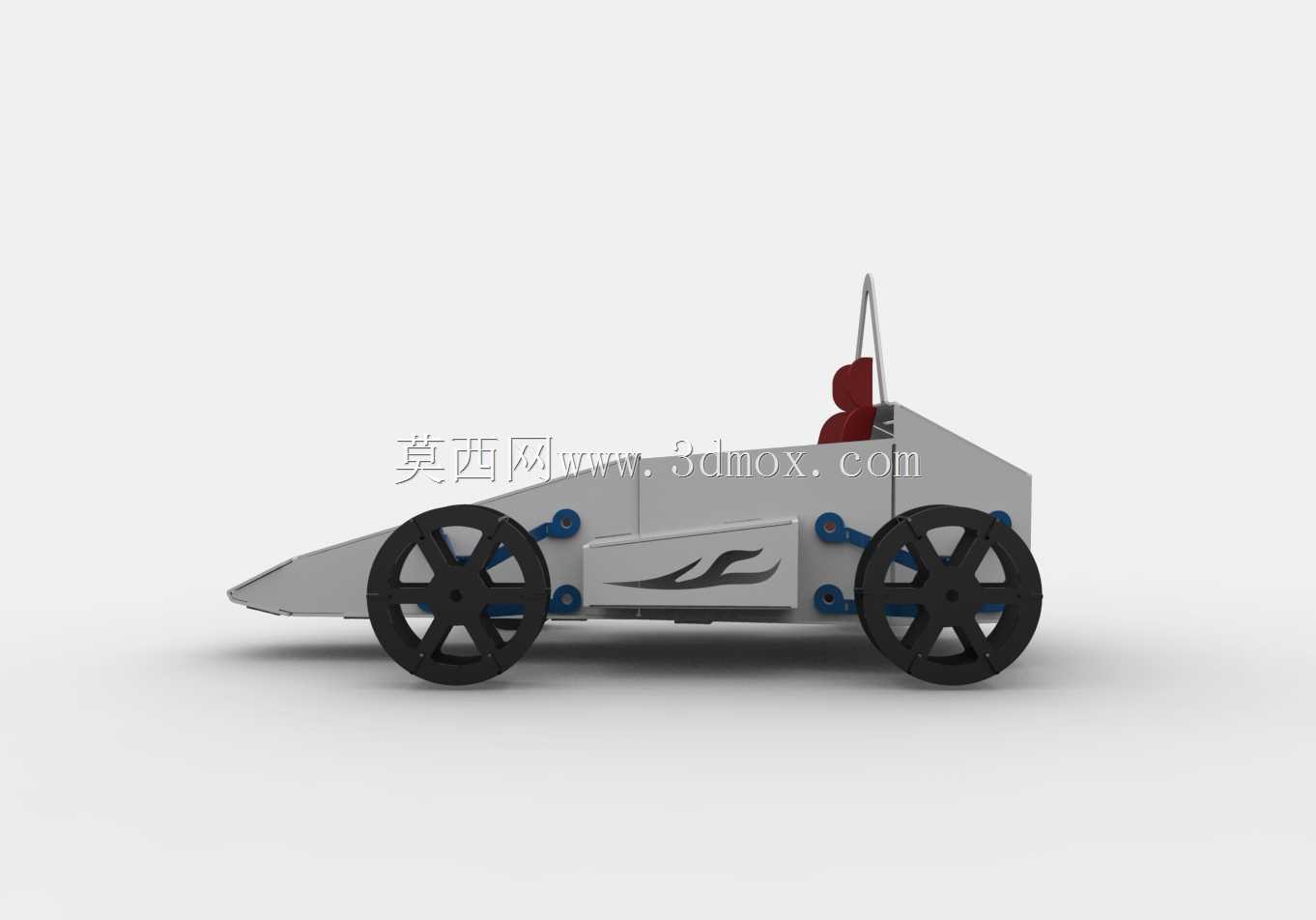

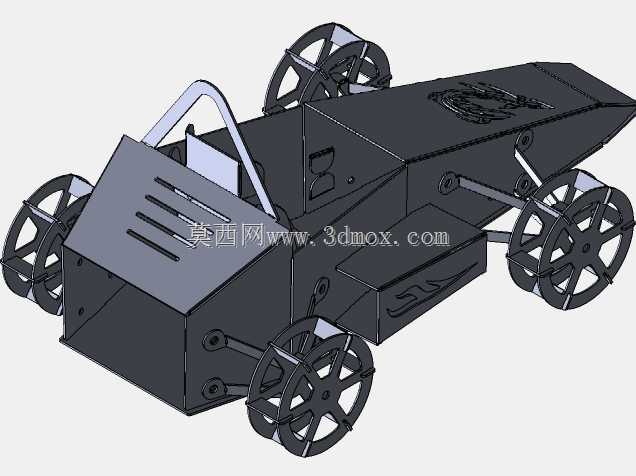

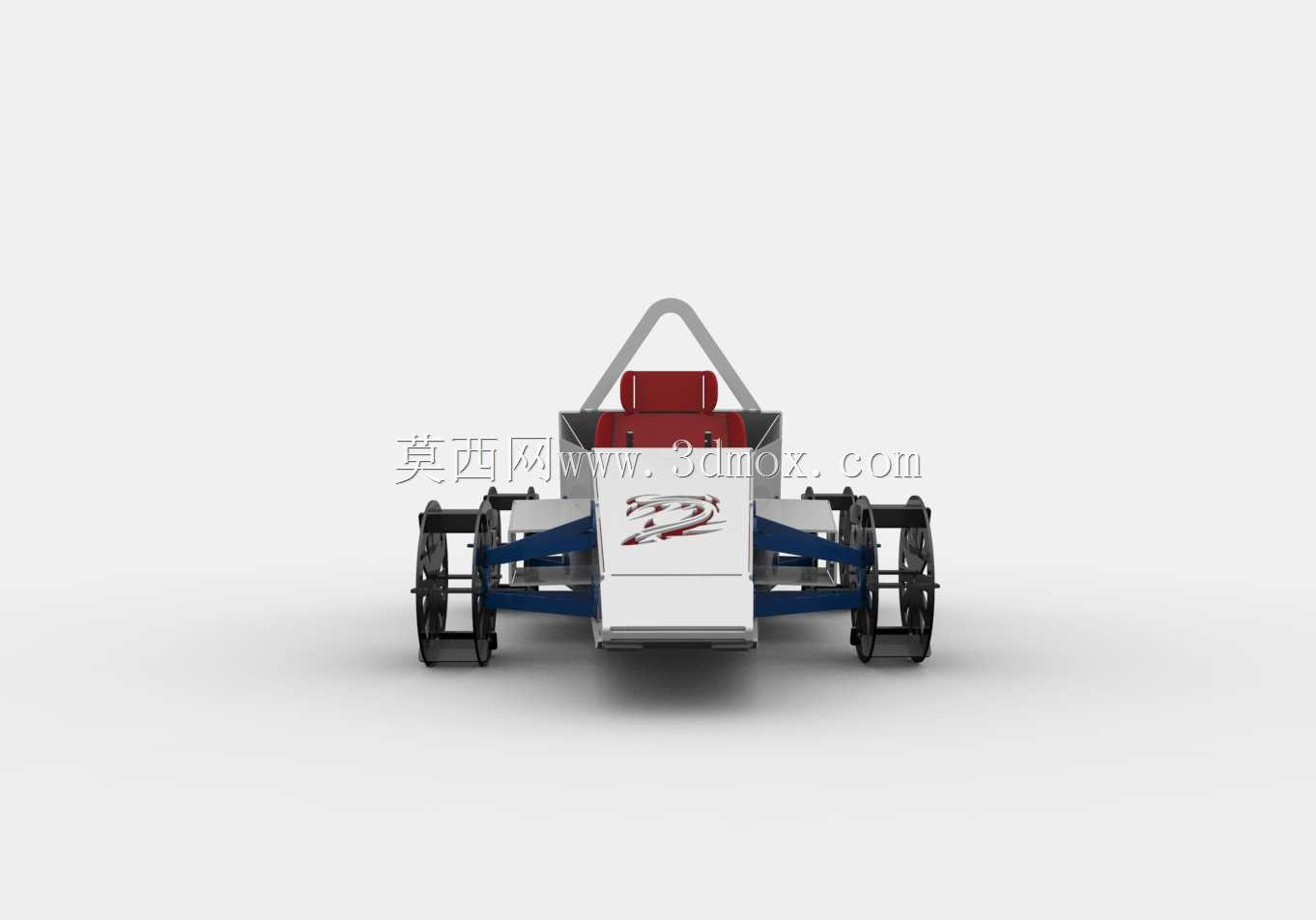

　　这套三维结构针对大学生方程式赛事的参赛需求搭建，核心围绕场地竞速场景下的轻量化、易维护、高操控性要求展开设计，整体采用开放式单座布局，适配封闭铺装赛道的绕桩、直线加速、耐久赛等多类竞赛环节。从结构边界来看，整车轴距控制在1600mm区间，前轮轮距1200mm、后轮轮距1150mm，整车含防滚架的最高点距离地面1100mm，完全符合赛事规则对整车外廓尺寸的硬性要求，同时预留了轮胎跳动、转向机构摆动的足够安全间隙，避免行驶过程中出现结构干涉。设计阶段优先考虑了车架的受力传递路径，主承载结构采用矩形钢管拼接的空间桁架思路，前部设置了碰撞吸能区的安装位，能够在正面碰撞时逐层溃缩吸收冲击力，保护驾驶舱内的乘员安全；

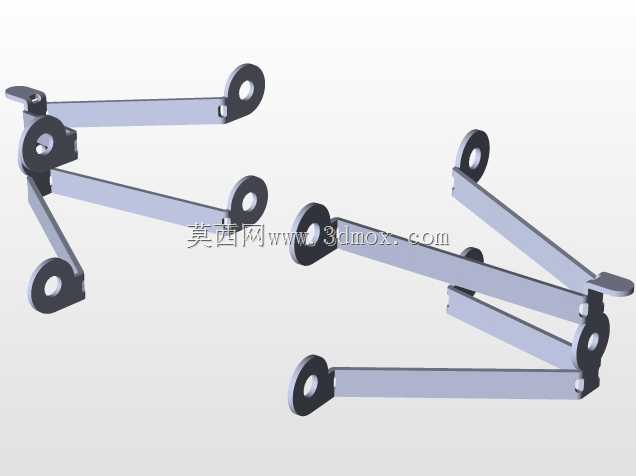

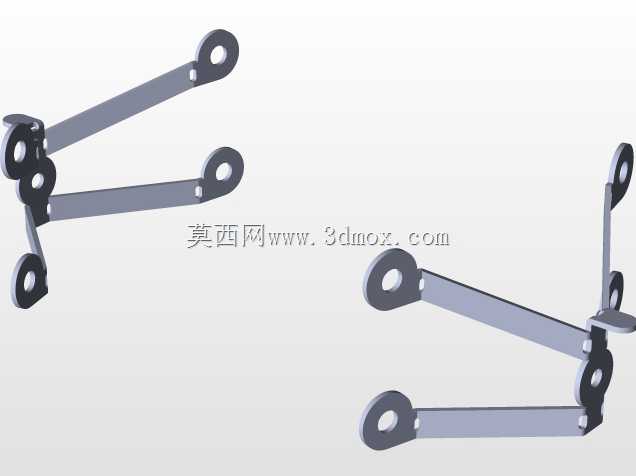

　　驾驶舱区域围绕人体坐姿做了适配，座椅采用贴合人体背部曲线的一体式承托结构，安装位置预留了安全带固定点的安装孔位，可适配四点式、六点式竞赛安全带的安装需求，座椅靠背角度调整为28度，兼顾高速行驶时的空气阻力表现与驾驶员的操控视野。行走部分采用四轮独立的结构设计，前后悬挂均采用双叉臂结构形式，转向拉杆的安装点经过运动学校核，在车轮上下跳动过程中可将前束变化量控制在合理区间，减少轮胎的异常磨损；轮组采用轻量化的辐条式轮毂设计，轮辐预留了刹车卡钳的安装空间，可适配10英寸规格的竞赛热熔胎安装。车身覆盖件采用分段式设计，前部鼻锥、侧箱、尾部整流罩均为独立可拆卸结构，方便赛事过程中快速更换受损部件，侧箱区域预留了散热系统的安装空间，

　　可布置散热器、冷却管路等组件，同时引导气流快速通过散热区域带走热量；前部鼻锥做了低风阻的楔形处理，可引导气流向车身两侧、上部流动，减少正面迎风面积带来的空气阻力，车身侧面的标识安装位为平整平面，可根据参赛队伍需求粘贴车队标识。整套结构的安装接口均做了通用化处理，车架上预留的安装孔位可适配不同规格的转向机、制动总泵、动力单元安装，方便参赛队伍根据自身的动力选型、零部件采购情况做适配调整，不需要对主车架做大规模修改即可完成整车装配，能够有效缩短参赛车辆的搭建、调试周期。
