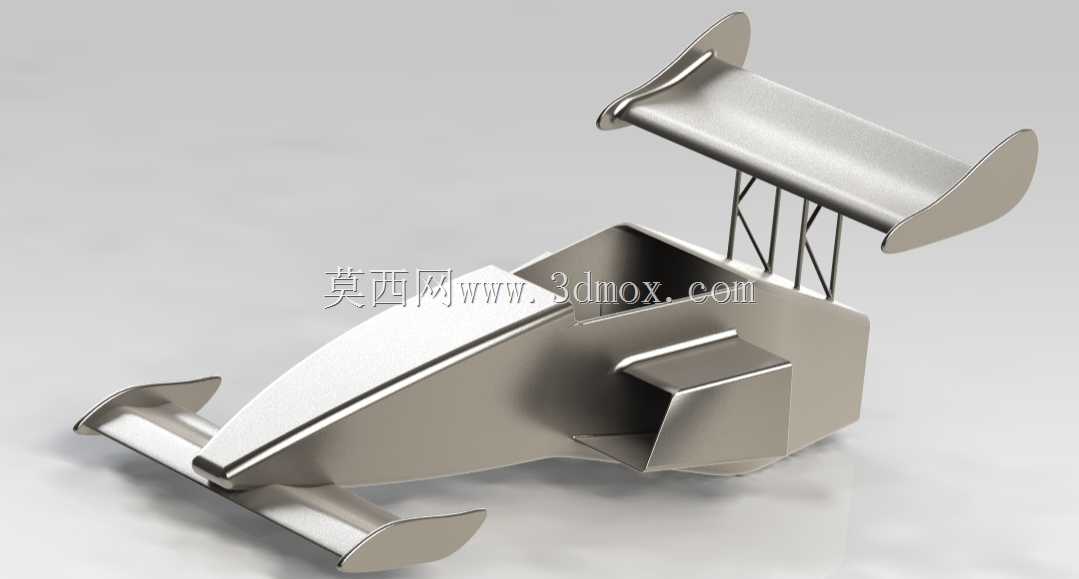

大学生方程式赛车简化金属质感造型结构

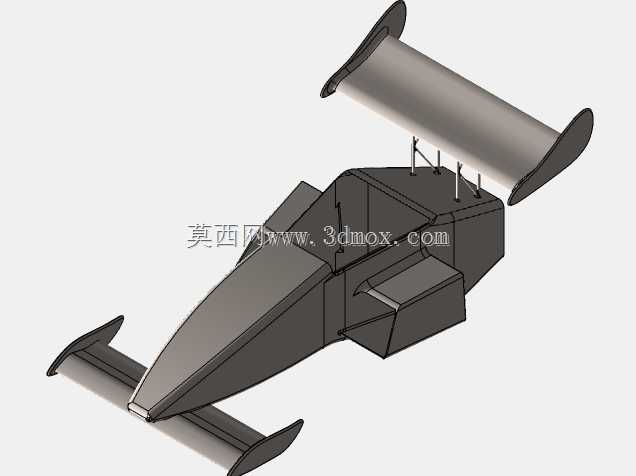

　　本次呈现的是大学生方程式赛车的简化结构造型，核心围绕赛事场景下的整车气动布局与基础承载结构做抽象化建模，没有冗余的内饰、动力系统细节，重点突出方程式赛车最具辨识度的空气动力学套件与主体承载轮廓。从实际赛事应用场景来看，这类简化结构模型常被用于初期气动方案验证、造型评审环节，也可作为参赛队伍新人培训的认知教具，帮助刚接触方程式赛车设计的学生快速理解整车气动部件的布局逻辑，不用一开始就陷入复杂的管路、线束、动力总成细节中。

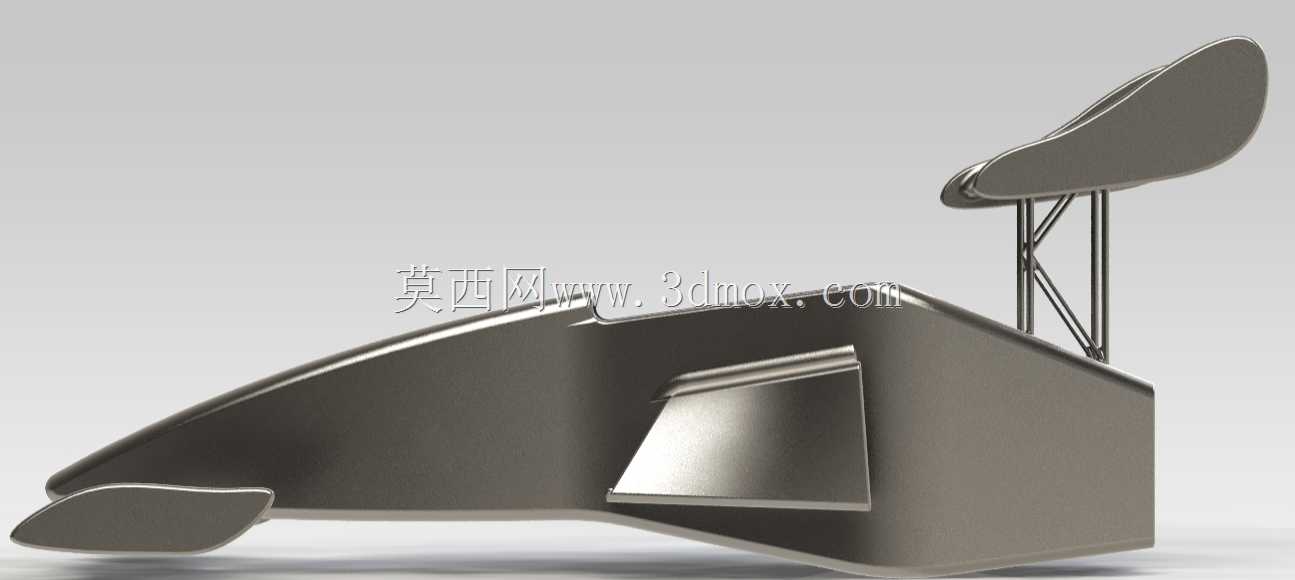

　　模型保留了FSAE赛车最核心的三个气动部件：前翼、主单体壳轮廓、尾翼及支撑结构。前翼采用多层翼片布局，两侧端板做了外扩的导流造型，实际设计中前翼的核心作用是梳理车头来流，一方面为前轮区域提供导流减少轮胎扰流影响，另一方面将部分气流导向侧箱区域为散热系统服务，模型上前翼的安装位置与主车头前缘的间隙做了符合赛事规则的预留，实际装车时这个间隙需要满足前轮转向最大角度下的运动干涉要求，避免转向过程中轮胎与翼片发生剐蹭。主车身部分做了流畅的楔形收窄设计，从车头向驾驶舱区域逐步抬升，侧部的凸起结构对应实际赛车的侧箱散热通道入口，建模时特意保留了侧箱与驾驶舱之间的高度差，这个结构在实际赛车上一方面是为了容纳散热器、油冷器等散热组件，另一方面可以形成侧面的气流通道，引导气流快速流经散热片带走热量，同时减少气流直接冲击后轮带来的阻力。

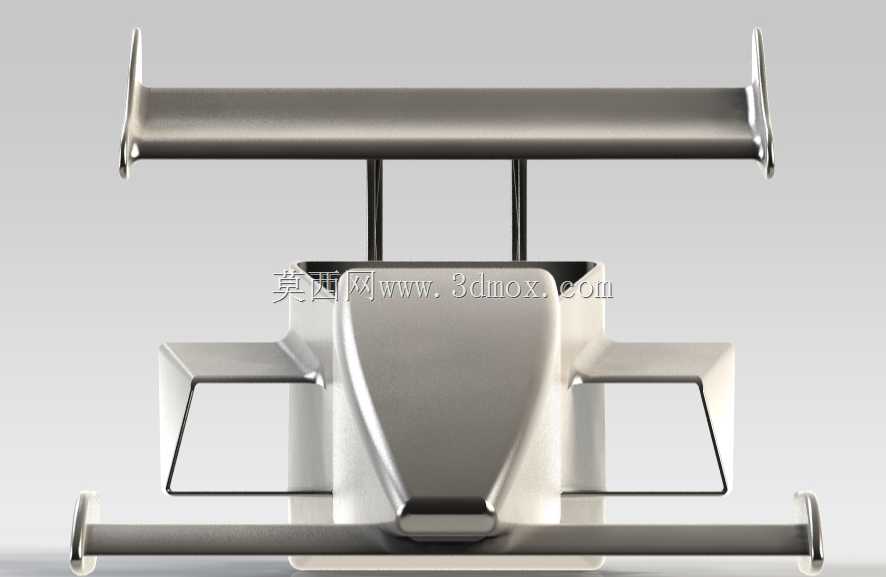

　　尾翼部分采用了双支柱支撑的高架布局，主翼面为高升阻比的翼型，两侧搭配垂直端板来抑制翼尖涡流，实际赛事中尾翼的角度是可调节的，根据不同赛道的特性调整攻角：高速多直道的赛道会减小尾翼攻角降低行驶阻力，多弯的低速赛道会增大攻角提升下压力，帮助轮胎获得更好的抓地力提升过弯速度。模型里尾翼支柱的安装位置对应主车身后部的承载点，实际设计中这个位置需要做局部加强，因为尾翼在高速行驶时会产生数百牛的下压力，支柱的连接强度直接影响尾翼的工作稳定性，一旦出现连接松动会直接导致气动特性突变，带来行驶安全隐患。

　　从安装边界来看，模型的整体轮廓尺寸参考了FSAE赛事的规则限制：整车宽度没有超过前轮外侧的最大允许宽度，尾翼的高度没有超出规则限定的整车最高点范围，前翼的前缘位置也符合车头最前端的伸出量要求，这些尺寸边界都是参赛设计时必须严格遵守的硬性指标，一旦超出就会无法通过赛事车检，失去参赛资格。建模时特意将所有气动部件的连接面做了平整处理，方便后续细化设计时直接添加紧固件安装位、调节机构等细节，不需要对现有曲面做大幅度修改。

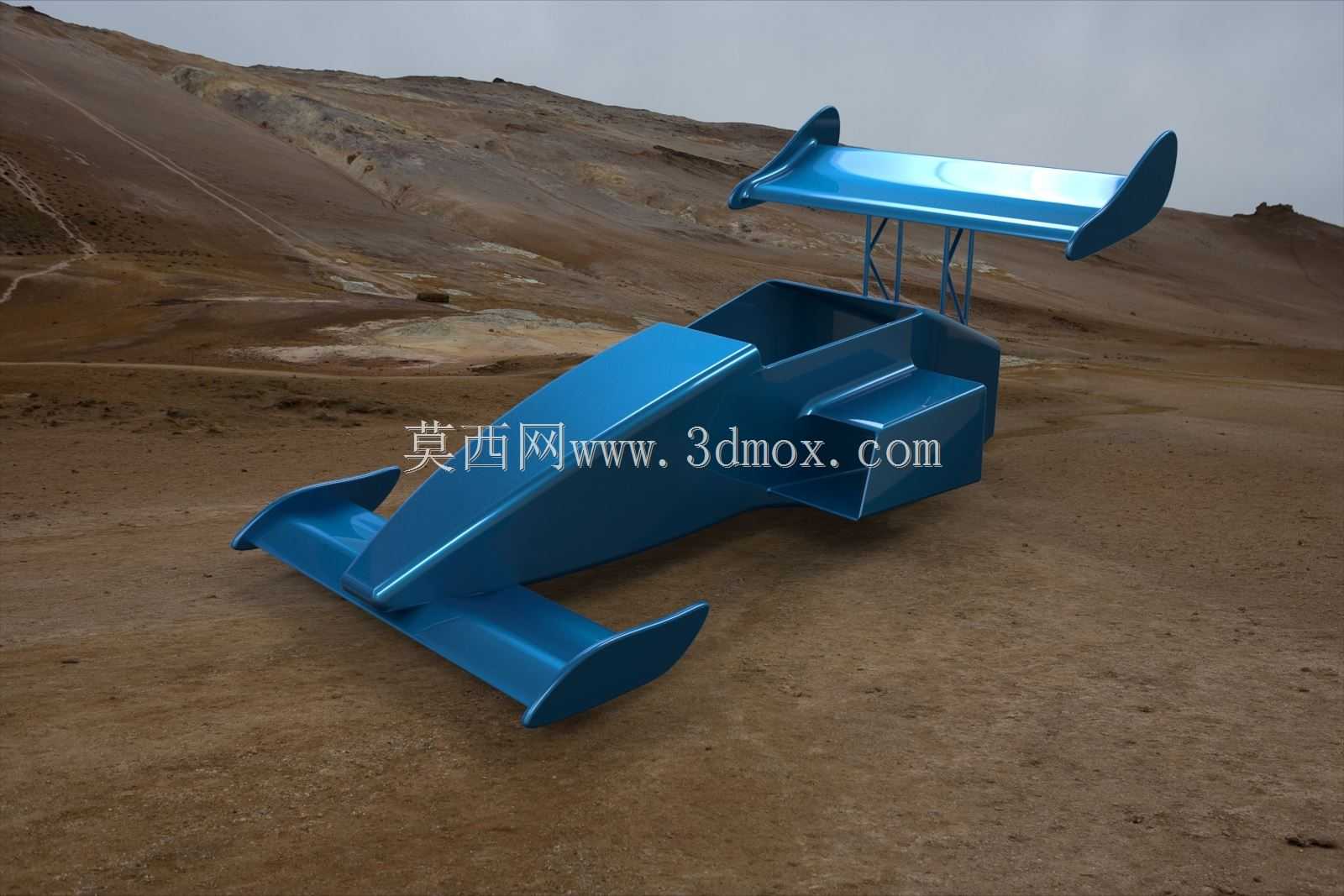

　　不同于全细节的整车模型，这个简化造型更聚焦于气动外形的整体比例协调，在建模过程中优先保证了各个气动面的曲率连续性，避免出现曲面褶皱导致的气流分离问题，实际工程中如果曲面连续性不达标，哪怕翼型截面选择正确，也会因为表面的气流扰动降低气动效率，甚至产生额外的紊流增加行驶阻力。模型的金属质感表现也对应了实际赛车中碳纤维复合材料部件的金属光泽质感，能够直观呈现出车身部件的硬朗线条与结构层次感，方便在方案评审时直观展示造型的光影效果，判断曲面的顺滑程度。

　　在日常的设计工作中，这类简化模型还可以作为CFD仿真的基础几何模型，在初期方案迭代时不需要导入复杂的整车细节，就可以快速完成网格划分与流场计算，验证不同翼片角度、不同车身轮廓下的下压力与阻力系数变化，大幅缩短方案迭代的周期，等基础气动方案确定后再逐步添加动力总成、悬架、转向等系统的细节，能够有效提升整体设计效率，避免在方案初期就投入大量精力做不必要的细节建模，减少后续方案调整时的重复修改工作量。
