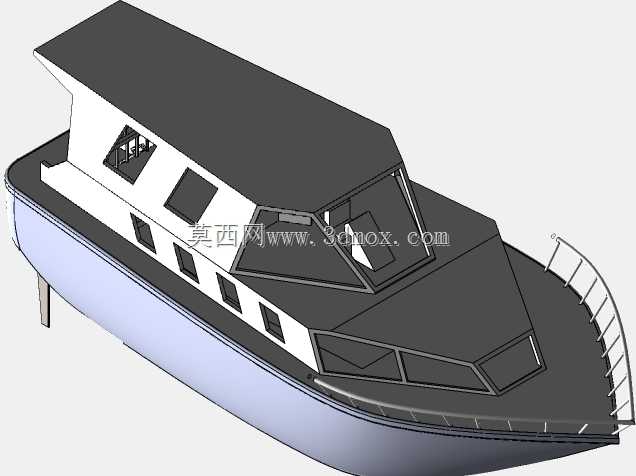

小型休闲游艇外观结构三维数模设计

　　这款小型休闲游艇的三维结构设计，首先围绕近岸休闲出行、内陆湖泊观光的核心应用场景展开，在建模初期就需要先明确船体的使用边界——这类艇型主要面向静水或浪高不超过0.5米的平缓水域，不承担远海航行功能，因此在型线设计上优先兼顾行驶稳定性与转向灵活性，而非高速航行的抗浪性能。从功能特性来看，该艇型可承载4-6名乘员，甲板区域预留了休闲座椅的安装位置，船艏部分做了抬升式设计，既可以减少行驶过程中船头溅水进入乘员区，也能在低速靠岸时作为临时登乘平台使用，船艉区域预留了舷外机的安装接口，安装边界尺寸适配市面主流的30-60马力小型船用外挂动力，接口处做了加强筋结构，避免动力运行时的振动导致船体连接部位出现疲劳开裂。

　　在整体外形尺寸的把控上，建模时严格控制艇身总长度在6米级区间，宽度控制在2.2米以内，这个尺寸边界一方面是为了满足普通小型拖车的公路运输要求，不需要办理超宽运输审批，另一方面也能保证艇身在水面转向时不会因为宽度过大导致回转半径超标，适合在狭窄的内河航道或者小型湖泊内灵活调头。船体的型线设计采用了深V型和浅V型结合的折中方案，船底前部采用12度的斜升角，能够在低速行驶时破开表层水面的微小波浪，减少颠簸感，船底后部斜升角逐步过渡到4度，保证行驶时的滑行稳定性，不会出现高速航行时的侧滑风险。

　　从结构设计思路来看，建模过程中首先搭建了船体的主龙骨框架，主龙骨采用纵向通长结构，从船艏一直延伸到船艉的动力安装位，作为整个艇身的主要受力构件，横向每隔400mm设置一道肋骨，肋骨和主龙骨之间采用搭接式连接结构，保证整个船体框架的抗扭性能，即使在水面遇到突发的侧向浪涌冲击，也不会出现船体框架变形的问题。甲板部分和船壳之间预留了300mm的浮力舱空间，浮力舱做了分舱设计，一共分为6个独立的密封舱段，即使其中单个舱段出现破损进水，其余舱段的浮力也能支撑整艇不沉没，满足小型休闲船艇的基本安全要求。

　　在细节结构的处理上，船舷两侧做了一体化的护舷安装槽，安装槽的尺寸适配直径100mm的橡胶护舷，靠岸时可以缓冲船体和码头之间的碰撞，避免船壳表面被剐蹭损坏。乘员区的甲板表面做了防滑纹理的结构设计，建模时就把防滑凸点的结构直接做在甲板壳体上，不需要后期额外粘贴防滑垫，减少长期使用后防滑层脱落的问题。驾驶位的区域预留了操纵台的安装空间，安装边界尺寸适配通用的船用操纵台总成，包括方向盘、油门操纵杆、仪表安装位的开孔尺寸都按照通用标准做了预留，后期装配时不需要额外对船体进行二次切割加工。

　　建模过程中还需要考虑船体的制造工艺适配性，整个船壳的曲面设计都做了脱模斜度校验，所有外表面的脱模斜度不小于1度，没有出现倒扣结构，适配玻璃钢手糊成型或者铝合金冲压焊接的制造工艺，不需要额外设计复杂的抽芯模具，能够有效降低生产制造的模具成本。船壳的壁厚设计按照不同区域做了区分，船底区域因为长期受水流冲击和靠岸摩擦，壁厚设置为8mm，船舷侧和甲板区域壁厚设置为6mm，在保证结构强度的前提下尽可能控制整艇的自重，避免自重过大导致动力匹配的油耗升高。

　　另外在安装边界的处理上，船上的附属配件安装位都做了统一的预埋螺母设计，包括座椅固定点、栏杆安装点、遮阳棚支架安装点，所有安装点的位置都在建模时做了背面加强结构，避免后期安装配件时在船壳上打孔导致结构强度下降，同时统一的安装孔位也能提升后期装配的效率，不需要现场配钻定位。船艏部分预留了锚链舱的空间，锚链舱的容积可以容纳15米长度的小型船用锚链，舱口位置做了密封台阶设计，防止航行时溅入的水进入锚链舱后淤积在船底。整个艇身的排水设计也在建模时做了考量，甲板表面向船艉两侧做了1度的倾斜角度，甲板上的积水可以顺着倾斜角度流向船艉的排水孔，不会在乘员区形成积水，排水孔的位置设置在甲板最低处，孔径为50mm，能够快速排走甲板上的溅水。
