正六边形多孔阵列蜂窝夹层结构设计

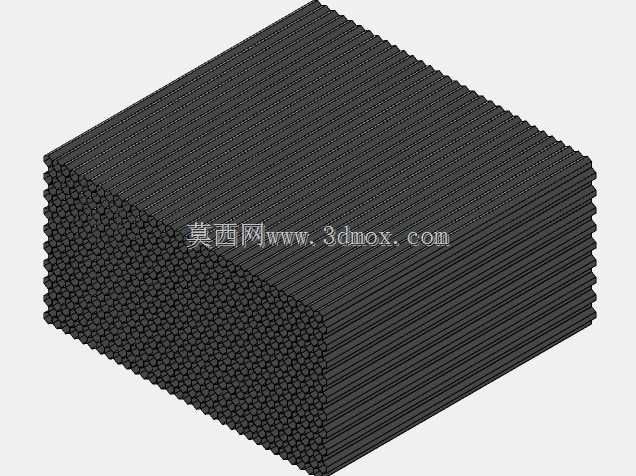

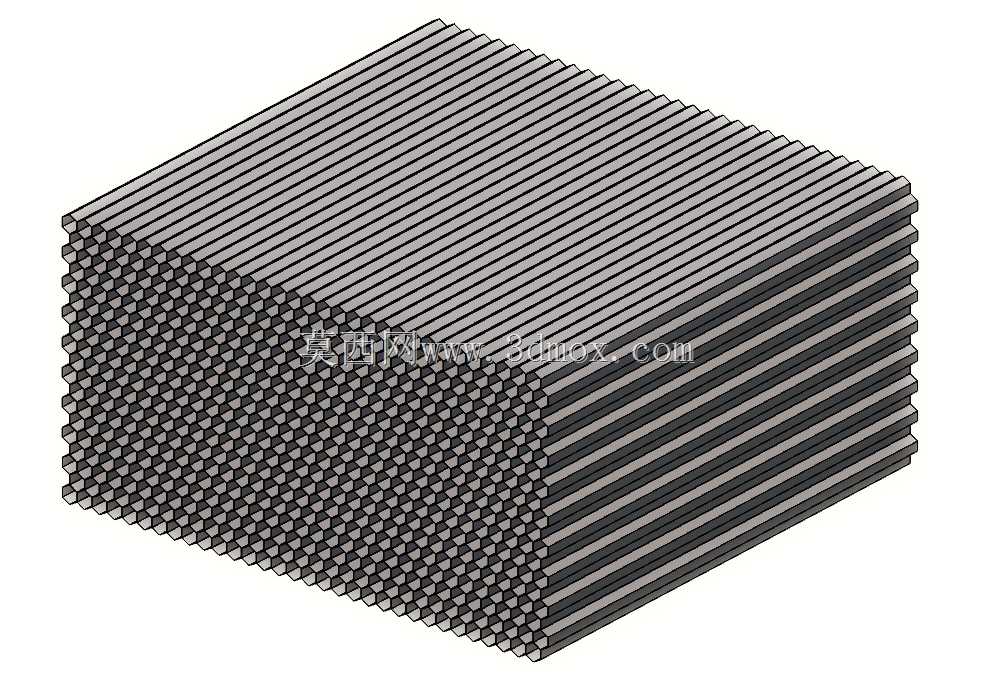

　　做通讯设备结构设计快十二年，经手的户外基站防护壳体、机载通讯终端减震内衬项目里，蜂窝夹层结构是绕不开的核心构型，这次建模的正六边形蜂窝芯体，是针对通讯设备抗冲击、轻量化需求做的参数化设计，不是照搬教材的理论模型。先从实际安装边界说，这个芯体的单格正六边形对边尺寸控制在3.2mm，壁厚0.15mm，整体块体的长宽高可以根据安装舱位的预留空间做阵列调整，建模时已经把阵列的参数关联做好，修改单格尺寸、壁厚、整体块体的行列层数时，所有的几何特征、相交面会自动更新，不用重新做布尔运算，这点对结构工程师做方案迭代很实用，毕竟通讯设备的舱位空间经常会因为主板、天线的布局调整做变更，参数化模型能省不少重复建模的时间。

　　很多刚入行的工程师觉得蜂窝结构就是减重，实际在通讯设备领域，它的功能优先级是分层的：机载、弹载的通讯终端里，第一需求是比刚度，同样重量下，蜂窝夹层的抗弯刚度是实心铝板的5倍以上，能在载具做高过载机动时，保证内部射频模块的安装基准不发生形变，避免射频接头松脱、信号相位偏移；户外地面基站的设备舱夹层里，第一需求是隔热和抗风载，蜂窝芯的封闭孔隙能阻断空气对流，配合内外蒙皮的复合材料层，能让舱内温度在外界-40℃到60℃的环境下波动控制在8℃以内，减少温控模块的功耗，同时蜂窝的连续阵列结构能把正面风载均匀分散到整个安装框架上，避免局部应力集中导致的壳体开裂；还有手持通讯终端的防摔内衬，蜂窝结构的第一需求是吸能，跌落时蜂窝胞元的逐层压溃能把冲击能量耗散掉，比普通EVA内衬的吸能效率高40%左右，而且不会出现长期使用后的材料蠕变问题。

　　设计思路上没有用常规的拉伸单胞再阵列的方式，而是先做了芯体的受力路径仿真，根据通讯设备常见的冲击方向——比如手持终端的边角跌落、基站舱的正面风压、机载设备的纵向过载，调整了蜂窝胞元的排列角度，把蜂窝的主要承载棱边对准冲击载荷的入射方向，避免出现棱边失稳提前压溃的问题。建模时特意处理了胞元之间的相交圆角，没有做尖锐的直角连接，实际生产中不管是用铝合金钎焊、芳纶纸胶接还是工程塑料注塑，尖锐直角都会出现应力集中，生产过程中容易出现缺胶、冲不满模的问题，使用过程中直角位置也容易萌生疲劳裂纹，0.2mm的连接圆角既能保证应力平滑传递，也不会额外增加多少重量。

　　安装配合上，这个蜂窝芯体的上下表面做了0.1mm的平面度公差预留，和内外蒙皮胶接时，不用额外做打磨处理就能保证胶层厚度均匀，胶接面的剪切强度能达到母材强度的85%以上；芯体的侧边做了封边处理的预留结构，阵列到指定尺寸后，侧边的半格胞元会自动生成封闭的连接边，不用手动补面，和设备舱的边框安装时，能通过侧边的连接边打胶或者用铆钉固定，不会出现侧边胞元受压塌陷的问题。之前做某款手持卫星通讯终端的防摔结构时，一开始用的是普通方形蜂窝，做1.8米跌落测试时，边角位置的胞元出现了连片塌陷，冲击能量传递到内部的射频板，导致板上的晶振松脱，后来换成这个优化过排列角度的正六边形蜂窝，同样的测试条件下，胞元是逐层压溃，传到内部的冲击加速度从1500g降到了320g，完全满足军标测试的要求。

　　另外这个结构的建模过程中，特意规避了很多新手容易犯的错误：比如阵列时没有做几何合并，导致后续做有限元分析时出现大量的接触对，计算效率极低，这个模型所有的胞元连接位置都是一体化的几何结构，导入仿真软件时可以直接作为单个零件划分网格，网格质量能达到0.75以上，不用做大量的几何修复；还有尺寸链的问题，单胞尺寸和整体尺寸的关联做了公差补偿，比如阵列100行胞元时，累积的尺寸误差控制在0.05mm以内，和安装舱的配合间隙不用额外调整，直接就能用。实际生产适配性上，这个结构既可以用铝合金瓦楞板辊压成型后胶接成大尺寸芯体，做基站舱的夹层，也可以用PEEK材料微注塑成小尺寸芯体，做手持终端的内衬，还可以用光敏树脂3D打印做手板验证，不同工艺下的模型拔模斜度、壁厚都做了对应的参数预留，切换工艺时只要修改对应的参数就能生成适配的模型，不用重新画结构。
