凸轮驱动葡萄扦插作业装置结构设计

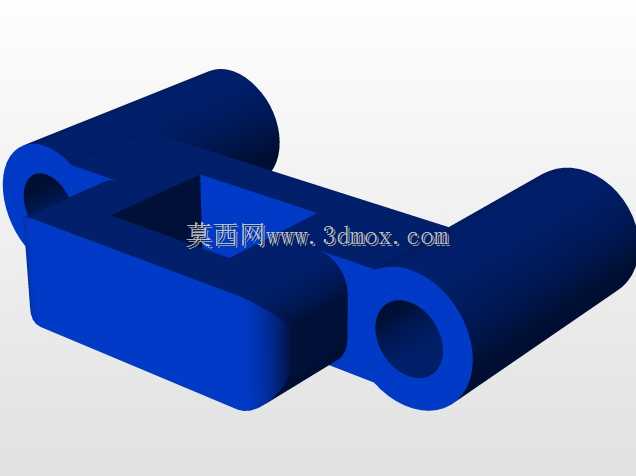

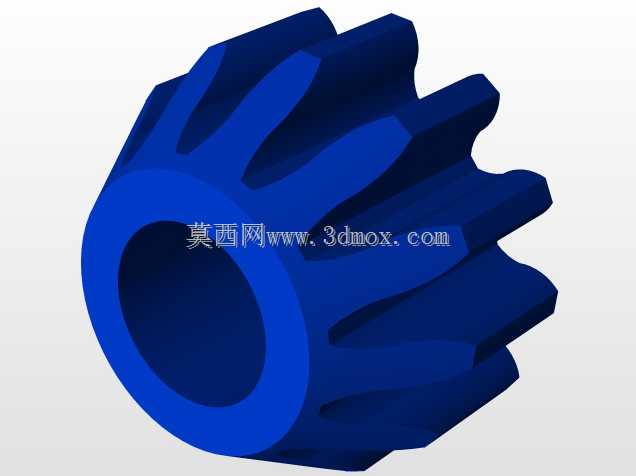

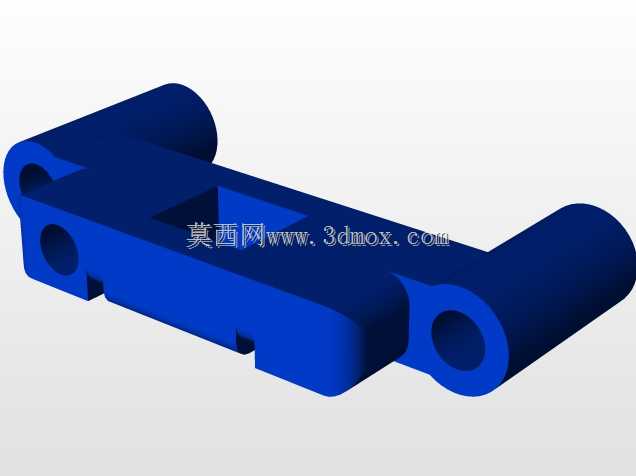

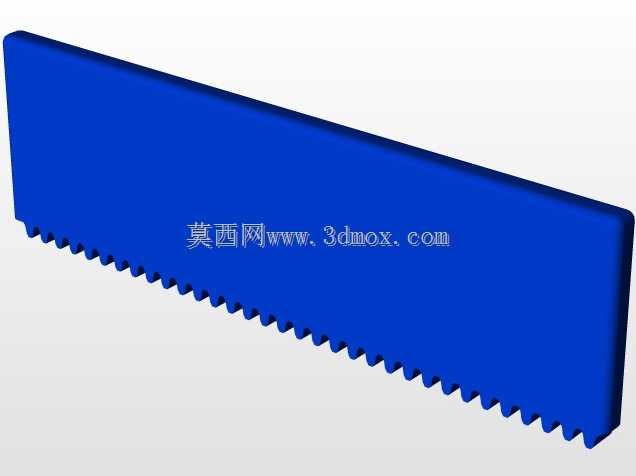

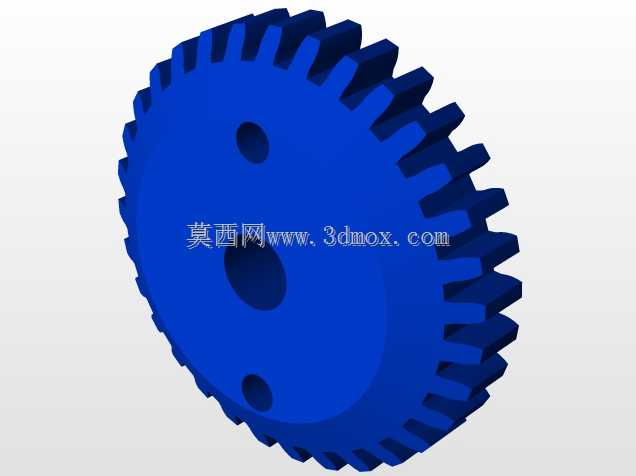

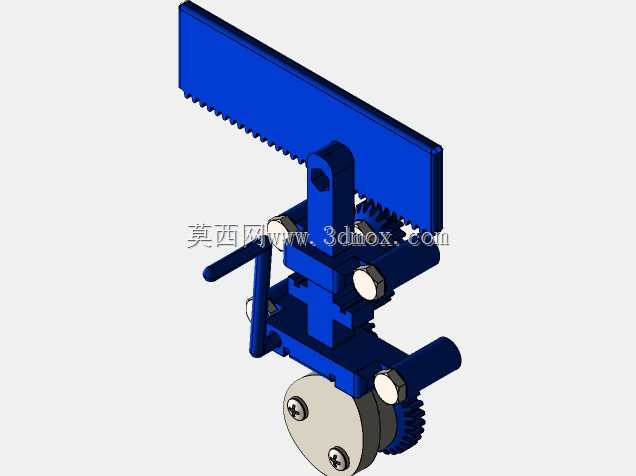

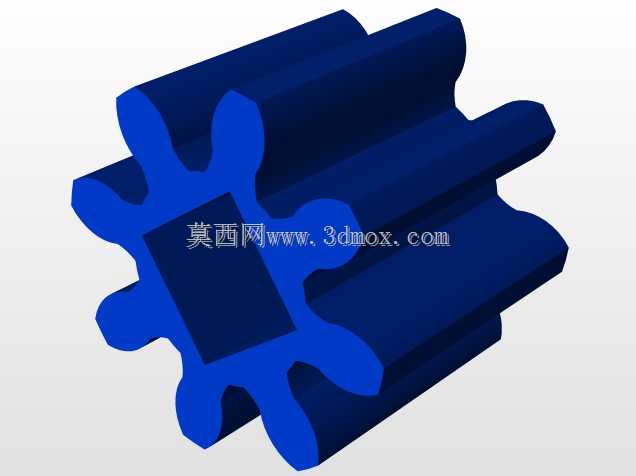

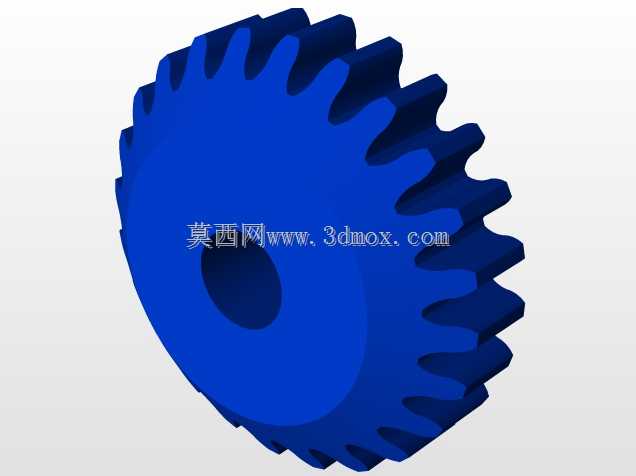

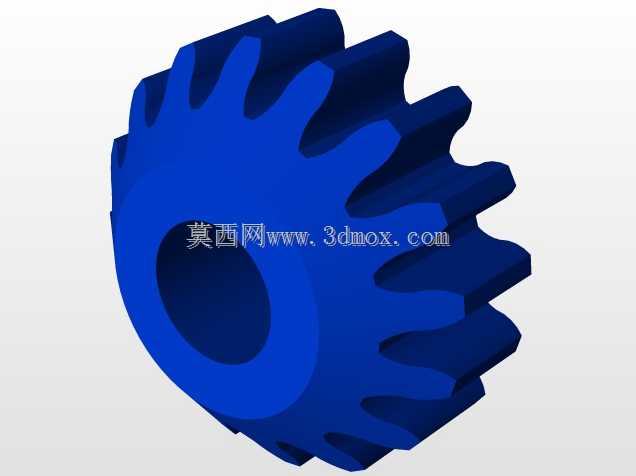

这款凸轮式葡萄扦插装置，主要应用于规模化葡萄种植园区的苗木扦插繁育环节，可替代人工完成葡萄插穗的定距入土扦插作业，适配北方埋土防寒区、南方露地葡萄园的春季扦插农艺需求，能在垄作、平作不同栽培模式的地块完成作业，作业时可匹配小型手扶动力底盘挂载，也可集成在自走式育苗作业机组上，适配行距1.8米至2.5米的标准葡萄种植垄距。从功能实现逻辑来看，装置核心采用盘形凸轮搭配齿轮齿条的传动组合，动力输入轴承接底盘传递的旋转动力后，经下部直齿轮组完成一级减速，将扭矩传递至凸轮轴，凸轮轮廓曲线按照扦插作业的动作时序设计：带动扦插执行齿板完成竖直下行、入土驻停、竖直上行、水平复位的完整循环，下行行程可根据插穗长度调整，适配15厘米至25厘米长度的葡萄木质化插穗，入土深度误差可控制在1厘米范围内，避免插穗入土过深导致萌芽困难、或过浅出现倒伏失水的问题。设计过程中优先考虑了田间作业的抗污损需求，所有传动副均预留了防尘间隙，凸轮与从动件的接触位置采用耐磨镶嵌结构，无需频繁加注润滑脂即可适应田间多尘土、多植物碎屑的作业环境；执行端的齿板采用等距开槽结构，单次动作可完成单株插穗的推送与扦插，齿板边缘做了圆弧倒角处理，避免推送过程中划伤插穗表皮影响成活率。安装边界方面，装置整体挂载接口采用标准方管连接结构，可直接固定在通用农机具挂载架上，横向安装宽度不超过40厘米，竖直方向作业最低点距离机架安装面的最大行程为30厘米，作业时不会与垄面、地膜覆盖层发生额外剐蹭，传动侧的操作手柄可手动调整扦插深度档位，无需工具即可完成3个深度档位的快速切换，适配不同土壤墒情、不同品种葡萄插穗的扦插要求。结构上没有采用复杂的电控元件，全部为机械传动结构，故障率低，田间维护时仅需定期检查齿轮啮合间隙、凸轮轮廓磨损情况即可，适合基层种植户、中小型育苗基地的使用场景，相比纯人工扦插，作业效率可提升6倍以上，同时能保证株距、入土深度的一致性，提升扦插苗的出苗整齐度。
